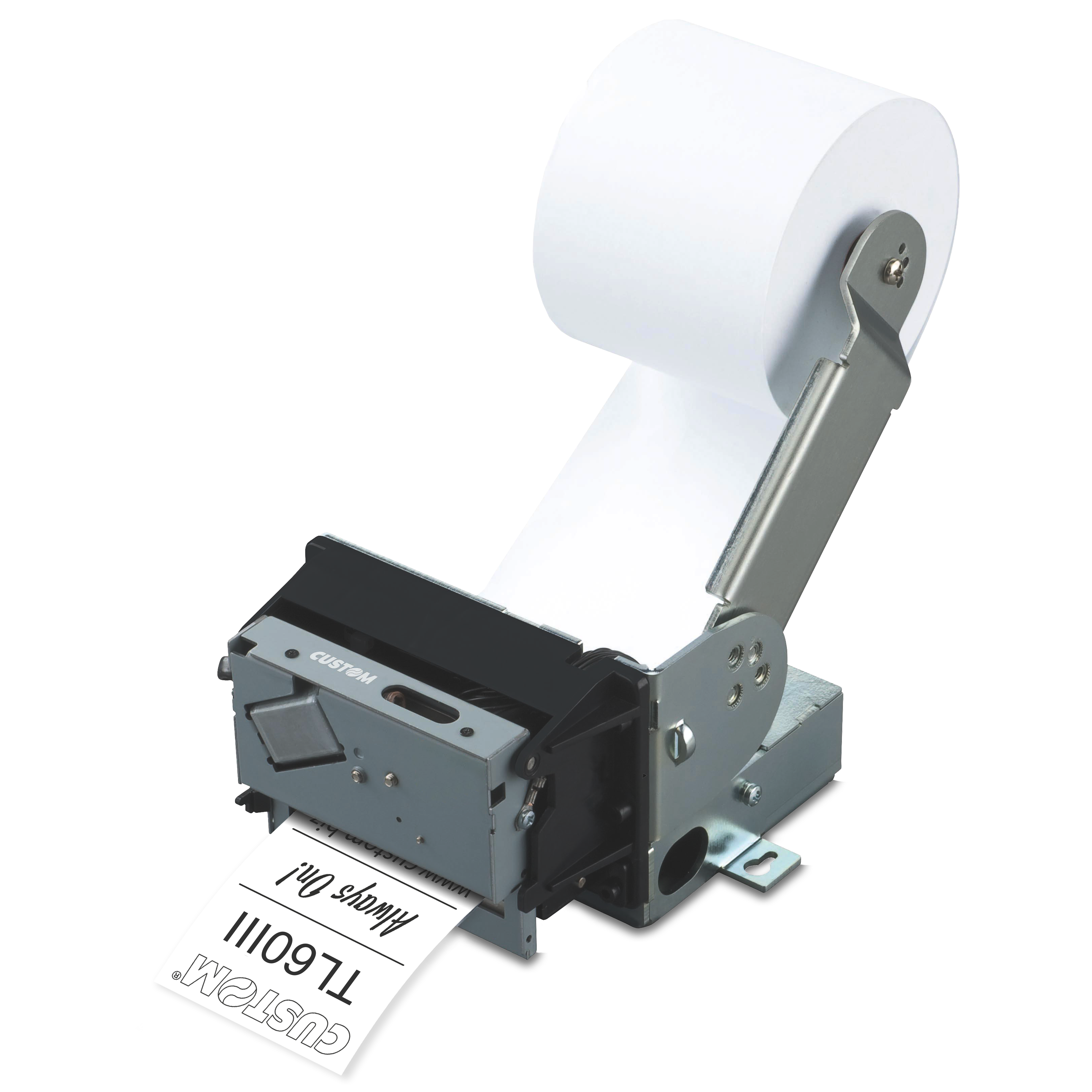

Custom TL60III – 60 mm OEM-kioskitulostin cutter- ja ejector-paperinkäsittelyllä
Custom 915CJ040200300 TL60III on kompakti 203 dpi:n suoraterminen OEM- ja kioskitulostin itsepalvelulaitteisiin, automaatteihin ja muihin sulautettuihin tulostusjärjestelmiin. Se yhdistää 60 mm paperileveyden, USB- ja RS232-liitännät, automaattisen leikkauksen sekä ejector-paperinkäsittelyn vain 77 mm korkeassa metallirungossa.
Custom listaa tämän tuotekoodin täsmällisesti nimellä 915CJ040200300 – PRINTER TL60III USB RS232 EJECTOR. Valmistajan tekninen dokumentaatio erottaa lisäksi TL60III EJ -version tavallisesta TL60III-versiosta paperinkäsittelyn perusteella: ejector-versiossa käytetään täydellistä leikkausta.
Käyttötarkoitus
TL60III on suunniteltu integroitavaksi osaksi kioskin, automaatin tai muun OEM-laitteen rakennetta eikä tavalliseksi työpöydälle sijoitettavaksi POS-kuittitulostimeksi. Valmistajan ilmoittamia käyttökohteita ovat itsepalvelukioskit, pankkiautomaatit, gaming-laitteet, pysäköintimaksupäätteet, jononhallintajärjestelmät ja vending-automaatit.
Ejector-versio soveltuu erityisesti järjestelmiin, joissa valmis kuitti tai lippu halutaan leikata ja siirtää hallitusti käyttäjän noutopisteeseen. Aktiivinen paperin ulossyöttö helpottaa tulostusmekanismin erottamista käyttäjän käyttöliittymästä ja soveltuu hyvin valvomattomaan itsepalvelukäyttöön.
203 dpi ja 140 mm/s
TL60III käyttää kiinteää suoratermistä tulostuspäätä. Tulostustarkkuus on 203 dpi eli 8 pistettä/mm ja valmistajan ilmoittama tulostusnopeus 140 mm/s.
203 dpi soveltuu tekstin ja grafiikan lisäksi 1D-viivakoodien ja QR-koodien tulostamiseen. Suoraterminen tulostus ei tarvitse värinauhaa, mustetta tai värikasettia.
60 mm suoraterminen paperi
Tulostin käyttää 60 mm leveää suoratermistä paperia. Valmistajan määrittelemä materiaalipaino on 55–80 g/m² ja materiaalin paksuus 63–85 µm.
Paperirullan enimmäishalkaisija on Ø80 mm. TL60III:n moniasentoinen paperirullapidike voidaan sijoittaa ala-, ylä- tai taka-asentoon, mikä helpottaa tulostimen ja materiaalirullan sijoittamista erilaisiin kioski- ja automaattirakenteisiin.
Cutter + ejector
915CJ040200300-version keskeinen SKU-kohtainen ominaisuus on ejector-paperinkäsittely. Customin tekninen taulukko määrittelee tavalliselle TL60III-mallille osittaisen tai täydellisen leikkauksen ja TL60III EJ -versiolle täydellisen leikkauksen.
Ejector huolehtii leikatun tulosteen aktiivisesta ulossyötöstä käyttäjälle. Tämä erottaa 915CJ040200300-version saman sarjan 915CJ040100300-mallista, jossa ei ole valmistajan SKU-nimikkeessä ejectoria.
TL60III-tuoteperheen leikkurille valmistaja ilmoittaa yli 1 000 000 leikkauksen käyttöiän.
USB ja RS232
Tämän SKU:n liitännät ovat USB ja RS232. USB mahdollistaa suoran yhteyden kioskin tai automaatin isäntälaitteeseen, kun taas RS232 tukee sarjaliitäntää käyttäviä OEM- ja legacy-järjestelmiä.
Tulostin tukee lisäksi Virtual COM -käyttöä Windows- ja Linux-ympäristöissä, mikä helpottaa USB-yhteyden hyödyntämistä sarjaporttipohjaisissa sovelluksissa.
Kompakti metallirakenne
TL60III on vain 77 mm korkea. Runko on valmistettu galvanoidusta metallista ja alumiiniseoksesta, mikä lisää tulostusmekanismin jäykkyyttä ja auttaa johtamaan moottorin lämpöä pois rakenteesta.
Kompakti rakenne ja moniasentoinen paperirullapidike tekevät mallista erityisen käyttökelpoisen silloin, kun kioskin sisäinen asennustila on rajallinen.
Vaativat käyttöolosuhteet
Valmistajan ilmoittama käyttölämpötila on -20…+70 °C. Laaja lämpötila-alue mahdollistaa tulostimen käytön myös sellaisissa OEM- ja itsepalveluratkaisuissa, joissa ympäristöolosuhteet vaihtelevat tavallista sisätilaa enemmän.
Keskeiset ominaisuudet
- Suora lämpötulostus, kiinteä tulostuspää
- 203 dpi / 8 pistettä/mm
- Tulostusnopeus 140 mm/s
- 60 mm paperileveys
- Paperipaino 55–80 g/m²
- Paperin paksuus 63–85 µm
- Paperirullan enimmäishalkaisija Ø80 mm
- USB-liitäntä
- RS232-liitäntä
- Virtual COM -tuki
- Ejector-paperinkäsittely
- TL60III EJ: täydellinen leikkaus
- Leikkurin käyttöikä yli 1 000 000 leikkausta
- Metallirunko
- Moniasentoinen paperirullapidike
- 1D-viivakoodit ja QR Code
- CUSTOM/POS- ja TGH-emulointi
- 24 VDC ±10 % käyttöjännite
- MTBF 172 000 tuntia, elektroniikkakortti
- Tulostuspään käyttöikä 50 km / 100 miljoonaa pulssia
- Käyttölämpötila -20…+70 °C
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915CJ040200300 |
| Malli | TL60III |
| Valmistajan SKU-nimike | PRINTER TL60III USB RS232 EJECTOR |
| Tuotetyyppi | OEM-/kioskitulostin |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Tulostusnopeus | 140 mm/s |
| Tulostussuunta | Suora, 180° |
| Paperileveys | 60 mm |
| Paperipaino | 55–80 g/m² |
| Paperin paksuus | 63–85 µm |
| Paperirullan enimmäishalkaisija | Ø80 mm |
| Liitännät | USB, RS232 |
| Paperinkäsittely | Cutter + ejector |
| Leikkaustapa | Täydellinen leikkaus (TL60III EJ) |
| Leikkurin käyttöikä | Yli 1 000 000 leikkausta, tuoteperheen tieto |
| Anturit | Tulostuspään lämpötila, paperin läsnäolo |
| Emulointi | CUSTOM/POS, TGH |
| Datapuskuri | 2 kB |
| Flash-muisti | 1 MB |
| Grafiikkamuisti | 2 logoa, 448 × 584 pistettä |
| Ajurit | Windows 32/64 bit, Linux 32/64 bit, Virtual COM, Android |
| Ohjelmistotyökalut | Status Monitor, PrinterSet, CustomPowerTool, Custom Windows API |
| Käyttöjännite | 24 VDC ±10 % |
| Keskimääräinen virrankulutus | 0,65 A, 12,5 % pisteistä aktiivisena |
| MTBF | 172 000 tuntia, elektroniikkakortti |
| Tulostuspään käyttöikä | 50 km / 100 miljoonaa pulssia |
| Käyttölämpötila | -20…+70 °C |
| Mitat | 130 × 105 × 77 mm |
| Paino | 0,8 kg |
Mallikohtainen kokoonpano – 915CJ040200300
915CJ040200300 on TL60III-tuoteperheen USB + RS232 + ejector -versio. Customin nykyinen valmistajasivu listaa tuotekoodin täsmällisesti nimellä PRINTER TL60III USB RS232 EJECTOR.
Valmistajan teknisessä taulukossa ejector-versiosta käytetään merkintää TL60III EJ, ja sen leikkaustavaksi määritellään täydellinen leikkaus. Ejector on siten tämän SKU:n valmistajan vahvistama mallikohtainen ominaisuus eikä geneerisesti TL60III-tuoteperheestä johdettu tieto.
TL60III-sarjan mallierot
| SKU | Valmistajan kokoonpano | Paperinkäsittely |
|---|---|---|
| 915CJ040100300 | USB + RS232 | Cutter, osittainen / täydellinen leikkaus |
| 915CJ040200300 | USB + RS232 + Ejector | Cutter + ejector, täydellinen leikkaus |
Viiva- ja 2D-koodit
Valmistajan ilmoittamia tuettuja koodeja ovat UPC-A, UPC-E, EAN13, EAN8, CODE39, ITF, CODABAR, CODE93, CODE128, CODE32 ja QR Code.
Kooditulostusta voidaan hyödyntää esimerkiksi itsepalvelukuiteissa, pysäköintitositteissa, jonotusnumeroissa, kuponkeissa ja muissa taustajärjestelmään yhdistettävissä tulosteissa.
Materiaalit
Tulostin käyttää 60 mm leveää suoratermistä paperia, jonka valmistajan määrittelemä painoalue on 55–80 g/m² ja paksuus 63–85 µm. Paperirullan enimmäishalkaisija on Ø80 mm.
Suoraterminen tulostus ei tarvitse värinauhaa. Materiaalivalinnassa tulee huomioida tulosteen säilyvyys, cutter- ja ejector-mekanismin luotettava paperinkäsittely, käyttöympäristö sekä tulostettavien viiva- ja QR-koodien luettavuus.
Käyttökohteita
- Itsepalvelukioskit
- Pankki- ja asiointiautomaatit
- Pysäköintimaksupäätteet
- Jononhallintajärjestelmät
- Vending-automaatit
- Gaming-laitteet
- Muut OEM-laiteintegraatiot
Toimitussisältö
Customin nykyisen TL60III-tuotesivun mukaan toimitukseen kuuluvat tulostin, virtalähdekaapeli, paperirullapidikkeen kiinnitysruuvit sekä paperirullapidike.
Varsinaisen 24 VDC virtalähteen sisältyminen toimitukseen tulee varmistaa tilauskokoonpanon yhteydessä, sillä valmistaja mainitsee toimitussisällössä virtalähdekaapelin eikä erillistä verkkolaitetta.
Integraatiossa huomioitavaa
TL60III:n mitat ovat 130 × 105 × 77 mm ja paino 0,8 kg. Integraatiossa tulee huomioida lisäksi enintään Ø80 mm paperirulla, paperirullan valittu sijoitussuunta, materiaalin syöttörata, cutter- ja ejector-mekanismin vaatima tulostusaukko, 24 VDC sähkönsyöttö sekä USB- ja RS232-kaapelointi.
Ejector-version kohdalla kioskin etupaneelin ja tulostusaukon geometria on erityisen tärkeä. Tulosteelle tulee jättää esteetön reitti mekanismista käyttäjän noutopisteeseen, jotta ejector pystyy luovuttamaan leikatun tulosteen hallitusti.
Tuotteen valinta
Custom 915CJ040200300 TL60III on tarkoituksenmukainen valinta, kun kioskiin tai automaattiin tarvitaan kompakti 203 dpi:n 60 mm suoraterminen tulostin, USB- ja RS232-liitännät sekä cutter + ejector -paperinkäsittely.
Jos aktiivista tulosteen ulossyöttöä ei tarvita, 915CJ040100300 on saman tuoteperheen yksinkertaisempi USB + RS232 -vaihtoehto. 915CJ040200300 on puolestaan tarkoitettu sovelluksiin, joissa valmis tuloste halutaan leikata kokonaan ja luovuttaa ejectorin avulla käyttäjälle.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: TL60III
Tuotekoodi: 915CJ040200300
Valmistajan mallinimike: PRINTER TL60III USB RS232 EJECTOR
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/kiosk-receipt-printers/tl60iii
Valmistajan datasheet: https://www.custom.biz/en_US/download/tl60iii
English Brief
Custom 915CJ040200300 TL60III is a compact 203 dpi direct thermal 60 mm OEM kiosk printer with USB, RS232, automatic cutter and ejector paper handling. It prints at 140 mm/s on 55–80 g/m² thermal paper and supports rolls up to 80 mm in diameter. The TL60III EJ configuration uses a full cut and ejects the finished ticket or receipt for controlled presentation to the user. Its 77 mm high metal mechanism and -20°C to +70°C operating range make it suitable for self-service kiosks, banking machines, parking terminals, queue management, vending and other embedded printing applications.
