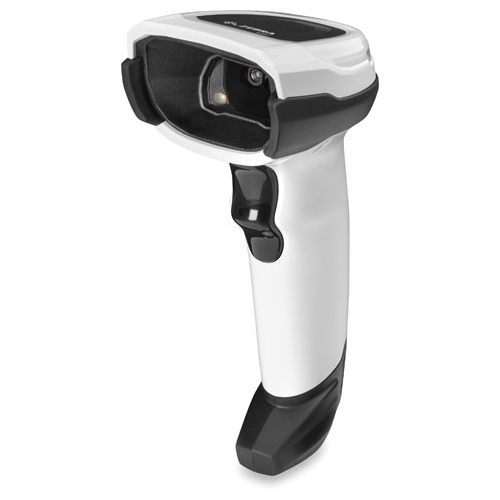

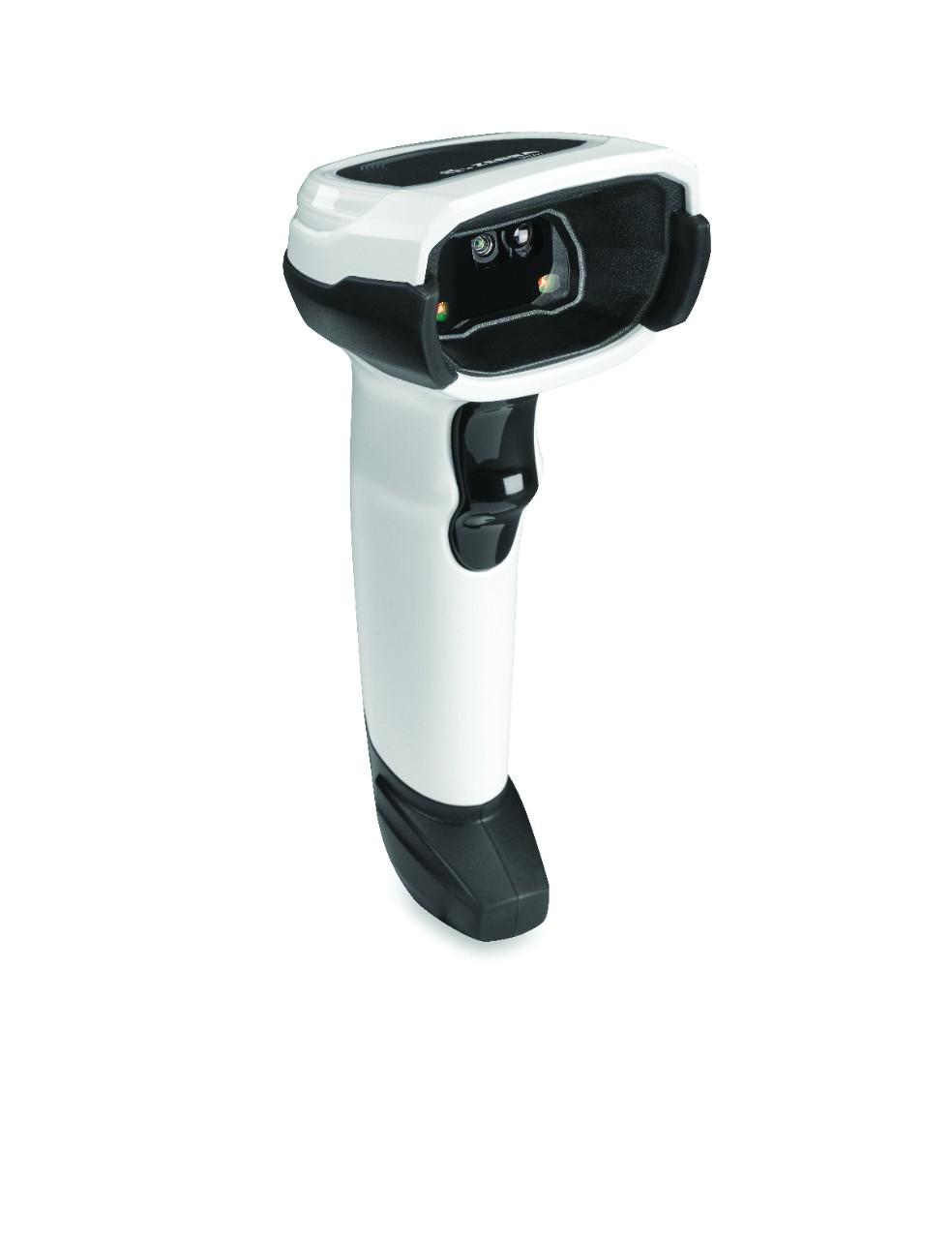

Zebra DS8108-SR00006ZZWW on johdollinen Standard Range -viivakoodinlukija kaupan ja palvelupisteiden tiedonkeruuseen. Kuvapohjainen monisuuntainen luku auttaa tunnistamaan tuotteet ja näyttämään mobiilikupongin ilman koodin tarkkaa suuntaamista. Tämän tilausnimikkeen kokoonpano on pelkkä lukija. Kuvat ovat mallisarjan havainnekuvia; toimituksen varusteet yksilöidään alla osanumeroineen.
Käyttötarkoitus
Zebra DS8108-SR00006ZZWW palvelee kassatyötä, palvelupisteen tuotetunnistusta, tavaran vastaanottoa ja varastokirjauksia. Koodit voidaan lukea etiketeistä, pakkauksista, hyllymerkinnöistä ja soveltuvilta näytöiltä. Johdollinen yhteys sopii työpisteeseen, jossa lukijan käyttöalue rajautuu kaapelin pituuteen.
Keskeiset ominaisuudet
- Zebra DS8108-SR00006ZZWW: 1280 × 960 pikselin area imager ja PRZM-kuvankäsittely 1D- ja 2D-koodeille.
- Meripihkanvärinen 617 nm LED-kohdistus ja punainen LED-valaistus.
- USB-, RS-232-, Keyboard Wedge- ja TGCS/IBM 46XX -liitäntävalikoima oikealla kaapelilla.
- IP52, toistuvien 1,8 m betonipudotusten kesto ja 123Scan-käyttöönotto.
- Kaapeli-, jalusta- tai telakkavalinta tehdään toimituskokoonpanon mukaan.
Mallikohtaiset erityisominaisuudet
| Ominaisuus | Tiedot |
|---|---|
| Tilausnimike | Zebra DS8108-SR00006ZZWW |
| Lukuversio | Standard Range |
| Väri | Nova White |
| Toimitusversio | pelkkä lukija |
| Lukijayksikkö | DS8108-SR00006ZZWW |
| Ratkaiseva valintaperuste | SR-luku ja työpisteeseen sopivan kaapeloinnin valinta |
Tekniset tiedot – Zebra DS8108-SR00006ZZWW
| Ominaisuus | Tiedot |
|---|---|
| Tuote | Zebra DS8108-SR00006ZZWW |
| Lukutekniikka | 1280 × 960 pikselin 2D area imager, monisuuntainen 1D/2D-luku |
| 1D-koodit | Code 39, Code 128, Code 93, Codabar, Code 11, MSI Plessey, UPC/EAN, Interleaved 2 of 5, GS1 DataBar, Base 32 |
| 2D-koodit | PDF417, MicroPDF417, Data Matrix, QR Code, Micro QR, Aztec, MaxiCode, Han Xin, Composite, postikoodit, DotCode ja Dotted Data Matrix |
| Pienin elementti | Code 39 ja Code 128: 3 mil; Data Matrix ja QR: 6 mil; PDF417: 5 mil |
| Tyypillinen UPC-lukualue, 13 mil | 0–610 mm |
| Code 39, 3 mil | 56–127 mm |
| Code 128, 5 mil | 41–213 mm |
| Data Matrix, 10 mil | 28–251 mm |
| QR Code, 20 mil | 3–447 mm |
| Kohdistus ja valaistus | 617 nm LED / kaksi punaista 645 nm LEDiä |
| Vähimmäiskontrasti | 16 % heijastusero |
| Mitat ja paino | 168 × 66 × 107 mm (korkeus × leveys × syvyys); 154 g, lukija |
| Virransyöttö | 4,5–5,5 V DC isäntäliitännästä tai tarvittaessa ulkoisesta virtalähteestä |
| Virrankulutus | Datasheet: 450 mA nimellisellä 5 V jännitteellä; käyttöopas: 470 mA RMS, tyypillinen |
| Toimituksen isäntäliitäntä | Kaapeli erikseen: USB, RS-232, KBW tai TGCS (IBM) 46XX RS-485:n kautta |
| Suojaus ja mekaaninen kesto | IP52; toistuvat 1,8 m betonipudotukset; 2 000 kaatumista 0,5 m testirummussa |
| Käyttö- ja säilytyslämpötila | Käyttö 0…+50 °C; säilytys −40…+70 °C |
| Suhteellinen kosteus | 5–95 % RH, ei kondensoitumista |
| Ohjelmistot | Zebra 123Scan, Scanner SDK ja Scanner Management Service |
| Valmistajan laitetakuu | Lukija: viisi vuotta Zebran ehtojen mukaisesti |
Lukualueet ovat datasheetin tyypillisiä arvoja nimetylle koodille ja elementtikoolle. Tulostusjälki, kontrasti, pinta ja ympäristön valaistus vaikuttavat käytännön tulokseen. IP52 ei tarkoita upotuksen tai painepesun kestävyyttä.
Yhteensopivuus, käyttöönotto ja lisenssit
Zebra DS8108-SR00006ZZWW määritetään vastaanottavan sovelluksen ja liitännän mukaan. USB-käytössä tarkistetaan toimintatila, näppäimistöasettelu ja esimerkiksi Enter-päätemerkki; RS-232-käytössä myös sarjaportin asetukset. 123Scan auttaa asetusten ja laiteohjelmiston hallinnassa, SDK ja SMS integraatiossa ja ylläpidossa. Kassa-, ERP-, tuotannonohjaus- tai hoitojärjestelmän toiminta testataan todellisella tiedolla. Sovelluslisenssit, mahdolliset maksulliset lisätoiminnot ja integraatiotyö vahvistetaan tarjoukseen.
Käyttökohteet ja suositellut materiaalit
Zebra DS8108-SR00006ZZWW lukee paperille painettuja tuote- ja hyllykoodeja, pakkauksia sekä puhelimen näyttökoodeja. Kiiltävä etiketti tai kaareva pakkaus voi edellyttää lukukulman muuttamista. Materiaalien, tulostusjäljen ja näyttöjen toimivuus kannattaa testata omassa ympäristössä. Preferred Symbol- ja tiedonmuotoiluasetuksilla voidaan rajata lukutehtävää sovelluksen tarpeisiin.
Toimitussisältö
- Zebra DS8108-SR00006ZZWW -tilausnimikkeen lukijayksikkö: DS8108-SR00006ZZWW, Nova White.
- Liitäntäkaapeli, jalusta ja tarvittava ulkoinen virtalähde tilataan erikseen.
Lisävarusteet
Zebra DS8108-SR00006ZZWW -kokoonpanoon valitaan työpisteen tarvitsemat varusteet erikseen. Liitäntäkaapeliksi valitaan sovelluksen ja isäntälaitteen mukainen USB-, RS-232-, KBW- tai IBM-liitäntäkaapeli. Musta 20-71043-04R-Intellistand mahdollistaa käsivapaan lukemisen, mutta sen toimitus sovitaan erikseen. Kaapelointi ja mahdollinen virtalähde tarkistetaan ennen koko työpisteen tilaamista.
Rinnakkaismallit ja vaihtoehdot
Vertaa Zebra DS8108-SR00006ZZWW -kokoonpanoa näihin nimikkeisiin. Healthcare-versio eroaa koteloltaan ja valaistukseltaan tavallisesta SR-mallista; DL-versio lisää tuettujen ajokorttitietojen jäsennyksen. USB-paketissa ja jalustapaketissa toimituksen laajuus eroaa.
| Rinnakkaismalli | Luku- ja varusteluero |
|---|---|
| Zebra DS8108-DL00006ZZWW | Standard Range / DL; pelkkä lukija; Nova White |
| Zebra DS8108-DL00007ZZWW | Standard Range / DL; pelkkä lukija; Twilight Black |
| Zebra DS8108-HC4000BVZWW | Healthcare; pelkkä lukija; Healthcare White |
| Zebra DS8108-HCBU2104ZVW | Healthcare; USB-kaapeli; Healthcare White |
| Zebra DS8108-SR00007ZCWW | Standard Range, Checkpoint EAS; pelkkä lukija; Twilight Black |
| Zebra DS8108-SR00007ZZWW | Standard Range; pelkkä lukija; Twilight Black |
| Zebra DS8108-SR7U2100AZW | Standard Range; USB-kaapeli; Twilight Black |
| Zebra DS8108-SR7U2100SGW | Standard Range; USB + jalusta; Twilight Black |
Takuu
Zebra DS8108-SR00006ZZWW -lukijan valmistajan laitetakuu on viisi vuotta Zebran takuuehtojen mukaisesti. Kaapelien, jalustojen ja muiden lisävarusteiden takuuehdot ovat erilliset lukijan takuusta. Takuu koskee valmistus- ja materiaalivirheitä. Säilytä ostotiedot ja laitteen sarjanumero; tarkka voimassaolo tarkistetaan tarvittaessa niiden perusteella.
Huolto- ja takuulaajennukset
Hankintaan voi pyytää tarjouksen Zebra OneCare Essential- tai Select-palvelusta. Palvelun saatavuus nimikkeelle ja käyttömaahan, sopimusaika, kattavuus ja mahdollinen vaihtolaite vahvistetaan ennen tilausta. Huoltosopimus ja käyttöönottotyö hinnoitellaan erikseen.
Valmistajan huolto- ja takuupalvelut
Lukijan huoltoasiaa varten ilmoita sarjanumero, ostotiedot, käytetty yhteystapa ja selkeä kuvaus viasta. Mininova auttaa oikean valmistajan huoltokanavan selvittämisessä. Kaapelin, virransyötön ja lukuprofiilin tarkistus auttaa rajaamaan vian ennen laitteen lähettämistä. Huoltotapa ja aikataulu vahvistetaan tapauskohtaisesti.
Mininovan B2B-palvelut ja projektihinta
Pyydä Zebra DS8108-SR00006ZZWW -kokoonpanolle projektihinta ja tarjous ennen toimitusta tehtävästä esiasennuksesta, konfiguroinnista, liitäntä- ja lukuprofiilien määrityksestä, testauksesta sekä asennuksesta. Voimme sopia testin käyttökohteen omilla tuotekoodeilla ja sovelluksella. Kerro työpisteiden määrä, vastaanottava ohjelmisto ja tarvitsemasi varusteet. Ota yhteyttä Mininovaan, niin myös mahdolliset lisenssit ja toimituslaajuus kirjataan tarjoukseen.
Valmistajan tuotesivu ja datasheet
- Zebra DS8108 – valmistajan tuotesivu
- Valmistajan DS8100 -datasheet
- DS8108 Product Reference Guide – liitännät, asetukset ja käyttöohjeet
- Zebra Product Warranty Exceptions List – laitetakuiden kestot
- BlueStar EMEA – DS8108-tilausnimikkeet ja USB-paketit
English Brief
Zebra DS8108-SR00006ZZWW is a corded Standard Range 1D/2D imager in Nova White. Dimensions: 168 × 66 × 107 mm; scanner weight: 154 g; IP52. Scanner only; interface cable and stand are ordered separately. Contact Mininova for project pricing and configuration.
