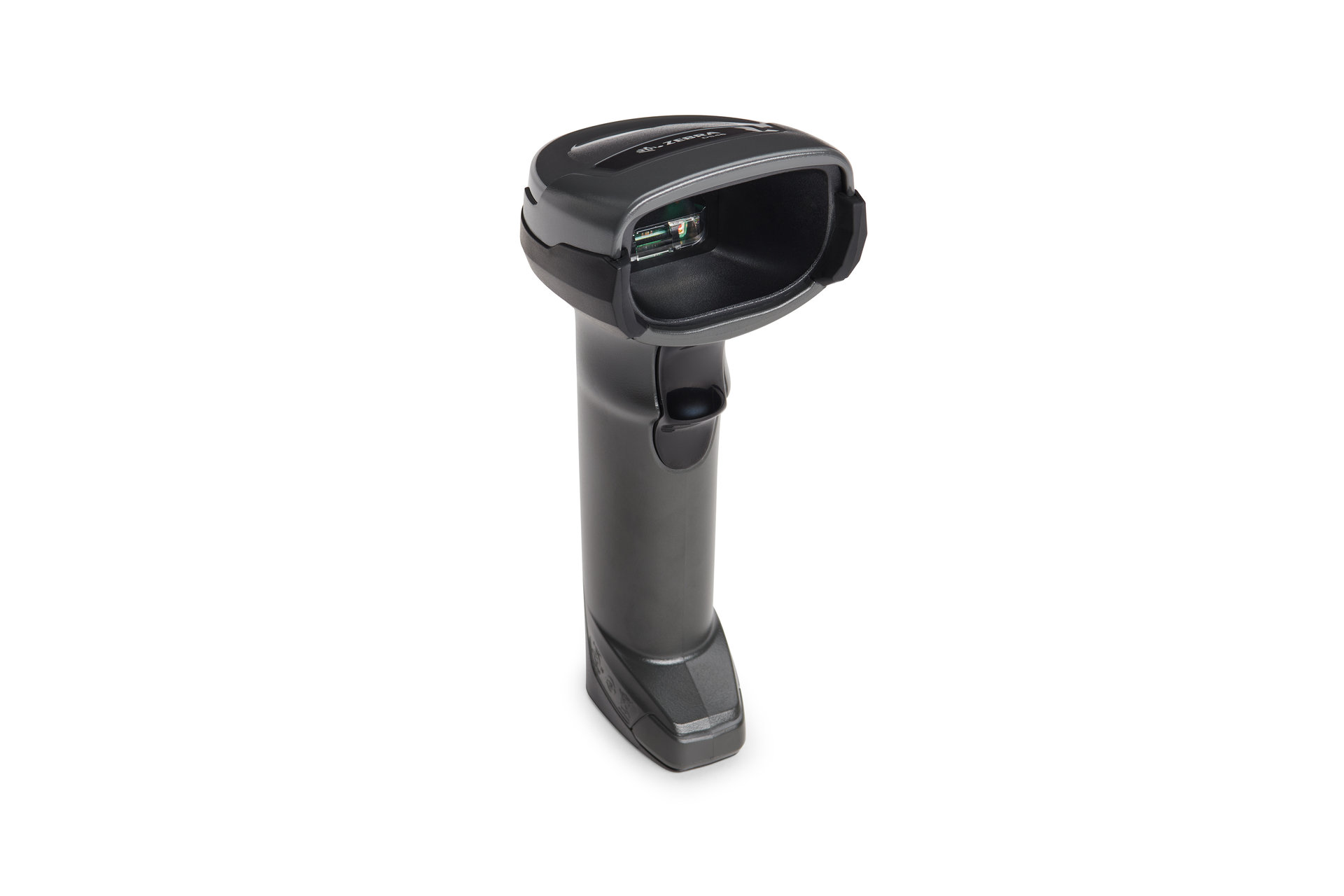

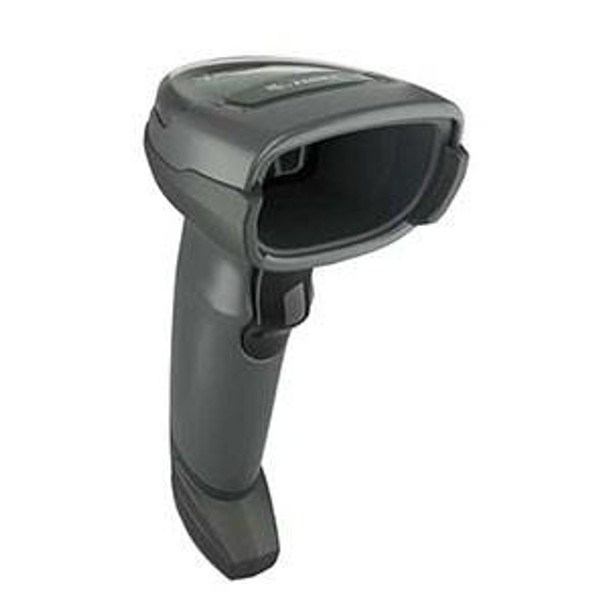

Zebra DS4678-SR7U2100SFW on langaton Standard Range -viivakoodinlukija kaupan ja palvelupisteiden tiedonkeruuseen. Kuvapohjainen monisuuntainen luku auttaa tunnistamaan tuotteet ja näyttämään mobiilikupongin ilman koodin tarkkaa suuntaamista. Tämän tilausnimikkeen kokoonpano on USB-paketti Bluetooth-vakiotelakalla. Kuvat ovat mallisarjan havainnekuvia; toimituksen varusteet yksilöidään alla osanumeroineen.
Käyttötarkoitus
Zebra DS4678-SR7U2100SFW palvelee kassatyötä, palvelupisteen tuotetunnistusta, tavaran vastaanottoa ja varastokirjauksia. Koodit voidaan lukea etiketeistä, pakkauksista, hyllymerkinnöistä ja soveltuvilta näytöiltä. Bluetooth-yhteys sopii myös suurempien tuotteiden lukemiseen työpisteen läheisyydessä.
Keskeiset ominaisuudet
- Zebra DS4678-SR7U2100SFW: 1280 × 800 pikselin area imager ja PRZM-kuvankäsittely 1D- ja 2D-koodeille.
- Meripihkanvärinen 617 nm LED-kohdistus ja punainen LED-valaistus.
- Bluetooth 5.2 / BLE, HID- ja Serial Port -profiilit; 2 500 mAh litiumioniakku.
- IP52, toistuvien 1,8 m betonipudotusten kesto ja 123Scan-käyttöönotto.
- Mukana vakiotelakka tiedonsiirtoon ja lataamiseen.
Mallikohtaiset erityisominaisuudet
| Ominaisuus | Tiedot |
|---|---|
| Tilausnimike | Zebra DS4678-SR7U2100SFW |
| Lukuversio | Standard Range |
| Väri | Twilight Black |
| Toimitusversio | USB-paketti Bluetooth-vakiotelakalla |
| Lukijayksikkö | DS4678-SR00007ZZWW |
| Ratkaiseva valintaperuste | Vakiotelakka kuuluu pakettiin |
Tekniset tiedot – Zebra DS4678-SR7U2100SFW
| Ominaisuus | Tiedot |
|---|---|
| Tuote | Zebra DS4678-SR7U2100SFW |
| Lukutekniikka | 1280 × 800 pikselin 2D area imager, monisuuntainen 1D/2D-luku |
| 1D-koodit | Code 39, Code 128, Code 93, Codabar, Code 11, MSI Plessey, UPC/EAN, Interleaved 2 of 5, GS1 DataBar, Base 32 |
| 2D-koodit | PDF417, MicroPDF417, Data Matrix, QR Code, Micro QR, Aztec, MaxiCode, Han Xin, Composite, postikoodit, DotCode ja Dotted Data Matrix |
| Pienin elementti | Code 39: 3 mil; Data Matrix: 5 mil |
| Tyypillinen UPC-lukualue, 13 mil | 0–711 mm |
| Code 39, 3 mil | 56–137 mm |
| Code 128, 5 mil | 69–137 mm |
| Data Matrix, 10 mil | 25–292 mm |
| QR Code, 20 mil | 0–445 mm |
| Kohdistus ja valaistus | 617 nm LED / kaksi punaista 660 nm LEDiä |
| Vähimmäiskontrasti | 15 % heijastusero |
| Mitat ja paino | 168 × 66 × 107 mm (korkeus × leveys × syvyys); 225 g, lukija |
| Langaton yhteys | Bluetooth 5.2 / BLE; HID ja Serial Port Profile |
| Radiokantama | Class 1: enintään 100 m; Class 2: 10 m esteettömässä ympäristössä. Rakenteet ja vastaanotin vaikuttavat kantamaan. |
| Akku | 2 500 mAh Li-ion; valmistajan mittauksessa 50 000 lukua yhdellä latauksella, yksi luku sekunnissa |
| Latausaika tyhjästä täyteen | 12 V ulkoinen syöttö: 2 h 15 min; 5 V ulkoinen: 4 h 30 min; BC1.2 USB: 3 h; tavallinen USB: 7 h 45 min |
| Telakan virransyöttö | 4,7–5,5 V DC isäntälaitteesta tai 10,8–13,2 V DC ulkoisesta virtalähteestä |
| Telakan virrankulutus | Datasheet: 470 mA, tavallinen USB (tyypillinen); 743 mA, 12 V (tyypillinen) |
| Toimituksen isäntäliitäntä | USB / CBA-U21-S07ZBR telakasta isäntään |
| Suojaus ja mekaaninen kesto | IP52; toistuvat 1,8 m betonipudotukset; 2 000 kaatumista 0,5 m testirummussa |
| Käyttö- ja säilytyslämpötila | Käyttö 0…+50 °C; säilytys −40…+70 °C |
| Suhteellinen kosteus | 5–95 % RH, ei kondensoitumista |
| Ohjelmistot | Zebra 123Scan, Scanner SDK ja Scanner Management Service |
| Valmistajan laitetakuu | Lukija ja CR8178-telakka: kolme vuotta Zebran ehtojen mukaisesti |
Lukualueet ovat datasheetin tyypillisiä arvoja nimetylle koodille ja elementtikoolle. Tulostusjälki, kontrasti, pinta ja ympäristön valaistus vaikuttavat käytännön tulokseen. IP52 ei tarkoita upotuksen tai painepesun kestävyyttä.
Yhteensopivuus, käyttöönotto ja lisenssit
Zebra DS4678-SR7U2100SFW määritetään vastaanottavan sovelluksen ja liitännän mukaan. HID-tilassa tiedot välitetään näppäimistösyötteen tapaan; sarjaporttiprofiili tarvitsee sitä tukevan isäntälaitteen ja sovelluksen. Telakan USB-yhteys määritetään erikseen työpisteelle. 123Scan auttaa asetusten ja laiteohjelmiston hallinnassa, SDK ja SMS integraatiossa ja ylläpidossa. Kassa-, ERP-, tuotannonohjaus- tai hoitojärjestelmän toiminta testataan todellisella tiedolla. Sovelluslisenssit, mahdolliset maksulliset lisätoiminnot ja integraatiotyö vahvistetaan tarjoukseen.
Latausteho riippuu isäntäportista ja virransyötöstä. BC1.2-portti ja tavallinen USB-portti antavat eri latausajat; erillinen verkkovirtalähde, DC-johto ja EU-verkkokaapeli valitaan tarvittaessa yhteensopivana kokonaisuutena.
Käyttökohteet ja suositellut materiaalit
Zebra DS4678-SR7U2100SFW lukee paperille painettuja tuote- ja hyllykoodeja, pakkauksia sekä puhelimen näyttökoodeja. Kiiltävä etiketti tai kaareva pakkaus voi edellyttää lukukulman muuttamista. Materiaalien, tulostusjäljen ja näyttöjen toimivuus kannattaa testata omassa ympäristössä. Preferred Symbol- ja tiedonmuotoiluasetuksilla voidaan rajata lukutehtävää sovelluksen tarpeisiin.
Toimitussisältö
- Zebra DS4678-SR7U2100SFW -tilausnimikkeen lukijayksikkö: DS4678-SR00007ZZWW, Twilight Black.
- 2 500 mAh litiumioniakku lukijaan.
- USB-kaapeli: CBA-U21-S07ZBR, suora, nimellispituus 2,13 m (7 ft).

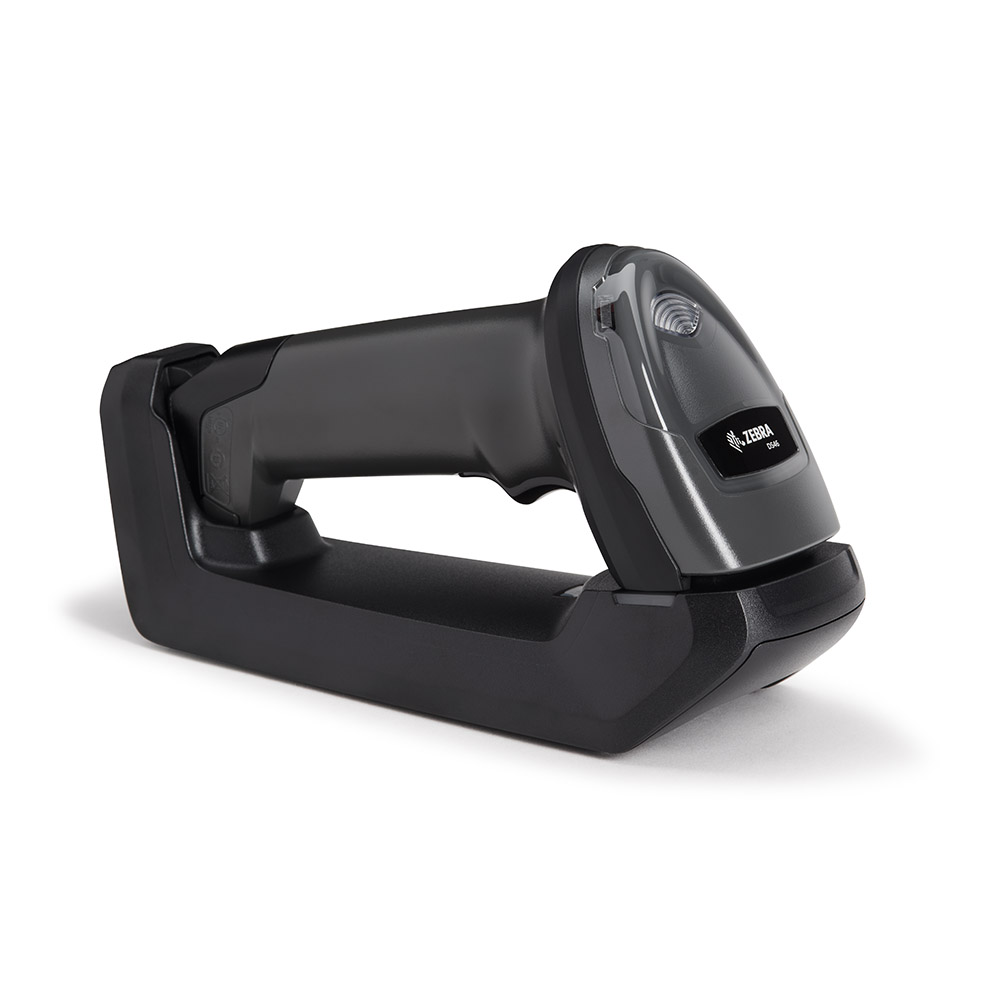

- Bluetooth-telakka: CR8178-SC100F4WW, Standard / vakiotelakka, lataus ja tiedonsiirto.
- Verkkovirtalähde, DC-johto ja verkkokaapeli eivät sisälly vahvistettuun osaluetteloon.
Lisävarusteet
Zebra DS4678-SR7U2100SFW -kokoonpanoon valitaan työpisteen tarvitsemat varusteet erikseen. CR8178-SC100F4WW on vakiotelakka ja CR8178-PC100F4WW esitystelakka; molemmat tarjoavat latauksen ja tiedonsiirron. Esitystelakka tukee myös käsivapaata lukemista. BTRY-DS81EAB0E-00 on valmistajan nimeämä yhteensopiva vara-akku. Kaapelointi ja mahdollinen virtalähde tarkistetaan ennen koko työpisteen tilaamista.
Rinnakkaismallit ja vaihtoehdot
Vertaa Zebra DS4678-SR7U2100SFW -kokoonpanoa näihin nimikkeisiin. SR-versio palvelee tavallisia tuote- ja näyttökoodeja, DPE-versio elektroniikan osamerkintöjä. Valitse sen jälkeen esitys- tai vakiotelakka.
| Rinnakkaismalli | Luku- ja varusteluero |
|---|---|
| Zebra DS4678-DP7U210EPFR | Electronics DPM; USB + Bluetooth-esitystelakka; Twilight Black |
| Zebra DS4678-DP7U210ESFR | Electronics DPM; USB + Bluetooth-vakiotelakka; Twilight Black |
| Zebra DS4678-DPE0007VZRW | Electronics DPM; lukija + akku; Twilight Black |
| Zebra DS4678-SR00007ZZWW | Standard Range; lukija + akku; Twilight Black |
| Zebra DS4678-SR7U2100PFW | Standard Range; USB + Bluetooth-esitystelakka; Twilight Black |
Takuu
Zebra DS4678-SR7U2100SFW -lukijan valmistajan laitetakuu on kolme vuotta Zebran takuuehtojen mukaisesti. CR8178-telakan takuu on kolme vuotta; akun ja muiden varusteiden ehdot tarkistetaan erikseen. Takuu koskee valmistus- ja materiaalivirheitä. Säilytä ostotiedot ja laitteen sarjanumero; tarkka voimassaolo tarkistetaan tarvittaessa niiden perusteella.
Huolto- ja takuulaajennukset
Zebra DS4678-SR7U2100SFW -hankintaan voi pyytää tarjouksen Zebra OneCare Essential- tai Select-palvelusta. Myös akun ylläpitopalvelun saatavuus voidaan selvittää. Palvelun saatavuus nimikkeelle ja käyttömaahan, sopimusaika, kattavuus ja mahdollinen vaihtolaite vahvistetaan ennen tilausta. Huoltosopimus ja käyttöönottotyö hinnoitellaan erikseen.
Valmistajan huolto- ja takuupalvelut
Zebra DS4678-SR7U2100SFW -huoltoasiaa varten ilmoita sarjanumero, ostotiedot, käytetty yhteystapa ja selkeä kuvaus viasta. Mininova auttaa oikean valmistajan huoltokanavan selvittämisessä. Akun, latauskontaktien, telakan virransyötön ja Bluetooth-parituksen tarkistus auttaa rajaamaan vian ennen laitteen lähettämistä. Huoltotapa ja aikataulu vahvistetaan tapauskohtaisesti.
Mininovan B2B-palvelut ja projektihinta
Pyydä Zebra DS4678-SR7U2100SFW -kokoonpanolle projektihinta ja tarjous ennen toimitusta tehtävästä esiasennuksesta, konfiguroinnista, liitäntä- ja lukuprofiilien määrityksestä, testauksesta sekä asennuksesta. Voimme sopia testin käyttökohteen omilla tuotekoodeilla ja sovelluksella. Kerro työpisteiden määrä, vastaanottava ohjelmisto ja tarvitsemasi varusteet. Ota yhteyttä Mininovaan, niin myös mahdolliset lisenssit ja toimituslaajuus kirjataan tarjoukseen.
Valmistajan tuotesivu ja datasheet
- Zebra DS4678 – valmistajan tuotesivu
- Valmistajan DS4600 Retail -datasheet
- Zebra Product Warranty Exceptions List – laitetakuiden kestot
- Carema – DS4678-tilausnimikkeet ja telakkapaketit
English Brief
Zebra DS4678-SR7U2100SFW is a Bluetooth 5.2 cordless Standard Range 1D/2D imager in Twilight Black. Dimensions: 168 × 66 × 107 mm; scanner weight: 225 g; IP52. Includes DS4678-SR00007ZZWW, CBA-U21-S07ZBR USB cable, CR8178-SC100F4WW cradle and 2,500 mAh battery. Contact Mininova for project pricing and configuration.
