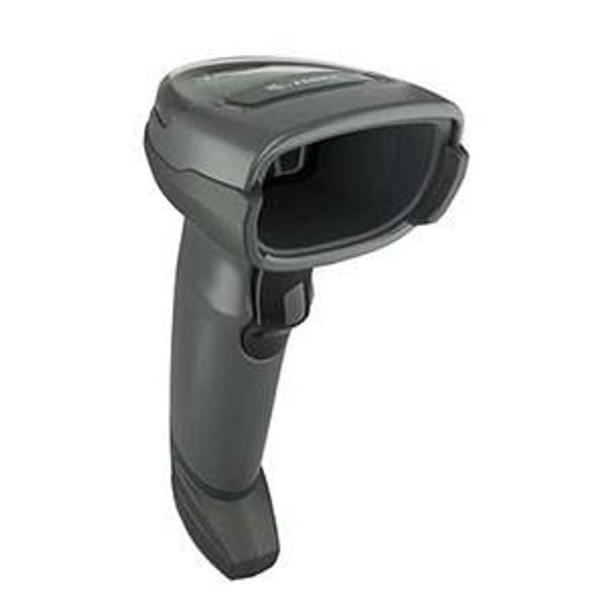

Zebra DS4608-HD00007ZZWW on johdollinen High Density -viivakoodinlukija kaupan ja palvelupisteiden tiedonkeruuseen. Kun tuotteen tai mobiilikupongin koodi halutaan siirtää suoraan käytössä olevaan ohjelmistoon, kuvapohjainen lukija tunnistaa sen useasta suunnasta. Tässä tilausnimikkeessä ratkaisevaa on pelkän lukijan kokoonpano: työpisteen kaapeli ja mahdollinen jalusta hankitaan erikseen. SR- ja HD-versiot eroavat optiikaltaan: HD painottaa pienten koodien lähilukua, SR tavallisten kaupan koodien työskentelyetäisyyttä. Kuvat ovat mallisarjan havainnekuvia; paketin varusteet on yksilöity toimitussisällössä.
Käyttötarkoitus
Zebra DS4608-HD00007ZZWW palvelee kassatyötä, tuotteiden tunnistamista, tavaran vastaanottoa ja palvelupisteen tiedonsyöttöä. Pienten koodien lukukyky auttaa silloin, kun etiketille jää vähän tilaa, mutta käyttökohteen omat tulosteet kannattaa testata ennen laajaa hankintaa. Lukija välittää koodin; kassaohjelmiston tekemä haku ja kirjaus toteutuu vastaanottavassa sovelluksessa.
Keskeiset ominaisuudet
- Zebra DS4608-HD00007ZZWW: 1280 × 800 pikselin area imager ja PRZM-kuvankäsittely 1D- ja 2D-koodeille.
- Meripihkanvärinen 617 nm LED-kohdistus ja punainen 660 nm valaistus.
- Paperille painettujen ja puhelimen näytöllä esitettyjen koodien luku.
- IP52 ja valmistajan ilmoittama toistuvien 1,8 metrin betonipudotusten kesto.
- Käsikäyttö; käsivapaa lukeminen on mahdollista erikseen hankittavalla sopivalla jalustalla.
Mallikohtaiset erityisominaisuudet
| Ominaisuus | Tiedot |
|---|---|
| Tilausnimike | Zebra DS4608-HD00007ZZWW |
| Lukuversio | High Density |
| Lukijayksikkö | DS4608-HD00007ZZWW |
| Väri | Twilight Black |
| Pakettiversio | pelkkä lukija |
| Valintaperuste | Pienet Code 39- ja Data Matrix -elementit; eri lukualue kuin SR-mallissa |
Tekniset tiedot – Zebra DS4608-HD00007ZZWW
| Ominaisuus | Tiedot |
|---|---|
| Tuote | Zebra DS4608-HD00007ZZWW |
| Lukutekniikka | Johdollinen 2D area imager, 1280 × 800 pikseliä; monisuuntainen luku |
| 1D-koodit | Code 39, Code 128, Code 93, Codabar, Code 11, MSI Plessey, UPC/EAN, Interleaved 2 of 5, GS1 DataBar, Base 32 |
| 2D-koodit | PDF417, MicroPDF417, Data Matrix, QR Code, Micro QR, Aztec, MaxiCode, Han Xin, Composite ja postikoodit, DotCode ja Dotted Data Matrix |
| Pienin elementti | Code 39: 2 mil; Data Matrix: 4 mil |
| Tyypillinen UPC-lukualue, 13 mil | 0–457 mm |
| Tyypillinen Code 39 -lukualue, 3 mil | 33–152 mm |
| Tyypillinen Code 128 -lukualue, 5 mil | 43–127 mm |
| Tyypillinen PDF417-lukualue, 6,7 mil | 15–236 mm |
| Tyypillinen Data Matrix -lukualue, 10 mil | 5–241 mm |
| Tyypillinen QR-lukualue, 20 mil | 0–343 mm |
| Kohdistus ja valaistus | 617 nm meripihkanvärinen LED; kaksi punaista 660 nm LEDiä |
| Vähimmäiskontrasti | 15 % heijastusero |
| Mitat ja paino | 165 × 67 × 98 mm (korkeus × leveys × syvyys); 161,9 g, lukija |
| Toimituksen liitäntä | Kaapeli erikseen; USB, RS-232, KBW ja TGCS (IBM) 46XX / RS-485 |
| Tuettu liitäntävalikoima | USB, RS-232, Keyboard Wedge (KBW) ja TGCS (IBM) 46XX RS-485:n kautta; käyttö edellyttää oikeaa kaapelia ja asetuksia |
| Virransyöttö | 4,5–5,5 V DC; isäntälaitteesta tai liitännän edellyttämästä ulkoisesta virtalähteestä |
| Virrankulutus 5 V:lla | 340 mA tyypillisesti luettaessa; 150 mA tyypillisesti valmiustilassa |
| Suojaus ja pudotukset | IP52; toistuvat 1,8 m pudotukset betonille; 2 000 kaatumista 0,5 m testirummussa |
| Lämpötila ja kosteus | Käyttö 0…+50 °C; säilytys −40…+70 °C; 5–95 % RH, ei kondensoitumista |
| Ohjelmistotyökalut | Zebra 123Scan, Scanner SDK ja Scanner Management Service |
| Valmistajan laitetakuu | Viisi vuotta Zebran takuuehtojen mukaisesti |
Lukualueet ovat valmistajan tyypillisiä, koodityyppiin ja elementtikokoon sidottuja arvoja. Tulostusjälki, kontrasti ja ympäristön valaistus muuttavat käytännön lukumatkaa. IP52 ei tarkoita upotuksen tai painepesun kestävyyttä.
Yhteensopivuus, käyttöönotto ja lisenssit
Zebra DS4608-HD00007ZZWW määritetään työaseman ja sovelluksen käyttämän liitännän mukaan. USB-käytössä valitaan sovellukseen sopiva toimintatila ja tarvittaessa näppäimistöasettelu. 123Scan auttaa asetusten luomisessa ja laiteohjelmiston päivittämisessä; SDK ja SMS palvelevat sovellusintegraatiota ja hallintaa. Vastaanottavan kassa-, varasto- tai ERP-järjestelmän tuki testataan erikseen. Sovelluslisenssit, maksulliset lisäominaisuudet ja integraatiotyö hinnoitellaan tarjouksessa. Yhdysvaltalaisten ajokorttien tietokenttien jäsennys kuuluu erillisiin DL/HL-versioihin.
Käyttökohteet ja suositellut materiaalit
Zebra DS4608-HD00007ZZWW lukee tuote-, hylly- ja pakkausetikettien painettuja koodeja sekä soveltuvia näyttökoodeja. Kiiltävä pinta, voimakas kaarevuus tai vaurioitunut tuloste voi edellyttää lukuasennon muuttamista. Etikettimateriaali ja tulostusjälki kannattaa varmistaa todellisilla näytteillä. Jos tärkein valintaperuste on tavallisen UPC-koodin lukumatka, vertaa SR-version tietoihin.
Toimitussisältö
- Zebra DS4608-HD00007ZZWW -tilausnimikkeen lukijayksikkö: DS4608-HD00007ZZWW, Twilight Black.
- Liitäntäkaapeli, jalusta ja mahdollinen ulkoinen virtalähde tilataan erikseen.
Lisävarusteet
Zebra DS4608-HD00007ZZWW voidaan varustaa työpisteeseen sopivalla Intellistand-jalustalla, liitäntäkaapelilla ja tarvittaessa ulkoisella virtalähteellä. Musta 20-71043-04R-jalusta on erillinen lisävaruste. USB-kaapelin CBA-U21-S07ZBR ja RS-232-kaapelin CBA-R01-S07PBR käyttötarkoitukset eroavat toisistaan. Checkpoint EAS edellyttää siihen tarkoitettua lukijaversiota; tavallinen liitäntäkaapeli ei lisää EAS-tukea. Lisävarusteiden toimitus ja yhteensopivuus vahvistetaan kokoonpanokohtaisesti.
Rinnakkaismallit ja vaihtoehdot
Vertaa Zebra DS4608-HD00007ZZWW -kokoonpanoa alla oleviin nimikkeisiin. Valitse ensin lukutehtävään sopiva optiikka, sitten kaapeli ja tarvittava jalusta. Healthcare-kotelon puhdistuskestävyys ja EAS-integrointi ovat erillisiä valintaperusteita.
| Rinnakkaismalli | Ratkaiseva varusteluero |
|---|---|
| Zebra DS4608-HCBU2100AZW | HC; USB; Healthcare White |
| Zebra DS4608-HD00007ZCWW | HD, Checkpoint EAS; pelkkä lukija; musta |
| Zebra DS4608-HD7R0110AZW | HD; RS-232, EU/UK-virtalähde; musta |
| Zebra DS4608-HD7R1300SCW | HD, Checkpoint EAS; RS-232, jalusta; musta |
| Zebra DS4608-HD7U2100AZW | HD; USB; musta |
| Zebra DS4608-HD7U2100SGW | HD; USB, jalusta; musta |
| Zebra DS4608-HD7U2600ZCW | HD, Checkpoint EAS; USB; musta |
| Zebra DS4608-SR00007ZZWW | SR; pelkkä lukija; musta |
| Zebra DS4608-SR7U2100SGW | SR; USB, jalusta; musta |
Takuu
Zebra DS4608-HD00007ZZWW kuuluu valmistajan DS4608-lukijoille ilmoittaman viiden vuoden laitetakuun piiriin Zebran ehtojen mukaisesti. Takuu koskee valmistus- ja materiaalivirheitä; lisävarusteiden ehdot tarkistetaan niiden omista takuista. Toimitusasiakirjat ja laitteen sarjanumero kannattaa säilyttää mahdollista huoltotarvetta varten.
Huolto- ja takuulaajennukset
Zebra DS4608-HD00007ZZWW -hankintaan voi pyytää tarjouksen Zebra OneCare Essential- tai Select-palvelusta. Nimikkeelle ja käyttömaahan saatava palvelu, sopimusaika, kattavuus ja mahdollinen vaihtolaite vahvistetaan ennen tilausta. Palvelusopimus ja asennustyö eivät sisälly lukijan perushintaan ilman erillistä mainintaa.
Valmistajan huolto- ja takuupalvelut
Zebra DS4608-HD00007ZZWW -lukijan huoltoasiaa varten ilmoitetaan sarjanumero, ostotiedot ja vian kuvaus. Mininova auttaa selvittämään takuuehdot ja sopivan valmistajan huoltokanavan. Kaapelin, virransyötön ja asetusten tarkistus auttaa rajaamaan vian ennen laitteen lähettämistä; huoltotapa ja aikataulu vahvistetaan tapauskohtaisesti.
Mininovan B2B-palvelut ja projektihinta
Pyydä Zebra DS4608-HD00007ZZWW -kokoonpanolle projektihinta ja tarjous ennen toimitusta tehtävästä esiasennuksesta, konfiguroinnista, liitäntä- ja lukuprofiilien määrityksestä, testauksesta sekä asennuksesta. Voimme sopia käyttökohteen omilla koodeilla tehtävästä testistä ja yhtenäisistä asetuksista usealle työpisteelle. Ilmoita käytettävä kassa- tai varasto-ohjelmisto sekä työpisteen liitäntä. Ota yhteyttä Mininovaan, niin toimituslaajuus ja mahdolliset lisenssit kirjataan tarjoukseen.
Valmistajan tuotesivu ja datasheet
- Zebra DS4608 – valmistajan tuotesivu
- Zebra DS4600 Retail – virallinen datasheet
- DS4608 Product Reference Guide – käyttöönotto, liitännät ja huolto-ohjeet
- ELSI – DS4608-tilausnimikkeet ja pakettien osaluettelot
English Brief
Zebra DS4608-HD00007ZZWW is a corded High Density 1D/2D imager in Twilight Black. Scanner dimensions: 165 × 67 × 98 mm; weight: 161.9 g; IP52. Scanner only; interface cable and stand are ordered separately. Choose SR or HD according to barcode size and working distance. Contact Mininova for project pricing, configuration and integration services.
