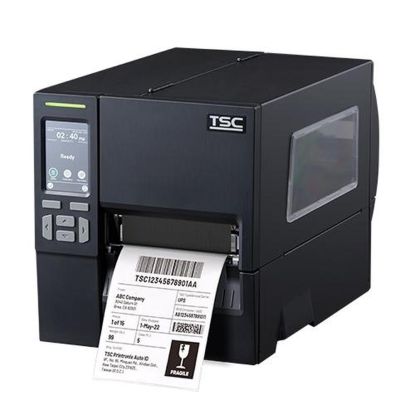

TSC MB341TR-A001-0202 – 300 dpi UHF RFID -teollisuustarratulostin 3,5″ kosketusnäytöllä
TSC MB341TR-A001-0202 on MB241-sarjan 300 dpi:n UHF RFID -teollisuustarratulostin RFID-etikettien tulostamiseen ja ohjelmointiin. Tulostin yhdistää Thermal Transfer- ja Direct Thermal -tulostuksen integroituun RAIN UHF RFID -toimintoon sekä 3,5″ värilliseen kosketusnäyttöön.
MB341TR tarjoaa 300 dpi / 12 dots/mm tulostustarkkuuden, enintään 228,6 mm/s / 9 ips tulostusnopeuden ja 105,7 mm:n enimmäistulostusleveyden. Tulostimeen voidaan asentaa enintään 203,2 mm:n materiaalirulla ja 450 metrin lämpösiirtoribbon.
Käyttötarkoitus
MB341TR soveltuu UHF RFID -etikettien tulostamiseen ja ohjelmointiin esimerkiksi valmistavassa teollisuudessa, logistiikassa, varastoinnissa, toimitusketjun hallinnassa, tuote- ja lavatunnistuksessa sekä käyttöomaisuuden merkinnässä.
300 dpi:n tulostustarkkuus soveltuu erityisesti RFID-etiketteihin, joissa näkyvän tunnisteen puolella tarvitaan pienikokoista tekstiä, tarkkaa grafiikkaa tai tiheitä 1D- ja 2D-koodeja.
Keskeiset ominaisuudet
- integroitu RAIN UHF RFID -tulostus ja ohjelmointi
- GS1 EPC Gen2 v2 / ISO 18000-63
- standardien ja on-metal RFID -tagien tuki
- Thermal Transfer- ja Direct Thermal -tulostus
- 300 dpi / 12 dots/mm tulostustarkkuus
- enintään 228,6 mm/s / 9 ips tulostusnopeus
- enintään 105,7 mm:n tulostusleveys
- UHF RFID + Tear -kokoonpano
- 3,5″ värillinen kosketusnäyttö
- 256 MB Flash / 256 MB SDRAM
- USB 2.0
- USB Host
- RS-232
- Ethernet 10/100 Mbps
- Real-Time Clock
- Wi-Fi Ready
- TSPL-EZD sekä EPL-, ZPL-, ZPL II- ja DPL-yhteensopivuus
- TSC Console -tulostinhallinta
Tekniset tiedot
| Valmistaja | TSC Auto ID |
|---|---|
| Tuotekoodi | MB341TR-A001-0202 |
| Malli | MB341TR |
| Tuotesarja | TSC MB241 Series |
| Tulostustekniikka | Thermal Transfer (TT) / Direct Thermal (DT) |
| RFID | RAIN UHF Passive |
| RFID-protokolla | GS1 EPC Gen2 v2 / ISO 18000-63 |
| Resoluutio | 300 dpi / 12 dots/mm |
| Maks. tulostusnopeus | 228,6 mm/s / 9 ips |
| Maks. tulostusleveys | 105,7 mm / 4,16″ |
| Maks. tulostuspituus | 11 430 mm / 450″ |
| Materiaalin leveys | 20–120 mm |
| Materiaalin paksuus | 0,06–0,28 mm |
| On-metal RFID -tagin paksuus | enintään 1,65 mm |
| RFID-tagin minimipitch | 15,9 mm |
| Materiaalirullan maks. halkaisija | 203,2 mm / 8″ |
| Materiaalirullan hylsy | 25,4–76,2 mm / 1–3″ |
| Ribbonin maks. pituus | 450 m |
| Ribbonin leveys | 40–110 mm |
| Ribbonin kelaussuunta | Ink coated outside tai inside |
| Materiaalinkäsittely | UHF RFID + Tear |
| Näyttö | 3,5″ värillinen kosketusnäyttö |
| Muisti | 256 MB Flash / 256 MB SDRAM |
| Liitännät | RS-232, USB 2.0, Ethernet 10/100 Mbps, USB Host |
| RTC | Vakiona |
| Wi-Fi | Wi-Fi Ready; yhteensopiva langaton moduuli saatavana erikseen |
| Tulostuskieli | TSPL-EZD; EPL-, ZPL-, ZPL II- ja DPL-yhteensopivuus |
| Mitat (L × K × S) | 248 × 274 × 436 mm |
| Paino | 9,1 kg |
| Alueversio | EU / EMEA |
Mallikohtaiset erityisominaisuudet – UHF RFID + 3,5″ Touch LCD
MB341TR-A001-0202 yhdistää MB341R-mallin 300 dpi:n UHF RFID -toiminnot 3,5″ värilliseen kosketusnäyttöön. Kosketusnäyttö helpottaa tulostimen asetusten, tilan ja tulostustoimintojen hallintaa suoraan laitteelta.
RFID-toiminto mahdollistaa RFID-etiketin näkyvän sisällön tulostamisen ja UHF-tunnisteen ohjelmoinnin samassa työvaiheessa. Tämän SKU:n materiaalinkäsittely on Tear.
RAIN UHF RFID
MB341TR tukee passiivisia RAIN UHF RFID -tunnisteita standardien GS1 EPC Gen2 v2 / ISO 18000-63 mukaisesti. TSC:n RFID-toimintoihin kuuluvat kalibrointi, luku ja kirjoitus, epäonnistuneen RFID-enkoodauksen yhteydessä tehtävä etiketin yliviivaus sekä onnistuneiden ja epäonnistuneiden RFID-etikettien laskenta.
On-metal RFID -etiketit
TSC määrittelee MB241-sarjan RFID-kokoonpanoille tuen standarditagien lisäksi on-metal RFID -tageille ja muille tagirakenteille. On-metal RFID -tagin paksuus voi olla enintään 1,65 mm.
On-metal-tagin todellinen soveltuvuus tulee kuitenkin varmistaa käytettävällä tagilla, inlaylla, etikettirakenteella ja siinä fyysisessä käyttöpinnassa, johon tunniste lopulta kiinnitetään.
RFID-tunnisteen valinta
RFID-etiketin fyysinen rakenne, inlayn sijainti, antennin geometria, materiaalirakenne ja lopullinen kiinnityspinta vaikuttavat tunnisteen toimintaan. RFID-ratkaisussa tagin soveltuvuus tulee varmistaa sekä tulostuksessa ja ohjelmoinnissa että varsinaisessa lukuympäristössä.
300 dpi:n tulostus
MB341TR:n 300 dpi / 12 dots/mm tulostuspää tarjoaa enintään 105,7 mm:n tulostusleveyden ja jopa 228,6 mm/s / 9 ips tulostusnopeuden. Maksimitulostuspituus on 11 430 mm.
Materiaalit
MB341TR tukee jatkuvaa, stanssattua, Black Mark-, fan-fold- ja lovellista materiaalia. Materiaalin leveys on 20–120 mm ja standardimateriaalin paksuus 0,06–0,28 mm. Materiaalirullan enimmäisulkohalkaisija on 203,2 mm.
Ribbonit
Thermal Transfer -tulostuksessa MB341TR käyttää 40–110 mm leveää ja enintään 450 metrin pituista lämpösiirtoribbonia. Tulostin hyväksyy sekä ink coated outside- että ink coated inside -kelaussuunnan.
Wax-, Wax/Resin- tai Resin-ribbon valitaan käytettävän RFID-etikettimateriaalin ja tulosteen vaaditun kestävyyden perusteella.
Liitännät
MB341TR-A001-0202 sisältää USB 2.0-, USB Host-, RS-232- ja 10/100 Mbps Ethernet -liitännät. USB Host -liitäntään voidaan käyttökohteen mukaan liittää yhteensopivia oheislaitteita.
Wi-Fi Ready
Tämä SKU on Wi-Fi Ready. TSC tarjoaa MB241-sarjaan slot-in Wi-Fi 802.11 a/b/g/n/ac + Bluetooth 5.0 -yhdistelmämoduulin. Wi-Fi-moduuli ei sisälly tämän SKU:n ilmoitettuun vakiokokoonpanoon.
Tulostuskielet ja järjestelmäintegraatio
MB341TR käyttää TSC:n TSPL-EZD-tulostuskieltä ja tukee EPL-, ZPL-, ZPL II- ja DPL-yhteensopivuutta. RFID-toiminnoissa valmistaja ilmoittaa tulostuskielitueksi TSPL:n ja ZPL:n.
Tulostinhallinta
TSC Console ja tulostimen sisäinen verkkokäyttöliittymä tukevat käyttöönottoa, asetusten hallintaa ja diagnostiikkaa. Real-Time Clock mahdollistaa päivämäärän ja kellonajan hyödyntämisen tulostustöissä.
Yhteensopivuus
RFID-etiketin yhteensopivuus tulee varmistaa ennen tuotantokäyttöä. Etikettimateriaalin, RFID-inlayn, tagin paksuuden, antennirakenteen ja lopullisen kiinnityspinnan tulee soveltua sekä MB341TR:n ohjelmointiin että varsinaiseen RFID-lukusovellukseen.
Rinnakkaismallit ja vaihtoehdot
TSC MB341R-A001-0202 tarjoaa saman 300 dpi:n UHF RFID + Tear -toiminnon, mutta 2,3″ värillisellä LCD-näytöllä ja painikkeilla. MB341TR-A001-0202 valitaan silloin, kun 3,5″ värillinen kosketusnäyttö on käyttöympäristössä hyödyllinen.
TSC MB241TR-A001-0202 on saman kosketusnäytöllisen RFID-rakenteen 203 dpi:n versio, jossa painotetaan suurempaa tulostusnopeutta 300 dpi:n tarkkuuden sijasta.
Takuu
TSC ilmoittaa MB241-sarjan perustulostimille kahden vuoden rajoitetun valmistajan takuun. TSC:n nykyisen MB241 RFID -tuotesivun FAQ-osiossa RFID-versiolle ilmoitetaan kuitenkin 1 vuoden tehdastakuu ja saatavana olevat laajennetut takuupaketit. RFID-kokoonpanossa sovellettava takuuaika tulee siksi varmistaa tuotekohtaisesti ennen tilausta.
Huolto- ja asiantuntijapalvelut
Mininova auttaa MB341TR RFID -tulostimen, UHF RFID -etikettien, on-metal-tagien ja lämpösiirtoribbonien määrittelyssä. RFID-ratkaisussa voidaan huomioida käyttökohde, tagin fyysinen rakenne, kiinnityspinta, vaadittu lukuetäisyys ja tulostusympäristö.
Toimitussisältö
TSC:n MB241-sarjan dokumentaatio ilmoittaa vakiovarusteiksi Quick Start Guiden, USB-kaapelin ja virtajohdon. Tämän tuotteen varsinainen kokoonpano on MB341TR-A001-0202, 300 dpi, 3,5″ Touch LCD, UHF RFID + Tear, EU/EMEA. Mahdolliset muut toimitukseen kuuluvat osat varmistetaan tuotekohtaisesti ennen tilausta.
Mininovan B2B-palvelut ja projektitarjous
Mininova auttaa yritysasiakkaita UHF RFID -tulostusratkaisun suunnittelussa ja oikean RFID-etiketin, tulostusmateriaalin sekä ribbonin valinnassa. RFID-projekteissa tunnisteen toiminta tulee varmistaa käytettävällä tagilla ja siinä fyysisessä käyttöympäristössä, jossa tunnistetta todella käytetään.
Pyydä tarjous TSC MB341TR-A001-0202 -tulostimesta, RFID-etiketeistä ja käyttökohteeseen soveltuvasta tulostusratkaisusta.
Valmistajan linkit
TSC MB241 Series – valmistajan virallinen tuotesivu:
TSC MB Series – Industrial Printers
TSC MB241 Series – valmistajan datasheet:
TSC MB241 Series Data Sheet (PDF)
TSC MB241 Series – valmistajan User Manual:
TSC MB241 Series User Manual (PDF)
English Brief
TSC MB341TR-A001-0202 is a 300 dpi industrial UHF RFID label printer featuring a 3.5-inch color touch LCD. It supports thermal transfer and direct thermal printing, print speeds up to 228.6 mm/s and a maximum print width of 105.7 mm. The integrated RFID system supports RAIN UHF Passive tags compliant with GS1 EPC Gen2 v2 / ISO 18000-63, including standard and on-metal tag constructions. This EU/EMEA configuration features RFID with tear-off handling, 256 MB Flash, 256 MB SDRAM, USB, USB Host, RS-232, Ethernet, RTC and Wi-Fi-ready capability.
MB341TR, 300dpi, 3.5-INCH LCD, DRAM 256MB/FLASH 256MB, USB+RS-232+ETHERNET+USB HOST+RTC,Wi-Fi READY, UHF RFID+TEAR, EU EMEA
