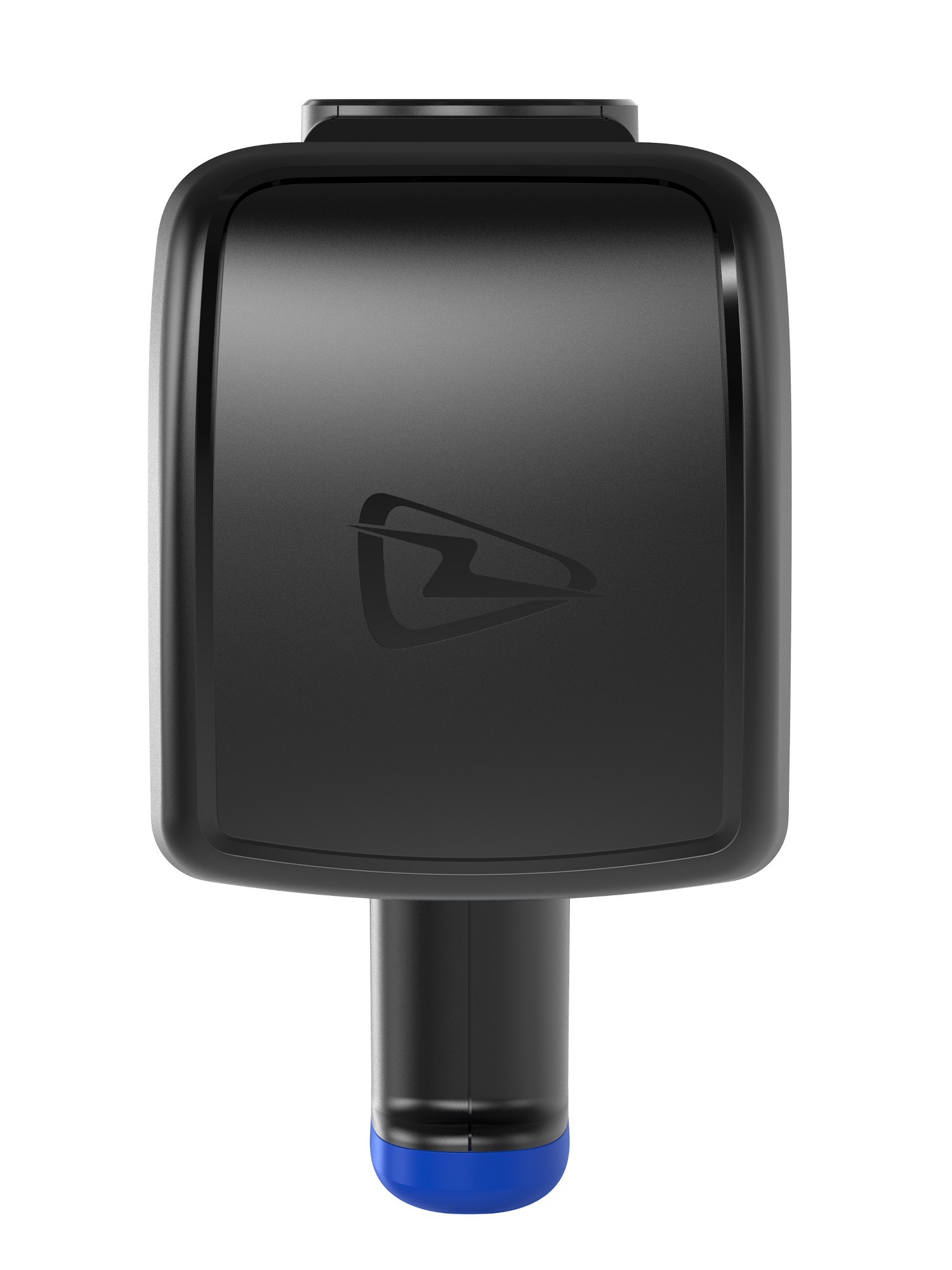

TSL 3138-EX1-EU-DEMO – UHF RFID -ratkaisun kokeiluun
TSL 3138-EX1-EU-DEMO sisältää Technology Solutionsin 3138-EX1-EU-lukijan ja 45 W USB-C Power Delivery -virtalähteen. Paketti sopii RFID-tunnisteiden, lukuympäristön ja sovellusyhteyden arviointiin ennen laajempaa yrityshankintaa. Demopaketti tarkoittaa tässä tuotteen kokoonpanoa; mahdollinen lainaus- tai kokeilusopimus sovitaan erikseen.
Oikea alueversio ja toimitussisältö
TSL 3138-EX1-EU-DEMO käyttää EU:n ETSI Lower Band -taajuusaluetta 865–868 MHz. Lukijassa on USB-C-liitäntä eikä tässä versiossa ole 2D-viivakoodikameraa. Nämä ovat olennaiset erot, kun verrataan sarjan eri tuotekoodien sisältöä. Samannäköinen imager-versio tai toiselle taajuusalueelle tarkoitettu lukija ei vastaa tätä pakettia.
Toimitussisältöön kuuluu USBC-PSU-KIT45, 45 W USB-C PD -virtalähde. Valmistajan virtalähdepaketissa ovat UK-, US-, EU- ja AU-pistokesovittimet, jotka vastaavat tyyppejä G, A, C ja I. EU-pistokesovitin on siis mukana. Puhelin, tabletti ja niiden kiinnikkeet eivät kuulu tässä määriteltyyn demopakettiin.
Tekniset tiedot
| Pakettikoodi | TSL 3138-EX1-EU-DEMO |
|---|---|
| Lukijan tuotekoodi | 3138-EX1-EU |
| RFID-alue | ETSI Lower Band: 865–868 MHz |
| Viivakoodikamera | Ei imageria |
| Liitäntä | USB-C ja Bluetooth |
| Lukijatekniikka | Impinj E710 -pohjainen UHF-moduuli |
| RFID-standardit | EPC Class 1 Gen 2 / RAIN RFID |
| Antennin polarisaatio | Oikeakätinen ympyräpolarisaatio |
| Tallennustila | 32 Gt sisäinen muisti |
| Akkukahva | 25,4 Wh, 7,3 V, ladattava Li-polymeeri |
| Mitat | 158 × 98 × 170 mm |
| Paino | 550 g Power Handle -kahvan kanssa |
| Suojaus | IP54 |
| Käyttölämpötila | −10…+50 °C |
| Virtalähde | USBC-PSU-KIT45, 45 W USB-C PD |
RFID-luku ja sovellusyhteys
TSL 3138-EX1-EU-DEMO mahdollistaa sähköisten tunnisteiden lukemisen ilman, että jokaista painettua koodia kohdistetaan erikseen kameralle. Sovellus määrittää, mitkä tunnisteet hyväksytään, miten toistuvat havainnot käsitellään ja mitä käyttäjälle näytetään. Tämä on tärkeää esimerkiksi inventoinnissa, jossa sama tuote voi näkyä lukijalle useita kertoja.
Lukija käyttää TSL:n ASCII-komentoprotokollaa. Bluetooth- ja USB-yhteyden soveltuvuus tarkistetaan päätelaitteen ja sovelluksen mukaan. Käyttöjärjestelmän tuki ei yksin takaa, että asiakkaan nykyinen ohjelmisto osaa hyödyntää kaikkia lukijan toimintoja. Valmistajan esimerkkisovellukset auttavat arvioimaan lukemista ja integraation toimintatapaa.
TSL 3138-EX1-EU-DEMO ei lue painettuja viivakoodeja kameralla, koska paketissa oleva EX1-versio on ilman imageria. Jos työnkulku edellyttää sekä RFID:tä että 1D/2D-koodeja, valitaan toinen kokoonpano tai erillinen viivakoodinlukuratkaisu. Tätä eroa kannattaa arvioida jo pilotin suunnittelussa.
Lukualue ja pilotin toteutus
Valmistaja ilmoittaa sarjalle enintään noin yhdeksän metrin RFID-lukuetäisyyden. TSL 3138-EX1-EU-DEMO arvioidaan kuitenkin omilla tunnisteilla ja niiden todellisilla asennuspaikoilla. Tunnisteen antenni, metalliset pinnat, nesteet sekä tunnisteiden suunta ja ympäristö vaikuttavat tulokseen. Enimmäisetäisyys ei ole kaikille käyttökohteille annettu takuu.
Pilottiin kannattaa valita sekä helposti luettavia tuotteita että hankalia kohteita. Testaa yksittäinen tunniste, tiheästi pakattu laatikko ja hylly, jossa viereiset tuotteet on erotettava toisistaan. Sopiva lähetysteho ja sovelluksen suodatus valitaan työvaiheen mukaan; suurin mahdollinen lukualue ei ole aina paras valinta.
Lataus, lisävarusteet ja yrityshankinta
Demopaketti sisältää USB-C-virtalähteen, joten latausratkaisua ei tarvitse valita pelkän lukijan perusteella. Sarjan telakointi ja ePop-Loq-päätelaitekiinnitykset ovat erillisiä lisävarusteita. USB-C-kokoonpanoa ei pidä sekoittaa kosketinnastoilla varustettuun EX2-versioon.
Pyydä tarjous Mininovalta tuotekoodilla TSL 3138-EX1-EU-DEMO. Ilmoita käytettävä päätelaite, ohjelmisto, tunnisteet ja arvioitu laitemäärä. Hankinnassa voidaan samalla suunnitella lisäkiinnikkeet ja valmistajan erillinen ylläpitosopimus. Pilotin hyväksymiskriteerit määritetään omien työvaiheiden mukaan ennen usean laitteen hankintaa.
Tutustu RFID-lukijoiden valikoimaan.
Tunnisteiden tallennus ja käyttäjän palaute
Sisäinen 32 Gt:n muisti mahdollistaa luettujen tunnistetietojen tallentamisen. Offline-tallennuksen toteutus, aikaleimat ja tietojen siirtäminen taustajärjestelmään valitaan sovelluksen mukaan. Pilotissa on hyödyllistä testata myös tilanne, jossa yhteys päätelaitteeseen katkeaa, sekä se, miten tiedot yhdistetään yhteyden palattua.
Lukijan kaiutin, värinä ja LED-valot voivat antaa palautetta käyttäjälle. Sovelluksessa voidaan määritellä eri palaute hyväksytylle tunnisteelle ja poikkeamalle. Työpisteen melutaso ja käsineiden käyttö vaikuttavat siihen, mikä palautetapa on käytännössä helposti havaittavissa.
RFID-lukija tukee myös tunnisteiden kirjoittamista. Kirjoitusoikeudet, tunnisteen muistialue ja tarkistuksen toimintatapa määritetään ennen tuotantokäyttöä. Kirjoitusetäisyys voi olla lyhyempi kuin lukuetäisyys, joten kirjoitus testataan erikseen. Jos tarkoitus on vain inventoida olemassa olevia tunnisteita, sovellukseen voidaan rajata tarvittavat lukutoiminnot ja välttää tahattomat muutokset tunnisteiden sisältöön.
Valmistajan tuotetiedot
English Brief
TSL 3138-EX1-EU-DEMO combines the 3138-EX1-EU UHF RFID reader without a barcode imager and the USBC-PSU-KIT45 45 W USB-C PD power supply with plug adapters. The reader operates in the EU 865–868 MHz lower band. Host devices and mounting accessories are separate.
