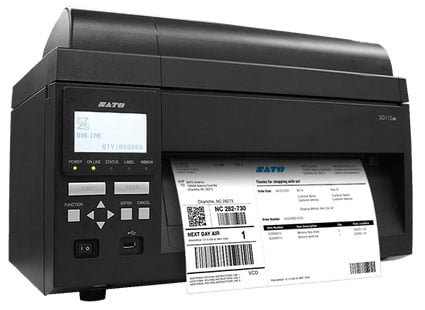

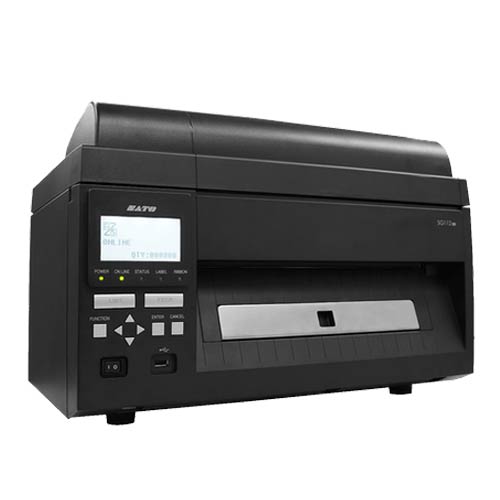

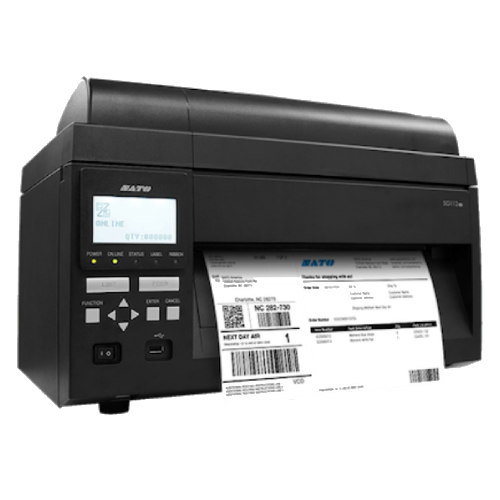

SATO WWSG0400N – SG112-ex STD 305 dpi leveän formaatin teollisuustarratulostin
SATO WWSG0400N – SG112-ex STD on suurikokoisten etikettien tuotantoon suunniteltu leveän formaatin teollisuustulostin. Sen 305 dpi:n tulostustarkkuus, jopa 266,7 mm:n tulostusleveys ja 420 mm:n enimmäistulostuspituus mahdollistavat huomattavasti tavallisia 4 ja 6 tuuman teollisuustulostimia suurempien etikettien tuottamisen.
SG112-ex tukee sekä lämpösiirto- että suoralämpötulostusta. Se on suunniteltu erityisesti suuriin compliance-, kemikaali-, kuljetus-, lava-, varasto- ja tuotantoetiketteihin, joissa suuri määrä informaatiota halutaan sijoittaa yhdelle selkeästi luettavalle etiketille.
Käyttötarkoitus
SG112-ex ratkaisee tilanteet, joissa tavallisen teollisen etikettitulostimen tulostusleveys ei riitä. Suurelle etikettipinnalle voidaan yhdistää esimerkiksi tuotetiedot, käsittelyohjeet, varoitustekstit, GHS-piktogrammit, 1D- ja 2D-viivakoodit, lähetys- ja vastaanottotiedot sekä muu prosessissa tarvittava informaatio.
Yhden suuren etiketin käyttö useiden pienempien etikettien sijasta voi yksinkertaistaa merkintäprosessia ja vähentää etikettien käsittelyyn kuluvaa työaikaa. Suurikokoisen etiketin informaatio on myös helpommin havaittavissa etäältä esimerkiksi varasto-, tuotanto- ja kemikaaliympäristöissä.
Keskeiset ominaisuudet
- SATO SG112-ex -sarjan leveän formaatin teollisuustulostin
- täsmällinen tuotekoodi WWSG0400N
- Standard / STD -kokoonpano
- lämpösiirto- ja suoralämpötulostus
- 305 dpi / 12 pistettä/mm
- enimmäistulostusleveys 266,7 mm / 10,5″
- enimmäistulostuspituus 420 mm / 16,5″
- tulostusnopeudet 75, 100, 125 ja 150 mm/s
- Continuous- ja Tear-off-tulostustavat
- rulla- ja fanfold-materiaalit
- materiaalileveys jopa 300 mm taustapaperin kanssa
- materiaalirulla enintään 200 mm ulkohalkaisijaltaan
- 300 metrin lämpösiirtoribbon
- ribbonin leveys 145–273 mm
- I-Mark- ja Label Gap -materiaalitunnistus
- USB 2.0
- 10BASE-T/100BASE-TX Ethernet
- RS-232C
- IEEE1284
- EXT-liitäntä
- SD-korttipaikka
- taustavalaistu graafinen LCD-näyttö
- teolliseen käyttöön suunniteltu kestävä rakenne
Tekniset tiedot
| Valmistaja | SATO |
|---|---|
| Tuotekoodi | WWSG0400N |
| Malli | SG112-ex STD |
| Tuotetyyppi | Leveän formaatin teollinen etiketti- ja viivakooditulostin |
| Tulostustekniikka | Lämpösiirto / Thermal Transfer ja suoralämpö / Direct Thermal |
| Tulostustarkkuus | 305 dpi / 12 pistettä/mm |
| Tulostusnopeudet | 75, 100, 125 ja 150 mm/s / 3, 4, 5 ja 6 ips |
| Enimmäistulostusleveys | 266,7 mm / 10,5″ |
| Enimmäistulostuspituus | 420 mm / 16,5″ |
| Tulostustavat | Continuous ja Tear-off |
| Materiaalin kohdistus | Keskitetty |
| Materiaalileveys | Jopa 300 mm taustapaperin kanssa; tarkka alue riippuu tulostustavasta |
| Materiaalin paksuus | 0,08–0,27 mm, etiketti + taustapaperi |
| Materiaalit | Rulla- ja fanfold-materiaalit, stanssatut etiketit |
| Materiaalirullan enimmäishalkaisija | 200 mm |
| Materiaalirullan keskiö | 76 mm / 3″ |
| Materiaalin kelaussuunta | Face-in / Face-out |
| Materiaalitunnistus | I-Mark / reflective ja Label Gap / transmissive |
| Ribbonin leveys | 145–273 mm |
| Ribbonin enimmäispituus | 300 m |
| Ribbonin enimmäishalkaisija | 70 mm |
| Ribbonin keskiö | 25,6 mm sisähalkaisija |
| Ribbonin kelaussuunta | Face-in |
| USB | USB 2.0 High Speed, Type A ja Type B |
| Ethernet | 10BASE-T / 100BASE-TX, IPv4 / IPv6 |
| Sarjaliitäntä | RS-232C, D-sub 9-pin |
| Rinnakkaisliitäntä | IEEE1284 |
| Muut liitännät | EXT ja SD-korttipaikka |
| Flash-muisti | 40 MB, käyttäjäalue 4,5 MB |
| RAM | 64 MB SDRAM |
| Prosessori | 32-bit RISC, 250 MHz |
| Näyttö | Graafinen 128 × 64 pisteen taustavalaistu LCD |
| Virransyöttö | AC 100–240 V ±10 %, 50/60 Hz |
| Mitat | 475 × 313,4 × 319,2 mm (L × S × K) |
Mallikohtaiset erot – WWSG0400N
WWSG0400N on SG112-ex-sarjan Standard-versio. Se käyttää Continuous- ja Tear-off-tulostustapoja eikä sisällä integroitua automaattileikkuria. Leikkurilla varustettu SG112-ex on erillinen tuotekokoonpano.
SG112-ex-mallin keskeinen ero SATOn tavallisiin teollisiin 4 ja 6 tuuman etikettitulostimiin on erittäin suuri tulostusalue. WWSG0400N tulostaa jopa 266,7 mm leveän ja 420 mm pitkän alueen yhdelle etiketille.
305 dpi leveässä formaatissa
SG112-ex käyttää 305 dpi:n eli 12 pistettä/mm:n tulostustarkkuutta. Tarkkuus mahdollistaa suuren etikettipinnan lisäksi pienten tekstien, yksityiskohtaisen grafiikan sekä 1D- ja 2D-viivakoodien tulostamisen selkeästi.
Tämä on erityisen tärkeää compliance-etiketeissä, joissa yhdelle suurelle etiketille voidaan joutua sijoittamaan suuri määrä tekstiä, varoitusmerkintöjä ja koneellisesti luettavia tunnisteita.
266,7 mm:n tulostusleveys
266,7 mm:n eli 10,5 tuuman enimmäistulostusleveys on SG112-ex-mallin tärkein valintaperuste. Tulostimeen voidaan käyttää jopa 300 mm leveää materiaalia taustapaperi mukaan lukien.
Leveä tulostusalue mahdollistaa esimerkiksi suurikokoisten lava-, kemikaali-, kuljetus- ja tuotantoetikettien tulostamisen yhdellä kertaa. Tavallisen 4 tai 6 tuuman etikettitulostimen sijasta tarvitaan näin vain yksi leveän formaatin tulostusprosessi.

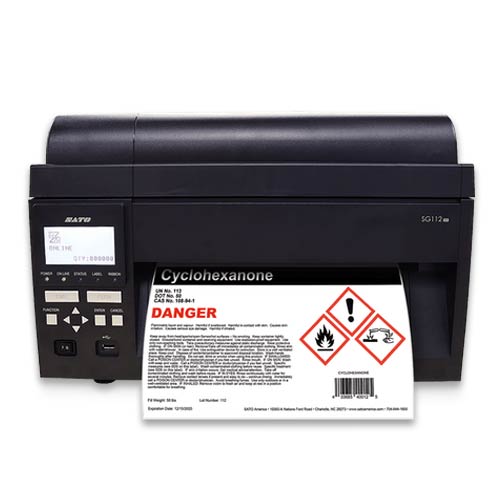

GHS- ja kemikaalimerkinnät
SG112-ex soveltuu erityisen hyvin suurikokoisiin GHS- ja kemikaalimerkintöihin, joissa etiketille tarvitaan esimerkiksi tuotteen nimi, varoitussanat, vaaralausekkeet, turvalausekkeet, piktogrammit, valmistajan tiedot ja muut sääntelyn tai käyttökohteen edellyttämät tiedot.
Oikea etikettimateriaali ja ribbon tulee valita kemikaalin, pakkauksen materiaalin, käyttöympäristön ja merkinnältä vaadittavan käyttöiän perusteella.
Suoralämpö vai lämpösiirto?
Suoralämpötulostuksessa käytetään lämpöherkkää materiaalia ilman erillistä ribbonia. Se soveltuu esimerkiksi lyhyemmän käyttöiän sisäisiin logistiikka-, varasto- ja kuljetusmerkintöihin.
Lämpösiirtotulostuksessa kuva muodostetaan ribbonin avulla. Oikein valittu paperi- tai synteettinen materiaali sekä wax-, wax/resin- tai resin-ribbon mahdollistavat käyttökohteen mukaan pitkäikäisemmän sekä kulutusta, kosteutta, lämpötilaa tai kemikaaleja paremmin kestävän merkinnän.
Materiaalit
SG112-ex käsittelee rulla- ja fanfold-materiaaleja sekä stanssattuja etikettejä. Materiaalin paksuusalue on 0,08–0,27 mm etiketti ja taustapaperi yhdessä.
Rullamateriaalin enimmäisulkohalkaisija on 200 mm ja keskiön sisähalkaisija 76 mm. Tulostin tukee sekä face-in- että face-out-kelattuja etikettirullia.
Auto Feed -toimintoa käytettäessä SATO määrittelee materiaalin vähimmäispaksuudeksi 0,12 mm.

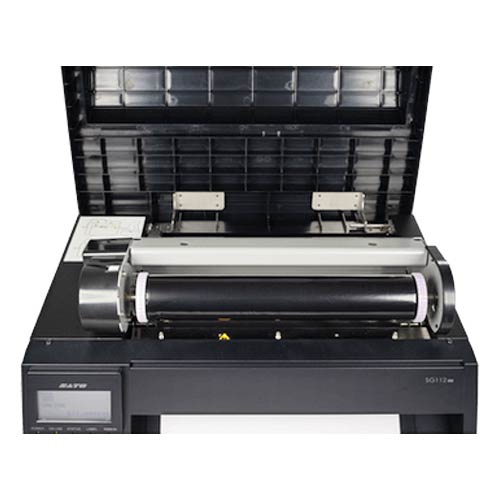

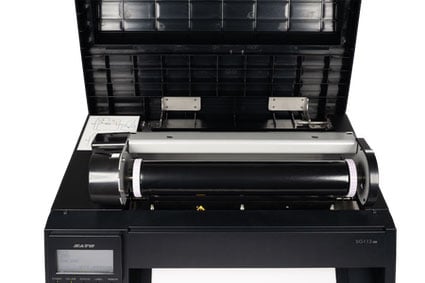

Ribbonit
Lämpösiirtotulostuksessa SG112-ex käyttää 145–273 mm leveitä ribboneita. Ribbonin enimmäispituus on 300 metriä, enimmäisulkohalkaisija 70 mm ja keskiön sisähalkaisija 25,6 mm. Ribbonin kelaussuunta on face-in.
Ribbon tulee valita etikettimateriaalin ja käyttöympäristön perusteella. Paperimateriaaleille voidaan käyttää käyttötarpeen mukaan wax- tai wax/resin-ribbonia, kun taas vaativat synteettiset materiaalit edellyttävät usein resin-ribbonia.
Viivakoodit
SG112-ex tukee teollisuudessa yleisesti käytettyjä lineaarisia ja kaksiulotteisia viivakoodeja. 2D-koodeihin kuuluvat muun muassa QR Code ja Micro QR, PDF417 ja MicroPDF, MAXICode sekä GS1 DataMatrix.
305 dpi:n tulostustarkkuus mahdollistaa viivakoodien yhdistämisen suureen määrään tekstiä ja grafiikkaa samalla leveällä etiketillä.

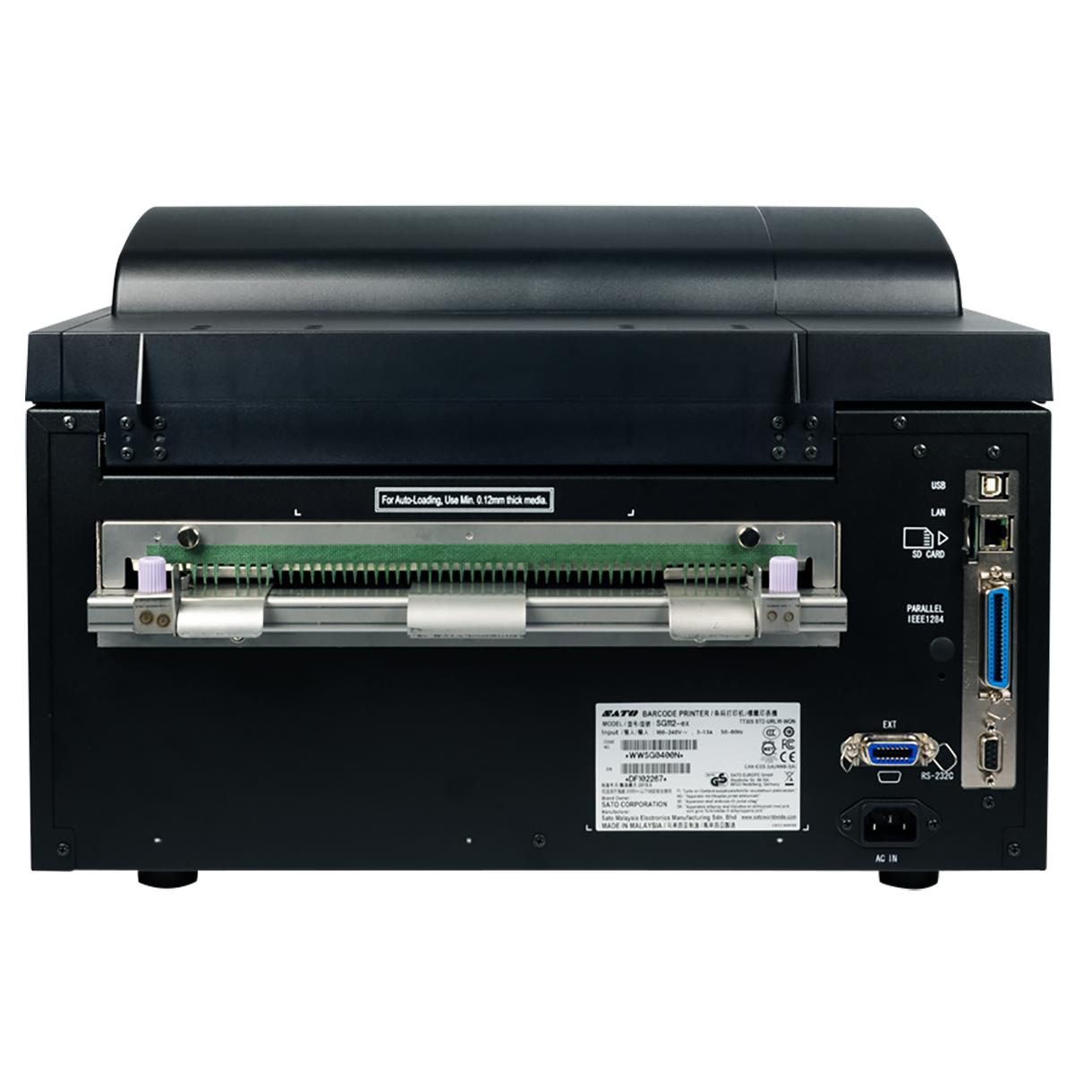

Liitännät ja integraatio
WWSG0400N tarjoaa USB 2.0-, Ethernet-, RS-232C- ja IEEE1284-liitännät sekä EXT-liitännän ja SD-korttipaikan. Ethernet tukee TCP/IP-ympäristössä muun muassa IPv4- ja IPv6-protokollia.
Monipuoliset liitännät helpottavat SG112-ex:n käyttöönottoa sekä uusissa järjestelmissä että olemassa olevien teollisten tulostusratkaisujen yhteydessä.
Käyttö ja ylläpito
Tulostimessa on taustavalaistu graafinen LCD-näyttö ja erilliset tilaa ilmaisevat LED-merkkivalot. Ne helpottavat materiaalin, ribbonin ja tulostimen toimintatilan valvontaa tuotantoympäristössä.
Tulostuspää, platen-tela ja materiaalirata tulee puhdistaa säännöllisesti. Leveä tulostuspää tekee oikean materiaalin, ribbonin ja tulostusasetusten valinnasta erityisen tärkeää tasaisen tulostuslaadun ja tulostuspään käyttöiän kannalta.
Lisävarusteet
SG112-ex-sarjaan on saatavana käyttökohteen mukaan valmistajan määrittelemiä lisävarusteita ja materiaalinkäsittelyratkaisuja. Automaattileikkuria tarvitsevaan käyttöön tulee valita SG112-ex Cutter -kokoonpano Standard-mallin sijasta.
Rinnakkaismallit
SATO WWSG0400N: tämä tuote – SG112-ex Standard, 305 dpi, Continuous / Tear-off.
SATO WWSG0410N: SG112-ex 305 dpi -kokoonpano integroidulla leikkurilla käyttökohteisiin, joissa etiketti halutaan katkaista automaattisesti tulostuksen yhteydessä.
Jos 266,7 mm:n tulostusleveyttä ei tarvita, SATOn CL6NX Plus -sarja tarjoaa kompaktimman teollisen vaihtoehdon enintään noin 6,5 tuuman tulostusleveydelle.
Käyttökohteet
- GHS- ja kemikaalietiketit
- suuret compliance-etiketit
- lavalaput ja lavatunnisteet
- kuljetus- ja lähetysetiketit
- varastonhallinnan merkinnät
- tuotannon tunnisteet
- autoteollisuuden merkinnät
- metalli- ja kemianteollisuuden merkinnät
- suuret 1D- ja 2D-viivakoodietiketit
- leveät tuote- ja pakkausetiketit
Toimitussisältö
Toimitukseen kuuluu SATO WWSG0400N SG112-ex STD 305 dpi -teollisuustarratulostin sekä valmistajan kyseiselle EU/EMEA-kokoonpanolle määrittelemät vakiotoimituksen osat. Etikettimateriaalit ja lämpösiirtoribbonit valitaan käyttökohteen mukaan erikseen.
Takuu
SATO SG112-ex -tulostimen takuussa noudatetaan SATOn voimassa olevia alueellisia valmistajan takuuehtoja. Takuu- ja RMA-tapaukset käsitellään valmistajan tai valtuutetun huoltokanavan kautta.
Huolto
SG112-ex on teolliseen käyttöön suunniteltu tulostin, mutta säännöllinen puhdistus ja kuluvien osien kunnossapito ovat olennaisia luotettavan toiminnan kannalta. Tulostuspää, platen-tela ja materiaalirata tulee pitää puhtaina ja tulostuksessa käyttää materiaalille soveltuvia lämpö- ja nopeusasetuksia.
Mininovan B2B-palvelut
Leveän formaatin etikettitulostuksessa tulostimen lisäksi ratkaisevia ovat materiaalin leveys, etikettikoko, liima, pintamateriaali, ribbon ja käyttöympäristö. Mininova auttaa määrittämään SG112-ex:lle käyttökohteeseen sopivan materiaalikokonaisuuden.
Tarvitsetko yli 6 tuuman levyisiä teollisuus-, GHS-, lava- tai logistiikkaetikettejä? Ota yhteyttä Mininovaan.
Valmistajan linkit
SATO SG112-ex – valmistajan virallinen tuotesivu:
SATO SG112-ex Industrial Thermal Printer
SATO SG112-ex – valmistajan virallinen EU-tuoteresurssisivu:
SATO SG112-ex Series – Resources
SATO SG112-ex – virallinen datasheet:
SATO SG112-ex Technical Specification (PDF)
English Brief
SATO WWSG0400N – SG112-ex STD is a 305 dpi wide-format industrial direct thermal and thermal transfer label printer designed for large compliance, GHS, logistics, pallet, warehouse and manufacturing labels. It provides an exceptionally wide maximum print area of 266.7 mm (10.5″) and a maximum print length of 420 mm, with selectable print speeds from 75 to 150 mm/s. SKU WWSG0400N is the Standard model supporting Continuous and Tear-off operation; automatic cutting requires the separate cutter configuration. The printer handles roll and fan-fold media and thermal transfer ribbons up to 273 mm wide and 300 metres long. Standard interfaces include USB 2.0, Ethernet, RS-232C and IEEE1284, making the SG112-ex particularly suitable when conventional 4-inch or 6-inch industrial printers do not provide sufficient print width.
