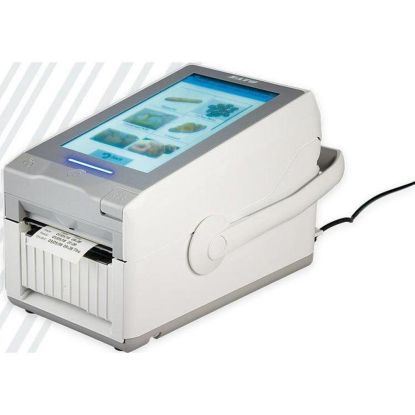

SATO WWFX31241NLB-EU FX3-LX 305 dpi linerless-tarratulostin taustapaperittomille etiketeille, akkusarjalla sekä USB- ja Ethernet-liitännöillä
SATO WWFX31241NLB-EU on 305 dpi:n FX3-LX-tulostin ruoka-, tuote- ja varastomerkintöihin. Seitsemän tuuman kosketusnäyttö ja AEP-sovellusalusta mahdollistavat ohjatun etikettitulostuksen työpisteessä. Tämä EU-versio on taustapaperittomien etikettien käsinrepäisyyn tarkoitettu kokoonpano USB- ja Ethernet-liitännöillä. Tilauskoodissa on myös akkusarja.

Käyttötarkoitus
Kun merkinnät tehdään lähellä tuotetta, kosketusnäytöltä valittava etikettipohja vähentää erillisten työvaiheiden tarvetta. Tulostin sopii esimerkiksi keittiön päiväysmerkintöihin, myymälän tuotetarroihin ja varaston tunnisteisiin. Käyttöön valitaan omaan prosessiin sopiva sovellus, tietosisältö ja materiaali.
Tulostustapa ja tarkkuus
Suora lämpötulostus (DT) muodostaa merkinnän lämpöherkälle pinnalle ilman värinauhaa. Tarkkuus on 305 dpi ja tulostusleveys enintään 80 mm. Viivakoodin koko, materiaalin pinta ja käyttöolosuhteet vaikuttavat luettavuuteen ja merkinnän säilymiseen.
Liitännät ja tietoliikenne
USB 2.0 Type B yhdistää tulostimen tietokoneeseen ja Ethernet langalliseen verkkoon. Kolme USB Type A -porttia palvelee yhteensopivia oheislaitteita. NFC kuuluu sarjan ominaisuuksiin. WLAN- ja Bluetooth-moduulia ei ole ilmoitettu tähän N-tilausversioon, joten akkusarja ei tarkoita langatonta verkkoyhteyttä.
Kosketusnäyttö ja käyttäjän opastus
Seitsemän tuuman värikosketusnäytön tarkkuus on 480 × 800. Laitteessa on materiaalin latausta, puhdistusta ja muita työvaiheita opastavia videoita. Valmistajan käyttöohje luettelee myös suomen käyttöliittymäkieliin. Sovelluksen näkymät ja tulostuspohjat määritellään erikseen.
AEP ja ohjelmistolisenssit
AEP mahdollistaa laitteen sisäisen sovelluksen ja itsenäisen tulostuksen ilman jatkuvaa PC-ohjausta. Etikettipohjat, tuotetietokanta, päiväyslaskenta ja järjestelmäyhteydet suunnitellaan käyttöönotossa. Kaupallisten suunnitteluohjelmien lisenssit, sovellustyö, integraatiot ja SOS-palvelutilaus sovitaan erikseen; niiden sisältymistä laitehintaan ei oleteta.
Varustelu ja etiketin käsittely
Linerless-varustelu mahdollistaa taustapaperittoman lämpöetiketin käytön Linerless tearoff -tilassa. Valmis etiketti irrotetaan käsin. Tähän L-versioon ei ole ilmoitettu automaattista leikkuria; automaattinen katkaisu edellyttää eri varustelua.
Suositellut etikettimateriaalit
SATO WWFX31241NLB-EU käyttää hyväksyttyä taustapaperitonta lämpöetikettiä, jonka leveys on 32–82 mm ja pituus 20–500 mm Linerless tearoff -tilassa. Kun etiketin pituus on 20–23 mm, nopeus rajoitetaan enintään 127 mm/s:iin. Yli 100 mm:n etiketeillä ulostulo testataan, jotta liimapinta ei tartu alustaan. Materiaalin pinnoite, liima ja paksuus vahvistetaan valmistajan kanssa valitulle rullalle.
Rullakoko ja materiaalin tunnistus
Valmistajan ohjeen mukainen rullan ulkohalkaisija on enintään 105 mm noin yhden tuuman hylsyllä ja 90 mm 40 mm:n hylsyllä. Käyttöohje nimeää pienemmän hylsyn 26 mm:ksi, esite 25 mm:ksi; sovitus tarkistetaan rullatoimittajalta. Ohjain säädetään hylsyn mukaan. Anturivalinta tehdään materiaalin ja tulostustilan perusteella.
Virransyöttö ja tulostusnopeus
Tilauskoodissa on Battery Kit -akkusarja. Akkukäyttö tarvitsee sekä akun että kiinnityssarjan; niiden tarkka pakkauslista vahvistetaan toimituserästä. Akkukäytössä nopeus on enintään 101 mm/s. Akun käyttöaikaan vaikuttavat työ, materiaali ja virransäästöasetukset. Verkkolaite toimii 100–240 V:n vaihtojännitteellä. Sarjan akun nimellisarvot ovat 14,4 V ja 1950 mAh.
Tekniset tiedot
| Valmistaja ja tilauskoodi | SATO WWFX31241NLB-EU |
|---|---|
| Malli ja tekniikka | FX3-LX, suora lämpötulostus (DT) |
| Tulostustarkkuus | 305 dpi / 12 pistettä/mm |
| Tulostusalue enintään | 80 mm leveä × 500 mm pitkä |
| Enimmäisnopeus | 152 mm/s verkkolaitteella; 101 mm/s akkukäytössä, materiaalirajat huomioiden |
| Tämän version käsittely | Linerless, käsinrepäisy |
| Akkusarja tilauskoodissa | Battery Kit; tarkka pakkauslista vahvistetaan |
| Materiaalin leveys | 32–82 mm, linerless |
| Etiketin pituus käytettävässä tilassa | 20–500 mm; 20–23 mm enintään 127 mm/s |
| Rullan enimmäishalkaisija | 105 mm noin 1 tuuman hylsyllä; 90 mm 40 mm:n hylsyllä |
| Liitännät | USB 2.0 Type B, 3 × USB Type A, Ethernet, NFC |
| Langattomat verkkoliitännät | WLAN/Bluetooth-lisävaruste ei sisälly ilmoitettuun kokoonpanoon |
| Näyttö ja kello | 7 tuuman värikosketusnäyttö, 480 × 800; RTC vakiona |
| Tulostinkielet | SBPL, SZPL, SDPL, SIPL, STCL, SEPL |
| Muisti | 4 Gt Flash ROM, 1 Gt SDRAM |
| Mitat L × S × K | 132 × 225 × 180 mm, perusmalli akkukiinnityssarjalla; varusteiden tilantarve tarkistettava |
| Painon viitearvo | 3,0 kg, perusmalli akkukiinnityssarjalla, esitteen viitearvo; ei pakatun toimituksen paino |
| Käyttöympäristö | 5–35 °C, 30–75 % RH, ei kondensoitumista |
| Toimitusalue | EU-tilauskoodi, EU-virtajohto tuoteluettelossa |
Yhteensopivuus ja käyttöönotto
Tulostinkielen, ajurin ja sovelluksen yhteensopivuus tarkistetaan käytettävässä järjestelmässä. Valmistajan lataussivulla ovat Windows-ajurit ja AEP-työkalut. Skannerit, näppäimistöt ja muut oheislaitteet valitaan niiden liitännän sekä sovelluksen tuen perusteella. RTC-kello tukee päiväys- ja aikatoimintoja, joiden säännöt määritellään sovelluksessa.
Käyttökohteet
Ruokapalvelussa voidaan tulostaa valmistus- ja säilyvyysmerkintöjä. Kaupassa laitetta käytetään tuote- ja hintatarroihin, tuotannossa erämerkintöihin ja varastossa tunnistamiseen. Oikeat tuotetiedot ja etikettipohjat vahvistetaan käyttöönotossa. Laite ei itsessään varmista merkintöjen sisällön oikeellisuutta.
Rakenne ja sijoittaminen
Perusrungon mitat ovat 132 × 225 × 161 mm. Akkukiinnityssarja nostaa perusmallin korkeuden 180 mm:iin. Leikkuri ja muu varustelu voivat vaikuttaa lopulliseen tilantarpeeseen ja painoon. Sarjan IPX2-roiskesuojaus ei tarkoita vesipesun kestävyyttä. Materiaalin ulostulolle, kannen avaamiselle ja kaapeleille jätetään tilaa.
Lisävarusteet
Sarjaan saa akkuja, akkukiinnityssarjan, latausaseman, erillisen laturin ja WLAN/Bluetooth-moduulin. Materiaalinkäsittelyn muutokset sovitetaan nykyiseen kokoonpanoon. Seinäteline ei valmistajan lisävarusteohjeen mukaan tue akkukiinnityssarjaa, joten näitä ei valita samaan asennukseen.
Rinnakkaismallit
- SATO WWFX31241NLN-EU – FX3-LX 305 dpi, linerless, käsinrepäisy, verkkovirtaversio (ajantasainen saatavuus tuotesivulla).
- SATO WWFX31241NCB-EU – FX3-LX 305 dpi, leikkuri, akkusarja (ajantasainen saatavuus tuotesivulla).
- SATO WWFX31241NDB-EU – FX3-LX 305 dpi, etiketinirrotin, akkusarja (ajantasainen saatavuus tuotesivulla).
Takuu
SATO WWFX31241NLB-EU toimitetaan valmistajan soveltuvin takuuehdoin. SATO ilmoittaa yhden vuoden kaupallisen perustakuun ja ehdollisen alueellisen lisävuoden kelpoisille tuotteille. Toimituserän ehdot ja lisävuoden soveltuvuus vahvistetaan. Tulostuspäällä, telalla, leikkurilla ja akulla voi olla erilliset aika- tai käyttörajat.
Huolto, tuki ja takuulaajennukset
Tulostuspää, materiaalireitti ja leikkuri puhdistetaan käyttöohjeen mukaan. Huoltosopimuksen kattavuus, vasteaika, kuluvien osien käsittely ja mahdollinen takuulaajennus sovitaan ennen tilausta. SOS-etäylläpidon käyttö edellyttää soveltuvaa yhteyttä ja erikseen sovittua palvelua.
Toimitussisältö
Tilauskoodi yksilöi FX3-LX-tulostimen, edellä mainitun materiaalinkäsittelyn ja Battery Kit -akkusarjan. Tuoteluettelo mainitsee EU-virtajohdon. Verkkolaitteen ja muun pakkauksen tarkka sisältö tarkistetaan toimituserästä. USB-datakaapelin, etikettirullien, valmiin asiakassovelluksen tai kaupallisten ohjelmistolisenssien sisältymistä ei ole vahvistettu.
Valmistajan dokumentit
SATO FX3-LX -tuotesivu · Valmistajan tekninen tietolehti · Käyttöohjeet ja ajurit · Materiaalirajat käyttötiloittain · SATO-takuuehdot
English Brief
SATO WWFX31241NLB-EU is an FX3-LX 305 dpi direct thermal label printer with USB, Ethernet, a 7-inch colour touchscreen and AEP support. This SKU lists linerless tear-off capability, with manual label removal and a Battery Kit. Maximum speed is 152 mm/s on AC power and 101 mm/s with the appropriate battery equipment. WLAN/Bluetooth is an additional option. Application development, software licences and exact package contents must be confirmed separately.
