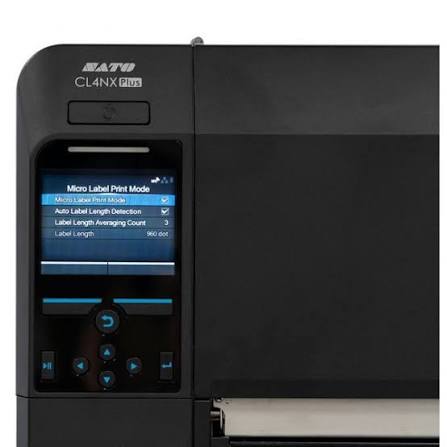

SATO WWCLP102NEU – CL4NX Plus 203 dpi teollinen etikettitulostin
SATO WWCLP102NEU – CL4NX Plus on vaativaan teolliseen etiketti- ja viivakooditulostukseen suunniteltu 4 tuuman lämpötulostin. Täsmällinen WWCLP102NEU-kokoonpano käyttää 203 dpi:n tulostuspäätä ja tukee sekä suoralämpö- että lämpösiirtotulostusta. Sen enimmäistulostusnopeus on 355 mm/s eli 14 ips ja enimmäistulostusleveys 104 mm.
CL4NX Plus on suunniteltu ympäristöihin, joissa tulostimelta edellytetään suurta kapasiteettia, materiaalijoustavuutta, helppoa ylläpitoa ja luotettavaa integraatiota yrityksen järjestelmiin. Tyypillisiä käyttökohteita ovat tuotanto, logistiikka, varastonhallinta, kuljetukset, elintarviketeollisuus, vähittäiskauppa ja terveydenhuolto.
Käyttötarkoitus
SATO WWCLP102NEU soveltuu erityisesti keskisuuriin ja suuriin etikettitulostusmääriin, joissa 203 dpi:n tarkkuus riittää viivakoodeille, teksteille, tuotetiedoille, logistisille tunnisteille ja tavalliselle grafiikalle ja joissa suuri tulostusnopeus on tärkeä valintaperuste.
Suoralämpötulostusta voidaan käyttää lämpöherkille etiketeille ilman värinauhaa. Lämpösiirtotulostuksessa käytetään värinauhaa, jolloin materiaalin ja ribbonin oikealla yhdistelmällä voidaan tuottaa pitkäikäisempiä ja käyttökohteen olosuhteisiin paremmin soveltuvia merkintöjä.
Keskeiset ominaisuudet
- teollinen 4 tuuman etiketti- ja viivakooditulostin
- täsmällinen SATO-tuotekoodi WWCLP102NEU
- SATO CL4NX Plus -sarja
- 203 dpi / 8 pistettä/mm
- suoralämpö- ja lämpösiirtotulostus
- tulostusnopeus jopa 355 mm/s / 14 ips
- enimmäistulostusleveys 104 mm
- 203 dpi -version enimmäistulostuspituus jopa 2500 mm taustapaperi mukaan lukien
- rulla- ja fanfold-materiaalit
- stanssatut ja jatkuvat materiaalit
- materiaalileveys 22–128 mm ilman taustapaperia
- materiaalin paksuus 0,060–0,268 mm
- materiaalirullan ulkohalkaisija enintään 265 mm
- lämpösiirtovärinauha enintään 600 m
- 3,5 tuuman TFT-värinäyttö
- USB 2.0
- Ethernet IPv4/IPv6
- RS-232C
- IEEE1284
- NFC
- langaton WLAN saatavana lisävarusteena
- SBPL sekä useita automaattisesti tunnistettavia emulaatiokieliä
- 1D- ja 2D-viivakoodien laaja tuki
- tulostuspään tarkistus ja muut itsediagnostiikkatoiminnot
- SATO Online Services -tuki
Tekniset tiedot
| Valmistaja | SATO |
|---|---|
| Tuotekoodi | WWCLP102NEU |
| Malli | CL4NX Plus |
| Tuotetyyppi | Teollinen etiketti- ja viivakooditulostin |
| Tulostusmenetelmä | Suoralämpö / Direct Thermal ja lämpösiirto / Thermal Transfer |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Enimmäistulostusnopeus | 355 mm/s / 14 ips |
| Enimmäistulostusleveys | 104 mm |
| Enimmäistulostuspituus | Jopa 2500 mm taustapaperi mukaan lukien 203 dpi -versiossa |
| Materiaalileveys | 22–128 mm ilman taustapaperia; 25–131 mm taustapaperin kanssa |
| Materiaalin paksuus | 0,060–0,268 mm |
| Materiaalit | Rulla- ja fanfold-materiaalit, stanssatut etiketit, jatkuva materiaali, paperit ja synteettiset materiaalit |
| Rullan enimmäishalkaisija | 265 mm |
| Rullakeskiö | 76 mm tai 101 mm |
| Rullan kelaussuunta | Face-in / face-out |
| Värinauhan enimmäispituus | 600 m; 450 m käytettäessä 39,5 mm leveää ribbonia |
| Värinauhan leveys | 39,5–128 mm |
| Värinauhan keskiö | 25,4 mm / 1″ |
| Materiaalitunnistus | I-mark / reflective ja label gap / transmissive |
| Vakioverkkoliitäntä | Ethernet IPv4/IPv6 |
| USB | USB 2.0 Type A ja Type B |
| Sarjaliitäntä | RS-232C |
| Muut liitännät | IEEE1284, EXT ja NFC |
| Wireless LAN | Lisävaruste |
| Tulostinkielet | SBPL; automaattisesti tunnistettavat SZPL, SDPL, SIPL, STCL ja SEPL -emulaatiot |
| Näyttö | 3,5″ TFT Full Color LCD, 320 × 240 RGB |
| Prosessorit | Dual CPU / Dual OS, 800 MHz + 800 MHz |
| Muisti | CPU1: 2 GB ROM / 256 MB RAM; CPU2: 4 MB ROM / 64 MB RAM |
| Mitat | 271 × 457 × 321 mm |
| Paino | 15,1 kg |
| Käyttölämpötila | 0–40 °C normaalissa tulostuskäytössä |
| Virtalähde | AC 100–240 V ±10 %, 50/60 Hz |
Mallikohtaiset erot – SATO WWCLP102NEU
SATO WWCLP102NEU on CL4NX Plus -sarjan 203 dpi:n teollinen lämpösiirtoversio. 203 dpi:n tulostuspää tarjoaa sarjan suuren, jopa 355 mm/s tulostusnopeuden ja soveltuu erityisesti tavanomaisiin logistisiin, tuotannollisiin ja varastonhallinnan etiketteihin.
Tämä SKU sisältää langalliset USB-, RS-232C- ja Ethernet-liitännät. Wireless LAN on CL4NX Plus -sarjan lisävaruste eikä kuulu SATO WWCLP102NEU:n tässä määriteltyyn vakiokokoonpanoon. Langattoman yhteyden tarve tulee siksi huomioida kokoonpanoa valittaessa.
203 dpi – kun nopeus ja kapasiteetti ovat keskeisiä
203 dpi on teollisen etikettitulostuksen yleinen tarkkuus ja soveltuu hyvin tavallisiin 1D- ja 2D-viivakoodeihin, lähetysmerkintöihin, lavalappuihin, varastoetiketteihin, tuotetunnisteisiin ja muihin merkintöihin, joissa erittäin pientä tekstiä tai poikkeuksellisen pieniä viivakoodeja ei tarvita.
CL4NX Plus -sarjasta on saatavana myös tarkempia 305 dpi:n ja 609 dpi:n versioita. Niitä kannattaa käyttää silloin, kun etikettikoko pienenee tai tulosteessa on erittäin pieniä merkkejä, tarkkaa grafiikkaa tai tiheitä viivakoodeja.
Tulostusnopeus ja tuotantokapasiteetti
SATO WWCLP102NEU:n enimmäistulostusnopeus on 355 mm/s eli 14 tuumaa sekunnissa. Suuri nopeus tekee 203 dpi:n versiosta sopivan jatkuvaan etikettituotantoon ja työpisteisiin, joissa tulostimen pitää pysyä tuotanto- tai logistiikkaprosessin tahdissa.
Todellinen käyttönopeus määräytyy materiaalin, ribbonin, etikettikoon, tulostustummuuden, tulostuslaadun ja sovelluksen mukaan. Suurin tekninen nopeus ei siksi ole automaattisesti oikea asetus jokaiselle materiaaliyhdistelmälle.
Materiaalit
SATO WWCLP102NEU käsittelee sekä rulla- että fanfold-materiaaleja. Tuettuja ovat stanssatut etiketit, jatkuvat materiaalit, paperipohjaiset materiaalit ja soveltuvat synteettiset etikettimateriaalit.
Materiaalin leveys voi olla 22–128 mm ilman taustapaperia ja 25–131 mm taustapaperin kanssa. Suuri, jopa 265 mm:n materiaalirulla vähentää rullanvaihtojen tarvetta pitkissä tuotantoajoissa.
Suoralämpö vai lämpösiirto?
Suoralämpötulostuksessa käytetään lämpöherkkää etikettimateriaalia eikä erillistä värinauhaa tarvita. Menetelmä soveltuu esimerkiksi lähetys- ja logistiikkaetiketteihin sekä muihin käyttökohteisiin, joissa merkinnältä ei vaadita pitkää käyttöikää tai erityistä ympäristönkestävyyttä.
Lämpösiirtotulostuksessa tulostus tehdään ribbonin avulla. Oikein valittu paperi- tai synteettinen etikettimateriaali sekä wax-, wax/resin- tai resin-ribbon mahdollistavat käyttökohteen mukaan huomattavasti pitkäikäisemmän ja mekaanista, kemiallista tai ympäristörasitusta paremmin kestävän merkinnän.
Ribbonit
SATO WWCLP102NEU käyttää lämpösiirtotulostuksessa jopa 600 metrin värinauhoja. 39,5 mm leveän värinauhan enimmäispituus on 450 m. Ribbonin leveysalue on 39,5–128 mm ja keskiön halkaisija 25,4 mm. Tulostin tukee sekä face-in- että face-out-kelaussuuntaa, mikä lisää materiaalivalinnan joustavuutta.
Ribbon tulee aina sovittaa käytettävään etikettimateriaaliin. Wax-ribbon soveltuu tyypillisesti päällystämättömille ja päällystetyille papereille, wax/resin vaativampaan paperi- ja synteettiseen merkintään ja resin-ribbon erityisesti synteettisiin materiaaleihin ja vaativiin olosuhteisiin.
Käyttö ja ylläpito
3,5 tuuman värillinen LCD-näyttö helpottaa tulostimen asetusten hallintaa ja vikatilanteiden selvittämistä. CL4NX Plus sisältää käyttäjää opastavia toimintoja ja näytöltä katsottavia ohjevideoita, joiden avulla tavalliset materiaalinvaihdot ja ylläpitotoimenpiteet voidaan tehdä suoraan työpisteellä.
Itsediagnostiikkaan kuuluvat muun muassa tulostuspään tarkistus, materiaalin loppumisen tunnistus, ribbonin loppumisen tunnistus, testitulostus ja tulostuspään avautumisen tunnistus.
Liitännät ja järjestelmäintegraatio
SATO WWCLP102NEU tarjoaa teollisuusympäristöön soveltuvat USB-, Ethernet- ja RS-232C-liitännät sekä muita CL4NX Plus -alustan liitäntöjä. Ethernet tukee IPv4- ja IPv6-verkkoympäristöjä.
Tulostimen natiivi komentokieli on SATO Barcode Printer Language eli SBPL. Lisäksi automaattisesti tunnistettavat emulaatiot helpottavat CL4NX Plus -tulostimen käyttöönottoa ympäristöissä, joissa korvataan toisen valmistajan etikettitulostimia.
Viivakoodit
CL4NX Plus tukee laajaa valikoimaa teollisuuden tavallisia lineaarisia ja kaksiulotteisia viivakoodeja. Tuettuihin kuuluvat muun muassa Code 39, Code 93, Code 128, GS1-128, EAN/JAN, UPC, ITF, GS1 DataBar, QR Code, Micro QR, PDF417, Data Matrix, GS1 Data Matrix, Aztec ja GS1 QR Code.
Lisävarusteet
CL4NX Plus -alustaan on saatavana käyttötarpeen mukaan muun muassa leikkuri, linerless-leikkuri, dispenser/peeler sisäisellä taustapaperin kelaimella, reaaliaikakello, Wireless LAN, ulkoinen kelaaja, RFID-vaihtoehtoja ja muita valmistajan määrittelemiä lisävarusteita.
Lisävarusteen yhteensopivuus juuri SATO WWCLP102NEU -kokoonpanoon tulee varmistaa ennen tilaamista.
Rinnakkaismallit
CL4NX Plus -sarjasta on saatavana 203 dpi:n lisäksi 305 dpi:n ja 609 dpi:n tulostustarkkuudet. 203 dpi soveltuu nopeaan yleiseen etikettituotantoon, 305 dpi tarjoaa enemmän tarkkuutta pienille teksteille ja viivakoodeille ja 609 dpi on tarkoitettu erityisen pieniin tai yksityiskohtaisiin merkintöihin.
SATO CL6NX Plus on saman teollisen tuoteperheen leveämpi vaihtoehto silloin, kun tarvitaan CL4NX Plus -mallin 104 mm:n enimmäistulostusleveyttä leveämpiä etikettejä.
Käyttökohteet
- kuljetus- ja lähetysetiketit
- varasto- ja hyllymerkinnät
- lavalaput ja logistiset tunnisteet
- tuotanto- ja jäljitettävyysmerkinnät
- tuote- ja pakkausetiketit
- elintarviketeollisuuden merkinnät
- vähittäiskaupan etikettitulostus
- terveydenhuollon ja laboratorioympäristöjen merkinnät
- 1D- ja 2D-viivakoodietiketit
- jatkuva teollinen etikettituotanto
Toimitussisältö
Toimitukseen kuuluu SATO WWCLP102NEU CL4NX Plus 203 dpi -teollisuustulostin sekä valmistajan kyseiselle EU/EMEA-kokoonpanolle määrittelemät vakiotoimituksen osat. Etikettimateriaalit ja lämpösiirtoribbonit valitaan käyttökohteen mukaan erikseen.
Takuu
SATO WWCLP102NEU -tulostimen takuussa noudatetaan SATO Europen alueellisia valmistajan takuuehtoja. Tulostuspään, vastatelan ja muiden kuluvien osien rajaukset tarkistetaan toimituksen takuulausekkeesta. Mininova auttaa huollon ja tarvittavien varaosien määrittelyssä.
Huolto
Teollisen etikettitulostimen toimintavarmuuden kannalta tulostuspää, platen-tela ja materiaalirata tulee puhdistaa säännöllisesti. Erityisesti lämpösiirtotulostuksessa oikean ribbonin ja materiaalin yhdistelmä sekä asianmukaiset lämpö- ja nopeusasetukset vaikuttavat sekä tulostuslaatuun että tulostuspään käyttöikään.
Mininovan B2B-palvelut
Mininova auttaa valitsemaan CL4NX Plus -tulostimelle oikean etikettimateriaalin, ribbonin, tulostustarkkuuden ja tarvittavat lisävarusteet. Materiaalivalinnassa huomioidaan esimerkiksi etikettikoko, kiinnityspinta, käyttölämpötila, kemikaalien ja kulutuksen kesto sekä merkinnältä vaadittu käyttöikä.
SATO WWCLP102NEU tuotantoon, logistiikkaan tai varastoon? Vertaa SATO WWCLP100NEU -malliin ja varmista tilausnimikkeen varusteet. SATO WWCLP102NEU -hankinnassa Mininova auttaa valinnassa.
Ohjelmistot, lisenssit ja käyttöönoton tuki
SATO WWCLP102NEU käyttää sarjan valmistaja-ajureita ja tulostinkieliä. SATOn ohjeista ja ajurilinkeistä tarkistetaan käytettävän käyttöjärjestelmäversion tuki. NiceLabel- tai AEP-yhteensopivuus ei tarkoita maksullisen ohjelmistolisenssin sisältymistä toimitukseen. SATO Online Services -palvelun sisältö, muut palvelusopimukset ja sovelluksen integraatiotyö sovitaan erikseen.
Valmistajan linkit
- SATO CL4NX Plus – viralliset tekniset tiedot (PDF)
- CL4NX Plus – valmistajan tuote-esite
- Valmistajan käyttöohjeet, ajurit ja työkalut
English Brief
SATO WWCLP102NEU – CL4NX Plus is a 4-inch industrial direct thermal and thermal transfer label printer with 203 dpi resolution, up to 355 mm/s (14 ips) print speed and a maximum print width of 104 mm. This configuration provides wired USB, RS-232C and Ethernet connectivity; Wireless LAN is an optional CL4NX Plus interface and should not be assumed to be installed in WWCLP102NEU. The printer supports roll and fan-fold media, continuous and die-cut labels, media rolls up to 265 mm in diameter and thermal transfer ribbons up to 600 metres, or 450 metres for 39.5 mm ribbon width. Its rugged industrial platform, 3.5-inch colour LCD, extensive barcode support and multiple printer-language emulations make it suitable for manufacturing, logistics, warehousing, retail, food production and healthcare labelling.
