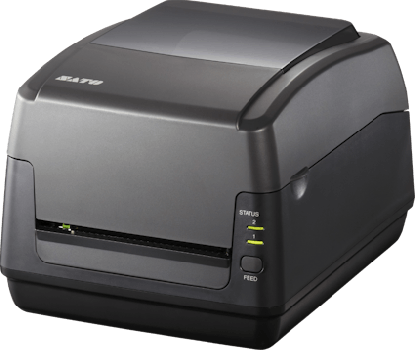

SATO WD302-405CN-EU WS412-2 305 dpi suoralämpötulostin leikkurilla, USB- ja Ethernet-liitännöillä
SATO WD302-405CN-EU on WS412-2-sarjan 305 dpi:n suoralämpötulostin lähetys-, tuote- ja varastoetiketteihin. Neljän tuuman kokoluokan laite tulostaa enintään 104 mm leveälle alueelle ja sopii työpöydälle, pakkauspisteeseen tai tuotannon merkintäpisteeseen. Tämän EU-tilausversion varusteluun kuuluvat automaattinen täysleikkuri sekä USB, Ethernet ja RS-232C.

Käyttötarkoitus ja soveltuvat merkinnät
Lämpöherkkä etiketti sopii esimerkiksi lähetyksen tunnistamiseen, keräilyyn, vastaanottoon ja nopeasti vaihtuviin tuotemerkintöihin. Materiaali valitaan merkinnän käyttöajan, liimapinnan sekä lämmölle ja valolle altistumisen mukaan.
Tulostustapa, tarkkuus ja nopeus
SATO WD302-405CN-EU muodostaa merkinnän lämmöllä suoraan lämpöherkälle materiaalille. Valmistajan Euroopan esite ilmoittaa tarkkuudeksi 305 dpi eli 12 pistettä/mm. Sama tarkkuusluokka esiintyy tilausluetteloissa 300 dpi:n nimellä. Tiheämpi pistejako auttaa pienen tekstin ja yksityiskohtaisten merkintöjen toteutuksessa. Tulostusmoottorin enimmäisnopeus on 102 mm/s. Tulostussisältö, materiaalin ominaisuudet ja valittu käsittelytapa vaikuttavat käytännön läpimenoon.
Liitännät ja tietoliikenne
USB Type B yhdistää laitteen tietokoneeseen, Ethernet langalliseen verkkoon ja RS-232C sarjaliitäntää käyttävään järjestelmään. USB Host Type A palvelee muistilaitetta ja valmistajan ohjeen mukaista laiteohjelmiston päivitystä.
Tämän version varustelu ja etiketin käsittely
SATO WD302-405CN-EU on varustettu täysleikkurilla, joka katkaisee tulostetun materiaalin kokonaan. Se palvelee erillisinä luovutettavia etikettejä tai lippuja. Leikkuukohta asetetaan materiaalin rakenteen mukaisesti; liimapinnan, taustapaperin ja leikattavan pinnan soveltuvuus tarkistetaan ennen tuotantokäyttöä.
Etikettimateriaalit ja rullakoko
SATO WD302-405CN-EU hyväksyy rulla- ja taittolomakemateriaalia. Sisäisen etikettirullan ulkohalkaisija on enintään 127 mm, ja Euroopan tietolehti ilmoittaa hylsykoiksi 25,4 ja 38 mm. Materiaalin paksuus on 0,06–0,19 mm. Materiaalin leveys, etiketin pituus, taustapaperi ja anturimerkintä sovitetaan käytettävään tulostus- ja käsittelytilaan. Käytä lämpöherkkää etiketti- tai lipukemateriaalia, jonka pinta ja liima sopivat kohteeseen.
Materiaalin tunnistus ja käyttöönotto
Etikettivälin tunnistin ja säädettävä heijastava I-mark-anturi mahdollistavat eri tavoin kohdistettujen materiaalien käytön. Materiaali kalibroidaan vaihdon yhteydessä. Tulostusvoimakkuus ja nopeus säädetään niin, että tekstistä tulee selkeää ja viivakoodit voidaan lukea käytettävällä lukijalla. Koetuloste tarkistetaan oikealla etikettipohjalla ennen sarjatulostusta.
Ohjelmistot ja yhteensopivuus
SATO WD302-405CN-EU tukee valmistajan ilmoittamia SBPL-, SZPL-, SEPL-, SDPL- ja SIPL-tulostuskieliä. Olemassa olevan järjestelmän komennot ja etikettipohjat testataan valitulla emulaatiolla. Valmistajan Windows-ajuri auttaa sovelluksesta tulostamisessa, ja WS4 Printer Utility palvelee asetuksia, kalibrointia sekä laiteohjelmiston ylläpitoa. Etikettisuunnitteluohjelmiston lisenssi ja järjestelmäintegraatio valitaan erikseen käyttötarpeen mukaan.
Tekniset tiedot
| Valmistaja ja tilauskoodi | SATO WD302-405CN-EU |
|---|---|
| Malli | WS412-2 / WS412DT-2 |
| Tulostustekniikka | Suora lämpötulostus (DT) |
| Tarkkuus | 305 dpi / 12 pistettä/mm (300 dpi -luokka) |
| Tulostusleveys enintään | 104 mm |
| Nopeus | 102 mm/s |
| Tämän version liitännät | USB, USB Host, Ethernet, RS-232C |
| Etiketin käsittely | Automaattinen täysleikkuri |
| Reaaliaikakello | Ei ilmoitettu tämän tilausversion varusteluun |
| Sisäisen rullan halkaisija enintään | 127 mm |
| Rullan hylsy | 25,4 tai 38 mm, valittu materiaali varmistettava |
| Materiaalin paksuus | 0,06–0,19 mm |
| RAM | 128 MB |
| Käyttöympäristö | 5–40 °C; 25–85 % RH, ei kondensaatiota |
| Perusmallin mitat, L × S × K | 183,8 × 225,9 × 166 mm |
| Perusmallin viitepaino | Noin 1,74 kg; lisävarusteet ja pakkaus erikseen |
| Ohjaus | Syöttöpainike ja kaksi tilamerkkivaloa |
| Verkkolaitteen syöttö | 100–240 V AC |
| Alueversio | EU, EU-virtajohto ilmoitettu tilauskoodille |
Rakenne ja huollettavuus
Avautuva kansi helpottaa materiaalin vaihtoa, ja syöttöpainike sekä tilavalot kertovat laitteen toiminnasta. Tulostuspää ja painotela pidetään puhtaina valmistajan ohjeiden mukaan. Taulukon mitat ja paino kuvaavat perusmallia; leikkuri, etiketinirrotin ja muut varusteet voivat muuttaa tilantarvetta.
Lisävarusteet ja laajennettavuus
WS4-2-sarjaan on saatavana valmistajan listaamia etiketinkäsittely- ja tiedonsiirtovarusteita sekä ulkoinen rullateline. Sopivuus tarkistetaan DT- tai TT-rungon ja tarkan laiteversion perusteella. RTC on käyttöohjeessa tehdasoptio, joten kellotarve ratkaistaan tilausversiota valittaessa.
Rinnakkaismallit
- SATO WD302-405CW-EU – DT 305 dpi, leikkuri, WLAN.
- SATO WD302-405DN-EU – DT 305 dpi, etiketinirrotin.
- SATO WD202-409CN-EU – DT 203 dpi, leikkuri.
Valitse rinnakkaismalli tulostustavan, tarkkuuden ja työpisteessä tarvittavan varustelun perusteella. Ajantasainen saatavuus näkyy kunkin tuotteen sivulla.
Takuu, tuki ja lisäpalvelut
SATO ilmoittaa laitteille yhden vuoden kaupallisen perustakuun. Valmistajan ehdoissa on kelpoisiin alueellisiin toimituksiin liittyvä lisävuosi; tämän toimituksen soveltuvuus ja kuluvien osien erilliset ehdot vahvistetaan tuotteen mukana toimitettavista takuuehdoista. Käyttöönotto, huoltopalvelut ja mahdollinen takuulaajennus sovitaan toimituksen yhteydessä.
Toimitussisältö
SATO WD302-405CN-EU on EU-tilausversio, jonka tuoteluettelossa mainitaan EU-virtajohto. Valmistajan WS4-2-ohjeen peruspakkaus sisältää tulostimen, verkkolaitteen, virtajohdon ja käyttäjäasiakirjat. Tarkka toimituseräkohtainen pakkausluettelo tarkistetaan tilausvahvistuksesta. Datakaapelit ja käyttöönoton materiaalit määritellään tilaukseen.
Valmistajan dokumentit
- SATO WS4-2 – valmistajan tuotesivu
- WS4-2 – Euroopan tekninen tietolehti (PDF)
- WS4-2 – ajurit, ohjelmistot ja käyttöohjeet
- WS4-2 – valmistajan käyttöohje, 2024 (PDF)
- SATO – kaupallisen takuun ehdot
English brief
SATO WD302-405CN-EU is an EU WS412-2 desktop label printer with direct thermal printing, 305 dpi resolution and a 104 mm maximum print width. This configuration includes USB, Ethernet, RS-232C and a full cutter.
