RAM Mounts RAM-HOL-ZE11U – GDS® Form-Fit passiivinen pidike Zebra ET5x 10,1″ -tableteille
RAM Mounts RAM-HOL-ZE11U on Zebra ET5x 10,1″ -sarjan Rugged Frame -tableteille suunniteltu GDS® Form-Fit Holder. Jousikuormitteinen rakenne pitää tabletin tukevasti paikallaan ajoneuvo-, työkone-, varasto- ja työpistekäytössä samalla, kun laitteen painikkeet, liitännät ja skannaustoiminto säilyvät käytettävissä.
Tämä exact-SKU on passiivinen eli virraton pidike. RAM-HOL-ZE11U ei sisällä tabletin latausta, USB-oheislaiteportteja eikä integroitua avain- tai yhdistelmälukkoa. RAM Mountsin ET5x-tuoteperheessä nämä ominaisuudet kuuluvat erillisiin powered- ja locking-SKU-versioihin.
Käyttötarkoitus
RAM-HOL-ZE11U on tarkoitettu Zebra ET50-, ET51-, ET55- ja ET56 10,1″ -tablettien kiinnittämiseen ympäristöissä, joissa tabletille tarvitaan tukeva mutta helposti käytettävä asennusratkaisu. Tyypillisiä käyttökohteita ovat trukit, varasto- ja logistiikkajärjestelmät, huoltoajoneuvot, työkoneet, tuotanto sekä kiinteät työpisteet.
Passiivinen rakenne sopii erityisesti käyttökohteisiin, joissa tabletti tarvitsee turvallisen mekaanisen pidikkeen mutta latausta tai tiedonsiirtoa ei tarvitse toteuttaa pidikkeen kautta.
Form-Fit-rakenne Zebra ET5x 10,1″ -tableteille
RAM-HOL-ZE11U ei ole yleismallinen tablettipidike. Sen Form-Fit-rakenne on suunniteltu Zebra ET5x 10,1″ -sarjan tableteille Rugged Frame -kehyksen kanssa.

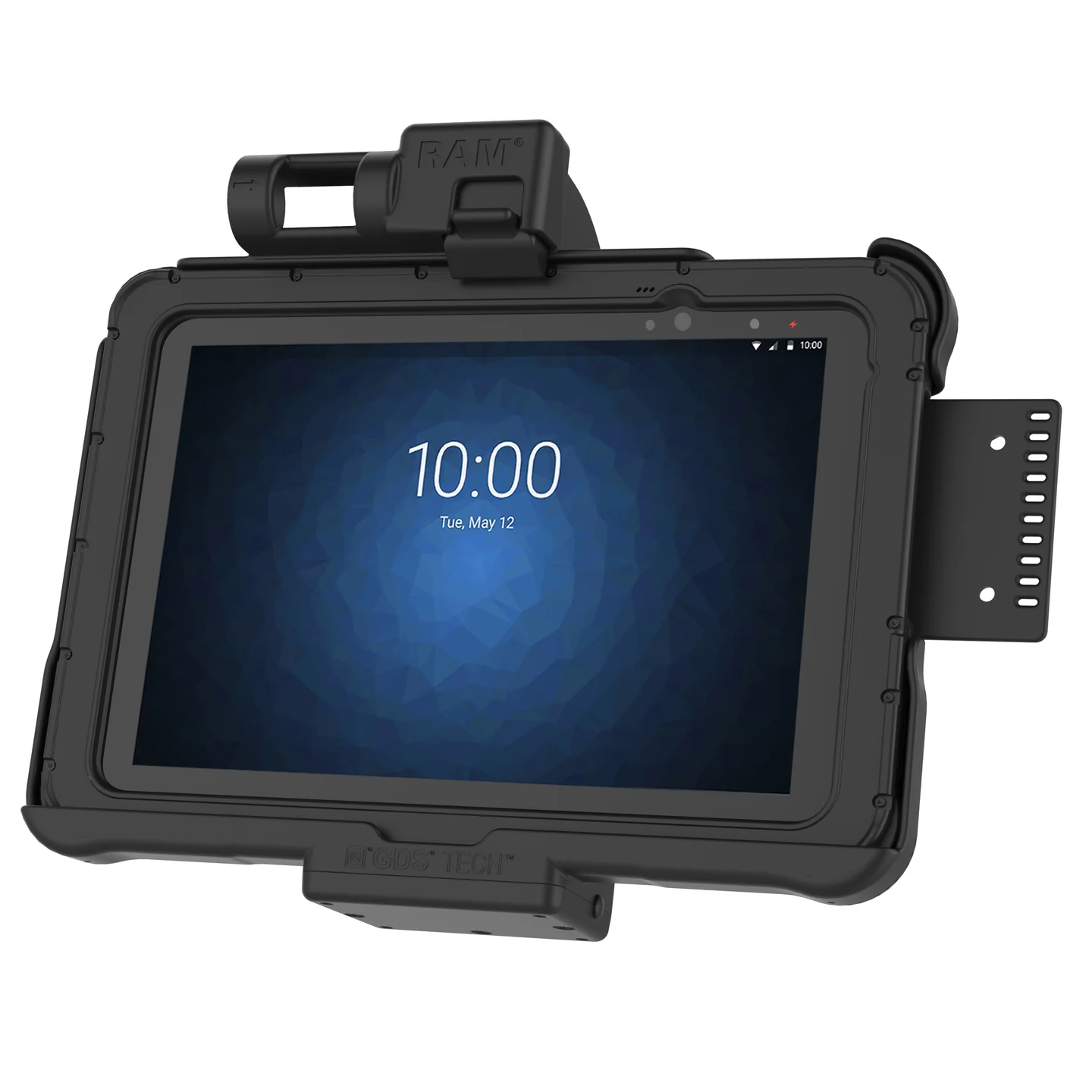

Jousikuormitteinen rakenne helpottaa tabletin asettamista pidikkeeseen ja poistamista siitä. Muotoillut aukot jättävät laitteen painikkeet ja portit käytettäviksi ilman, että tabletti täytyy poistaa pidikkeestä normaalia käyttöä varten.
Skannaustoiminto käytettävissä pidikkeessä
Pidikkeen takaosassa oleva aukotus mahdollistaa yhteensopivan ET5x-tabletin skannaustoiminnon käyttämisen laitteen ollessa kiinnitettynä. Tämä on tärkeää esimerkiksi varasto-, inventointi-, tuotanto- ja logistiikkasovelluksissa, joissa tablettia käytetään sekä käyttöliittymänä että tiedonkeruulaitteena.
Yhteensopivuus Zebra-lisävarusteiden kanssa
RAM Mounts on suunnitellut pidikkeen siten, että tabletin kanssa voidaan käyttää useita ET5x-lisävarusteita. Valmistaja ilmoittaa rakenteen soveltuvan muun muassa scanner-lisävarusteelle, rotating hand strap -käsihihnalle ja PowerPack-akulle.
Huomio: RAM Mounts ilmoittaa, että pidike tukee rotating hand strap -ratkaisua, mutta se ei ole yhteensopiva Zebra SG-ET5X-SFSTRAP1-01 -käsihihnan kanssa.
Passiivinen – ei latausta eikä tiedonsiirtoa
RAM-HOL-ZE11U on unpowered-versio. Se toimii mekaanisena laitepidikkeenä eikä sisällä tabletin latauselektroniikkaa.
Siinä ei myöskään ole RAM Mountsin powered data -versioissa tarjottavia USB-oheislaiteportteja, Ethernet- tai DB9-liitäntöjä. Jos käyttökohteessa tarvitaan latausta tai oheislaiteliitäntöjä, ET5x 10,1″ -sarjalle tulee valita niitä vastaava powered GDS® -telakkaversio.
Ei integroitua lukkoa
RAM-HOL-ZE11U:ssa ei ole integroitua avain- tai yhdistelmälukkoa. RAM Mountsin ET5x 10,1″ -tuoteperheessä lukittavat versiot tunnistetaan omista SKU-koodeistaan.
Esimerkiksi RAM-HOL-ZE11CLU on passiivinen yhdistelmälukollinen versio ja RAM-HOL-ZE11KLU passiivinen avainlukollinen versio. Näitä ei tule sekoittaa RAM-HOL-ZE11U-perusversioon.
VESA- ja AMPS-kiinnitys

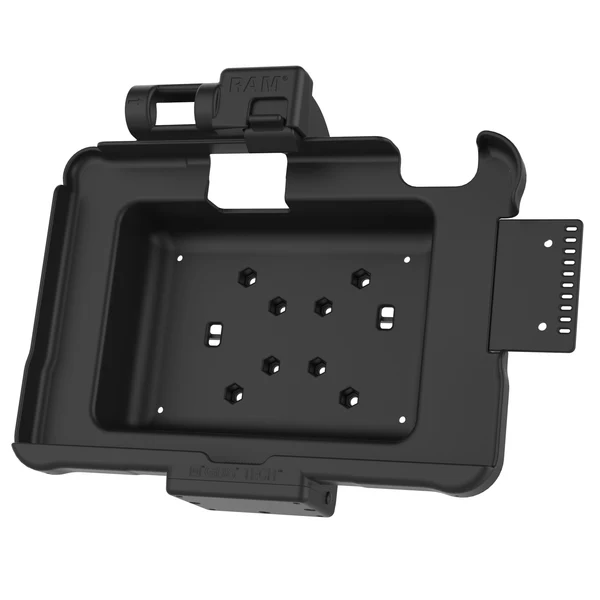

Pidikkeen takana ovat 75 × 75 mm VESA– ja 4-reikäinen AMPS-kiinnityskuvio. Näiden avulla pidike voidaan yhdistää käyttökohteeseen sopivaan RAM® C- tai D-koon kiinnitysjärjestelmään.
Tyypillinen kokonaisuus muodostuu pidikkeestä, yhteensopivasta RAM®-pallojalustasta, Double Socket Arm -varresta sekä ajoneuvoon, työkoneeseen, putkeen tai tasopintaan sopivasta kiinnitysjalustasta. Nämä kiinnityskomponentit valitaan erikseen asennuskohteen mukaan.
Lisälaitteen kiinnityspiste
RAM-HOL-ZE11U:ssa on lisäksi 2-reikäinen kiinnityspiste, johon voidaan liittää RAM® 2-hole diamond base -adapteri. Näin tablettiasennuksen yhteyteen voidaan rakentaa erillinen kiinnitys esimerkiksi puhelimelle, käsipäätteelle tai muulle yhteensopivalle laitteelle.
Mukana toimitettava sivukiinnike mahdollistaa lisälaitteen kiinnityksen ja tarjoaa samalla kaapelinhallintaan tarkoitetun strain relief -ratkaisun.
Keskeiset ominaisuudet
- RAM Mounts -tuotekoodi RAM-HOL-ZE11U
- GDS® Form-Fit Holder
- Zebra ET5x 10,1″ -sarjalle
- yhteensopiva ET50-, ET51-, ET55- ja ET56 10,1″ -tablettien kanssa Rugged Frame -kehyksellä
- jousikuormitteinen Form-Fit-rakenne
- passiivinen / unpowered
- ei latausta
- ei USB-oheislaiteportteja
- ei integroitua avain- tai yhdistelmälukkoa
- tabletissa olevat painikkeet ja portit säilyvät käytettävissä
- skannaustoimintoa voidaan käyttää tabletin ollessa pidikkeessä
- tukee yhteensopivia scanner-, rotating hand strap- ja PowerPack-lisävarusteita
- 75 × 75 mm VESA -kiinnityskuvio
- 4-reikäinen AMPS-kiinnityskuvio
- yhteensopiva RAM® C- ja D-koon kiinnityskomponenttien kanssa
- 2-reikäinen lisälaitekiinnitys
- korkealujuuksinen komposiittirakenne
- RAM Mountsin rajoitettu elinikäinen takuu
Tekniset tiedot
| Valmistaja | RAM Mounts / National Products Inc. |
|---|---|
| Tuotekoodi | RAM-HOL-ZE11U |
| Tuotenimi | GDS® Form-Fit Holder for Zebra ET5x 10.1″ Series |
| Tuotetyyppi | Form-Fit-tablettipidike |
| Yhteensopivat laitteet | Zebra ET50, ET51, ET55 ja ET56 10,1″ Rugged Frame -kokoonpanoina |
| Virransyöttö | Ei – passiivinen / unpowered |
| Integroitu lataus | Ei |
| Integroitu lukitus | Ei |
| VESA-kiinnitys | 75 × 75 mm |
| AMPS-kiinnitys | 4-Hole AMPS, 1.181″ × 1.496″ |
| RAM®-järjestelmä | Yhteensopiva C- ja D-koon 4-hole AMPS / VESA-pallojalustojen kanssa |
| Materiaali | High Strength Composite |
| Paino | 1,6 lb / noin 0,73 kg |
| Pakkaustyyppi | Poly Bag |
| UPC | 793442013942 |
| Takuu | RAM Mountsin rajoitettu elinikäinen takuu |
Mallikohtaiset erot – RAM-HOL-ZE11U
RAM-HOL-ZE11U on ET5x 10,1″ -sarjan passiivinen, lukitsematon perusversio. Se on tärkeää erottaa saman Form-Fit-tuoteperheen muista versioista:
- RAM-HOL-ZE11U – passiivinen, ei lukkoa
- RAM-HOL-ZE11CLU – passiivinen, yhdistelmälukko
- RAM-HOL-ZE11KLU – passiivinen, avainlukko
- RAM-HOL-ZE11PU – powered-versio
- RAM-HOL-ZE11PDU – powered-versio, yksi USB-A-oheislaiteportti
- RAM-HOL-ZE11PD2U – powered-versio, kaksi USB-A-oheislaiteporttia
Saman sarjan powered-, locking- ja data-versioita ei tule käsitellä RAM-HOL-ZE11U:n ominaisuuksina, vaan jokainen valitaan oman exact-SKU:nsa perusteella.
Yhteensopivuus
- Zebra ET50 10,1″ with Rugged Frame
- Zebra ET51 10,1″ with Rugged Frame
- Zebra ET55 10,1″ with Rugged Frame
- Zebra ET56 10,1″ with Rugged Frame
Pidike on laitekohtainen Form-Fit-ratkaisu eikä yleismallinen 10,1″ tablettipidike. Tabletin kokoonpano ja käytettävä Rugged Frame tulee huomioida yhteensopivuutta arvioitaessa.
Käyttökohteet
- trukit ja varastotrukit
- varasto- ja logistiikkajärjestelmät
- huolto- ja kenttäajoneuvot
- tuotanto ja teollisuus
- työkoneet
- liikkuvat työpisteet
- kiinteät Zebra ET5x -työpisteet
- ajoneuvoihin integroidut tablettiratkaisut
Lisävarusteet ja kiinnityksen täydentäminen
RAM-HOL-ZE11U:n ympärille rakennettava RAM®-kiinnitysjärjestelmä valitaan asennuskohteen mukaan. Pidikkeeseen voidaan yhdistää yhteensopiva C- tai D-koon pallojalusta, Double Socket Arm sekä käyttökohteeseen sopiva ajoneuvo-, putki- tai tasokiinnitys.
Pidikkeen erilliseen 2-reikäiseen lisälaitekiinnitykseen voidaan asentaa RAM® 2-hole diamond base ja sen avulla esimerkiksi puhelimen tai muun mobiililaitteen pidike.
Toimitussisältö
- 1 × RAM-HOL-ZE11U GDS® Form-Fit Holder
- 1 × sivukiinnike lisälaitteen kiinnitykseen ja strain relief -kaapelinhallintaan
- 4 × #8-32 × 5/8″ koneruuvi
- 2 × #8-32 × 1/2″ koneruuvi
- 6 × #8-32 Nyloc-mutteri
- 4 × #10-24 × 5/8″ koneruuvi
- 4 × #10-24 Nyloc-mutteri
- 6 × pieni nippuside
Zebra ET5x -tabletti, Rugged Frame, RAM®-pallojalusta, Double Socket Arm, asennuskohteen jalusta sekä muut kuvissa mahdollisesti näkyvät laitteet ja lisävarusteet eivät sisälly toimitukseen.
Takuu
RAM Mounts ilmoittaa tuotteelle rajoitetun elinikäisen takuun valmistajan voimassa olevien takuuehtojen mukaisesti.
Mininovan B2B-palvelu
RAM Mounts -kiinnitysjärjestelmä kannattaa määritellä kokonaisuutena tabletin, ajoneuvon tai työkoneen, käyttöympäristön ja tarvittavan säätövaran perusteella. RAM-HOL-ZE11U muodostaa laitekohtaisen pidikeosan, jonka lisäksi valitaan asennukseen sopivat RAM® C- tai D-koon kiinnityskomponentit.
Tarvitsetko Zebra ET5x -tabletille kokonaisen RAM®-ajoneuvo- tai työpistekiinnityksen? Ota yhteyttä Mininovaan ja ilmoita käytettävä Zebra-tabletti sekä asennuskohde.
Valmistajan linkit
Valmistajan virallinen tuotesivu: RAM Mounts RAM-HOL-ZE11U – GDS® Form-Fit Holder for Zebra ET5x 10.1″ Series
Valmistajan tekniset tiedot: RAM-HOL-ZE11U – Specifications, Compatibility & Installation Information
English Brief
RAM Mounts RAM-HOL-ZE11U is an unpowered GDS® Form-Fit spring-loaded holder designed specifically for Zebra ET50, ET51, ET55 and ET56 10.1-inch tablets equipped with the Rugged Frame. The form-fit design keeps the tablet secure while maintaining access to buttons, ports and the tablet’s scanning function.
This exact SKU does not provide charging, USB peripheral connectivity or integrated locking. It supports 75 × 75 mm VESA and 4-hole AMPS mounting patterns for integration with compatible RAM® C or D size mounting components. The holder also accommodates selected Zebra accessories including the scanner, rotating hand strap and PowerPack battery.
