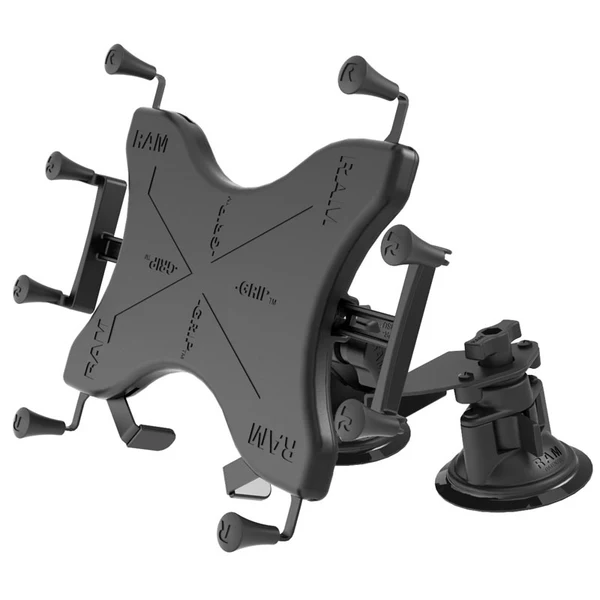

RAM Mounts RAM-B-189-PIV1-UN9-KRU – X-Grip® 9–11″ tablettiteline Dual Pivot Twist-Lock™ -imukuppikiinnityksellä
RAM Mounts RAM-B-189-PIV1-UN9-KRU on 9–11 tuuman tableteille tarkoitettu kokonainen RAM® X-Grip® -kiinnitysjärjestelmä. Kokoonpano muodostuu universaalista X-Grip®-tablettipidikkeestä, keskipitkästä B Size Double Socket Arm -varresta sekä kahdesta itsenäisesti niveltyvästä 3,3 tuuman RAM® Twist-Lock™ -imukupista.
Ratkaisu on suunniteltu tilanteisiin, joissa tabletti halutaan kiinnittää esimerkiksi ajoneuvon ikkunaan tai muulle soveltuvalle sileälle pinnalle ilman pysyvää ruuvikiinnitystä. Kahden erikseen niveltyvän imukupin rakenne erottaa tämän kokoonpanon tavallisesta kiinteällä kaksoisimukuppialustalla toteutetusta RAM®-ratkaisusta.
Käyttötarkoitus
RAM-B-189-PIV1-UN9-KRU soveltuu tablettien kiinnittämiseen esimerkiksi henkilö- ja hyötyajoneuvoihin, huoltoautoihin, liikkuviin työpisteisiin sekä muihin käyttökohteisiin, joissa on Twist-Lock™-imukuppikiinnitykselle soveltuva pinta.
Universaalin X-Grip®-rakenteen ansiosta samaa telinettä voidaan käyttää useiden eri valmistajien tablettien kanssa. Laitekohtaisen yhteensopivuuden ratkaisevat tabletin todelliset ulkomitat ja paino.
RAM® X-Grip® 9–11″ -tablettipidike
X-Grip® käyttää jousikuormitteista X-muotoista rakennetta, jonka kumipäällysteiset tartuntapisteet puristuvat tabletin reunoja vasten. Rakenne pitää laitteen paikallaan peittämättä tarpeettomasti näyttöä ja mahdollistaa tabletin nopean asettamisen pidikkeeseen ja poistamisen siitä.
Pidikkeen takaosassa olevat helposti käytettävät grip knobs -säätimet helpottavat tabletin vapauttamista pidikkeestä.
Tabletilla sallittu kokoluokka
RAM Mountsin ilmoittamat X-Grip®-pidikkeen laitemitat ovat:
- leveys 6,25–8,1″ / noin 158,8–205,7 mm
- enimmäissyvyys 0,875″ / noin 22,2 mm
- enimmäiskorkeus 10,25″ / noin 260,4 mm valinnaisia tukia käytettäessä
Yhteensopivuus tulee tarkistaa tabletin todellisista ulkomitoista. Jos tabletissa käytetään suojakoteloa, bumperia tai muuta ulkomittoja muuttavaa varustetta, mittaus tehdään valmiista kokonaisuudesta.
Kaksi nivelöityä RAM® Twist-Lock™ -imukuppia
RAM-B-189-PIV1-UN9-KRU:n keskeinen ominaisuus on Dual Articulating Twist-Lock™ Suction Cup Base. Kokoonpanossa on kaksi halkaisijaltaan 3,3 tuuman imukuppia, joita voidaan nivelöidä toisistaan riippumatta.
Itsenäinen nivelöinti mahdollistaa kahden imukupin asennon sovittamisen kiinnityspinnan muotoon. Valmistaja mainitsee tämän rakenteen käyttökohteiksi esimerkiksi kaarevat ikkunat ja muut pinnat, joilla kiinteän kaksoisimukuppialustan molemmat imukupit eivät välttämättä asettuisi samaan tasoon.
Kahden imukupin kokonaisleveys on noin 7,95″ / 202 mm.
B Size 1″ -palloniveljärjestelmä
Kokonaisuus käyttää RAM® B Size 1″ / 25,4 mm -palloniveljärjestelmää. RAM® ball-and-socket -rakenne mahdollistaa tabletin asennon ja katselukulman monipuolisen säädön.
Valmistajan ilmoittama B Size -kokoonpanon kantavuus on 2 lb / noin 0,91 kg normaalissa käytössä ja 1 lb / noin 0,45 kg Heavy-Duty-käytössä. Tabletin, suojakotelon ja muiden pidikkeeseen kohdistuvien osien yhteispaino tulee huomioida kiinnitystä suunniteltaessa.
Keskipitkä Double Socket Arm ja retention knob
Kokoonpano sisältää RAM-B-201-ALA1-KRU B Size Medium Double Socket Arm -varren retention knob -säätimellä. Varren socket-to-socket-pituus on 3″ / 76,2 mm.
Palloniveljärjestelmä mahdollistaa sekä pidikkeen kallistamisen että kiertämisen, jolloin tabletin katselukulmaa voidaan säätää käyttäjän, ajoneuvon ja asennuspaikan mukaan.
Valmis imukuppikiinnitteinen kokonaisuus
Toisin kuin RAM®-kokoonpanoissa, joissa pidike ja varsi toimitetaan ilman asennuskohteen jalustaa, RAM-B-189-PIV1-UN9-KRU sisältää myös varsinaisen Dual Pivot Twist-Lock™ -imukuppijalustan.
Erillistä pallojalustaa ei siten tarvita normaalissa imukuppiasennuksessa. Kokonaisuus voidaan koota ja asentaa soveltuvalle sileälle pinnalle valmistajan asennusohjeiden mukaisesti.
Keskeiset ominaisuudet
- RAM Mounts -tuotekoodi RAM-B-189-PIV1-UN9-KRU
- RAM® X-Grip® Universal Holder 9–11″ tableteille
- jousikuormitteinen X-Grip®-rakenne
- kumipäällysteiset tartuntapisteet
- kaksi 3,3″ RAM® Twist-Lock™ -imukuppia
- imukuppien itsenäinen nivelöinti
- soveltuu myös valittuihin kaareviin pintoihin valmistajan ohjeiden mukaisesti
- B Size 1″ / 25,4 mm -palloniveljärjestelmä
- Medium Double Socket Arm
- retention knob -säätönuppi
- 3″ / 76,2 mm socket-to-socket-pituus
- laaja katselukulman ja asennon säätö
- valmis imukuppikiinnitteinen kokonaisuus
- korkealujuuksinen komposiitti-, teräs- ja alumiinirakenne
- RAM Mountsin rajoitettu elinikäinen takuu
Tekniset tiedot
| Valmistaja | RAM Mounts / National Products Inc. |
|---|---|
| Tuotekoodi | RAM-B-189-PIV1-UN9-KRU |
| UPC | 793442946509 |
| Tuotetyyppi | Universaali tablettipidike ja imukuppikiinnitysjärjestelmä |
| Pidike | RAM® X-Grip® |
| Suositeltu tablettikoko | 9–11″ |
| Pidikkeen leveysalue | 6,25–8,1″ / noin 158,8–205,7 mm |
| Enimmäissyvyys | 0,875″ / noin 22,2 mm |
| Enimmäiskorkeus | 10,25″ / noin 260,4 mm valinnaisilla tuilla |
| Imukupit | 2 × RAM® Twist-Lock™, nivelöitävät |
| Imukupin halkaisija | 3,3″ / noin 83,8 mm |
| Dual suction -alustan kokonaisleveys | 7,95″ / noin 202 mm |
| Pallokoko | RAM® B Size, 1″ / 25,4 mm |
| Varsi | Medium Double Socket Arm with Retention Knob |
| Socket-to-socket-pituus | 3″ / 76,2 mm |
| Kantavuus, Standard Use | 2 lb / noin 0,91 kg |
| Kantavuus, Heavy-Duty Use | 1 lb / noin 0,45 kg |
| Materiaalit | Powder Coated Steel, Marine-Grade Aluminum, High Strength Composite |
| Tuotteen paino | 2,75 lb / noin 1,25 kg |
| Pakkaustyyppi | Poly Bag |
| Takuu | RAM Mountsin rajoitettu elinikäinen takuu; imukuppien kumiosat ovat kuluvia osia eivätkä kuulu elinikäisen takuun piiriin |
Mallikohtainen kokoonpano – RAM-B-189-PIV1-UN9-KRU
RAM-B-189-PIV1-UN9-KRU koostuu valmistajan mukaan seuraavista pääkomponenteista:
- RAM-B-202-UN9U – RAM® X-Grip® Holder with Ball for 9–11″ Tablets
- RAM-B-201-ALA1-KRU – RAM® Double Socket Arm with Retention Knob, B Size Medium
- RAM-B-189B-PIV1U – RAM® Twist-Lock™ Dual Pivot Suction Cup Base with Ball
- kokoonpanossa tarvittavat asennustarvikkeet
Tämän SKU:n olennainen ero tavallisiin RAM-B-189-UN9-kokoonpanoihin on PIV1 Dual Pivot -rakenne: molempien imukuppien asentoa voidaan säätää erikseen.
Yhteensopivuus
X-Grip® on universaali mittoihin perustuva tablettipidike. Se soveltuu useille 9–11 tuuman tableteille, kun laitteen todelliset mitat ja paino ovat valmistajan määrittelemällä alueella.
Yhteensopivuutta arvioitaessa tulee huomioida myös tabletissa mahdollisesti käytettävä suojakotelo. Pidikkeen leveys- ja syvyysrajat koskevat koko pidikkeeseen asetettavaa laitekokoonpanoa.
Käyttökohteet
- huolto- ja kenttäajoneuvot
- kuljetus- ja jakeluajoneuvot
- liikkuvat työpisteet
- tablettipohjainen navigointi
- ajoneuvojen työnohjausjärjestelmät
- kenttähuollon tabletit
- tilapäiset tablettiasennukset
- kohteet, joissa pysyvää ruuvikiinnitystä halutaan välttää
- soveltuvat kaarevat ikkuna- ja muut sileät pinnat
Materiaalit ja rakenne
RAM Mounts käyttää kokoonpanossa pulverimaalattua terästä, marine-grade-alumiinia ja korkealujuuksista komposiittia. Materiaalien yhdistelmällä saavutetaan säädettävä ja ammattikäyttöön soveltuva kiinnitysrakenne.
Twist-Lock™-imukuppien kumiosat ovat valmistajan mukaan normaalisti kuluvia osia. Niiden kunto ja kiinnityspinta tulee tarkistaa säännöllisesti etenkin liikkuvassa ajoneuvokäytössä.
Toimitussisältö
- 1 × RAM-B-202-UN9U X-Grip® Holder with B Size Ball
- 1 × RAM-B-201-ALA1-KRU Medium Double Socket Arm with Retention Knob
- 1 × RAM-B-189B-PIV1U Dual Pivot Twist-Lock™ Suction Cup Base with Ball
- kokoonpanossa tarvittavat asennustarvikkeet
Tabletti ja muut kuvissa mahdollisesti näkyvät elektroniset laitteet eivät sisälly toimitukseen.
Takuu
RAM Mounts ilmoittaa tuotteelle rajoitetun elinikäisen takuun valmistajan voimassa olevien takuuehtojen mukaisesti. Valmistaja määrittelee imukuppien kumimateriaalin normaalisti kuluvaksi osaksi, joten se ei kuulu elinikäisen takuun piiriin.
Mininovan B2B-palvelu
Universaalissa X-Grip®-kiinnityksessä oikea kokoonpano valitaan tabletin todellisten ulkomittojen, painon, mahdollisen suojakotelon sekä käyttöympäristön perusteella. Erityisesti ajoneuvokäytössä tulee huomioida myös tärinä, asennuspinta ja käyttäjän tarvitsema katselukulma.
Tarvitsetko tabletille RAM®-ajoneuvokiinnityksen tai haluatko varmistaa X-Grip®-yhteensopivuuden? Ota yhteyttä Mininovaan ja ilmoita tabletin tarkka malli, mahdollinen suojakotelo sekä asennuskohde.
Valmistajan linkit
Valmistajan virallinen tuotesivu: RAM® X-Grip® with RAM® Twist-Lock™ Pivot Suction for 9–11″ Tablets – RAM-B-189-PIV1-UN9-KRU
Valmistajan tekniset tiedot ja asennusohjeet: RAM-B-189-PIV1-UN9-KRU – Specifications & Instructions
English Brief
RAM Mounts RAM-B-189-PIV1-UN9-KRU is a complete RAM® X-Grip® mounting system for most 9–11 inch tablets. It combines the spring-loaded X-Grip® tablet holder, a medium B Size 1″ double socket arm with retention knob, and a dual articulating RAM® Twist-Lock™ suction cup base.
Each 3.3-inch suction cup can articulate independently, allowing the mounting base to adapt to suitable curved windows and other surfaces. The X-Grip® accommodates devices 6.25–8.1 inches wide and up to 0.875 inches deep, with a maximum height of 10.25 inches when using the optional supports. The complete mount provides extensive viewing-angle adjustment without requiring a permanent screw-mounted base.
