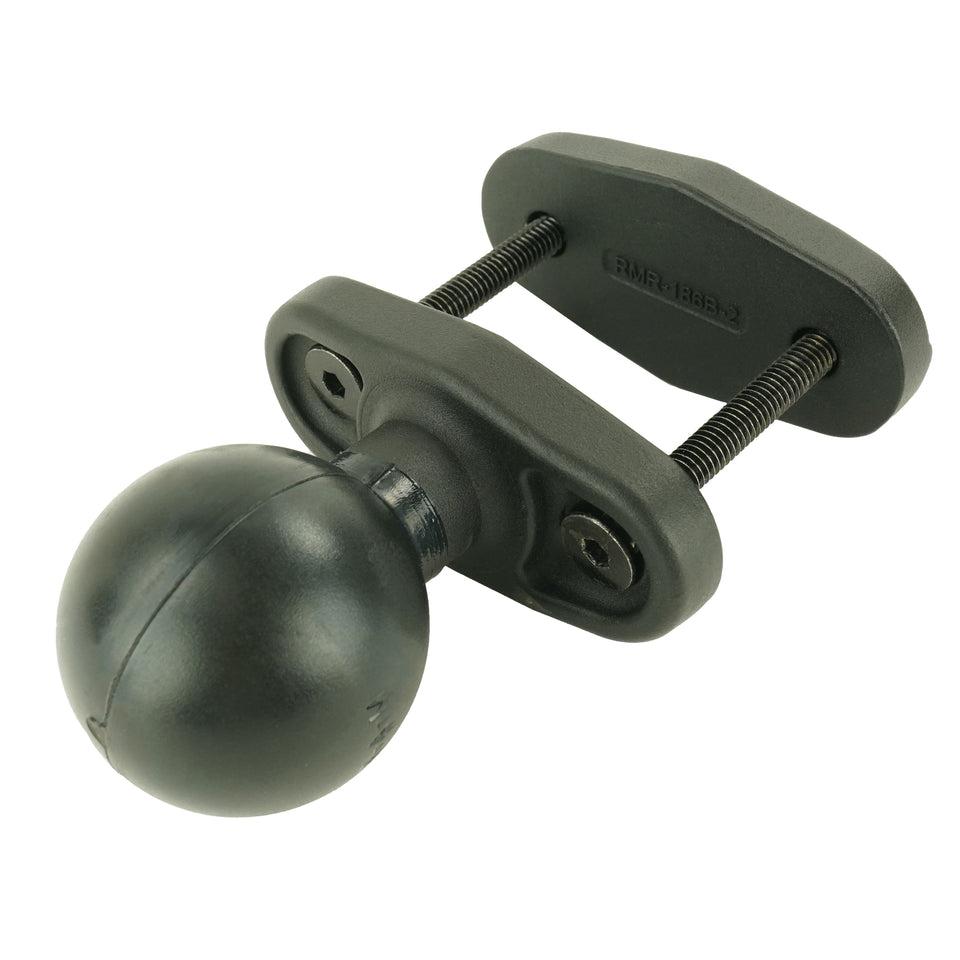

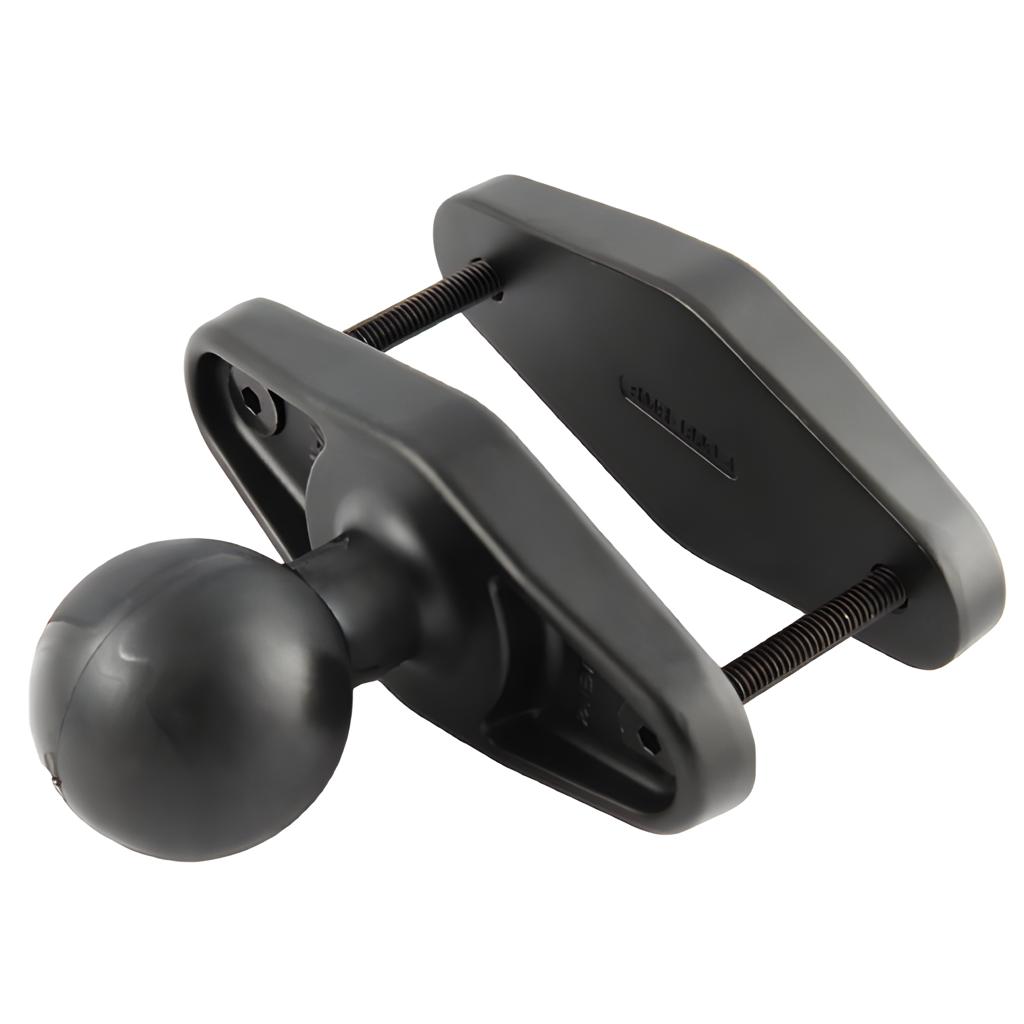

RAM Mount RAM-D-247U-25 – Square Post Clamp Base D Size 2,25″ -kuulalla
RAM Mount RAM-D-247U-25 on neliömäiseen pylvääseen tai tankoon asennettava Square Post Clamp Base, jossa on integroitu RAM Mount D Size 2,25″ / 57,2 mm -kuula. Valmistaja määrittelee tämän version enintään 2,5″ / 63,5 mm leveälle pylväälle.
Kiinnityspohja toimii lähtöpisteenä D Size RAM ball-and-socket -kokoonpanolle. Kuulaan voidaan liittää yhteensopiva D Size Double Socket Arm ja sen kautta käyttökohteen mukainen laitepidike, VESA-levy tai muu D Size -komponentti.
Enintään 2,5″ / 63,5 mm leveälle neliöpylväälle
RAM-D-247U-25:n valmistajan ilmoittama Clamp Range on enintään 2,5″ / 63,5 mm. Kiinnike on tarkoitettu square post -tyyppisiin rakenteisiin eli erityisesti neliömäisiin pylväisiin ja tankoihin.
Puristuskiinnitys tekee tuotteesta käyttökelpoisen esimerkiksi työkoneissa, trukeissa, ajoneuvoissa ja teollisissa rakenteissa, joissa RAM-kiinnitysjärjestelmä halutaan ankkuroida olemassa olevaan pylväsrakenteeseen.
D Size 2,25″ -kuulajärjestelmä
RAM-D-247U-25 käyttää RAM Mount D Size 2,25″ / 57,2 mm -kuulaa. D Size on valmistajan raskaampiin laitekiinnityksiin tarkoitettu kuulakoko ja soveltuu esimerkiksi rugged-tablettien, kannettavien tietokoneiden ja muiden suurempien laitteiden kiinnitysjärjestelmiin.
RAM-D-247U-25:n kanssa käytettävän kiinnitysvarren tulee olla D Size 2,25″ -kuulalle tarkoitettu malli. Tuotetta ei tule sekoittaa ulkoisesti samankaltaiseen RAM-247U-25-versioon, joka käyttää pienempää C Size 1,5″ -kuulaa.
Marine-grade-alumiinirakenne
Valmistaja ilmoittaa RAM-D-247U-25:n materiaaliksi marine-grade aluminum. Metallirakenne on suunniteltu RAM Mountsin D Size -järjestelmän raskaampiin kiinnityskokoonpanoihin.
Tuotteen valmistajan ilmoittama paino on 0,95 lb eli noin 431 g.
Kiinnitystarvikkeet sisältyvät
RAM Mounts toimittaa RAM-D-247U-25:n mukana pylväskiinnitykseen tarvittavat kaksi koneruuvia ja kaksi Nyloc-lukkomutteria:
- 2 × 5/16″-18 × 3″ Machine Screw
- 2 × 5/16″-18 Nyloc Nut
Kiinnitys muodostetaan puristamalla pohja ja kiinnitysrakenne pylvään ympärille mukana toimitettavilla ruuveilla ja lukkomuttereilla.
Keskeiset ominaisuudet
- RAM Square Post Clamp Base
- Tuotekoodi RAM-D-247U-25
- Neliömäisille pylväille ja tangoille
- Pylvään enimmäisleveys 2,5″ / 63,5 mm
- D Size 2,25″ / 57,2 mm RAM-kuula
- Marine-grade-alumiinirakenne
- Kiinnitysruuvit ja Nyloc-lukkomutterit mukana
- Standard Use -kuormitus 6 lb / noin 2,72 kg
- Heavy-Duty Use -kuormitus 5 lb / noin 2,27 kg
- Suunniteltu D Size RAM Mount -kokoonpanoihin
Tekniset tiedot
| Valmistaja | RAM Mounts |
|---|---|
| Tuotekoodi | RAM-D-247U-25 |
| UPC | 793442224744 |
| Tuotetyyppi | Square Post Clamp Base |
| Clamp Range | Enintään 2,5″ / 63,5 mm leveä pylväs |
| Kuulakoko | D Size – 2,25″ / 57,2 mm |
| Kuormitus – Standard Use | 6 lb / noin 2,72 kg |
| Kuormitus – Heavy-Duty Use | 5 lb / noin 2,27 kg |
| Materiaali | Marine-grade aluminum |
| Paino | 0,95 lb / noin 431 g |
| Pakkaustyyppi | Poly Bag |
D Size raskaisiin RAM Mount -kokoonpanoihin
D Size 2,25″ -järjestelmä on tarkoitettu suurempaa kantavuutta vaativiin RAM Mount -asennuksiin. RAM Mounts ilmoittaa tämän kiinnityspohjan kuormituskapasiteetiksi 6 lb / noin 2,72 kg Standard Use -käytössä ja 5 lb / noin 2,27 kg Heavy-Duty Use -käytössä.
Kokonaisen kiinnitysjärjestelmän soveltuvuus ja kuormitus tulee aina arvioida kaikkien kokoonpanossa käytettävien komponenttien sekä käyttöolosuhteiden perusteella.
Rinnakkaismallit – pylvään leveys
RAM Mounts valmistaa vastaavia D Size Square Post Clamp Base -kiinnityspohjia useille pylväsleveyksille. Oikea versio valitaan kiinnitettävän rakenteen mittojen mukaan.
- RAM-D-247U-15 – enintään 1,5″ leveälle pylväälle
- RAM-D-247U-2 – enintään 2″ leveälle pylväälle
- RAM-D-247U-25 – enintään 2,5″ leveälle pylväälle
RAM-D-247U-25 ja RAM-247U-25 – tärkeä ero
RAM-D-247U-25 ja RAM-247U-25 käyttävät molemmat enintään 2,5″ leveälle pylväälle tarkoitettua kiinnityspohjaa, mutta niiden RAM-kuulakoko on eri:
- RAM-D-247U-25 – D Size 2,25″ / 57,2 mm
- RAM-247U-25 – C Size 1,5″ / 38,1 mm
Kiinnitysvarsi ja muut RAM-komponentit on siksi valittava juuri käytettävän kuulakoon mukaan.
Käyttökohteet
- Trukit ja materiaalinkäsittelylaitteet
- Työkoneet
- Teollisuusympäristöt
- Hyötyajoneuvot
- Rugged-tablettien kiinnitysjärjestelmät
- Kannettavien tietokoneiden RAM Mount -kiinnitykset
- Suuremmat näytöt ja muut D Size -järjestelmään soveltuvat laitteet
- Neliömäisiin pylväisiin tehtävät RAM Mount -asennukset
Toimitussisältö
Toimitus sisältää 1 × RAM Mount RAM-D-247U-25 Square Post Clamp Base -kiinnityspohjan D Size 2,25″ -kuulalla, kaksi 5/16″-18 × 3″ koneruuvia ja kaksi 5/16″-18 Nyloc-lukkomutteria.
D Size Double Socket Arm, laitepidike, VESA-levy ja muut RAM Mount -komponentit eivät sisälly toimitukseen.
Takuu
RAM Mount RAM-D-247U-25 toimitetaan RAM Mountsin voimassa olevien valmistajan takuuehtojen mukaisesti.
Valmistajan linkit
RAM Mount RAM-D-247U-25 – valmistajan virallinen tuotesivu:
RAM Square Post Clamp Base for Posts up to 2.5″ Wide – D Size
English Brief
RAM Mount RAM-D-247U-25 is a heavy-duty Square Post Clamp Base with a D Size 2.25-inch ball. It is designed to clamp to square posts up to 2.5 inches (63.5 mm) wide and provides a robust mounting point for compatible RAM D Size mounting systems.
The base is manufactured from marine-grade aluminum and includes two 5/16″-18 × 3″ machine screws and two Nyloc nuts for installation. The integrated 2.25-inch D Size ball connects to compatible RAM D Size double socket arms and mounting components.
RAM Mounts specifies a weight capacity of 6 lb (2.72 kg) for standard use and 5 lb (2.27 kg) for heavy-duty use. RAM-D-247U-25 is particularly suited to rugged tablets, laptops, material handling equipment, industrial installations and other demanding D Size mounting applications.
