RAM Mount RAM-D-101U – tuotetiedot ja osavalinta

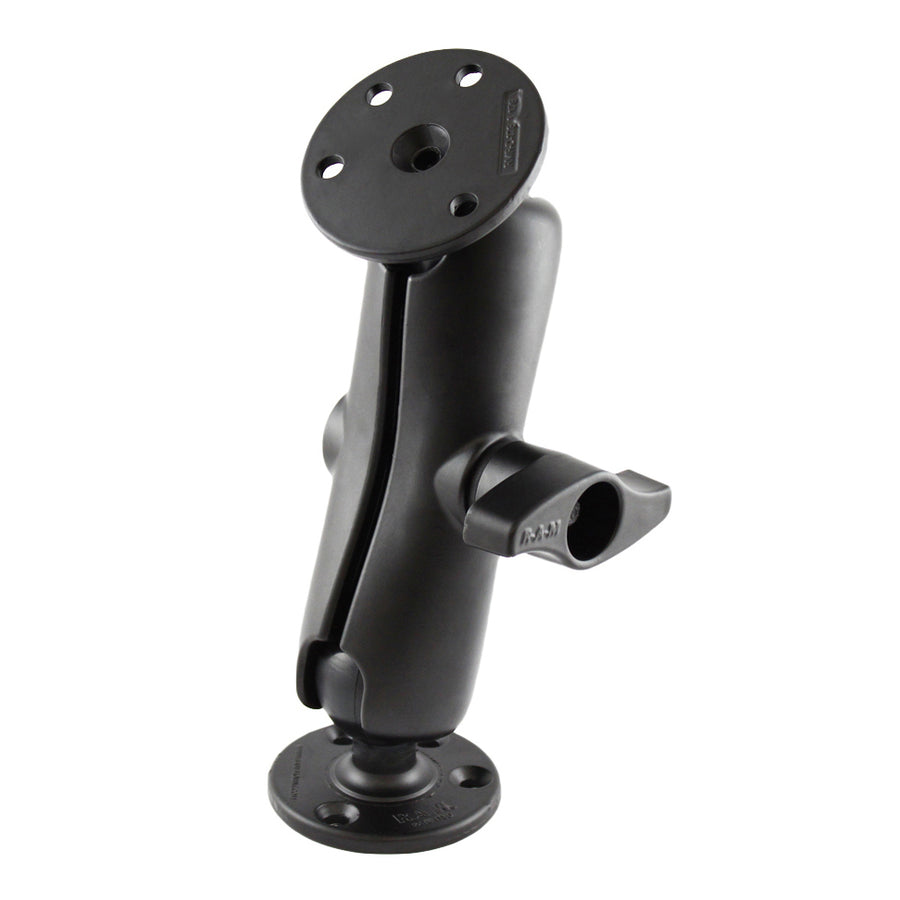

RAM Mount RAM-D-101U yhdistää keskikokoisen D-varren ja kaksi halkaisijaltaan noin 93,5 mm:n pyöreää pallolevyä. Pallon halkaisija on 57,15 mm ja kokonaiskorkeus noin 282,6 mm.
Kaksi levypäätä ja pallonivelet muodostavat säädettävän liitoksen sopivan asennuspinnan ja laitteen välille. D-koko erottaa kokoonpanon pienempien B- ja C-sarjojen osista.
Keskeiset ominaisuudet ja hyödyt
- D-pallot 57,15 mm
- Kaksi pyöreää levyä, halkaisija noin 93,5 mm
- Keskikokoisen varren pallopesien väli noin 174,8 mm
- Merialumiiniset kiinnitysosat
Kun hankintalistalla on kahden pyöreän levyn sarja, vertaile sekä kiinnityspintaa että toimitukseen kuuluvia osia. Valinta kannattaa tehdä laitteen ja asennuspaikan yhteisten vaatimusten perusteella.
Tekniset tiedot
| Valmistaja | RAM Mounts |
|---|---|
| Tuotekoodi | RAM-D-101U |
| Kokonaiskorkeus | 11,125″ eli noin 282,6 mm |
| Pallopesien väli | 6,88″ eli noin 174,8 mm |
| Levyt | 2 × 3,68″, halkaisija noin 93,5 mm |
| Reikäjako | Valmistajan RAM-D-202U-piirustuksen mukaan; 2 reikää 180° ja 3 reikää 120° välein |
| Materiaali | Merialumiini |
| Paino | noin 1,79 kg |
| UPC | 793442201011 |
| Pallokoko / yhteensopiva varsi | D, 57,15 mm |
| Valmistajan ilmoittama kuormitus | Normaalikäyttö 6 lb eli noin 2,72 kg; vaativat olosuhteet 5 lb eli noin 2,27 kg |
Yhteensopivuus ja asennuksen suunnittelu
Molemmat pallot ja varsi kuuluvat D-kokoon. Levyjen reikäjako tarkistetaan valmistajan mittapiirustuksesta; sille ei oleteta B-sarjan AMPS-jakoa. Valmistajan laiteluettelo mainitsee Honeywell Thor CV30-, CV31-, VX8- ja VX9-mallit. Tarkista laitteen tarvitsema kiinnitysrajapinta erikseen.
Tarkista sekä levyn ulkomitat että käytettävä reikäjako. D-varteen ei voi suoraan liittää pienempien pallokokojen osia. Suunnittele laitteen sijainti kokonaiskorkeuden ja varren ulottuman avulla.
Valmistajan kuormitusluvut erottavat normaalikäytön ja vaativat käyttöolosuhteet. Ne eivät korvaa koko asennuksen arviointia. Laske laitteen painoon myös kuori, sovitin ja muut kannettavat osat. Tarkista jalustan kiinnityspinta sekä kokonaisuuden ulottuma ja tärinä. Yhden osan ilmoitettu kantavuus ei vahvista kaikkien mahdollisten osayhdistelmien sopivuutta.
Käyttökohteet ja käytettävyys
Sarja soveltuu yhteensopivan laitteen ja asennuspinnan väliseksi nivelkiinnitykseksi esimerkiksi ajoneuvo- ja työpisteprojekteissa. Laitekohtainen pidike tai sovitin valitaan tarvittaessa erikseen.
Asennuksen tavoitteena on sijoittaa laite käyttäjän kannalta toimivaan kohtaan. Tarkista katselukulma, käsien liikkumatila sekä kaapeleiden kulku käyttöasennossa. Johtoon kannattaa jättää liikkeen vaatima tila niin, ettei liitin kanna laitteen painoa tai kiristy säädön aikana. Laitteen irrottamisen ja huoltamisen on onnistuttava ilman, että koko asennus täytyy purkaa. Ajoneuvossa arvioidaan myös matkustajien tila ja kaikki ohjaamon normaalit liikkeet.
Mallierot ja rinnakkaismallit
RAM-D-101U-2461 käyttää laitteen puolella 75 × 75 mm:n VESA-levyä kahden pyöreän levyn sijaan. RAM-D-201U on mukana oleva keskikokoinen varsi ja RAM-D-202U erillinen pyöreä pallolevy.
Samannäköiset RAM-tuotteet voivat poiketa pallokoossa, varren pituudessa, levyn reikäjaossa tai mukana tulevissa tarvikkeissa. Tilaa täsmällisellä tuotekoodilla ja vertaa toimitussisältöä, kun täydennät aiemmin rakennettua telinettä. Yhden osan vaihto ei automaattisesti muuta muita osia yhteensopiviksi.
Hankinnan tarkistus ja malliasennus
Laitteen painoon lisätään mahdollinen pidike ja sovitin. Tarkista kiinnityspinnan lujuus ja pääsy ruuvien vastapuolelle. Molempien levyjen asennusratkaisu arvioidaan ennen laitekokonaisuuden käyttöönottoa. Mittapiirustuksen tuumat muunnetaan tarvittaessa millimetreiksi, mutta ruuvikokoa ei päätellä reiän näennäisestä koosta tuotekuvassa.
Usean laitteen hankinnassa tarkistetaan ensin yksi suunniteltu osayhdistelmä. Koesovituksessa käydään läpi laitteen kiinnitys, käyttöasennot ja irrottaminen sekä johtojen ja liittimien vaatima tila. Kirjaa hyväksytyt osat täsmällisillä tuotekoodeilla, jotta myöhemmät toimitukset voidaan verrata samaan kokonaisuuteen. Jos laite tai asennuspaikka vaihtuu, yhteensopivuus arvioidaan uudelleen. Huoltoa varten kannattaa säilyttää myös tieto laitteen kuoresta ja asennuspinnasta. Näin pelkkä saman näköinen varaosa ei päädy alkuperäisestä poikkeavaan kiinnitykseen.
Lisäosat ja hankintakokonaisuus
Valitse puuttuvat laitekohtaiset osat toimitussisällön perusteella. Pelkkä kiinnitysosa ei korvaa laitteen mittoihin sopivaa pidikettä. Tarkista ruuvien kierre, pituus ja vastakappale ennen asennusta. Mininovalta voi pyytää tarjouksen yhtenäisestä osaluettelosta, jolloin jalusta, sovittimet ja laitteen kiinnitys voidaan käydä läpi samalla kertaa.
Toimitussisältö
Yksi RAM-D-201U-varsi ja kaksi RAM-D-202U-pallolevyä, pussipakkaus. Asennuskohtaiset ruuvit, laitepidike ja laite eivät sisälly valmistajan ilmoittamaan toimitukseen.
Takuu, huolto ja kunnossapito
Valmistaja ilmoittaa tuotteelle rajoitetun elinikäisen takuun ehtojensa mukaisesti. Takuu käsitellään valmistajan voimassa olevien ehtojen perusteella; se ei tarkoita kaikkien kulumisesta tai väärästä käytöstä aiheutuvien vaurioiden korvaamista. Ota huolto- ja takuuasioissa yhteyttä Mininovaan ja ilmoita tuotekoodi, ostotiedot sekä vian kuvaus.
Tarkista liitosten kiinnitys ja osien kunto säännöllisesti. Löysää säädettävän kokoonpanon kiristys ennen asennon muuttamista. Vaurioitunut tai kulunut osa vaihdetaan yhteensopivaan varaosaan. Älä muuta osan rakennetta tai käytä sitä käyttökohteessa, jonka soveltuvuutta ei ole tarkistettu.
Ylläpidon kannalta on hyödyllistä säilyttää hyväksytyn asennuksen osaluettelo ja valokuva. Merkitse niihin myös laitteen ja kuoren tiedot. Näin myöhempi täydennystilaus voidaan tarkistaa alkuperäiseen kokoonpanoon nähden.
B2B-hankinta ja projektimyynti
Mininova auttaa yritysten, huollon, laiteintegraattorien ja projektien RAM-osavalinnoissa. Lähetä tarjouspyyntöön laitteen malli, ulkomitat, paino, kiinnityspaikka ja arvioitu kappalemäärä. Kerro myös käyttöympäristö sekä mahdolliset olemassa olevat osat. Näillä tiedoilla voidaan tarkistaa hankinnan osaluettelo ja sovittaa sama ratkaisu usean käyttäjän tai ajoneuvon tarpeisiin.
Määräkohtainen hinnoittelu, toimitusvaihtoehdot ja aikataulu vahvistetaan tarjouksessa. Pilottiasennus auttaa tarkistamaan käytettävyyden ennen laajempaa käyttöönottoa. Pyydä Mininovalta tarjous yrityshankintaan tai projektiin.
Valmistajan tuotetiedot ja tekninen tietolehti
- Valmistajan tuotesivu: RAM-D-101U
- Tekninen tietolehti verkkosivulla: RAM Mounts Nordic
- Pyöreän pallolevyn mittapiirustus (PDF)
- Valmistajan takuu- ja huoltoehdot
English Brief
D-size assembly with a medium arm and two 3.68-inch round plates. Ball diameter 2.25 inches; overall height 11.125 inches. Standard load 6 lb, demanding use 5 lb. Check plate drawings and device interfaces; mounting screws are separate. Procurement terms include D size double ball mount and large round plate mounting kit. Select additional parts according to the installation surface and device requirements.
