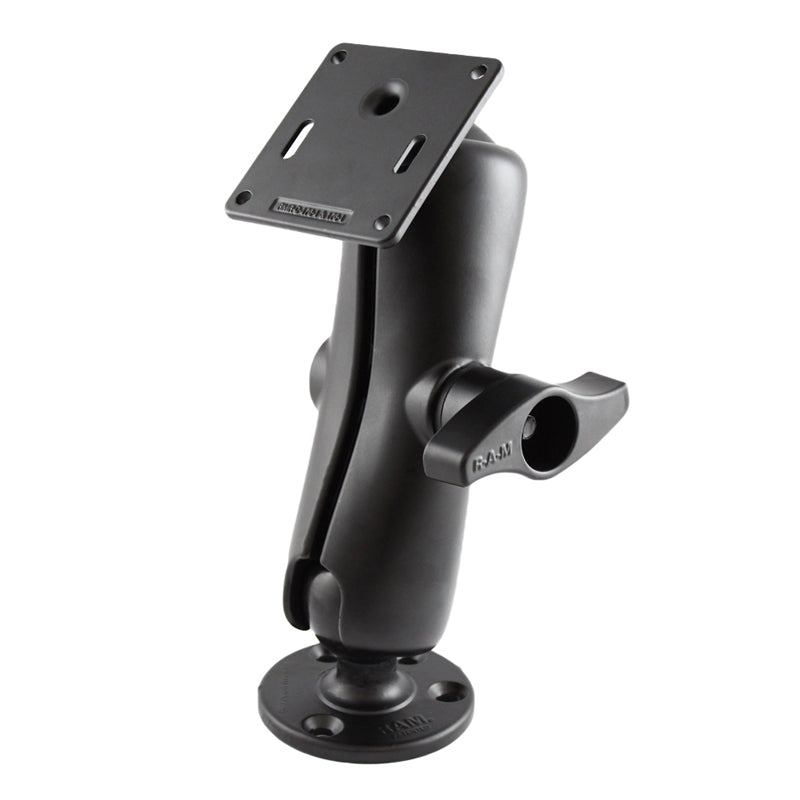

RAM Mounts RAM-D-101U-2461, VESA-kiinnityssarja 75 × 75 mm, D-koko, keskikokoinen varsi

RAM Mount RAM-D-101U-2461 – tuotetiedot ja osavalinta

RAM Mount RAM-D-101U-2461 on D-koon pallonivelkiinnitys, jossa on pyöreä pohjalevy, keskikokoinen varsi ja 75 × 75 mm:n VESA-levy. Pallojen halkaisija on 57,15 mm ja kokonaiskorkeus noin 282,6 mm.

VESA-levy tarjoaa määritellyn laitepuolen reikäjaon. Pallonivelet mahdollistavat laitteen suunnan säätämisen, kun pyöreä pohjalevy on kiinnitetty sopivaan alustaan.

Keskeiset ominaisuudet ja hyödyt

• VESA-reikäjako 75 × 75 mm
• D-pallot 57,15 mm
• Keskikokoinen varsi, pallopesien väli noin 174,8 mm
• Pyöreän pohjalevyn halkaisija noin 93,5 mm

Kun hankintalistalla on 75 × 75 mm:n nivelkiinnitys, vertaile sekä kiinnityspintaa että toimitukseen kuuluvia osia. Valinta kannattaa tehdä laitteen ja asennuspaikan yhteisten vaatimusten perusteella.

Tekniset tiedot

Yhteensopivuus ja asennuksen suunnittelu

Laitteen tai sen pidikkeen pitää tukea 75 × 75 mm:n VESA-kiinnitystä. Tarkista myös ruuvien kierre ja sallittu pituus laitteen ohjeesta. VESA-jako ei yksin vahvista kaikkien näyttöjen painon tai rungon sopivuutta. Pallot ja varsi ovat D-kokoa.

Tarkista näytön takapinnan VESA-jako sekä rungon ja liittimien tila. Laitteen sallittu ruuvipituus määritetään sen oman ohjeen mukaan. Suunnittele myös alustan pyöreän levyn reikäjaon vaatima kiinnitys.

Valmistajan kuormitusluvut erottavat normaalikäytön ja vaativat käyttöolosuhteet. Ne eivät korvaa koko asennuksen arviointia. Laske laitteen painoon myös kuori, sovitin ja muut kannettavat osat. Tarkista jalustan kiinnityspinta sekä kokonaisuuden ulottuma ja tärinä. Yhden osan ilmoitettu kantavuus ei vahvista kaikkien mahdollisten osayhdistelmien sopivuutta.

Käyttökohteet ja käytettävyys

Sarja soveltuu mitoituksen mukaisten näyttöjen tai laitepidikkeiden nivelkiinnityksen suunnitteluun ajoneuvossa, työpisteessä tai integraatioprojektissa. Alustan kiinnitysratkaisu arvioidaan käyttöympäristön mukaan.

Asennuksen tavoitteena on sijoittaa laite käyttäjän kannalta toimivaan kohtaan. Tarkista katselukulma, käsien liikkumatila sekä kaapeleiden kulku käyttöasennossa. Johtoon kannattaa jättää liikkeen vaatima tila niin, ettei liitin kanna laitteen painoa tai kiristy säädön aikana. Laitteen irrottamisen ja huoltamisen on onnistuttava ilman, että koko asennus täytyy purkaa. Ajoneuvossa arvioidaan myös matkustajien tila ja kaikki ohjaamon normaalit liikkeet.

Mallierot ja rinnakkaismallit

RAM-D-101U käyttää kahta pyöreää levyä VESA-levyn sijaan. RAM-D-2461U on tämän sarjan erillinen 75 × 75 mm:n VESA-osa. RAM-D-201U on mukana oleva keskikokoinen varsi.

Samannäköiset RAM-tuotteet voivat poiketa pallokoossa, varren pituudessa, levyn reikäjaossa tai mukana tulevissa tarvikkeissa. Tilaa täsmällisellä tuotekoodilla ja vertaa toimitussisältöä, kun täydennät aiemmin rakennettua telinettä. Yhden osan vaihto ei automaattisesti muuta muita osia yhteensopiviksi.

Hankinnan tarkistus ja malliasennus

VESA 75 × 75 mm tarkoittaa kiinnitysreikien keskikohtien väliä eikä levyn ulkomittaa. Levyn ulkomitat ja pallo voivat vaikuttaa liittimien saavutettavuuteen näytön takana. Koesovita johdot ja koko kallistusalue ennen sarjahankintaa. Tarkista alustan kiinnitys erikseen, koska sen reikäjako on pyöreän RAM-levyn piirustuksen mukainen.

Usean laitteen hankinnassa tarkistetaan ensin yksi suunniteltu osayhdistelmä. Koesovituksessa käydään läpi laitteen kiinnitys, käyttöasennot ja irrottaminen sekä johtojen ja liittimien vaatima tila. Kirjaa hyväksytyt osat täsmällisillä tuotekoodeilla, jotta myöhemmät toimitukset voidaan verrata samaan kokonaisuuteen. Jos laite tai asennuspaikka vaihtuu, yhteensopivuus arvioidaan uudelleen. Huoltoa varten kannattaa säilyttää myös tieto laitteen kuoresta ja asennuspinnasta. Näin pelkkä saman näköinen varaosa ei päädy alkuperäisestä poikkeavaan kiinnitykseen.

Lisäosat ja hankintakokonaisuus

Valitse puuttuvat laitekohtaiset osat toimitussisällön perusteella. Pelkkä kiinnitysosa ei korvaa laitteen mittoihin sopivaa pidikettä. Tarkista ruuvien kierre, pituus ja vastakappale ennen asennusta. Mininovalta voi pyytää tarjouksen yhtenäisestä osaluettelosta, jolloin jalusta, sovittimet ja laitteen kiinnitys voidaan käydä läpi samalla kertaa.

Toimitussisältö

RAM-D-202U-pohjalevy, RAM-D-201U-varsi ja RAM-D-2461U-VESA-levy, pussipakkaus. Laitteen ja alustan kiinnitysruuvit sekä mahdollinen laitekohtainen pidike hankitaan erikseen.

Takuu, huolto ja kunnossapito

Valmistaja ilmoittaa tuotteelle rajoitetun elinikäisen takuun ehtojensa mukaisesti. Takuu käsitellään valmistajan voimassa olevien ehtojen perusteella; se ei tarkoita kaikkien kulumisesta tai väärästä käytöstä aiheutuvien vaurioiden korvaamista. Ota huolto- ja takuuasioissa yhteyttä Mininovaan ja ilmoita tuotekoodi, ostotiedot sekä vian kuvaus.

Tarkista liitosten kiinnitys ja osien kunto säännöllisesti. Löysää säädettävän kokoonpanon kiristys ennen asennon muuttamista. Vaurioitunut tai kulunut osa vaihdetaan yhteensopivaan varaosaan. Älä muuta osan rakennetta tai käytä sitä käyttökohteessa, jonka soveltuvuutta ei ole tarkistettu.

Ylläpidon kannalta on hyödyllistä säilyttää hyväksytyn asennuksen osaluettelo ja valokuva. Merkitse niihin myös laitteen ja kuoren tiedot. Näin myöhempi täydennystilaus voidaan tarkistaa alkuperäiseen kokoonpanoon nähden.

B2B-hankinta ja projektimyynti

Mininova auttaa yritysten, huollon, laiteintegraattorien ja projektien RAM-osavalinnoissa. Lähetä tarjouspyyntöön laitteen malli, ulkomitat, paino, kiinnityspaikka ja arvioitu kappalemäärä. Kerro myös käyttöympäristö sekä mahdolliset olemassa olevat osat. Näillä tiedoilla voidaan tarkistaa hankinnan osaluettelo ja sovittaa sama ratkaisu usean käyttäjän tai ajoneuvon tarpeisiin.

Määräkohtainen hinnoittelu, toimitusvaihtoehdot ja aikataulu vahvistetaan tarjouksessa. Pilottiasennus auttaa tarkistamaan käytettävyyden ennen laajempaa käyttöönottoa. Pyydä Mininovalta tarjous yrityshankintaan tai projektiin.

Valmistajan tuotetiedot ja tekninen tietolehti

• Valmistajan tuotesivu: RAM-D-101U-2461
• Tekninen tietolehti verkkosivulla: RAM Mounts Nordic
• VESA-levyn mittapiirustus (PDF)
• Pyöreän pohjalevyn mittapiirustus (PDF)
• Valmistajan takuu- ja huoltoehdot

English Brief

D-size assembly with a medium arm, round mounting base and 75 × 75 mm VESA plate. Ball diameter 2.25 inches; standard load 6 lb and demanding-use load 5 lb. Check display screw requirements and the base drawing. Installation screws are separate. Procurement terms include D size VESA mounting kit and 75×75 display ball mount. Select additional parts according to the installation surface and device requirements.
