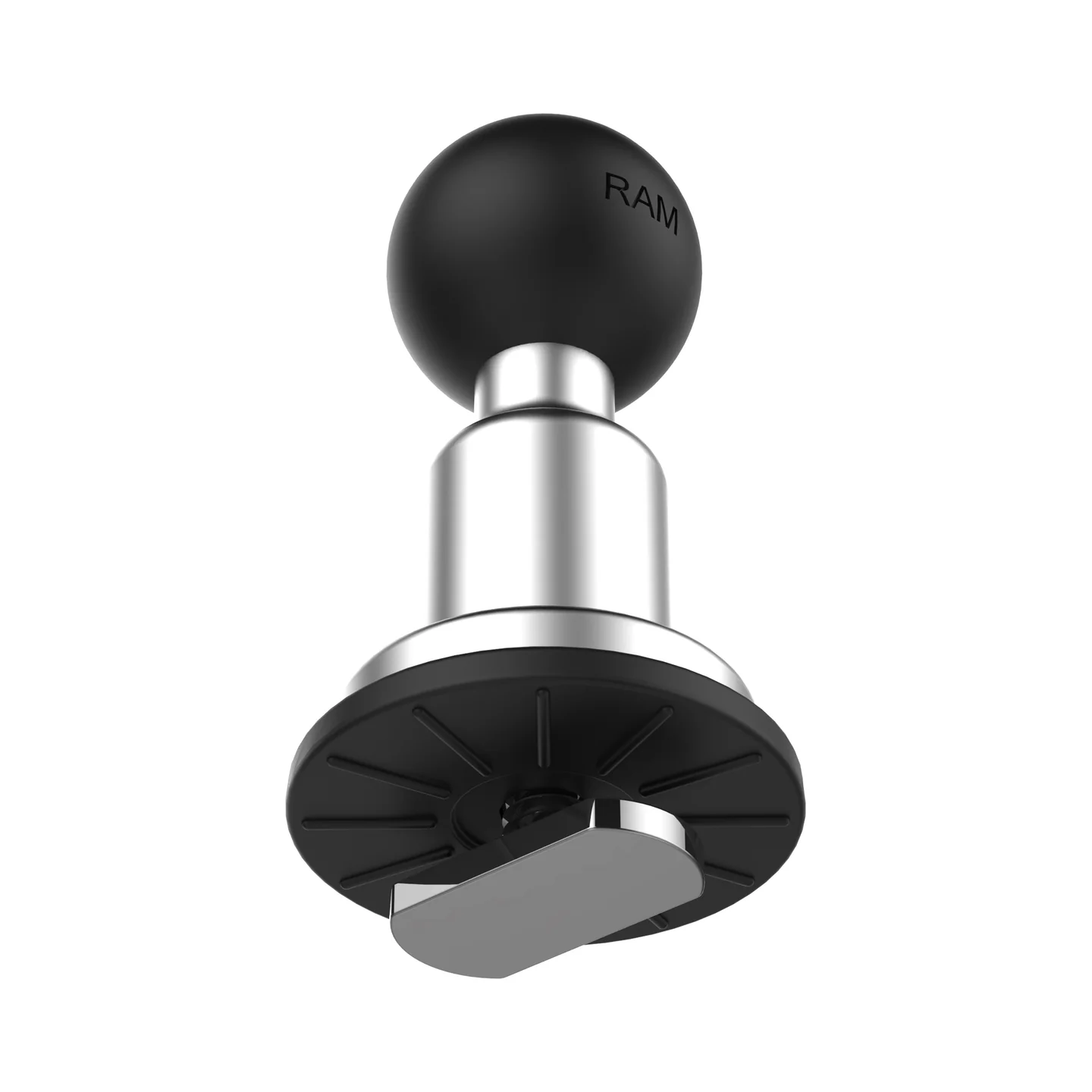

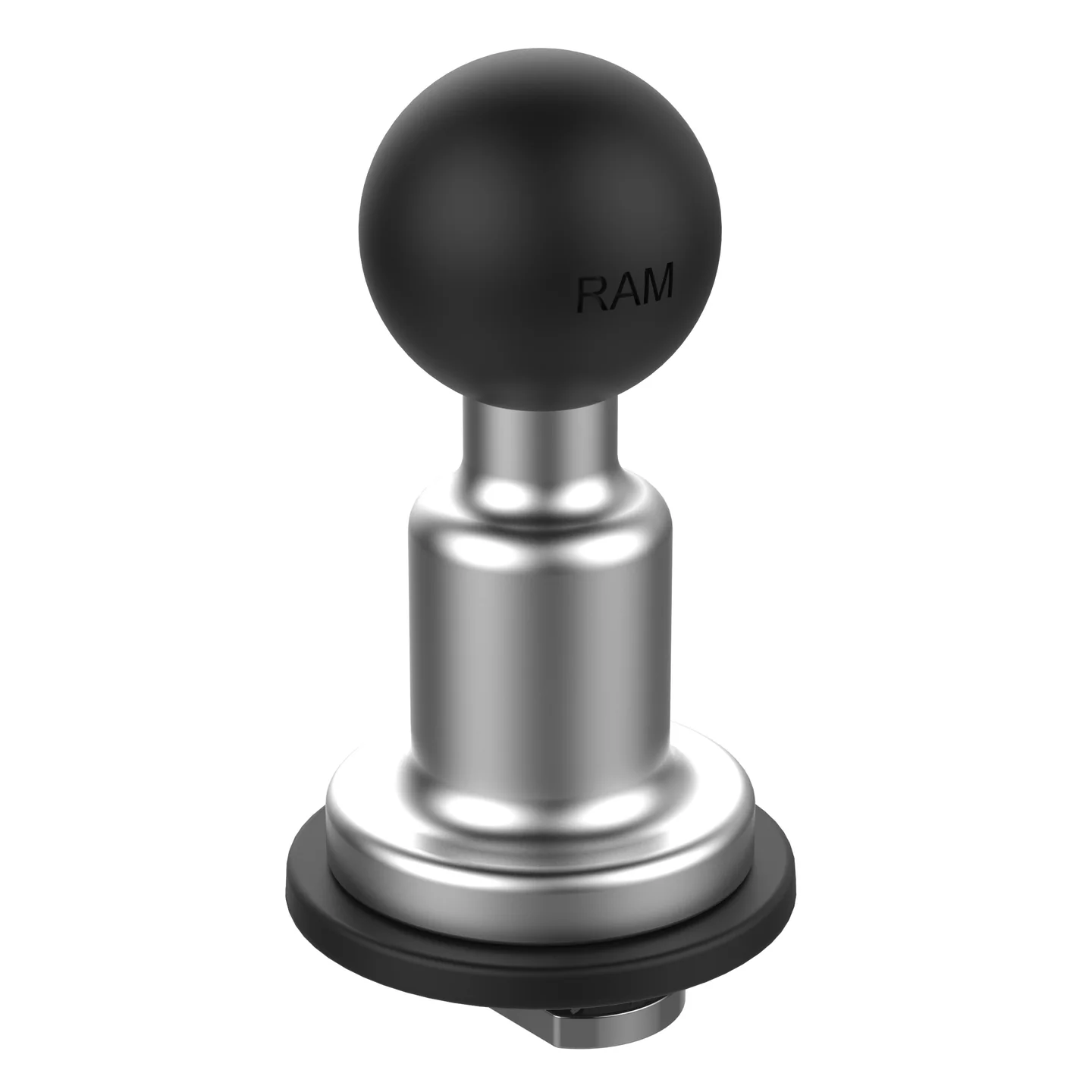

RAM Mount RAM-B-463-TRA1U – Aluminum Track Ball Base B Size 1″ T-pulttikiinnityksellä
RAM Mount RAM-B-463-TRA1U on RAM Mountsin alumiininen Track Ball Base with T-Bolt Attachment -kiinnityspohja. Se yhdistää B Size 1″ / 25,4 mm RAM-kuulan, marine-grade-alumiinisen pohjan, kumisen kitka-aluslevyn ja ruostumattomasta teräksestä valmistetun T-pultin kompaktiksi kiskokiinnitykseksi.
Tuote on suunniteltu RAM Tough-Track -järjestelmään ja muihin mitoitukseltaan yhteensopiviin kiskojärjestelmiin. Track Ball muodostaa kiskoon siirrettävän B Size -kiinnityspisteen, johon voidaan yhdistää yhteensopiva RAM Double Socket Arm ja käyttökohteen mukainen laitepidike.
Helposti säädettävä T-pulttikiinnitys
RAM-B-463-TRA1U:n mukana toimitetaan 1/4″-20 × 7/8″ ruostumattomasta teräksestä valmistettu T-pultti. T-pultti liu’utetaan yhteensopivaan kiskoon, minkä jälkeen Track Ball kiristetään paikalleen kiertämällä kuulaa myötäpäivään.
Kun kiinnityspisteen paikkaa halutaan muuttaa, kuulaa kierretään vastapäivään, kiinnitys löystyy ja Track Ball voidaan siirtää kiskossa uuteen kohtaan. Tämä mahdollistaa laitekiinnityksen sijainnin muuttamisen ilman uusia porauksia tai pysyviä kiinnityspisteitä.
Kuminen kitka-aluslevy
Kokoonpano sisältää rubber friction washer -kitka-aluslevyn. Se sijoittuu Track Ball -pohjan ja kiskon väliin ja tukee kiinnityksen pitävää lukitusta.
B Size 1″ RAM-kuula
RAM-B-463-TRA1U käyttää B Size 1″ / 25,4 mm -kuulaa. Se voidaan yhdistää yhteensopiviin RAM B Size Double Socket Arm -varsiin ja niiden kautta laajaan valikoimaan RAM Mount -laitepidikkeitä.
B Size -järjestelmä soveltuu erityisesti puhelimien, GPS-laitteiden ja muiden pienten päätelaitteiden kiinnityksiin. Valmistaja ilmoittaa tämän tuotteen kuormituskapasiteetiksi 2 lb / noin 0,91 kg Standard Use -käytössä ja 1 lb / noin 0,45 kg Heavy-Duty Use -käytössä.
RAM Pin-Lock -rakenne
RAM-B-463-TRA1U:n kuulakomponenttina toimii RAM-B-463U Aluminum Pin-Lock Ball Adapter. Kuulapohjan alapinnassa on RAM Pin-Lock -rakenne ja 1/4″-20 sisäkierre, johon tämän Track Ball -kokoonpanon T-pultti kiinnittyy.
Marine-grade-alumiini ja ruostumaton teräs
Kuulapohja on valmistettu marine-grade-alumiinista ja T-pultti ruostumattomasta teräksestä. Materiaalivalinnat tekevät tuotteesta käyttökelpoisen myös vaativissa ajoneuvo-, vene-, työkone- ja muissa liikkuvissa asennuksissa.
Keskeiset ominaisuudet
- RAM Aluminum Track Ball Base
- Tuotekoodi RAM-B-463-TRA1U
- B Size 1″ / 25,4 mm RAM-kuula
- Suunniteltu RAM Tough-Track -kiskoihin ja muihin yhteensopiviin track-järjestelmiin
- 1/4″-20 × 7/8″ T-pulttikiinnitys
- Ruostumattomasta teräksestä valmistettu T-pultti
- Kuminen kitka-aluslevy mukana
- RAM Pin-Lock -rakenne
- Marine-grade-alumiininen kuulapohja
- Kiinnityspiste voidaan siirtää kiskossa ilman työkaluja
- Standard Use -kuormitus 2 lb / noin 0,91 kg
- Heavy-Duty Use -kuormitus 1 lb / noin 0,45 kg
- Lifetime Warranty valmistajan takuuehtojen mukaisesti
Tekniset tiedot
| Valmistaja | RAM Mounts |
|---|---|
| Tuotekoodi | RAM-B-463-TRA1U |
| UPC | 793442930973 |
| Tuotetyyppi | Aluminum Track Ball Base with T-Bolt Attachment |
| Kuulakoko | B Size – 1″ / 25,4 mm |
| Kokonaiskorkeus | 2,36″ / noin 59,9 mm |
| Pohjan halkaisija | 1,25″ / noin 31,8 mm |
| Kierteen syvyys | 0,875″ / noin 22,2 mm |
| T-pultti | 1/4″-20 × 7/8″ |
| T-pultin mitat | 0,48″ × 0,95″ / noin 12,2 × 24,1 mm |
| Standard Use -kuormitus | 2 lb / noin 0,91 kg |
| Heavy-Duty Use -kuormitus | 1 lb / noin 0,45 kg |
| Materiaalit | Marine-grade aluminum + Stainless Steel |
| Paino | 0,15 lb / noin 68 g |
| Pakkaustyyppi | Poly Bag |
| Takuu | Lifetime Warranty valmistajan takuuehtojen mukaisesti |
Kitin komponentit
- RAM-B-463U – Aluminum Pin-Lock Ball Adapter, B Size 1″, 1/4″-20 sisäkierre
- RAP-354TU – 1/4″-20 × 7/8″ T-Bolt
- 1 × Friction Washer – kuminen kitka-aluslevy
RAM-B-463-TRA1U ja RAM-463-TRA1U – tärkeä ero
RAM Mounts tarjoaa tästä Aluminum Track Ball Base -rakenteesta kaksi eri kuulakokoa:
- RAM-B-463-TRA1U – B Size 1″ / 25,4 mm, Standard Use 2 lb
- RAM-463-TRA1U – C Size 1,5″ / 38,1 mm, Standard Use 4 lb
Oikea versio valitaan muun RAM Mount -kokoonpanon kuulakoon ja laitteen kuormituksen perusteella.
Yhteensopivuus
RAM-B-463-TRA1U on suunniteltu RAM Tough-Track -kiskojärjestelmään ja muihin yhteensopiviin track-järjestelmiin. Valmistajan T-pultin mitat ovat 0,48″ × 0,95″.
Kuulapään puolella tuote yhdistetään RAM B Size 1″ -järjestelmän Double Socket Arm -varteen. Laitepidike ja kiinnitysvarsi valitaan käyttökohteen mukaan.
Käyttökohteet
- RAM Tough-Track -kiinnitysjärjestelmät
- Ajoneuvojen laitekiinnitykset
- Veneet ja marine-asennukset
- ATV- ja maastoajoneuvot
- Työkoneet
- Puhelinpidikkeet
- GPS- ja navigointilaitteet
- Pienet tabletit ja muut B Size -järjestelmään soveltuvat laitteet
Toimitussisältö
Toimitus sisältää 1 × RAM Mount RAM-B-463-TRA1U Aluminum Track Ball Base -kokoonpanon, yhden 1/4″-20 × 7/8″ T-pultin sekä yhden kumisen kitka-aluslevyn.
RAM Tough-Track -kisko, B Size Double Socket Arm, laitepidike ja päätelaite eivät sisälly toimitukseen.
Takuu
RAM Mount RAM-B-463-TRA1U kuuluu valmistajan Lifetime Warranty -takuun piiriin RAM Mountsin voimassa olevien takuuehtojen mukaisesti.
Valmistajan linkit
RAM Mount RAM-B-463-TRA1U – valmistajan virallinen tuotesivu:
RAM Aluminum Track Ball Base with T-Bolt Attachment – B Size
English Brief
RAM Mount RAM-B-463-TRA1U is an aluminum RAM Track Ball Base with T-Bolt Attachment designed for RAM Tough-Track and compatible track mounting systems. It features a B Size 1-inch (25.4 mm) rubber ball, marine-grade aluminum base, stainless steel 1/4″-20 × 7/8″ T-bolt and a rubber friction washer.
The Track Ball slides into the track and is secured by turning the ball clockwise. Turning it counterclockwise loosens the assembly, allowing the mounting point to be repositioned along the track. The integrated RAM Pin-Lock ball adapter connects to compatible B Size RAM double socket arms.
RAM Mounts rates the product for 2 lb (0.91 kg) in standard use and 1 lb (0.45 kg) in heavy-duty use. The mount is backed by RAM Mounts’ Lifetime Warranty.
