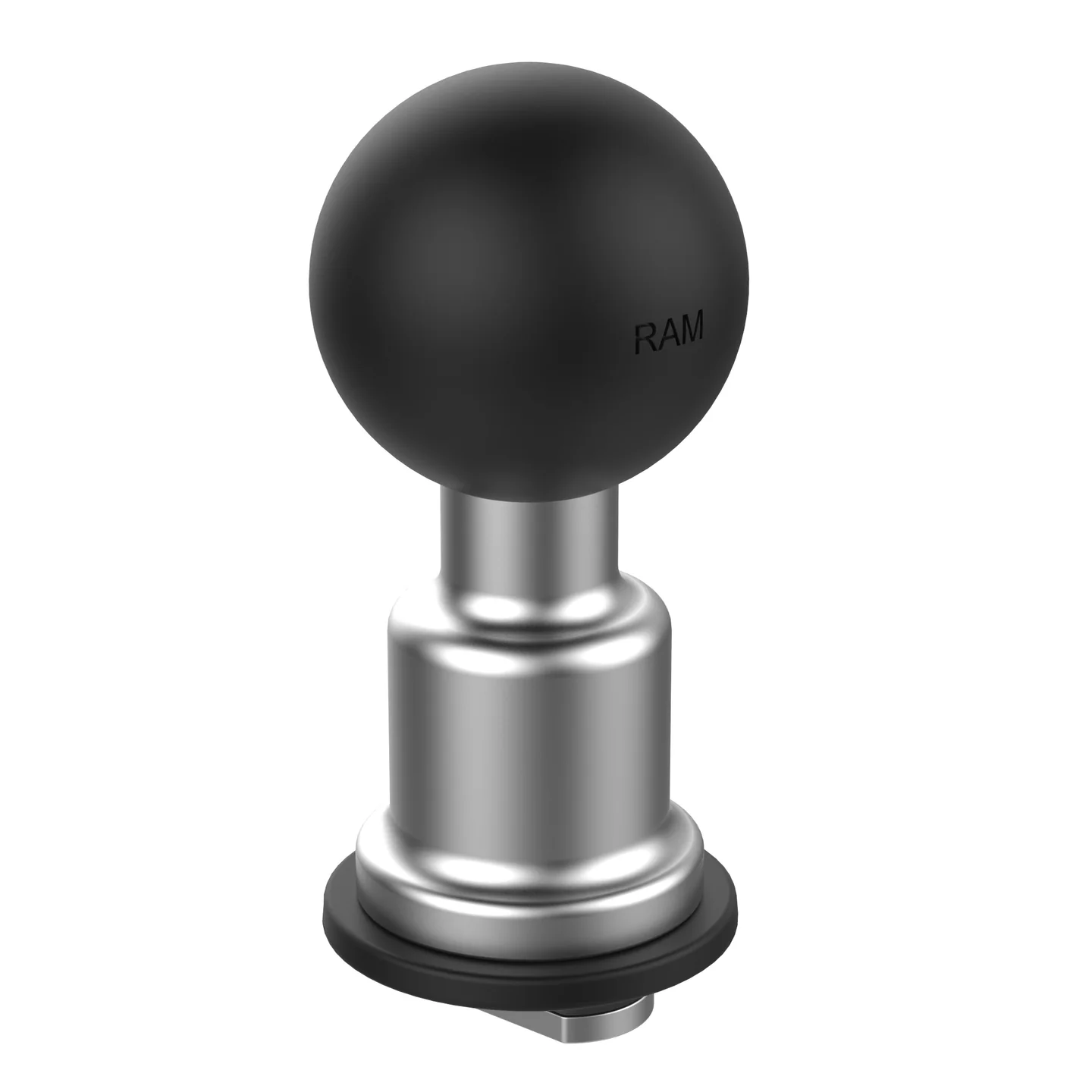

RAM Mount RAM-463-TRA1U – Aluminum Track Ball Base C Size 1,5″ T-pulttikiinnityksellä
RAM Mount RAM-463-TRA1U on RAM Mountsin alumiininen Track Ball Base with T-Bolt Attachment – C Size -kiinnityspohja. Se yhdistää C Size 1,5″ / 38,1 mm kumipäällysteisen RAM-kuulan, marine-grade-alumiinisen pohjan, kumisen kitkalevyn ja ruostumattomasta teräksestä valmistetun T-pultin kompaktiksi kiskokiinnitykseksi.
RAM-463-TRA1U on tarkoitettu RAM Tough-Track -kiskojärjestelmiin sekä muihin mitoitukseltaan yhteensopiviin kiskoihin. Kiskokiinnitys mahdollistaa laitetelineen sijainnin muuttamisen ilman uuden kiinnityspisteen poraamista: Track Ball asetetaan kiskoon, siirretään haluttuun kohtaan ja lukitaan kiertämällä kuulaa myötäpäivään.
C Size 1,5″ RAM-kuula
RAM-463-TRA1U:ssa on C Size 1,5″ / 38,1 mm RAM-kuula. Se on tarkoitettu käytettäväksi RAM Mountsin C Size Double Socket Arm -varsien ja muiden C Size -kuulajärjestelmän komponenttien kanssa.
Valmistajan kuormitusluokitus C Size -versiolle on 4 lb / noin 1,81 kg Standard Use -käytössä ja 3 lb / noin 1,36 kg Heavy-Duty Use -käytössä. C Size soveltuu siten esimerkiksi suuremmille tableteille, näyttö- ja navigointilaitteille sekä muihin B Size -järjestelmää suurempaa kantavuutta vaativiin kokoonpanoihin.
T-pulttikiinnitys RAM Tough-Track -kiskoon
Kiinnityspohjan mukana toimitetaan 1/4″-20 × 7/8″ T-pultti ja kuminen kitkalevy. T-pultin mitat ovat 0,48″ × 0,95″. Pultti liukuu yhteensopivan kiskon uraan, minkä jälkeen kiinnityspohja voidaan siirtää haluttuun kohtaan.
Kiinnitys lukitaan kiertämällä Track Ball -kuulaa myötäpäivään. Vastapäivään kiertämällä pohja vapautuu säädettäväksi tai poistettavaksi. Tämä mahdollistaa laitetelineen paikan nopean muuttamisen kiskon pituussuunnassa.
Alumiininen Pin-Lock Ball Adapter
RAM-463-TRA1U muodostuu valmistajan mukaan kahdesta varsinaisesta kit-komponentista: RAM-463U Aluminum Pin-Lock Ball Adapter -sovittimesta ja RAP-354TU 1/4″-20 × 7/8″ T-Bolt -pultista.
RAM-463U:ssa on 1/4″-20-kierteinen reikä sekä Pin-Lock-rakenne. Marine-grade-alumiini ja ruostumattomasta teräksestä valmistetut komponentit on tarkoitettu kestävään RAM Mount -kiinnityskäyttöön.
Keskeiset ominaisuudet
- Alumiininen RAM Track Ball -kiskokiinnityspohja
- Tuotekoodi RAM-463-TRA1U
- C Size 1,5″ / 38,1 mm RAM-kuula
- Pin-Lock-rakenne
- 1/4″-20-kierteinen reikä
- 1/4″-20 × 7/8″ ruostumattomasta teräksestä valmistettu T-pultti
- Kuminen kitkalevy
- Suunniteltu RAM Tough-Track -kiskoihin ja yhteensopiviin kiskojärjestelmiin
- Säädettävä sijainti kiskon pituussuunnassa
- Marine-grade-alumiini ja ruostumaton teräs
- Standard Use -kuormitus 4 lb / noin 1,81 kg
- Heavy-Duty Use -kuormitus 3 lb / noin 1,36 kg
- Lifetime Warranty valmistajan takuuehtojen mukaisesti
Tekniset tiedot
| Valmistaja | RAM Mounts |
|---|---|
| Tuotekoodi | RAM-463-TRA1U |
| UPC | 793442131059 |
| Tuotetyyppi | Aluminum Track Ball Base with T-Bolt Attachment |
| Kuulakoko | C Size – 1,5″ / 38,1 mm |
| Pohjan halkaisija | 1,25″ / noin 31,8 mm |
| Kierteen syvyys | 0,875″ / noin 22,2 mm |
| Kierre | 1/4″-20 |
| T-pultti | 1/4″-20 × 7/8″ |
| T-pultin mitat | 0,48″ × 0,95″ / noin 12,2 × 24,1 mm |
| Standard Use -kuormitus | 4 lb / noin 1,81 kg |
| Heavy-Duty Use -kuormitus | 3 lb / noin 1,36 kg |
| Materiaalit | Marine-grade aluminum, stainless steel |
| Paino | 0,26 lb / noin 118 g |
| Pakkaustyyppi | Poly Bag |
| Takuu | Lifetime Warranty valmistajan takuuehtojen mukaisesti |
Yhteensopivuus
RAM-463-TRA1U on tarkoitettu RAM Mountsin C Size 1,5″ -järjestelmään. Valmistaja listaa yhteensopiviksi varsiksi muun muassa:
- RAM-201U-B – C Size Short Double Socket Arm
- RAM-201U – C Size Medium Double Socket Arm
- RAM-201U-D – C Size Long Double Socket Arm
- RAP-200-12U – Composite Double Socket Swivel Arm, C Size
- RAP-200-2U – Composite Double Socket Swivel & Ratchet Arm, C Size
Kiskopuolella RAM-463-TRA1U on suunniteltu erityisesti RAM Tough-Track -järjestelmään. T-pultin mitoitus tulee tarkistaa, jos tuotetta käytetään muun valmistajan kiskossa.
RAM-463-TRA1U ja RAM-B-463-TRA1U – tärkeä ero
Nämä kaksi lähes samannimistä tuotetta eroavat toisistaan ennen kaikkea RAM-kuulan koon ja kuormituskapasiteetin perusteella:
- RAM-463-TRA1U – C Size 1,5″ / 38,1 mm, Standard Use 4 lb, Heavy-Duty Use 3 lb
- RAM-B-463-TRA1U – B Size 1″ / 25,4 mm, Standard Use 2 lb, Heavy-Duty Use 1 lb
RAM-463-TRA1U valitaan silloin, kun muu kiinnityskokonaisuus käyttää C Size 1,5″ -komponentteja tai asennuksessa tarvitaan B Size -versiota suurempaa kuormituskapasiteettia.
Käyttökohteet
- RAM Tough-Track -kiskoasennukset
- Ajoneuvot ja työajoneuvot
- Vene- ja marine-asennukset
- ATV- ja maastoajoneuvot
- Työkoneet
- Työpisteiden laitekiinnitykset
- Suuremmat tabletit
- Navigointi- ja näyttölaitteet
- Muut C Size -järjestelmään soveltuvat laitteet
Toimitussisältö
- 1 × RAM-463U – Aluminum Pin-Lock Ball Adapter with 1/4″-20 Female Thread, C Size
- 1 × RAP-354TU – 1/4″-20 × 7/8″ T-Bolt
- 1 × Friction Washer – kitkalevy
RAM Tough-Track -kisko, Double Socket Arm -varsi ja varsinainen laitepidike eivät sisälly toimitukseen.
Takuu
RAM Mount RAM-463-TRA1U kuuluu RAM Mountsin Lifetime Warranty -takuun piiriin valmistajan voimassa olevien takuuehtojen mukaisesti.
Valmistajan linkit
RAM Mount RAM-463-TRA1U – valmistajan virallinen tuotesivu:
RAM Aluminum Track Ball Base with T-Bolt Attachment – C Size
English Brief
RAM Mount RAM-463-TRA1U is an aluminum Track Ball base featuring a C Size 1.5-inch (38.1 mm) rubber ball and T-bolt attachment. Designed for track mounting systems including the RAM Tough-Track, it allows the mounting point to be positioned and repositioned along a compatible track.
The assembly combines the RAM-463U marine-grade aluminum Pin-Lock ball adapter with a stainless steel RAP-354TU 1/4″-20 × 7/8″ T-bolt and rubber friction washer. Insert the T-bolt into the track and rotate the ball clockwise to tighten or counterclockwise to loosen and reposition the mount.
The C Size version is rated for 4 lb (1.81 kg) in standard use and 3 lb (1.36 kg) in heavy-duty use. It is compatible with RAM C Size 1.5-inch double socket arms and is backed by RAM Mounts’ Lifetime Warranty.
