RAM Mount RAM-202AU, kameran palloadapteri C-koon kiinnitykseen

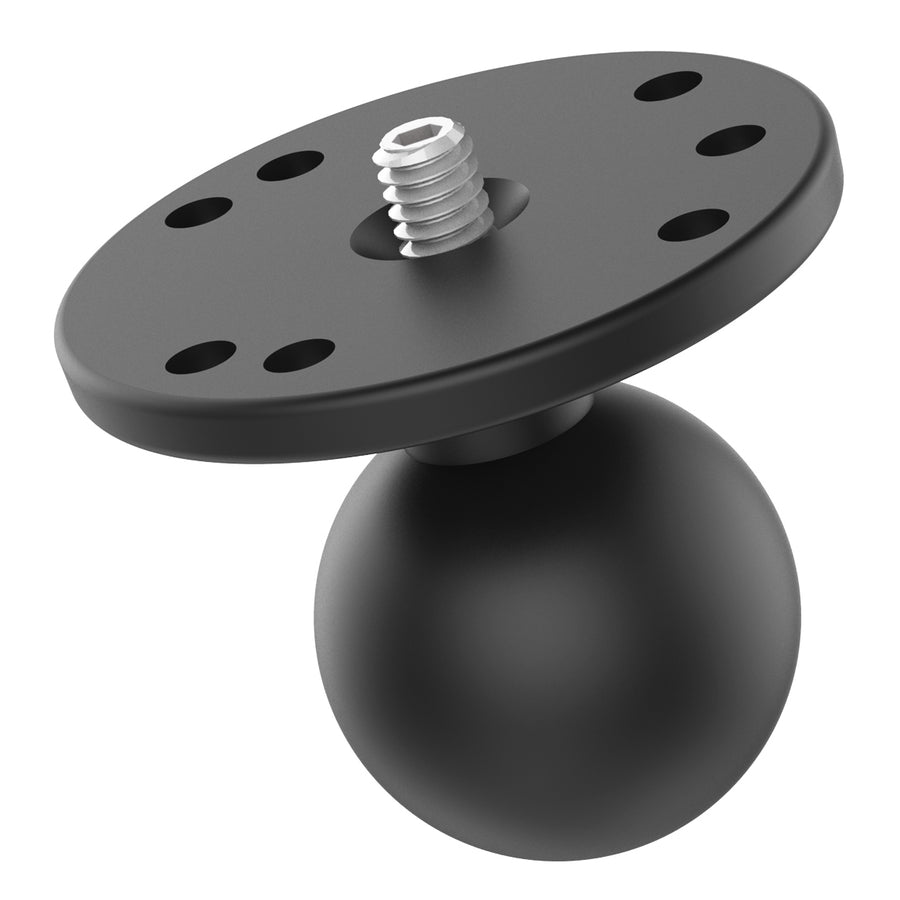

RAM Mount RAM-202AU yhdistää 63,5 mm:n pyöreän alumiinilevyn, keskitetyn 1/4″-20-teräskierretapin ja 38,1 mm:n kumipallon. Adapteri liittää yhteensopivan kameran RAM Mounts -järjestelmän C-koon nivelvarteen. Levy tarjoaa kameran pohjalle tukipinnan, kun kamera asettuu sen päälle.
Tuote on laitepuolen komponentti kameratelineen rakentamiseen. Sen avulla voidaan koota säädettävä kuvauslaitteen kiinnitys käyttämällä erikseen valittua nivelvartta ja asennuspinnan jalustaa. Se sopii myös olemassa olevan C-koon järjestelmän täydentämiseen kamerakierreliitännällä.
Rakenne ja käyttötarkoitus
Teräksinen ulkokierretappi kiinnittyy yhteensopivaan kameran 1/4″-20-sisäkierteeseen. Levyn runko on valmistajan mukaan merikäyttöön tarkoitettua alumiinia. Pyöreä tukipinta erottaa tämän adapterin pelkistä pienikokoisista kierrepalloratkaisuista.
Palloniveljärjestelmällä kameran suuntaa voidaan muuttaa yhteensopivan varren kautta. Adapteri ei sisällä säätövartta, eikä se yksin muodosta valmista jalustaa. Koko asennus valitaan kameran massan, tarvittavan sijoittelun ja käyttöympäristön perusteella.
Tekniset tiedot
| Valmistaja | RAM Mounts / National Products Inc. |
|---|---|
| Tuotekoodi | RAM-202AU |
| Tuotetyyppi | Pyöreä kamera-adapterilevy C-koon kumipallolla |
| Kameraliitäntä | Keskitetty 1/4″-20-ulkokierretappi, teräs |
| Levyn halkaisija | 2,5″ / 63,5 mm |
| Pallokoko | C-koko, 1,5″ / 38,1 mm |
| AMPS-reikäkuvio | Neljä reikää, 1,181″ × 1,496″ / noin 30 × 38 mm |
| Kolmen reiän kuvio | 120° välein, jakoympyrän halkaisija 1,812″ / noin 46,0 mm |
| Kuormitus, normaalikäyttö | 4 lb / noin 1,81 kg |
| Kuormitus, vaativa käyttö | 3 lb / noin 1,36 kg |
| Levyn materiaali | Merikäyttöön tarkoitettu alumiini |
| Paino | Valmistajan ilmoitus 0,24 lb / noin 109 g |
| UPC | 793442020216 |
| Pakkaustyyppi | Poly Bag, pussipakkaus |
Yhteensopivuus kameroiden kanssa
Valmistaja ilmoittaa käyttökohteiksi yhteensopivalla kamerakierteellä varustetut digitaali- ja videokamerat. Tarkista kameran pohjasta tai käyttöohjeesta, että kiinnitys on 1/4″-20-sisäkierre. Muun kokoista kierrettä ei voi yhdistää suoraan adapterin tappiin.
Kameran kiinnityslevy valitaan myös pohjan muodon perusteella. Varmista, että kamera asettuu tukipinnalle ja että kierreliitos sopii laitteeseen. Huomioi kameran akkuluukun, liittimien ja mahdollisen irrotettavan jalustalevyn sijainti, jotta suunniteltu asennus palvelee käyttöä.
Kierretapin ulkonevaa pituutta ei ole ilmoitettu tämän SKU:n tuotesivun teknisessä taulukossa. Kameran kierreaukon syvyys ja liitoksen sopivuus on siksi varmistettava laitekohtaisesti. B-koon rinnakkaismallin mittoja ei tule käyttää tämän adapterin sovituksen perusteena.
Yhteensopivuus RAM-kiinnitysjärjestelmään
C-koon pallo yhdistetään 38,1 mm:n palloille tarkoitettuun RAM-nivelvarteen. Sopivia esimerkkivarsia ovat lyhyt RAM-201U-B, keskipitkä RAM-201U ja pitkä RAM-201U-D. Valitse pituus asennuspinnan ja kameran halutun sijainnin perusteella.
Varren toiseen päähän tarvitaan sopiva C-koon pallojalusta. Pintaan ruuvattava jalusta tai muu kiinnitystapa valitaan käyttökohteen mukaan. B-koon 25,4 mm:n ja D-koon 57,2 mm:n osat ovat eri kokoluokkaa ja vaativat oman yhteensopivan kokonaisuutensa.
Käyttökohteet ja kuvauspaikan suunnittelu
Kamera-asennus työpisteeseen, kuvauspaikalle tai muuhun kiinteään kohteeseen voidaan rakentaa yhteensopivista RAM-osista. Mittaa ensin tarvittava katselu- ja kuvaussuunta sekä tila, johon varsi ja kamera sijoitetaan. Jalustan kiinnityspinnan on sovelluttava valittuun asennustapaan.
Videokameran sijoittelussa tarkista myös johtojen tarvitsema tila ja kameran säätimiin pääsy. Jos virtajohto tai muu kaapeli liikkuu kameran mukana, jätä sille riittävästi liikkumavaraa. Koekokoa teline ennen lopullisten kiinnitysreikien tekemistä.
Kameran massa arvioidaan käytettävän objektiivin, akun ja muiden varusteiden kanssa. Valmistajan kuormitusraja koskee tämän komponentin ilmoitettua käyttöä, eikä sitä pidä tulkita koko itse kootun järjestelmän yleiseksi kantavuudeksi. Kaikkien osien ja asennuksen on sovelluttava kuormitukseen.
Tärinässä ja liikkuvassa käyttöympäristössä kokonaisuus tarvitsee erillisen soveltuvuuden arvioinnin. Varren pituus vaikuttaa ulottumaan ja vipuvaikutukseen. Kameran kiinnittäminen palloniveljärjestelmään ei itsessään takaa kuvan vakautta tai korvaa kameran omia vakautusratkaisuja.
Mallierot ja rinnakkaismallit
- RAM-B-202AU: pyöreä kameralevy 1/4″-20-kierteellä ja B-koon 25,4 mm:n pallolla. Pallokoko ja kuormitusrajat poikkeavat tästä C-koon tuotteesta.
- RAP-366U: C-koon 1/4″-20-kamera-adapteri komposiittirakenteella. Rakenne ja tukipinta poikkeavat tämän tuotteen alumiinilevystä.
- RAM-202U: C-koon pyöreä pallolevy telineasennuksiin; siinä ei ole tämän kameraversion keskitettyä kierretappia.
Valitse kierretapillinen versio, kun kameraliitäntä sitä edellyttää. Pelkkä reikäkuvio tai levyn ulkonäkö ei riitä oikean osan tunnistamiseen. Tuotekoodin tarkistus auttaa erottamaan kamera-adapterin tavallisesta pallolevystä ja eri pallokokoihin kuuluvista vaihtoehdoista.
Lisävarusteet ja täydentävät tuotteet
Kokonaisen telineen hankinnassa määritellään kamera-adapterin lisäksi nivelvarsi ja asennuspinnan pallojalusta. Jos käytössäsi on jo RAM-osia, ilmoita niiden tuotekoodit. Mininova auttaa tarkistamaan kokoluokan ja arvioimaan, mitkä nykyisistä osista sopivat suunniteltuun kokonaisuuteen.
Toimitussisältö
Yksi RAM-202AU-pyöreä adapterilevy C-koon kumipallolla ja keskitetty teräksinen 1/4″-20-kierretappi. Kamera, nivelvarsi ja asennuspinnan jalusta eivät sisälly toimitukseen. Tuote toimitetaan yksittäisenä telinekomponenttina.
Takuu ja huolto
RAM Mounts -kiinnityskomponenttien rajoitettu elinikäinen takuu määräytyy valmistajan takuuehtojen mukaisesti. Tarkista valmistajan sivulta takuun kattavuus, rajaukset ja käsittelymenettely. Takuuasia käsitellään valmistajan ohjeiden mukaisesti.
Jos kierreliitoksessa, levyssä tai pallossa ilmenee ongelma, toimita Mininovalle ostotiedot, tuotekoodi ja kuvaus käytetystä kamerasta sekä muista telineosista. Näin voidaan selvittää osan sovitus tai ohjata asia valmistajan takuukäsittelyyn.
B2B-hankinta ja projektimyynti
Yritysten kamera-asennuksissa ja kuvauslaitteiston hankinnoissa kannattaa määritellä koko osakokonaisuus ennen tilausta. Hankintalistassa kameramalli, käytettävät varusteet, kiinnityspinta ja tarvittava ulottuma auttavat valitsemaan sopivan adapterin, varren ja jalustan.
Pyydä Mininovalta määrä- tai projektitarjous. Ilmoita kappalemäärä, käyttökohde, kameran kokonaispaino ja tavoiteaikataulu. Saat osavalinnan tueksi yhteensopivuuden tarkistuksen sekä tarjouskohtaiset saatavuus- ja toimitustiedot.
Valmistajan tuotesivu ja tekninen tietolehti
- RAM Mounts: virallinen tuotesivu
- RAM Nordic: tekninen tietolehti, reikäkuviot ja kuormitusrajat
- Valmistajan takuu- ja huoltoehdot
English Brief
The RAM-202AU is a C size camera adapter with a 2.5 inch aluminum support plate, a centered steel 1/4 inch-20 male threaded stud and a 1.5 inch rubber ball. This threaded camera ball mount connects compatible digital cameras and camcorders to a separately purchased C-size RAM socket arm. Published capacity is 4 lb for standard use and 3 lb for heavy-duty use. Check the camera’s female thread, bottom clearance and total equipment weight. The plate and stud are included; the arm, mounting base and camera are separate. Contact Mininova for project quantities and complete component selection.
