RAM Mount RAM-111BU, kaikuluotaimen laitelevy C-koon kiinnitykseen

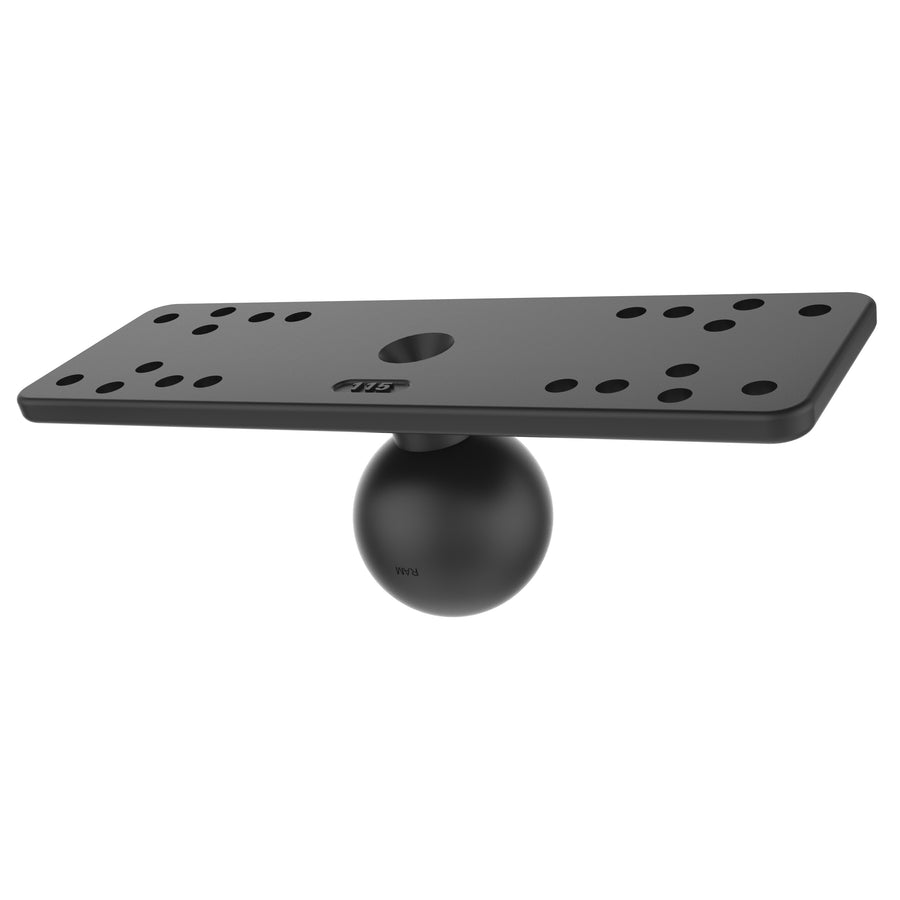

RAM Mount RAM-111BU yhdistää suorakaiteisen laitelevyn ja 38,1 mm:n kumipallon. Se muodostaa laitteen puoleisen osan säädettävään RAM Mounts -kiinnitykseen. Levyyn kiinnitetään yhteensopiva elektroniikkalaitteen jalusta, ja pallo yhdistetään erikseen valittuun C-koon kaksipäiseen pallonivelvarteen.
Ratkaisu sopii tilanteisiin, joissa haluat rakentaa kaikuluotaimen telineen, siirtää veneen navigointinäytön parempaan katselukulmaan tai uusia nykyisen kiinnityksen laitepuolen. Osista koottava järjestelmä antaa mahdollisuuden valita asennuspinnan jalustan ja varren erikseen käytettävissä olevan tilan mukaan.
Rakenne ja käytännön hyödyt
Levy on jauhemaalattua, merikäyttöön tarkoitettua alumiinia. Useat esiporatut reiät tarjoavat vaihtoehtoja erilaisten jalustojen kiinnittämiseen. Pallo on levyn suhteen kohtisuorassa, joten yhteensopivalla varrella laitteen asentoa voidaan säätää pallonivelen kautta.
Levyn vaihtaminen erillisenä osana voi helpottaa jo olemassa olevan C-koon järjestelmän päivittämistä. Tarkista kuitenkin myös vanhan varren ja asennusjalustan kunto: kokonaisuuden kantavuus ja toimivuus määräytyvät kaikkien käytettyjen osien, asennuksen ja käyttöolosuhteiden perusteella.
Tekniset tiedot
| Valmistaja | RAM Mounts / National Products Inc. |
|---|---|
| Tuotekoodi | RAM-111BU |
| Tuotetyyppi | Suorakaiteinen laitelevy kiinteällä kumipallolla |
| Pallokoko | C-koko, 1,5″ / 38,1 mm |
| Levyn nimellismitat | 6,25″ × 2″ / noin 158,8 × 50,8 mm |
| Reikäkuvio | Useita valmiita kiinnitysreikiä; sijainnit valmistajan mittapiirustuksessa |
| Materiaali ja viimeistely | Merikäyttöön tarkoitettu alumiini, jauhemaalaus |
| Kuormitus, normaalikäyttö | 4 lb / noin 1,81 kg |
| Kuormitus, vaativa käyttö | 3 lb / noin 1,36 kg |
| Paino | 0,41 lb / noin 186 g |
| UPC | 793442001550 |
| Pakkaustyyppi | Poly Bag, pussipakkaus |
Yhteensopivuus ja osien valinta
Pallo sopii RAM-järjestelmän C-koon kaksipäisiin pallonivelvarsiin, esimerkiksi RAM-201U-malliin. B-koon 25,4 mm:n ja D-koon 57,2 mm:n varret ovat eri kokoluokkaa. Tämän SKU:n kirjaimet BU eivät tarkoita B-koon palloa: tämän tuotteen pallo on C-kokoa.
Plotterin kiinnityslevy valitaan laitteen oman jalustan reikien ja kiinnitystavan perusteella. Valmistajan yhteensopivuusluettelossa on esimerkiksi Garmin GPSMAP 723 ja 743, Striker Plus 7cv sekä Lowrance Elite FS 7 ja HDS LIVE 7. Yksittäisen laitteen versio, jalusta ja kokonaispaino tulee silti tarkistaa ennen tilausta.
Valmistaja ilmoittaa myös merikäyttöiset GPS-laitteet, CB- ja radioamatööriradiot sekä haarukkajalustat mahdollisiksi käyttökohteiksi. Levy ei korvaa laitteen omaa jalustaa kaikissa asennuksissa. Joissakin sovelluksissa tarvitaan lisäreikiä; tarkista sovitus mittapiirustuksesta ennen levyn työstämistä.
Käyttökohteet ja asennuksen suunnittelu
Veneessä telineen paikka kannattaa valita niin, että näyttö näkyy käyttäjälle ja laitteen painikkeisiin pääsee käsiksi. Varaa tilaa myös laitteen oman jalustan liikkeelle, virtaliittimille ja anturikaapeleille. Käyttöpaikan mittaus auttaa valitsemaan sopivan varren ilman tarpeetonta ulottumaa.
Kaikuluotaimen asennusta suunniteltaessa huomioi laitteen ja sen jalustan yhteispaino. Aallokko, tärinä ja pitkän varren vipuvaikutus vaikuttavat kokonaisuuteen. Käytä valmistajan vaativan käytön kuormitusrajaa lähtökohtana, kun asennus altistuu tavallista suuremmalle liikkeelle.
Navigointinäytön kiinnitys kalastusveneeseen, työveneeseen tai huviveneen ohjaamoon voidaan koota samaan pallokokoon kuuluvista osista. Laitelevyn lisäksi tarvitset sopivan varren ja asennuspinnan jalustan. Kiinnitysalustan jäykkyys ja ruuvien sopivuus on arvioitava asennuskohteessa.
Jätä kaapeleille riittävästi liikkumavaraa säädettävissä asennoissa. Tarkista lopuksi, ettei näyttö tai varsi osu muihin laitteisiin, tuulilasiin tai hallintalaitteisiin. Osien valinnan yhteydessä kannattaa suunnitella myös laitteen irrottaminen huoltoa ja talvisäilytystä varten.
Rinnakkaismallit ja täydentävät tuotteet
- RAM-111U: kokonainen C-koon asennussarja, jossa tämä levy yhdistyy RAM-201U-varteen ja RAM-202U-pyöreään jalustaan.
- RAM-111U-B: kokonainen C-koon sarja lyhyellä RAM-201U-B-varrella.
- RAP-111BU: vastaavan käyttötarkoituksen C-koon levy komposiittirakenteella; materiaali poikkeaa tämän tuotteen alumiinista.
- RAM-B-111BU: B-koon vaihtoehto 25,4 mm:n pallolla. Sitä ei yhdistetä suoraan C-koon varteen.
Jos tarvitset koko telineen alusta lähtien, vertaile valmista sarjaa erillisten osien yhdistelmään. Jos nykyinen järjestelmä on jo oikeaa pallokokoa, yksittäinen levy voi olla tarkoituksenmukainen varaosa tai päivitysosa. Mininova auttaa tarkistamaan vaihtoehdot laitemallin ja asennuskohteen perusteella.
Toimitussisältö
Yksi RAM-111BU-suorakaidelevy integroidulla C-koon kumipallolla. Tuote on yksittäinen kiinnityskomponentti. Varsi, asennuspinnan jalusta, elektroniikkalaite ja sen oma kiinnitysteline eivät kuulu toimitukseen. Laitekohtaiset kiinnitysruuvit valitaan erikseen.
Takuu ja huolto
Valmistaja ilmoittaa tuotteelle rajoitetun elinikäisen takuun valmistajan takuuehtojen mukaisesti. Takuu koskee ehtojen mukaisia materiaali- ja valmistusvirheitä. Tarkempi kattavuus, rajaukset ja takuukäsittelyn menettely löytyvät valmistajan takuulinkistä.
Jos osan kunnossa tai sovituksessa ilmenee ongelma, toimita Mininovalle tuotekoodi, ostotiedot ja kuvaus asennuksesta. Näin voidaan arvioida tarvittava varaosa tai takuukäsittely. Tarkista kiinnityksen kunto säännöllisesti osana veneen laitteiston ylläpitoa.
B2B-hankinta ja projektimyynti
Vene-elektroniikan asentajille, telakoille, kalustoyrityksille ja työvenetoimijoille yksittäinen pallollinen levy mahdollistaa laitekohtaisen osakokonaisuuden määrittelyn. Hankintalistaan kannattaa merkitä laitelevyn lisäksi varren ja jalustan tuotekoodit, laitemalli sekä käyttökohteen vaatimukset.
Pyydä Mininovalta määrä- tai projektitarjous. Ilmoita tarvittava kappalemäärä, asennettavat laitteet, tavoiteaikataulu ja mahdolliset nykyiset RAM-osat. Saat hankinnan tueksi osakokonaisuuden tarkistuksen sekä tarjouskohtaiset saatavuus- ja toimitustiedot.
Valmistajan tuotesivu ja datasheet
- RAM Mounts: virallinen tuotesivu
- RAM Nordic: Pohjoismaiden tuotesivu
- Datasheet / mittapiirustus: levyn mitat ja kiinnitysreiät (PDF)
- Valmistajan takuu- ja huoltoehdot
English Brief
The RAM-111BU is a marine electronic ball plate made from powder-coated marine-grade aluminum. Its nominal 6.25 × 2 inch plate incorporates a 1.5 inch C-size rubber ball. This C size fish finder adapter connects compatible device brackets to a separately purchased C-size RAM double socket arm. Published capacity is 4 lb for standard use and 3 lb for heavy-duty use. Check the device bracket against the official hole-pattern drawing; some applications require additional holes. The plate is supplied as a component, with the arm, mounting base and device-specific screws purchased separately. Contact Mininova for project quantities and component selection.
