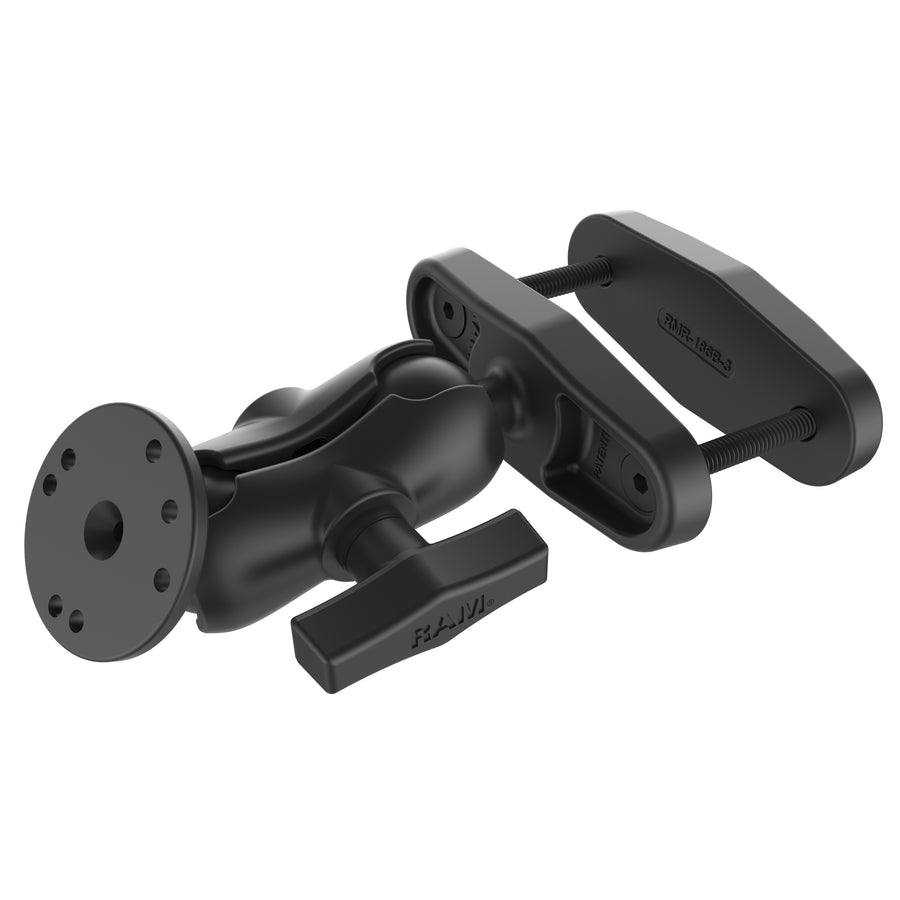

RAM Mount RAM-101U-B-247-3, profiilikiinnityssarja lyhyellä varrella
RAM Mount RAM-101U-B-247-3 yhdistää nelikulmaiseen profiiliin kiinnitettävän puristusjalustan ja säädettävän AMPS-laitelevyn. Short-varsi pitää asennuksen kompaktina, kun laitteelle ei tarvita pitkää ulottumaa. Jalusta suljetaan profiilin ympärille ruuveilla ja muttereilla.
Profiilikiinnityssarja muodostaa mekaanisen liitännän esimerkiksi yhteensopivan päätetelineen ja kaluston kiinnityspisteen välille. Laitepidike valitaan laitteen mukaan erikseen. Asennus edellyttää, että profiilin koko, rakenne ja ympärillä oleva tila soveltuvat jalustalle.
RAM Mount RAM-101U-B-247-3: ominaisuudet ja käytännön hyödyt
Pallonivelet varren molemmissa päissä mahdollistavat laitteen katselukulman säätämisen. Lyhyt varsi auttaa sijoittamaan päätteen lähelle profiilia. Kiinnityskohtaa suunniteltaessa huomioidaan myös käyttäjän työasento, säätönupin saavutettavuus ja laitteen irrotus huoltoa varten.
Profiilikiinnityssarja valitaan ensisijaisesti jalustan koon perusteella. Tässä mallissa enimmäisleveys on 3″ eli 76,2 mm. Mitta tarkoittaa nelikulmaisen profiilin leveyttä; pyöreän putken halkaisijaan perustuva U-pulttisarja on eri tuote.
Tekniset tiedot
| SKU ja UPC | RAM-101U-B-247-3; 793442943072 |
|---|---|
| Jalusta | RAM-247U-3, nelikulmaisen profiilin puristusjalusta |
| Profiilin enimmäisleveys | 76,2 mm (3″) |
| Varsi | RAM-201U-B, Short; nivelpesien väli 63,5 mm (2,5″) |
| Pallokoko | C, 38,1 mm (1,5″) |
| Laitelevy | RAM-202U, pyöreä; halkaisija 63,5 mm |
| Reikäjaot | AMPS noin 30 × 38 mm; kolmen reiän 120° jako, jakoympyrä noin 46 mm |
| Kuormitus | Normaalikäyttö noin 1,81 kg (4 lb); vaativa käyttö noin 1,36 kg (3 lb) |
| Materiaali | Marine-grade-alumiini ja kumipallot |
| Paino ja pakkaus | Noin 0,70 kg (1,55 lb); muovipussi |
| Jalustan kiinnitystarvikkeet | 2 × 5/16″-18 × 3″ koneruuvi ja 2 × 5/16″-18 Nyloc-mutteri |
Millimetrimuunnokset on tarvittaessa pyöristetty. Varsi ei ole teleskooppinen. Jalustalle ilmoitettu enimmäisleveys ei yksin takaa sopivuutta kaikkiin tätä pienempiin rakenteisiin: tarkista kosketuspinnat ja jalustan sijoittaminen asennuskohteessa.
Yhteensopivuus ja lisävarusteet
RAM Mount RAM-101U-B-247-3 liitetään laitepidikkeeseen, jonka reikäjako sopii pyöreään AMPS-levyyn. Tarkista ruuvikierre ja sallittu ruuvipituus pidikkeen ohjeesta. Pallokomponenttien vaihdossa käytetään C-koon osia. Pelkkä päätteen tuotemerkki ei vahvista pidikkeen yhteensopivuutta.
Tabletin, käsipäätteen tai näytön pidike, telakka ja kaapelit valitaan erikseen. Sijoita kaapelit niin, että nivelten säätö ja laitteen irrottaminen onnistuvat ilman liittimiin kohdistuvaa vetoa. Tarjouspyyntöön kannattaa liittää kuva profiilista ja sen mitat.
Käyttökohteet ja asennuksen suunnittelu
RAM Mount RAM-101U-B-247-3 voi palvella varaston pääteasennusta, kaluston laitetelinettä tai työpisteen profiilirunkoon kiinnitettävää näyttöä, kun alusta, pidike ja kuormitus ovat yhteensopivat. Nelikulmaprofiilin kiinnike mahdollistaa asennuspisteen valitsemisen runkorakenteesta.
Kalustokohteessa varmista rakenteeseen kiinnittämisen sallittavuus kaluston valmistajalta tai asennuksesta vastaavalta taholta. Huomioi näkyvyys, hallintalaitteet ja liikkuvien osien vaatima tila. Kuormitusrajan lisäksi arvioidaan laitteen ulkonema, tärinä ja asennusalustan lujuus. Kiinnitysten tarkistus kuuluu käytönaikaiseen huoltoon.
Mallierot ja rinnakkaismallit
RAM Mount RAM-101U-B-247-3 on 3″ jalustan Short-vartinen malli. RAM-101U-247-3 käyttää Medium-vartta. RAM-101U-B-247-25 on 2,5″ eli 63,5 mm profiilin enimmäisleveydelle tarkoitettu Short-versio. Jalustan koosta ei pidä tehdä päätelmää pelkän samanlaisen ulkonäön perusteella.
Tasopintaan asennettava RAM-101U-B sisältää kaksi pyöreää levyä ilman profiilipuristinta. Valitse profiili-, tasopinta- tai putkijalusta todellisen kiinnityskohteen mukaan ennen varren ja laitepidikkeen mitoitusta.
Toimitussisältö
- RAM-247U-3 profiilijalusta
- RAM-201U-B Short-nivelvarsi
- RAM-202U pyöreä pallolevy
- Kaksi jalustan koneruuvia ja kaksi Nyloc-mutteria
Sarja ei sisällä päätettä, laitekohtaista pidikettä tai virtatarvikkeita. Laitepidikkeen kiinnitysruuvit valitaan pidikkeen ja laitteen vaatimusten mukaan.
Takuu ja huolto
Valmistajan mekaanisia RAM-tuotteita koskee rajoitettu elinikäinen takuu valmistajan ehtojen mukaisesti. Takuuasia käsitellään valmistajan menettelyn mukaan. Mininovalle toimitettavat ostotiedot, tuotekoodi ja vian kuvaus auttavat asian selvittämisessä. Korvaavaa osaa varten tunnista jalusta, varsi tai laitelevy erikseen.
B2B-hankinta ja projektimyynti
RAM Mount RAM-101U-B-247-3 voidaan eritellä hankintalistalle SKU:n ja profiilin enimmäisleveyden avulla. Yritysasiakkaan tarjouspyynnössä ilmoitetaan päätteen malli ja massa, profiilin mitat, käyttöympäristö, kappalemäärä ja tavoiteaikataulu. Näin voidaan huomioida myös pidikkeet ja muut kohteen lisäosat.
Pyydä Mininovalta määrä- tai projektitarjous yksittäiseen asennukseen tai kaluston yhteiseen päätehankintaan. Saatavuus, toimitusaika ja hinnoittelu vahvistetaan tarjouskohtaisesti.
Valmistajan tuotesivu ja tekniset dokumentit
- Valmistajan tuotesivu ja tekninen verkkotuotelehti
- Profiilijalustan kokoonpano-ohje (PDF)
- Profiilijalustan tekniset tiedot
- Valmistajan takuuehdot
English Brief
RAM-101U-B-247-3 by RAM Mounts is a square post mount with a Short C size arm and a round AMPS plate. The clamp accepts square posts up to 76.2 mm wide. Socket-to-socket length is 63.5 mm and ball diameter is 38.1 mm. This C size clamp mount is rated for approximately 1.81 kg in standard use or 1.36 kg in heavy-duty use. The square post mount includes clamp screws and nuts; select a compatible device holder separately. Contact Mininova for a quantity quotation or a project proposal for fleet terminals and workstation equipment using a C size clamp mount.
