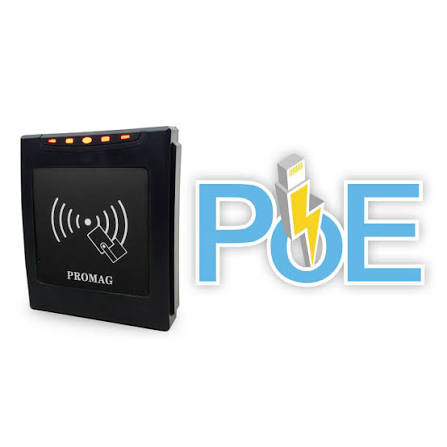

Promag ER755-10 on ammattikäyttöön suunniteltu 13,56 MHz MIFARE RFID -sektorilukija, joka yhdistää Ethernet-verkkoliitännän, Power over Ethernet -virransyötön ja sisäänrakennetun releohjauksen. Lukija soveltuu erityisesti kulunvalvontaan, työajanseurantaan, käyttäjien tunnistamiseen, vierailijahallintaan ja muihin kiinteisiin RFID-tunnistusjärjestelmiin.
ER755 eroaa Promag ER750 -mallista lukutoiminnallisuudeltaan: ER750 on tarkoitettu MIFARE UID -tunnisteen lukemiseen, kun taas ER755 pystyy lukemaan MIFARE-kortin sektoridataa tai MAD-rakennetta. Tämä mahdollistaa kortille tallennetun sovelluskohtaisen tiedon hyödyntämisen järjestelmässä.
Käyttötarkoitus
Promag ER755-10 on tarkoitettu kiinteisiin RFID-tunnistusratkaisuihin, joissa MIFARE-kortilta tarvitaan UID-tunnisteen sijasta tai lisäksi sektorikohtaista tietoa. Tyypillisiä käyttökohteita ovat kulunvalvonta, työajanseuranta, käyttäjien tunnistaminen, vierailijoiden rekisteröinti ja erilaiset käyttöoikeuksien hallintajärjestelmät.
Ethernet-liitäntä mahdollistaa lukijan integroinnin IP-verkkopohjaiseen järjestelmään. PoE-tuki yksinkertaistaa asennusta, koska lukijan tiedonsiirto ja virransyöttö voidaan toteuttaa Ethernet-kaapeloinnin kautta.
Keskeiset ominaisuudet
- 13,56 MHz RFID / MIFARE -lukija
- MIFARE-sektoridatan luku
- MIFARE MAD -tuki
- MIFARE Classic 1K / 4K / 8K -kortit
- Ethernet-verkkoliitäntä
- Power over Ethernet, IEEE 802.3af
- lukuetäisyys jopa noin 7 cm kortista riippuen
- sisäänrakennettu releohjaus
- konfiguroitava releen toiminta-aika
- konfiguroitava LED-merkkivalo
- sisäinen konfiguroitava summeri
- lukijakohtainen ID usean lukijan järjestelmiin
- säänkestävä rakenne sisä- ja ulkokäyttöön
- kompakti ABS-kotelo
MIFARE sektoridatan lukeminen
ER755 on sektorilukija, joka on suunniteltu MIFARE-kortille tallennetun sektoridatan tai MAD-rakenteen lukemiseen. Tämä erottaa sen yksinkertaisemmasta Promag ER750 -mallista, jonka käyttötarkoituksena on MIFARE-kortin UID-tunnisteen lukeminen.
Sektoridatan hyödyntäminen mahdollistaa sovelluskohtaisen tiedon käyttämisen esimerkiksi henkilön tunnistamisessa, käyttöoikeuksien hallinnassa tai työajanseurannassa. Korttien ja järjestelmän käyttämän sektorirakenteen sekä avainten yhteensopivuus on varmistettava osana järjestelmän suunnittelua.
Ethernet ja Power over Ethernet
Promag ER755-10 liitetään järjestelmään Ethernet-verkon kautta CAT5- tai CAT6-kaapeloinnilla. PoE-tuki perustuu IEEE 802.3af -standardiin, joten yhteensopivassa verkkoympäristössä erillistä virtakaapelointia lukijalle ei tarvita.
PoE on erityisen hyödyllinen kiinteissä kulunvalvonta- ja työajanseuranta-asennuksissa, joissa lukijoita voidaan sijoittaa eri puolille rakennusta ja liittää olemassa olevaan verkkoinfrastruktuuriin.
Sisäänrakennettu releohjaus
ER755 sisältää sisäänrakennetun releen, jota voidaan hyödyntää esimerkiksi oven, portin tai muun ulkoisen laitteen ohjaamisessa. Valmistajan ilmoittama releen kuormitettavuus on 5 A / 120 V AC tai 5 A / 24 V DC.
Releen toiminta-aika voidaan konfiguroida käyttökohteen vaatimusten mukaisesti.
LED- ja äänimerkit
Lukijassa on sisäinen LED-merkkivalo ja summeri. Niiden toimintaa voidaan konfiguroida järjestelmän tarpeiden mukaan esimerkiksi onnistuneen tai hylätyn tunnistuksen käyttäjäpalautteeksi.
Usean lukijan järjestelmät
Jokaiselle ER755-lukijalle voidaan määrittää oma Reader ID. Tämä mahdollistaa useiden lukijoiden käyttämisen samassa järjestelmässä ja yksittäisen lukijan tunnistamisen verkkopohjaisessa sovelluksessa.
Sisä- ja ulkokäyttö
Promag ER755 on suunniteltu sääolosuhteita kestävään sisä- ja ulkokäyttöön. Kompakti ABS-kotelo helpottaa lukijan sijoittamista esimerkiksi sisäänkäyntien, henkilöstöovien, kulkuporttien ja työajanseurantapisteiden yhteyteen.
Tekniset tiedot
| Valmistaja | Promag / GIGA-TMS |
| Malli | ER755 |
| PoE-versio | ER755-10 / ER755A-10 |
| Tuotetyyppi | RFID sektorilukija |
| RFID-taajuus | 13,56 MHz |
| Korttitekniikka | MIFARE Classic 1K / 4K / 8K |
| Lukutoiminto | MIFARE Sector Data / MAD |
| Liitäntä | Ethernet, CAT5 / CAT6 |
| PoE | IEEE 802.3af |
| Lukuetäisyys | Jopa noin 7 cm MIFARE 4-byte -kortilla; jopa noin 4 cm 7-byte -kortilla |
| Vaihtoehtoinen käyttöjännite | 7,5–24 V DC, 125 mA @ 12 V |
| PoE-laitteen tulojännite | 36–57 V DC |
| Laitteen enimmäisteho PoE:lla | 12,95 W |
| Rele | Sisäänrakennettu, 5 A / 120 V AC tai 5 A / 24 V DC |
| Merkkivalo | Sisäinen LED, konfiguroitava |
| Äänimerkki | Sisäinen summeri, konfiguroitava |
| Mitat | 112,3 × 96 × 22 mm |
| Kotelomateriaali | ABS |
| Käyttölämpötila | 0–60 °C |
| Suhteellinen ilmankosteus | 10–90 % |
| Asennusympäristö | Sisä- ja ulkokäyttö |
Käyttökohteet
- kulunvalvonta
- työajanseuranta
- henkilöstön tunnistaminen
- ovien ja porttien kulunohjaus
- vierailijoiden rekisteröinti
- käyttöoikeuksien hallinta
- identiteetin varmennus
- pysäköinti- ja porttijärjestelmät
Rinnakkaismallit ja vaihtoehdot
- Promag ER750-00 – Ethernet, MIFARE UID -lukija
- Promag ER750A-10 – Ethernet + PoE, MIFARE UID -lukija
- Promag ER755-00 – Ethernet, MIFARE Sector Data / MAD
- Promag ER755A-10 – Ethernet + PoE, MIFARE Sector Data / MAD
ER755 kannattaa valita ER750:n sijasta silloin, kun sovellus edellyttää MIFARE-kortin sektoridatan tai MAD-rakenteen lukemista pelkän UID-tunnisteen sijasta.
Toimitussisältö
- 1 × Promag ER755 PoE Ethernet MIFARE RFID -lukija
Asennuksessa tarvittavat verkkolaitteet, kaapelointi, tunnisteet ja muut järjestelmäkomponentit määräytyvät toteutettavan RFID- ja kulunvalvontaratkaisun mukaan.
Takuu
Tuotteeseen sovelletaan Promag / GIGA-TMS:n voimassa olevia takuuehtoja.
Mininovan B2B-palvelut
Mininova toimittaa Promag RFID -lukijat sekä yrityskäyttöön soveltuvat RFID-tunnisteet ja muut tunnistusratkaisujen komponentit. RFID-ratkaisussa oikean lukijan valintaan vaikuttavat muun muassa käytettävä tunnistetekniikka, kortille tallennettu tieto, tarvittava lukuetäisyys, järjestelmäliitäntä ja asennusympäristö.
Useamman RFID-lukijan, tunnisteiden tai laajemman kulunvalvonta- ja tunnistusratkaisun kokonaisuuteen voidaan pyytää Mininovalta projektitarjous.
Valmistajan linkit
Promag / GIGA-TMS ER750 / ER755 – valmistajan tuotesivu:
Promag ER750 / ER755 Ethernet MIFARE RFID Reader
Promag ER750 / ER755 – valmistajan datasheet:
ER750 / ER755 Ethernet MIFARE Reader – Datasheet
English Brief
Promag ER755-10 is a 13.56 MHz MIFARE sector RFID reader with Ethernet and Power over Ethernet, designed for access control, time & attendance, user identification and other fixed RFID applications.
Unlike the ER750 UID reader, the ER755 can read MIFARE sector data or MAD. It supports MIFARE Classic 1K/4K/8K cards, provides a reading distance of up to approximately 7 cm and includes a built-in relay, configurable LED and buzzer. IEEE 802.3af PoE simplifies installation by providing network connectivity and power through the Ethernet infrastructure.
Manufacturer: Promag / GIGA-TMS
Model: ER755
PoE Version: ER755-10 / ER755A-10
Frequency: 13.56 MHz
Card Technology: MIFARE Classic 1K/4K/8K
Reading: MIFARE Sector Data / MAD
Interface: Ethernet
PoE: IEEE 802.3af
Maximum Reading Distance: Up to approx. 7 cm
