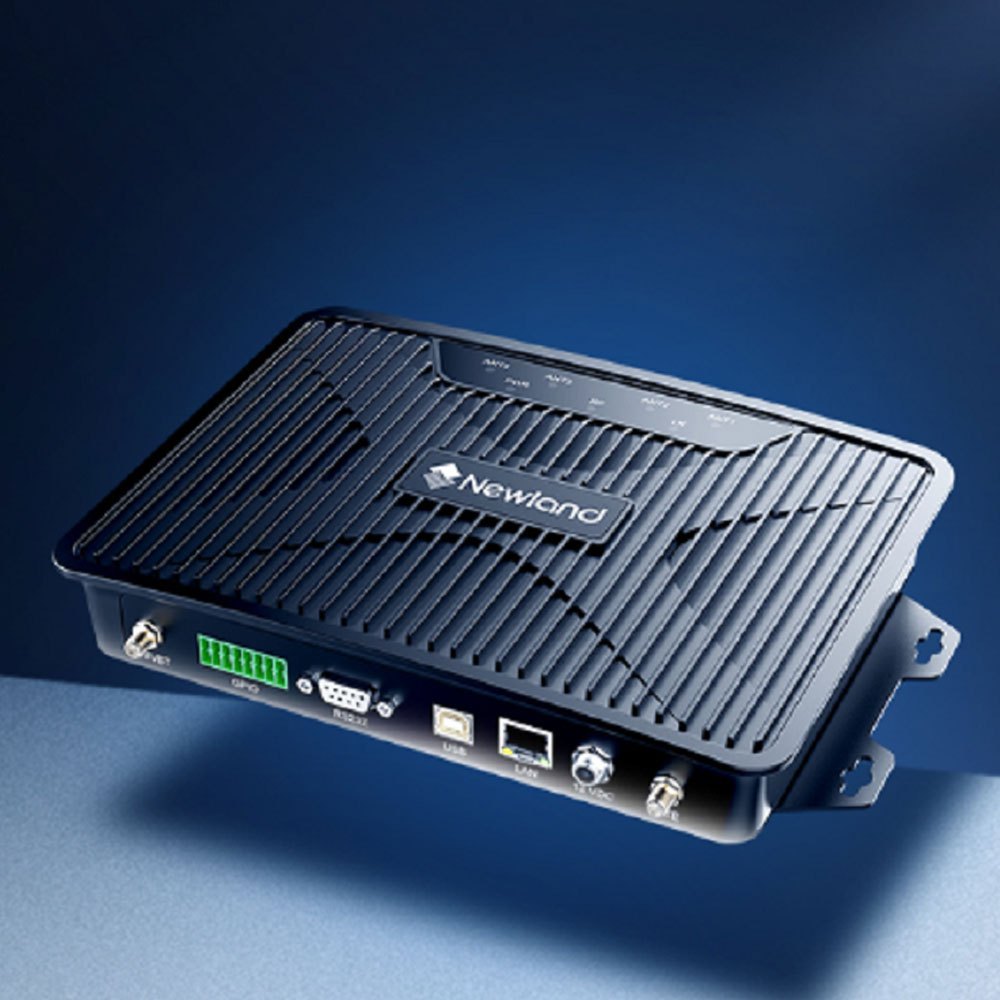

Newland NLS-URF520-00 URF520 Solea on kiinteään asennukseen suunniteltu ammattitason UHF RFID -lukija logistiikan, varastoinnin, vähittäiskaupan, tuotannon ja muiden automaattista tunnistamista hyödyntävien ympäristöjen tarpeisiin. Euroopan markkinoille tarkoitettu versio toimii 865–868 MHz:n UHF-taajuusalueella ja tukee EPC C1 Gen2 / ISO 18000-6C -standardia.
Käyttötarkoitus
URF520 Solea on suunniteltu käyttökohteisiin, joissa UHF RFID -tunnisteita täytyy lukea nopeasti, automaattisesti ja tarvittaessa pitkältä etäisyydeltä. Neljä antenniporttia mahdollistavat useiden ulkoisten RFID-antennien käyttämisen samalla lukijalla ja lukualueen rakentamisen käyttökohteen mukaan.
Tyypillisiä sovelluksia ovat RFID-portit, varaston vastaanotto ja lähetys, tavaravirtojen seuranta, inventointi, tuotannon materiaaliseuranta, vähittäiskaupan RFID-ratkaisut sekä automatisoidut tunnistuspisteet.
Keskeiset ominaisuudet
- kiinteä teollisuusluokan UHF RFID -lukija
- Euroopan UHF-taajuusalue 865–868 MHz
- Impinj E710 -RFID-moduuli
- EPC C1 Gen2 / ISO 18000-6C
- 4 ulkoisen RFID-antennin liitäntää
- RFID-lukunopeus vähintään 900 tagia/s
- lukuetäisyys yli 14 m optimaalisissa olosuhteissa
- säädettävä RF-lähetysteho 5–33 dBm
- Ethernet / TCP-IP
- PoE IEEE 802.3af ja PoE+ IEEE 802.3at
- RS232
- RS485
- USB-B / USB 2.0
- 4 optoeristettyä GPIO-tuloa
- 4 relelähtöä
- 1 000 tagin sisäinen välimuisti
- IP53-luokiteltu alumiinikotelo
- käyttölämpötila -20…+60 °C
Impinj E710 ja tehokas UHF RFID -lukeminen
URF520 Solea perustuu suorituskykyiseen Impinj E710 -RFID-moduuliin. Newland ilmoittaa lukunopeudeksi vähintään 900 RFID-tunnistetta sekunnissa, mikä mahdollistaa suurtenkin tunnistemäärien nopean käsittelyn esimerkiksi logistiikkapisteissä, RFID-porteissa ja vähittäiskaupan automaattisissa tunnistusratkaisuissa.
Lukijan RF-lähetysteho voidaan säätää välillä 5–33 dBm. Säätö mahdollistaa lukualueen sovittamisen käyttökohteeseen: tehoa voidaan pienentää tarkasti rajattua tunnistusaluetta varten tai kasvattaa silloin, kun tarvitaan laajempaa ja pidempää lukuetäisyyttä.
Jopa yli 14 metrin lukuetäisyys
Valmistaja ilmoittaa URF520 Solean lukuetäisyydeksi yli 14 metriä avoimessa ulkotilassa käytettäessä 8 dBi antennia ja valmistajan testissä määriteltyä UHF-tunnistetta. Todellinen lukuetäisyys riippuu antennista, tunnisteesta, lähetystehosta, tunnisteen suunnasta, ympäristöstä, materiaaleista ja asennuksesta.
RFID-järjestelmää suunniteltaessa lukuetäisyys ja lukualue tulee siksi mitoittaa todellisen käyttökohteen mukaan eikä valmistajan enimmäisarvoa tule tulkita kaikkien asennusten vakiolukuetäisyydeksi.
Neljä antenniporttia
NLS-URF520-00 tarjoaa neljä ulkoisen RFID-antennin liitäntää. Yhteen lukijaan voidaan siten yhdistää jopa neljä antennia ja muodostaa useita lukualueita ilman erillistä RFID-lukijaa jokaiselle antennille.
URF520 tukee erilaisten antennivahvistusten käyttämistä ja tunnistaa liitettyjen antennien läsnäolon. Antenniratkaisu voidaan valita esimerkiksi tarkasti rajattuun työpisteeseen, kuljetinlinjalle, oviaukkoon tai pitkän lukuetäisyyden RFID-portaaliin.
EPC Gen2 / ISO 18000-6C
URF520 Solea tukee EPC Class 1 Gen 2 / ISO 18000-6C -standardia. Standardinmukaisuus mahdollistaa laajan valikoiman eri valmistajien UHF RFID -tunnisteita ja antaa järjestelmäsuunnittelussa mahdollisuuden valita käyttökohteeseen sopiva tagi ilman sitoutumista yhden tunnistevalmistajan ratkaisuun.
Reaaliaikainen ja tapahtumakäynnisteinen lukeminen
Lukija tukee jatkuvaa reaaliaikaista RFID-lukua sekä ulkoisella tapahtumalla käynnistettävää lukutilaa. Jatkuvassa tilassa lukija tunnistaa lukualueelle tulevat tagit automaattisesti, kun taas trigger-tilassa lukeminen voidaan käynnistää esimerkiksi anturin tai automaatiojärjestelmän signaalista.
Sisäinen muisti pystyy tallentamaan jopa 1 000 viimeksi luettua tunnistetta ja tukee päällekkäisten lukujen suodatusta, mikä vähentää taustajärjestelmälle välitettävän tarpeettoman datan määrää.
Ethernet, PoE ja PoE+
URF520 Solea voidaan yhdistää järjestelmään Ethernet-verkon kautta. Lukija tukee PoE IEEE 802.3af- ja PoE+ IEEE 802.3at -virransyöttöä, jolloin Ethernet-kaapelia voidaan käyttää sekä tiedonsiirtoon että lukijan virransyöttöön.
PoE vähentää erillisen sähkösyötön tarvetta erityisesti RFID-porteissa, varastoissa ja muissa hajautetuissa kiinteissä asennuksissa.
Monipuoliset järjestelmäliitännät
NLS-URF520-00 tarjoaa Ethernetin lisäksi RS232-, RS485- ja USB-B-liitännät. Monipuolinen liitäntävalikoima helpottaa lukijan integrointia uusiin ja olemassa oleviin IT-, RFID- ja automaatiojärjestelmiin.
GPIO ja automaatio
Lukijassa on neljä optoeristettyä tuloa ja neljä relelähtöä. GPIO-liitännät mahdollistavat suoran integroinnin esimerkiksi valokennoihin, antureihin, kuljettimiin, merkkivaloihin ja muihin automaatiolaitteisiin.
Ulkoinen anturi voi esimerkiksi käynnistää RFID-luvun kuormalavan saapuessa tunnistuspisteeseen, minkä jälkeen lukijan relelähtöä voidaan käyttää muun prosessin tai merkinantolaitteen ohjaamiseen.
IP53-luokiteltu teollinen rakenne
URF520 Solean alumiinikotelo on suunniteltu jatkuvaan ammattikäyttöön ja tehokkaaseen lämmönhallintaan. Lukijan IP53-luokitus suojaa pölyltä ja kosteudelta, ja -20…+60 °C käyttölämpötila mahdollistaa käytön monenlaisissa sisäympäristöissä ja suojatuissa teollisuusolosuhteissa.
Tekniset tiedot
| Valmistaja | Newland |
| Valmistajan tuotekoodi | NLS-URF520-00 |
| Malli | URF520 Solea |
| Tuotetyyppi | Kiinteä UHF RFID -lukija |
| Alue | EU / ETSI |
| RFID-taajuus | 865–868 MHz |
| RFID-moduuli | Impinj E710 |
| RFID-protokolla | EPC C1 Gen2 / ISO 18000-6C |
| Antenniliitännät | 4 × RP-TNC Female |
| Antennin tunnistus | Kyllä |
| Lukunopeus | ≥900 tagia/s, ympäristöstä riippuen |
| Lukuetäisyys | Yli 14 m valmistajan testiolosuhteissa 8 dBi antennilla |
| Lähetysteho | 5–33 dBm (±1 dBm), säädettävä |
| Vastaanottoherkkyys | < -84 dBm |
| Ethernet | Kyllä, RJ-45 / TCP-IP |
| RS232 | Kyllä |
| RS485 | Kyllä |
| USB | USB-B, USB 2.0 Full Speed |
| PoE | IEEE 802.3af |
| PoE+ | IEEE 802.3at |
| GPIO | 4 optoeristettyä tuloa, 4 relelähtöä |
| Tag-välimuisti | 1 000 tagia |
| Käyttöjännite | 9–24 V DC, 12 V / 3 A |
| Virrankulutus | 10,5 W |
| Kotelo | Alumiini |
| IP-luokitus | IP53 |
| Mitat | 227 × 166 × 42 mm |
| Mitat kiinnikkeen kanssa | 256 × 166 × 42 mm |
| Paino | 1,5 kg |
| Käyttölämpötila | -20…+60 °C |
| Varastointilämpötila | -40…+85 °C |
| Ilmankosteus | 5–95 %, ei kondensoiva |
| Väri | Musta / tumma |
Käyttökohteet
- varasto ja logistiikka
- RFID-portit ja kulkupisteet
- tavaran vastaanotto ja lähetys
- automaattinen inventointi
- tuotannon materiaaliseuranta
- kuljetinlinjat
- vähittäiskaupan RFID-ratkaisut
- itsepalvelukassat ja automaattiset tunnistuspisteet
- omaisuuden ja tuotteiden seuranta
Antennit
URF520 Soleassa on neljä ulkoisen UHF RFID -antennin liitäntää. Antennit valitaan käyttökohteen lukualueen, tarvittavan lukuetäisyyden, asennussuunnan ja ympäristön perusteella. Newland ilmoittaa tuen muun muassa 3, 6 ja 8 dBi antenniratkaisuille.
RFID-antennit eivät sisälly lukijan peruskokoonpanoon, ellei toimituskokonaisuudessa erikseen toisin ilmoiteta.
Virtalähde ja verkkovirtajohto
NLS-URF520-00 voidaan syöttää mukana toimitettavalla DC-virtalähteellä tai yhteensopivan Ethernet-infrastruktuurin kautta PoE/PoE+-virransyötöllä.
Virtalähde sisältyy NLS-URF520-00-kokoonpanoon. Verkkovirtajohto tilataan erikseen. PoE-käytössä erillistä DC-virtalähdettä ei normaalisti tarvita.
Toimitussisältö
- 1 × Newland NLS-URF520-00 URF520 Solea UHF RFID -lukija
- DC-virtalähde
Huomio: verkkovirtajohto tilataan erikseen. RFID-antennit, antennikaapelit ja RFID-tunnisteet valitaan toteutettavan järjestelmän mukaan.
Takuu
Newland ilmoittaa URF520 Solealle 2 vuoden valmistajan takuun. Takuuseen sovelletaan valmistajan voimassa olevia takuuehtoja.
Mininovan B2B-palvelut
Mininova toimittaa Newland UHF RFID -lukijat sekä järjestelmään tarvittavat RFID-antennit, antennikaapelit, UHF-tunnisteet ja muut tunnistusratkaisujen komponentit. Kiinteän UHF RFID -järjestelmän suunnittelussa huomioidaan muun muassa lukualue, tunnistettavat materiaalit, tagityyppi, antennien määrä ja sijoitus, tarvittava lukuetäisyys sekä järjestelmä- ja automaatioliitännät.
Useamman URF520-lukijan, antennien, RFID-tunnisteiden tai kokonaisen RFID-lukualueen toteutukseen voidaan pyytää Mininovalta projektitarjous.
Valmistajan linkit
Newland URF520 Solea – valmistajan tuotesivu:
Newland URF520 Solea – Fixed UHF RFID Reader
Valmistajan tuotesivulta ovat ladattavissa myös URF520 Solea Datasheet, User Guide, UHF Communication Protocol Development Manual ja Quick Start Guide.
English Brief
Newland NLS-URF520-00 URF520 Solea is a fixed industrial UHF RFID reader for the European 865–868 MHz frequency band. Powered by the Impinj E710 RFID module, it supports EPC C1 Gen2 / ISO 18000-6C and provides four external antenna ports for building flexible multi-antenna RFID reading zones.
The URF520 Solea delivers a read rate of at least 900 tags per second and a reading distance of more than 14 metres under Newland’s specified test conditions with an 8 dBi antenna. Interfaces include Ethernet, RS232, RS485 and USB-B, while PoE/PoE+ simplifies fixed installations. Four opto-isolated inputs and four relay outputs support integration with sensors and industrial automation.
Manufacturer: Newland
Part Number: NLS-URF520-00
Model: URF520 Solea
Frequency: 865–868 MHz EU/ETSI
RFID: EPC C1 Gen2 / ISO 18000-6C
Antenna Ports: 4
Interfaces: Ethernet, RS232, RS485, USB-B
Power: DC, PoE, PoE+
IP Rating: IP53
