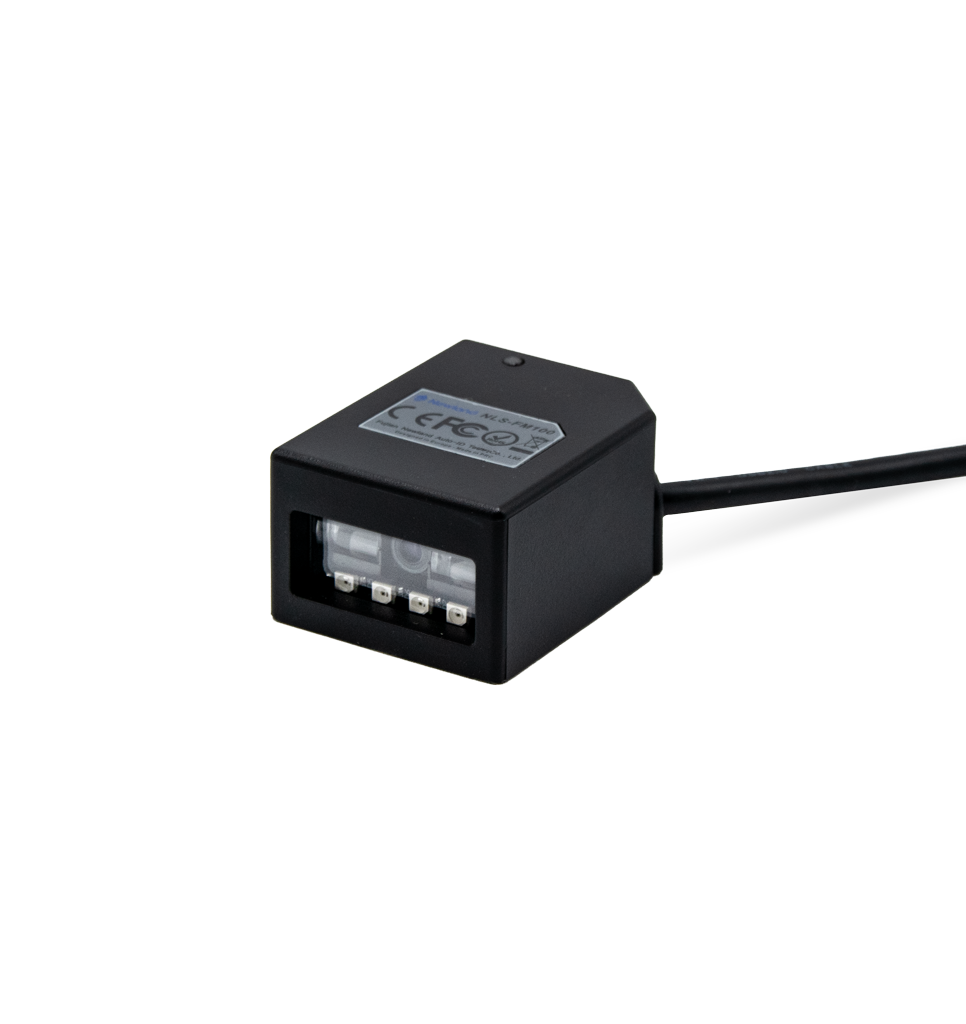

Newland NLS-FM100GD-U – FM100 USB-jatkokaapelilla
Tämä kiinteä viivakoodinlukija asennetaan osaksi kioskia, myyntiautomaattia tai muuta päätettä, jossa luetaan yksiulotteisia koodeja. Pieni CCD-lukija siirtää tunnisteen USB-yhteydellä vastaanottavaan ohjelmistoon. Sovellus ratkaisee, miten luettu tieto käsitellään. Tämä paketti eroaa sarjan suorakaapeliversioista mukana toimitettavan jatkokaapelin perusteella.
Ominaisuudet ja tekniset tiedot
- 2500 pikselin lineaarinen CCD-kenno, punainen 622–628 nm LED-lukuvalo.
- Yleiset 1D-tunnisteet, esimerkiksi EAN-13, UPC, Code 39, Code 128 ja GS1 DataBar.
- 40 asteen vaakasuuntainen näkökenttä ja 30 prosentin vähimmäistulostuskontrasti.
- Valmistajan ilmoittama lukunopeus 300 skannausta sekunnissa.
- 49 × 37 × 26 mm runko, paino 70 g ja ABS-kotelo.
- 5 V DC ±5 % käyttöjännite, IP54 ja käyttö −5…+45 °C.
- Ääni- ja LED-palaute; jatkuva, jaksottainen ja viivästetty tunnistus.
Toimitussisältö
Pakettiin sisältyvät lukija ja kahden metrin USB-jatkokaapeli. Sarjakaapeli ja monipistokevirtalähde kuuluvat eri tilausversioon. Kiinnitystarvikkeet varmistetaan asennuksen suunnittelussa. Laite ei sisällä Bluetooth-yhteyttä eikä akkua. QR- tai Data Matrix -koodeja varten valitaan eri lukutekniikka.
Kioskiskanneri: yhteensopivuus ja asennus
Varmista kaapelin liitännät ja vedonpoisto sekä lukuikkunan vapaa näkyvyys. Määritä USB-toimintatila, näppäimistöasettelu ja sanoman pääte vastaanottavan sovelluksen mukaan. Testaa käytössä olevat tunnisteet oikeassa asennuskulmassa. IP54 ei tarkoita vesitiivistä päätettä: liittimet ja kotelon muut aukot suojataan erikseen. Ohjelmiston ja laiterakenteen yhteensopivuus tarkistetaan ennen sarjatoimitusta.
Kokeile myös USB-kaapelin irrotuksen jälkeinen palautuminen ja päätteen uudelleenkäynnistys. Varmista, että etunollat säilyvät ja jokainen luenta muodostaa yhden tietueen. Tallenna sovitut asetukset sekä asennuspaikan mitat, jotta saman kokoonpanon käyttöönotto voidaan toistaa muissa päätteissä.
Rinnakkaismallit ja tarvikkeet
NLS-FM100GD-00 sisältää 50 cm:n suoran USB-kaapelin. NLS-FM100GD-18 sisältää 1,8 metrin suoran USB-kaapelin. NLS-FM100GD-RC on RS-232-vaihtoehto virtalähteellä. Korvaavat johdot valitaan täsmällisen kokoonpanon mukaan, ei pelkän liittimen ulkonäön perusteella.
Takuu ja yrityspalvelut
Viiden vuoden valmistajatakuu on voimassa takuuehtojen mukaisesti. Laajennetun huoltoturvan saatavuus ja kattavuus vahvistetaan erikseen. Pyydä projektihinta sekä esikonfiguroinnin ja asennuksen tarjous: ota yhteyttä Mininovaan.
Valmistajan dokumentit
Valmistajan tuotesivu ja tilausversiot | Valmistajan datasheet (PDF)
English brief
This FM100 fixed mount scanner is a 1D barcode reader supplied with a 2 m USB extension cable. It supports linear codes, not QR or Data Matrix. Verify host settings, mounting and cable routing for the finished terminal. IP54 housing and a five-year manufacturer warranty apply under the relevant terms.
