Labelmate LMR030 MC-10+ – kelaus mukaan tulostuksen työrytmiin
MC-10+ on ulkoisella ohjaustulolla varustettu etikettikelain pöytä- ja keskikokoisten tulostimien yhteyteen. Kun tulostin tarjoaa yhteensopivan signaalin, se voi ohjata kelaimen käynnistymistä ja pysähtymistä. Näin kelainta voidaan käyttää osana tulostustyötä ilman erillistä käsin tehtävää käynnistystä jokaiseen syöttöjaksoon.
Sisälaippa ohjaa rullan reunaa, ja kelausvoiman sekä pyörimissuunnan säätö auttavat sovittamaan kelauksen materiaaliin. Plus-merkintä tarkoittaa ulkoista ohjausta, ei suurempaa rullakapasiteettia tai automaattista materiaalinkireyden mittausta.
Tekniset valintatiedot
| Tuotenumero | LMR030 |
|---|---|
| Materiaalin enimmäisleveys | 125 mm |
| Vakiohylsy | 76 mm |
| Rullan enimmäishalkaisija | 220 mm |
| Rullapaino | Käyttöohjeen raja 3 kg; esitteen 4 kg arvo vahvistetaan toimitusversiolle |
| Enimmäisnopeus | 50 cm/s kelauksen alussa 76 mm hylsylle |
| Ulkoinen ohjaus | Käynnistys/pysäytys, 3,5 mm monoliitäntä; tulostimen signaali ja kytkentä tarkistettava |
| Virtalähde | 15 V DC / 1,6 A, valmistajan virtalähde |
Ohjausliitäntä tarkistetaan yhdessä
Pelkkä samankokoinen pistoke ei takaa yhteensopivuutta. Tulostimen signaalityyppi ja kelaimen asetus valitaan valmistajien ohjeiden mukaan. Tulostinkohtainen valmis ohjauskaapeli ei kuulu automaattisesti toimitukseen. Myös materiaalin takaisinvetoliike, vetovastus ja vapaa tila rullanvaihdolle on huomioitava.
Jos ulkoista ohjausta ei tarvita, vertaa MC-10-perusmallia. Yhden tuuman hylsylle on 25,4 mm plus-versio. Vaihteleviin hylsykokoihin sopiva vertailukohta on MC-11+ säädettävällä pitimellä.
Valmistajan käyttöohje ja esite poikkeavat rullapainon osalta. Yli 3 kg rullien käyttö vahvistetaan ennen hankintaa. Toimitus sisältää kelaimen ja virtalähteen; tulostin, etikettimateriaali ja työkohtainen kaapelointi ovat erillisiä. EU-sähkövarustus varmistetaan tilauksessa. Kysy Mininovalta apua ohjauksen ja rullamittojen vertailuun.
Valmistajan dokumentaatio
MC-10+ ja LMR030 – tekninen esite (PDF)
Käyttöohje ja ulkoinen ohjaus (PDF)
English Brief

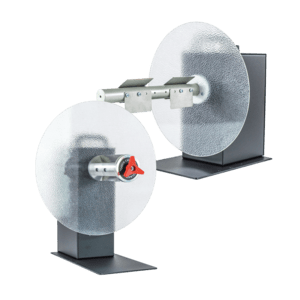

LMR030 combines a 76 mm core holder with an external start/stop input. Maximum media width is 125 mm and roll diameter 220 mm. Printer signal compatibility and cabling must be checked. The family photo does not show the control input. Confirm the supplied unit before using rolls above the manual’s 3 kg limit.
