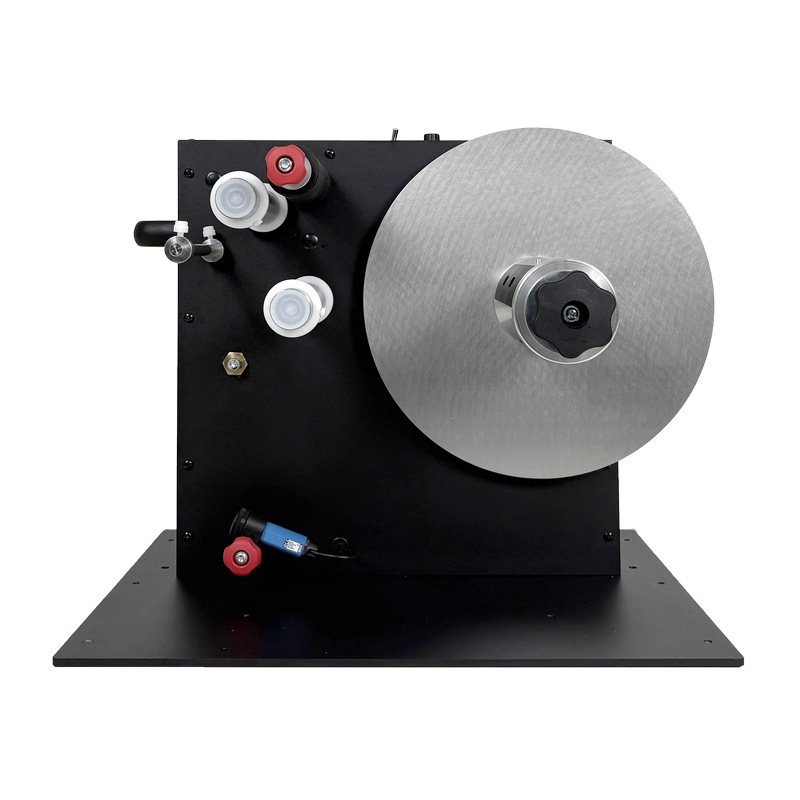

Labelmate LMR036 ZCAT-6-L/R – vapaalla lenkillä vasemmalta oikealle
Labelmate LMR036 ZCAT-6-L/R on etikettikelain työpisteisiin, joissa materiaali etenee vasemmalta oikealle. Tulostimen ja kelaimen välissä riippuva vapaa materiaalilenkki erottaa vastaanottorullan kelausvedon tulostimen syötöstä. Tämä rakenne on hyödyllinen arvioitava vaihtoehto takaisinvetotoimintoa käyttäville ja vetovoimalle herkille tulostimille.
Lenkin syvyyttä seuraava anturi ohjaa kelauksen käynnistymistä ja pysähtymistä. Kumitelan ja vastaanottorullan välille voidaan säätää rullan muodostamiseen tarvittava kireys. Näin materiaaliradan hallinta ja valmiin rullan tiiviys käsitellään eri säätöinä.
Tekniset tiedot
| Malli ja tuotenumero | ZCAT-6-L/R, LMR036 |
|---|---|
| Materiaaliradan suunta | Vasemmalta oikealle |
| Materiaalin enimmäisleveys | 170 mm |
| Rullan enimmäishalkaisija ja paino | 300 mm ja 9 kg |
| Hylsynpidin | 76 mm Quick-Chuck |
| Enimmäisnopeus | 125 cm/s kelauksen alussa 76 mm hylsyllä |
| Ohjaus | Lenkin syvyyttä seuraava anturi ja säädettävä kelauskireys |
| Mitat, leveys × syvyys × korkeus | 483 × 381 × 400 mm |
Sopivuus ratkaistaan tulostimen ja työpisteen perusteella
L/R-version valinnassa tärkeää on tulostimen todellinen ulostulosuunta, ei pelkkä valmistajamerkki. Tarkista materiaaliradan korkeus, takaisinvetoliike ja tila vapaalle lenkille. Jätä myös rullan asettamiselle ja poistamiselle riittävästi tilaa.
Oikealta vasemmalle kulkeva rinnakkaismalli on ZCAT-6-R/L. Suuntaversio on laitteen rakenteellinen valinta, kun taas etiketin kelaaminen rullan sisä- tai ulkopinnalle on eri asia. Etikettipinnan suunnan muuttaminen ei vaihda L/R-versiota R/L-versioksi.
Jos työn tarkoitus on lisäksi poistaa etikettien ympärillä oleva jätematriisi, arvioi erillistä TWIN-MATRIX-6-L/R-laitetta. ZCAT kerää etikettiradan rullalle mutta ei itsessään poista jätematriisia. Oman materiaalinäytteen tarkistus auttaa arvioimaan jäykän tai käpristyvän nauhan toimintaa.
Toimitussisältö ja apua hankintaan
Peruskokoonpanoon kuuluvat ZCAT-6-L/R-kelain, 76 mm Quick-Chuck-pidin ja virtalähde. Tulostin ja etikettimateriaali hankitaan erikseen. Kohdistuslevy, materiaalilenkin lisäohjain ja esiasetuslaskuri ovat erikseen valittavia varusteita.
Valmistajan rajoitettu takuu on kaksi vuotta laitteelle ja yksi vuosi virtalähteelle valmistajan ehtojen mukaisesti. Kerro Mininovalle tulostimesi ja työpisteen sijoittelu – autamme valitsemaan oikean suuntaversion.
Valmistajan dokumentaatio
ZCAT-6 – valmistajan tuotesivu
ZCAT – tekninen esite ja mallitaulukko (PDF).
English Brief
Labelmate LMR036 ZCAT-6-L/R is the left-to-right version of the free-loop label rewinder. A sensor controls the loop depth, while winding tension is adjusted separately. It accepts 170 mm media, 76 mm cores and rolls up to 300 mm and 9 kg. It rewinds the label web but does not remove waste matrix.
