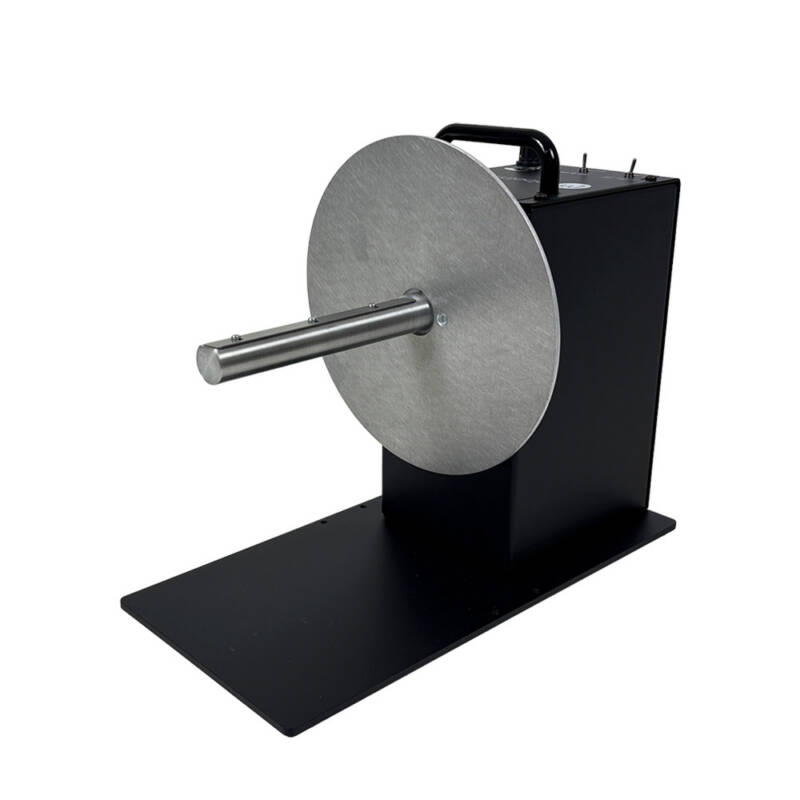

Labelmate LMR008 CAT-3-1-INCH – etikettirullat 25,4 mm hylsylle
Labelmate LMR008 CAT-3-1-INCH on etikettien kelauslaite työprosesseihin, joissa valmiin rullan tulee sopia yhden tuuman eli 25,4 mm hylsylle. Malli kokoaa tulostetun etikettimateriaalin rullaksi esimerkiksi siirtämistä, säilytystä tai seuraavaa työvaihetta varten. Oikea hylsykoko kannattaa valita sen laitteen tai prosessin mukaan, jossa valmis rulla käytetään.
Kelausnopeutta, kelausvoimaa ja pyörimissuuntaa säädetään ohjauspaneelista. Kaksi vääntöaluetta tukevat materiaalille sopivan asetuksen valintaa. Teräsrunko ja liukumista vähentävä alusta auttavat pitämään laitteen paikallaan oikein linjatussa työpisteessä.
Tekniset tiedot
| Malli ja tuotenumero | Labelmate CAT-3-1-INCH, LMR008 |
|---|---|
| Materiaalin enimmäisleveys | 155 mm |
| Rullan enimmäishalkaisija | 220 mm |
| Rullan enimmäispaino | 8 kg |
| Hylsyn sisähalkaisija | 25,4 mm eli 1 tuuma |
| Ohjaus | Nopeuden, kelausvoiman ja suunnan säätö; kaksi vääntöaluetta |
| Mitat, leveys × syvyys × korkeus | 220 × 350 × 280 mm |
| Virtalähde | 15 V DC, 4,33 A |
CAT-3-sarjan 125 cm/s nopeuslukema on ilmoitettu kelauksen alkuun 76 mm hylsylle. Sitä ei pidä tulkita tämän 25,4 mm kokoonpanon vahvistetuksi nopeudeksi. Tarvittava läpäisynopeus tarkistetaan hylsyn, materiaalin ja rullan perusteella.
Sopivuus ja ero muihin CAT-3-malleihin
LMR008:n yhden tuuman nimitys tarkoittaa hylsyä, ei etikettimateriaalin leveyttä. Tämän mallin rullahalkaisijan raja on 220 mm. Toisten CAT-3-versioiden 280 tai 300 mm rullarajoja ei tule käyttää tämän laitteen mitoituksessa. Myös 8 kg painorajan ja 155 mm materiaalileveyden on täytyttävä samanaikaisesti.
Tarkista ennen tilausta hylsyn todellinen sisähalkaisija, materiaalin kokonaisleveys ja tulostimen materiaaliradan sijainti. Kun tarvitset useita hylsykokoja, vertaa CAT-3-ACH:n säädettävää 25–101 mm pidintä. Kiinteälle 76 mm hylsylle tarkoitettu rinnakkaismalli on CAT-3-STANDARD.
Toimitussisältö ja lisävarusteet
Peruskokoonpano on CAT-3-1-INCH-kelauslaite 25,4 mm hylsynpitimellä ja virtalähteellä. Tulostin ja etikettimateriaali hankitaan erikseen. Mahdollisten ohjaimien, laippojen ja kohdistusratkaisujen sopivuus varmistetaan tämän malliversion mukaan ennen tilausta.
Takuu ja apua valintaan
Valmistajan rajoitettu takuu on kaksi vuotta osille ja työlle; virtalähteelle yksi vuosi valmistajan ehtojen mukaisesti. Hylsykoko voi näyttää tuotenimessä pieneltä erolta, mutta sillä on ratkaiseva merkitys valmiin rullan käytölle. Kerro Mininovalle, missä valmis rulla käytetään – autamme sopivan kelaimen valinnassa.
Valmistajan dokumentaatio
CAT-3-1-INCH – valmistajan tuotesivu
CAT-3-sarja – valmistajan tekninen esite ja mallivertailu (PDF).
English Brief
Labelmate LMR008 CAT-3-1-INCH is a label rewinder for 25.4 mm cores. It supports media up to 155 mm wide, rolls up to 220 mm in diameter and a maximum roll weight of 8 kg. Speed, torque and direction are adjustable. The series speed figure measured on a 76 mm core should not be treated as a confirmed speed for this 25.4 mm configuration. Required throughput should be checked for the intended application.
