Keonn THINGMM6ENANO tuo ThingMagic M6E-NANO -lukijamoduulin osaksi Keonnin RFID-ratkaisuja. M6E-NANO on pienikokoinen sulautettava UHF RAIN RFID -lukija-/kirjoitinmoduuli OEM-valmistajille, järjestelmäintegraattoreille ja laitekehittäjille, jotka tarvitsevat RFID-toiminnallisuuden osaksi omaa laitetta tai järjestelmää.
Moduuli perustuu Impinj R500 -RF-transceiveriin ja tukee EPCglobal Gen2v2 / ISO 18000-63 -standardin mukaisia UHF RAIN RFID -tunnisteita. Kompakti 26 × 22 × 3 mm rakenne, yksi antenniliitäntä ja enintään +27 dBm RF-lähtöteho tekevät M6E-NANOsta erityisen käyttökelpoisen tilarajoitteisiin yhden antennin RFID-integraatioihin.
Käyttötarkoitus
M6E-NANO on tarkoitettu integroitavaksi asiakkaan omaan laitteeseen tai Keonn RFID -järjestelmään silloin, kun tarvitaan kompaktia UHF RAIN RFID -lukija-/kirjoitustoiminnallisuutta.
Tyypillisiä käyttökohteita ovat RFID-kioskit, älykaapit, automaatiojärjestelmät, teollisuuslaitteet, omaisuuden tunnistus, varasto- ja logistiikkaratkaisut sekä erilaiset IoT- ja Auto-ID-laitteet.
Keskeiset ominaisuudet
- Keonn-tuotetunnus THINGMM6ENANO
- ThingMagic M6E-NANO UHF RAIN RFID -lukija-/kirjoitinmoduuli
- Impinj R500 RF-transceiver
- EPCglobal Gen2v2 / ISO 18000-63
- 1 × 50 Ω antenniliitäntä
- RF-lähtöteho 0…+27 dBm
- erikseen säädettävä luku- ja kirjoitusteho
- RF-tehon ohjelmallinen säätö
- jopa 200 tunnistetta sekunnissa
- EU/ETSI 865,6–867,6 MHz
- UART-tiedonsiirto
- 4 ohjelmoitavaa GPIO-liitäntää
- ThingMagic MercuryAPI -tuki
- C-, C#/.NET- ja Java-tuki
- erittäin kompakti 26 × 22 × 3 mm rakenne
- alhaisen virrankulutuksen Sleep- ja Shutdown-tilat
Tekniset tiedot
| Keonn-tuotetunnus | THINGMM6ENANO |
| Valmistaja / moduuli | ThingMagic M6E-NANO |
| Tuotetyyppi | Sulautettava UHF RAIN RFID Reader/Writer Module |
| RF-transceiver | Impinj R500 |
| RFID-protokolla | EPCglobal Gen2v2 / ISO 18000-63 |
| EU / ETSI -taajuus | 865,6–867,6 MHz |
| RF-lähtöteho | 0…+27 dBm |
| Antenniliitäntä | 1 × 50 Ω board-edge |
| Enimmäislukunopeus | Jopa 200 tunnistetta/s |
| Tiedonsiirto | UART, 3,3 V logic |
| UART-nopeus | 9,6–921,6 kbps |
| GPIO | 4 × 3,3 V kaksisuuntainen GPIO |
| Käyttöjännite | 3,5–5,5 V (+25 dBm); 3,7–5,5 V (+27 dBm) |
| Tehonkulutus | 3,2 W @ 5 VDC / +27 dBm |
| Sleep-tila | 0,015 W |
| Shutdown | 0,00025 W |
| Käyttölämpötila | -40…+60 °C |
| Varastointilämpötila | -40…+85 °C |
| Mitat | 26 × 22 × 3 mm |
| Ohjelmointirajapinta | ThingMagic MercuryAPI |
| API-ympäristöt | C, C#/.NET, Java |
Mallikohtaiset erityisominaisuudet
M6E-NANO yhdistää pienen fyysisen koon suhteellisen korkeaan +27 dBm RF-lähtötehoon. Moduulin pinta-ala on vain 26 × 22 mm, joten se soveltuu erityisesti tuotteisiin, joissa RFID-lukijalle käytettävissä oleva tila on rajallinen.
Yhden antenniportin rakenne tekee M6E-NANOsta tarkoituksenmukaisen yhden lukualueen tai yhden antennin sovelluksiin. Valmistajan ilmoittama enimmäislukunopeus on jopa 200 RFID-tunnistetta sekunnissa.
RFID-taajuusalueet
M6E-NANO tukee useita aluekohtaisia UHF RFID -kanavasuunnitelmia. Valmistajan dokumentaatiossa määritellään muun muassa:
- ETSI / EU: 865,6–867,6 MHz
- FCC: 917,4–927,2 MHz
- TRAI / Intia: 865–867 MHz
- KCC / Korea: 917–923,5 MHz
- ACMA / Australia: 920–926 MHz
- SRRC-MII / Kiina: 920,1–924,9 MHz
- MIC / Japani: 916,8–922,2 MHz
Mininovan Suomen ja EU-alueen toimituksissa käytetään EU/ETSI-vaatimusten mukaista konfiguraatiota.
Antenniliitäntä
M6E-NANOssa on yksi 50 Ω board-edge RF-antenniliitäntä. Antenni ja RF-rakenne määritetään lopullisen laitteen käyttökohteen, lukualueen, ympäristön ja mekaanisen rakenteen perusteella.
Yhden antennin rakenne erottaa M6E-NANOn esimerkiksi suuremmista ThingMagic-moduuleista, joissa on useampia RF-portteja ja korkeampi RF-lähtöteho.
Suorituskyky
Valmistajan teknisissä tiedoissa M6E-NANOlle ilmoitetaan jopa 200 tunnisteen sekuntikohtainen lukunopeus. Todellinen RFID-lukuetäisyys ja lukunopeus riippuvat aina käytettävästä antennista, RFID-tunnisteesta, RF-tehosta, asennusympäristöstä ja aluekohtaisista radiomääräyksistä.
ThingMagicin vertailuaineistossa M6E-NANOn RF-lähtöteho on +27 dBm ja vastaanottoherkkyys -60 dBm.
Ohjelmistokehitys ja integraatio
M6E-NANOa voidaan ohjata UART-liitännän kautta. Moduuli käyttää 3,3 V logiikkatasoja ja tukee tiedonsiirtonopeuksia 9,6–921,6 kbps.
Sovelluskehitykseen voidaan käyttää ThingMagic MercuryAPI -rajapintaa. Valmistajan API-tuki kattaa C-, C#/.NET- ja Java-ympäristöt.
GPIO ja järjestelmäintegraatio
Moduulissa on neljä 3,3 V kaksisuuntaista GPIO-porttia, jotka voidaan konfiguroida tuloiksi esimerkiksi antureille tai lähdöiksi ulkoisten toimintojen ja indikaattorien ohjaamiseen.
41 board-edge-liitäntää tarjoavat yhteydet RF-, käyttöjännite-, tiedonsiirto-, ohjaus- ja GPIO-toiminnoille.
Yhteensopivuus
M6E-NANO tukee EPCglobal Gen2v2 / ISO 18000-63 -standardin mukaisia UHF RAIN RFID -tunnisteita.
Kyseessä on OEM-integraatiomoduuli. Antenni, virtalähde, ohjauselektroniikka, carrier board ja kotelointi määritetään osana lopullista laiteratkaisua.
Käyttökohteet
- OEM RFID -laitteet
- Keonn RFID -järjestelmät
- RFID-kioskit
- älykaapit ja smart cabinets
- teollisuusautomaatio
- tuotannon tunnistus
- omaisuuden seuranta
- varasto- ja logistiikkaratkaisut
- IoT-laitteet
- Auto-ID-järjestelmät
- kompaktit yhden antennin RFID-ratkaisut
Suositellut lisävarusteet ja komponentit
- EU/ETSI 865–868 MHz UHF RFID -antenni
- käyttökohteeseen soveltuva RF-kaapelointi ja liittimet
- carrier board / asiakaskohtainen ohjauselektroniikka
- virtalähde
- käyttökohteeseen soveltuvat UHF RAIN RFID -tunnisteet
Rinnakkaismallit ja vaihtoehdot
- ThingMagic M6E-NANO – 26 × 22 × 3 mm, 1 antenniportti, +27 dBm
- ThingMagic M6E-Micro – suurempi ja tehokkaampi vaihtoehto, 2 antenniporttia, +30 dBm
- ThingMagic M7E-PICO – erittäin kompakti uudemman sukupolven vaihtoehto, 1 antenniportti, +24 dBm
Oikea moduuli valitaan erityisesti käytettävissä olevan tilan, tavoitellun lukuetäisyyden, RF-tehon, antennien määrän ja RFID-tunnisteiden lukunopeuden perusteella.
Toimitussisältö
- 1 × Keonn THINGMM6ENANO / ThingMagic M6E-NANO UHF RAIN RFID Reader Module
Antenni, RF-kaapelit, carrier board, virtalähde ja kotelointi eivät kuulu varsinaisen lukijamoduulin toimitukseen, ellei Keonnin toimituskokoonpanossa erikseen toisin määritellä.
Takuu
Keonn THINGMM6ENANO / ThingMagic M6E-NANO -moduuliin sovelletaan kyseiselle tuotteelle voimassa olevia valmistajan takuuehtoja. OEM-integraatiossa tulee noudattaa valmistajan sähköisiä, RF- ja lämpösuunnittelua koskevia vaatimuksia.
Mininovan RFID- ja integraatiopalvelut
Mininova voi auttaa M6E-NANO-pohjaisen RFID-ratkaisun komponenttien määrittelyssä. Kokonaisuuteen voidaan valita RFID-lukijamoduuli, EU/ETSI-antenni, RF-kaapelointi ja liittimet sekä käyttökohteeseen soveltuvat UHF RAIN RFID -tunnisteet.
RFID-projektissa voidaan lisäksi arvioida tavoiteltava lukualue, antennin sijoittelu, tunnistettavat materiaalit, tunnistemäärät sekä RFID-tunnistetiedon käsittely osana asiakkaan järjestelmää.
Pyydä projektihinta / tarjous useammalle M6E-NANO-moduulille tai kokonaiselle RFID-integraatioratkaisulle.
Valmistajan linkit
English Brief
Keonn THINGMM6ENANO / ThingMagic M6E-NANO is a compact embedded UHF RAIN RFID reader/writer module designed for OEM devices, industrial systems and custom RFID integrations.
Based on the Impinj R500 RF transceiver, the module supports EPCglobal Gen2v2 / ISO 18000-63 and provides one 50-ohm antenna connection. RF read and write power is independently adjustable up to +27 dBm.
The M6E-NANO measures only 26 × 22 × 3 mm and supports reading rates of up to 200 tags per second. Regional configurations include ETSI/EU 865.6–867.6 MHz. UART communication and ThingMagic MercuryAPI support enable integration with C, C#/.NET and Java applications.
M6E-NANO is an embedded RFID reader module, not a complete enclosed RFID reader. Antenna, RF cabling, carrier electronics, power supply and enclosure are selected according to the integration requirements.

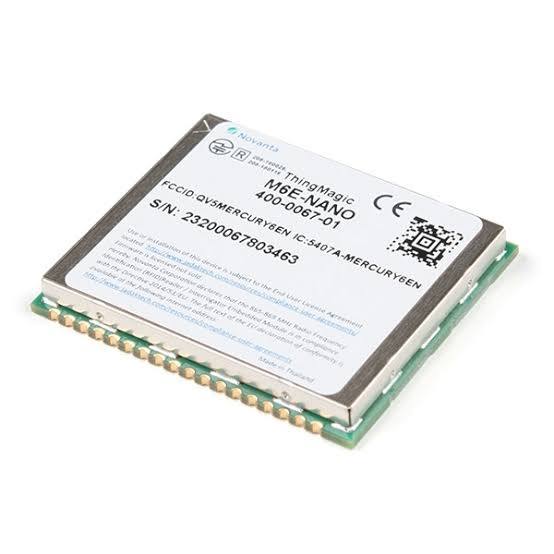

ThingMagic M6e-Nano reader module
