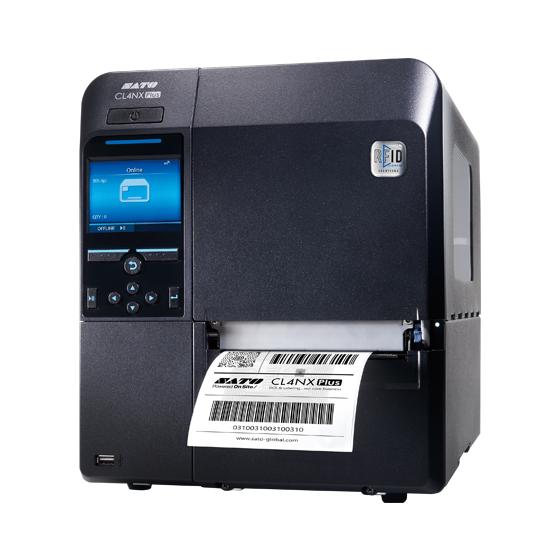

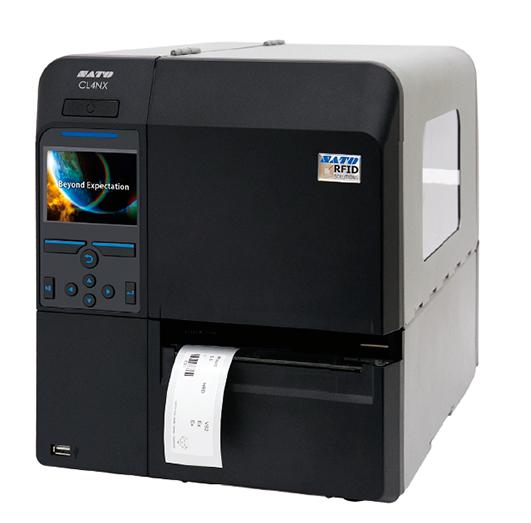

Keonn ADPRSATOWWCLP on AdvanPrint-tuoteperheen teollinen RFID-tulostus- ja koodausratkaisu, joka perustuu SATO CL4NX RFID -teollisuustulostimeen. Ratkaisu yhdistää 203 dpi:n tulostustarkkuuden, UHF RAIN RFID -teknologian sekä Keonn AdvanCloud -pilvipohjaisen hallinnan tehokkaaksi ja keskitetysti hallittavaksi RFID-tuotantojärjestelmäksi.
SATO CL4NX RFID on suunniteltu jatkuvaan teolliseen tuotantokäyttöön. Se mahdollistaa RFID-sirun ohjelmoinnin ja näkyvän etikettitulostuksen yhdellä työvaiheella, mikä tekee siitä tarkoituksenmukaisen ratkaisun ympäristöihin, joissa RFID-etikettejä tuotetaan jatkuvasti tai suurina erinä.
Teollinen RFID-tuotanto
SATO CL4NX RFID soveltuu vaativiin tuotanto-, logistiikka- ja varastoympäristöihin, joissa RFID-tunnisteiden tuotannon on oltava hallittua ja toistettavaa. Teollinen rakenne, suuri materiaalikapasiteetti, korkea tulostusnopeus ja huollettavuus tukevat jatkuvaa ammattikäyttöä.
203 dpi:n tulostustarkkuus tarjoaa hyvän yhdistelmän tulostusnopeutta ja luettavuutta logistisiin etiketteihin, varastotunnisteisiin, tuotemerkintään, käyttöomaisuuden RFID-tunnisteisiin ja vähittäiskaupan RFID-etiketteihin.
RFID-koodaus ja näkyvä merkintä samassa työvaiheessa
AdvanPrint mahdollistaa RFID-tunnisteen sähköisen ohjelmoinnin ja etiketin näkyvän tulostuksen samassa prosessissa. RFID-sirulle voidaan kirjoittaa esimerkiksi EPC-tunniste samalla, kun etikettiin tulostetaan tekstiä, viivakoodeja, 2D-koodeja tai muuta ihmisen luettavaa informaatiota.
Tämä vähentää erillisten työvaiheiden tarvetta ja auttaa varmistamaan, että etiketin näkyvä sisältö ja RFID-tunnisteeseen kirjoitettu tieto kuuluvat samaan tunnistettavaan kohteeseen.
Keskeiset ominaisuudet
- Keonn AdvanPrint RFID -tulostus- ja koodausratkaisu
- Keonn-tuotekoodi: ADPRSATOWWCLP
- Tulostinalusta: SATO CL4NX RFID / CL4NX Plus RFID
- Tulostustarkkuus: 203 dpi / 8 dots/mm
- Tulostusmenetelmät: lämpösiirto ja suoralämpö
- UHF RAIN RFID -etikettien tulostus ja EPC-koodaus
- EPC Class 1 Gen 2 / ISO/IEC 18000-63 -yhteensopivuus
- RFID-sirun koodaus ja näkyvä etikettitulostus samassa työvaiheessa
- Tulostusnopeus enintään 355,6 mm/s / 14 ips 203 dpi:n kokoonpanossa
- Tulostusleveys enintään noin 104 mm
- Materiaalileveys noin 22–128 mm
- Keonn AdvanCloud -pilvipohjainen hallinta
- Soveltuu hajautettuihin ja usean toimipisteen RFID-tulostusratkaisuihin
- Suunniteltu jatkuvaan teolliseen tuotantokäyttöön
Käyttökohteet
- teollinen RFID-tuotanto
- tuotantolinjat
- logistiikka ja jakelukeskukset
- varastonhallinta
- kuljetus- ja lähetysmerkinnät
- vähittäiskaupan RFID-tuotemerkintä
- terveydenhuollon tunnistusratkaisut
- käyttöomaisuuden RFID-merkintä
- vastaanotto- ja uudelleenmerkintäprosessit
- monitoimipaikkaiset RFID-tulostusympäristöt
AdvanCloud – keskitetty RFID-hallinta
Keonn AdvanCloud on pilvipohjainen ohjelmistoalusta Keonnin RFID-järjestelmien etähallintaan ja RFID-tiedon käsittelyyn. AdvanPrint voidaan liittää osaksi AdvanCloud-ympäristöä, jolloin RFID-tulostus ja -koodaus voidaan toteuttaa osana laajempaa Keonn RFID -arkkitehtuuria.
AdvanCloud mahdollistaa Keonn-laitteiden etähallinnan sekä RFID-järjestelmien tuottaman tiedon keskitetyn tallentamisen ja hyödyntämisen. Tämä tekee AdvanPrintistä enemmän kuin yksittäisen RFID-tulostimen: se voidaan toteuttaa osaksi yrityksen hallittua RFID-tuotantoprosessia.
RFID-materiaalit ja kalibrointi
RFID-tulostuksessa käytettävän materiaalin valinta on keskeinen osa järjestelmän toimintavarmuutta. RFID-inlayn rakenne, antennin sijainti, sirutyyppi, etiketin koko, käyttökohteen materiaali ja lopullinen käyttöympäristö vaikuttavat tunnisteen koodaukseen ja RFID-lukuominaisuuksiin.
Kaikki UHF RFID -etiketit eivät ole automaattisesti yhteensopivia kaikkien tulostusasetusten kanssa. Materiaali tulee testata käyttökohteessa, ja tulostimen RFID-asetukset sekä antennin sijainti, tag offset ja kirjoitusteho tulee kalibroida käytettävälle tunnisteelle.
Tekniset tiedot
| Valmistaja | Keonn / SATO |
| Keonn-tuotekoodi | ADPRSATOWWCLP |
| Tuoteperhe | Keonn AdvanPrint |
| Tuotetyyppi | Teollinen RFID-tulostus- ja koodausratkaisu |
| Tulostinalusta | SATO CL4NX RFID / CL4NX Plus RFID |
| Tulostustarkkuus | 203 dpi / 8 dots/mm |
| Tulostusmenetelmä | Thermal Transfer / Direct Thermal |
| Tulostusnopeus | 50,8–355,6 mm/s (2–14 ips) |
| Tulostusleveys | Enintään noin 104 mm |
| Materiaalin leveys | 22–128 mm |
| RFID-teknologia | UHF RAIN RFID |
| RFID-standardit | EPC Class 1 Gen 2 / ISO/IEC 18000-63 |
| RFID-toiminto | RFID-tunnisteiden ohjelmointi ja näkyvä etikettitulostus |
| Hallintajärjestelmä | Keonn AdvanCloud |
| Käyttöluokka | Teollinen ja suurivolyyminen RFID-tuotanto |
Yhteensopivuus ja järjestelmäintegraatio
Keonn ADPRSATOWWCLP tukee EPC Class 1 Gen 2 / ISO/IEC 18000-63 -standardin mukaisia yhteensopivia UHF RAIN RFID -tunnisteita. RFID-materiaalin yhteensopivuus ja koodausominaisuudet tulee kuitenkin aina varmistaa käytettävällä inlaylla ja todellisilla tulostusasetuksilla.
Ratkaisu voidaan integroida asiakkaan tarpeiden mukaan esimerkiksi ERP-, WMS-, MES-, LIMS-, tuotannonohjaus-, varastonhallinta- ja muihin liiketoimintajärjestelmiin. Integraation sisältö riippuu siitä, mistä RFID-tunnisteeseen kirjoitettava tieto muodostetaan, mistä etiketin näkyvä sisältö haetaan ja miten tulostustapahtuma käynnistetään.
Keskeiset hyödyt
- RFID-sirun koodaus ja etikettitulostus yhdellä työvaiheella
- teollinen tulostusalusta suurempiin RFID-tuotantomääriin
- 203 dpi:n tarkkuus ja jopa 14 ips:n tulostusnopeus
- UHF RAIN RFID / EPC Gen2 -tuki
- RFID-tuotannon liittäminen Keonn AdvanCloud -ympäristöön
- mahdollisuus hajautettuihin RFID-tulostuspisteisiin
- integroitavissa yrityksen olemassa oleviin tietojärjestelmiin
- materiaalikohtaisesti kalibroitava RFID-koodaus
- Mininovan käyttöönotto-, materiaalitestaus- ja integraatiopalvelut
Suositellut materiaalit
AdvanPrint-ratkaisussa käytettävä RFID-tarra tulee valita tunnistettavan kohteen, RFID-lukuympäristön, käyttölämpötilan, kiinnityspinnan ja tarvittavan lukuetäisyyden perusteella. Käytettävän RFID-inlayn tulee olla yhteensopiva SATO CL4NX RFID -tulostimen kanssa.
Mininova auttaa valitsemaan käyttökohteeseen soveltuvat UHF RAIN RFID -etiketit ja suorittaa tarvittaessa materiaalitestauksen ennen tuotantokäyttöönottoa.
Suositellut ribbonit
Lämpösiirtotulostuksessa ribbon valitaan etikettimateriaalin ja käyttökohteen vaatimusten perusteella. Paperipohjaisille RFID-etiketeille voidaan käyttää käyttökohteeseen soveltuvaa vahapohjaista tai wax/resin-ribbonia, kun taas synteettisille materiaaleille ja vaativampiin ympäristöihin valitaan yleensä resin- tai wax/resin-ribbon.
Mininova määrittelee RFID-etiketin ja ribbonin yhteensopivan yhdistelmän käyttökohteen mukaan.
Suositellut lisävarusteet ja täydentävät ratkaisut
- UHF RAIN RFID -etiketit ja tagit
- materiaalille soveltuvat lämpösiirtovärinauhat
- Keonn AdvanCloud
- projektikohtaiset SATO CL4NX RFID -lisävarusteet
- SATO-huolto- ja tukipalvelut
- tarvittaessa BarTender RFID -ohjelmisto erillisen tulostus- tai integraatiotarpeen mukaan
- Mininovan RFID-suunnittelu-, käyttöönotto-, materiaalitestaus- ja koulutuspalvelut
Toimitussisältö
- Keonn AdvanPrint RFID -ratkaisu
- SATO CL4NX RFID -teollisuustulostin, 203 dpi
- tulostimen vakiona toimitettavat virransyöttö- ja toimituspakkauksen komponentit
- Keonn AdvanPrint -ohjelmistomoduuli
- Keonn AdvanCloud -ratkaisun tuotekohtainen käyttöoikeus tai määritys toimituskokonaisuuden mukaisesti
- valmistajan dokumentaatio
Huomio: RFID-etiketit, lämpösiirtovärinauhat, erilliset ohjelmistolisenssit, järjestelmäintegraatiot sekä asiakas- ja projektikohtaiset määritykset eivät sisälly toimitukseen, ellei niitä ole erikseen määritelty tarjouksessa tai tilauksessa.
Takuu
SATO CL4NX RFID -tulostimella on 2 vuoden SATO Europe -valmistajatakuu valmistajan voimassa olevien takuuehtojen mukaisesti.
Mininovan huolto-, käyttöönotto- ja asiantuntijapalvelut
Mininova toimittaa Keonn AdvanPrint -ratkaisut käyttöympäristön mukaan määritettyinä. Käyttöönotossa voidaan määrittää RFID-tulostimen asetukset, käytettävä RFID-materiaali, RFID-kalibrointi, tulostuspohjat, AdvanCloud-ympäristö sekä tarvittavat yhteydet asiakkaan tietojärjestelmiin.
Tarvittaessa toimitukseen voidaan sisällyttää RFID-tunnisteiden ja etikettimateriaalien valinta, materiaalitestaus, RFID-kalibrointi, AdvanCloud-käyttöönotto, ERP-, WMS-, MES- tai muiden järjestelmien integraatiot, tulostuspohjien suunnittelu sekä käyttäjäkoulutus.
Laajemmissa RFID-hankkeissa Mininova voi määritellä AdvanPrint-tulostuspisteet osaksi koko asiakkaan RFID-arkkitehtuuria yhdessä lukijoiden, antennien, mobiililaitteiden, RFID-tunnisteiden ja taustajärjestelmien kanssa.
Pyydä projektihinta tai tarjous Keonn AdvanPrint SATO CL4NX RFID -teollisesta RFID-tulostusratkaisusta.
Valmistajan tuotesivut ja tuotetiedot
- Keonn AdvanPrint – Tuotesivu
- Keonn AdvanPrint – Datasheet (PDF)
- Keonn AdvanCloud – Tuotesivu
- Keonn AdvanCloud – Datasheet ja materiaalit
- SATO CL4NX Plus RFID – Tuotesivu
- SATO CL4NX Plus RFID – Käyttöohjeet, ohjelmistot ja tekninen tuki
English Brief
Keonn ADPRSATOWWCLP AdvanPrint is an industrial UHF RAIN RFID printing and encoding solution based on the SATO CL4NX RFID industrial printer with 203 dpi resolution and the Keonn AdvanCloud platform. It is designed for organisations that need reliable and repeatable production of RFID labels as an integrated part of manufacturing, logistics, warehousing, retail, healthcare or asset-identification processes.
The solution combines RFID chip encoding and visible label printing in a single production step. EPC or other identification data can be written to the RFID tag while human-readable information, barcodes, 2D codes and other label content are printed at the same time. This creates a controlled relationship between the electronic RFID identity and the visible information carried by the physical label.
The SATO CL4NX RFID platform provides an industrial printing architecture intended for demanding operational environments. The 203 dpi configuration offers a strong balance between production speed and print quality, with printing speeds of up to approximately 355.6 mm/s / 14 ips and a maximum printable width of approximately 104 mm. It supports both thermal-transfer and direct-thermal printing.
AdvanPrint extends the capabilities of the RFID printer by connecting the printing and encoding process to the Keonn AdvanCloud environment. AdvanCloud provides cloud-based management for Keonn systems and enables RFID information and device environments to be managed centrally. This makes AdvanPrint suitable for both individual RFID printing stations and distributed deployments across multiple locations.
RFID media selection is a critical part of a reliable printing solution. The RFID inlay design, antenna position, chip type, label dimensions, application surface and operating environment can all affect encoding and subsequent read performance. RFID labels should therefore be tested for the intended application, and the printer’s RFID settings – including tag position, write power and calibration parameters – should be configured for the selected media.
ADPRSATOWWCLP can be integrated with ERP, WMS, MES, LIMS, manufacturing, warehouse-management or other business systems. The integration architecture determines how EPC data is generated, where visible label content originates, how a printing job is initiated and how the resulting RFID identity is associated with the relevant product, asset or logistics unit.
Mininova can deliver the Keonn AdvanPrint solution configured for the customer’s operating environment. Services can include RFID label and inlay selection, media testing, RFID calibration, AdvanCloud commissioning, print-template design, ERP/WMS/MES integration, workflow configuration and user training. For larger projects, AdvanPrint can also be designed as one component of a complete RFID architecture incorporating fixed readers, antennas, mobile RFID devices, RFID tags and backend systems.
The SATO CL4NX RFID printer is supplied with a 2-year SATO Europe manufacturer’s warranty in accordance with the manufacturer’s applicable warranty terms.
AdvanPrint: RFID Printer CL4NX 203, configured for AdvanCloud
