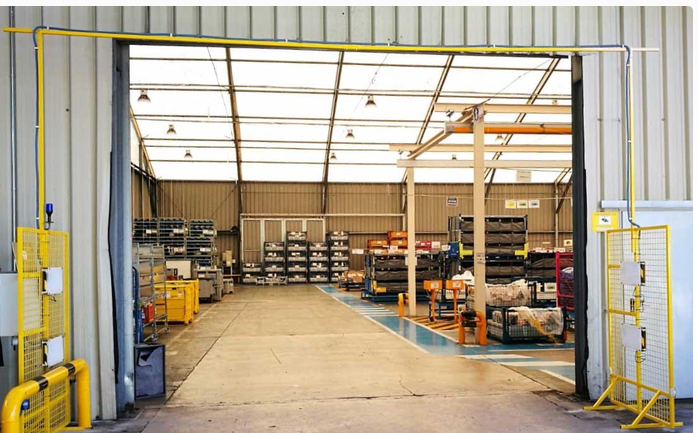

Keonn ADPL-10T-B-4SP12-EU on AdvanPortal-tuoteperheen korkean suorituskyvyn UHF RAIN RFID -tunnistusportaali, joka on suunniteltu RFID-merkittyjen tuotteiden, pakkausten, kuljetusyksiköiden ja muun materiaalivirran automaattiseen massatunnistukseen. Tämä EU-kokoonpano sisältää 10 tuuman Android-kosketusnäytön, viivakoodinlukijan, korkean tehon UHF RFID -lukijan, neljä Advantenna-SP12-antennia sekä RF-kaapelit.
AdvanPortal tunnistaa RFID-tunnisteet automaattisesti tuotteiden kulkiessa portaalin läpi. Keonnin mukaan järjestelmä kykenee lukemaan satoja tunnisteita muutamassa sekunnissa, joten tuotteita tai pakkauksia ei tarvitse käsitellä ja skannata yksitellen. Ratkaisu soveltuu erityisesti tavaran vastaanottoon, lähettämöihin, jakelukeskuksiin, varastoihin ja muihin suuren volyymin materiaalivirtoihin.
Nopea RFID-massatunnistus materiaalivirtoihin
AdvanPortalin keskeinen tehtävä on muodostaa kulkureitin ympärille hallittu RFID-lukualue. Kun RFID-tunnisteilla merkityt tuotteet, pakkaukset tai kuljetusyksiköt kulkevat portaalin läpi, järjestelmä tunnistaa niiden RFID-tunnisteet automaattisesti.
Tämä mahdollistaa esimerkiksi saapuvan tavaran, lähtevän lähetyksen tai sisäisen materiaalinsiirron sisällön tarkastamisen yhdellä RFID-lukutapahtumalla. Massatunnistus vähentää tarvetta yksittäisten tuotteiden manuaaliselle käsittelylle ja mahdollistaa RFID-tiedon liittämisen osaksi automatisoitua logistista prosessia.
Neljä Advantenna-SP12 high-gain RFID -antennia
ADPL-10T-B-4SP12-EU sisältää neljä Keonn Advantenna-SP12 -antennia. Advantenna-SP12 on korkean vahvistuksen, ympyräpolarisoitu UHF RFID -antenni, jonka säteilykuvio on noin 70° yhdessä tasossa ja 40° toisessa tasossa.
SP12:n korkea vahvistus, ohut rakenne ja suunnattu säteilykuvio tekevät siitä erityisen hyvin RFID-portaaleihin soveltuvan antennin. Neljän antennin kokoonpanolla lukualue voidaan muodostaa portaalin eri puolille, jolloin RFID-tunnisteita voidaan havaita tuotteiden ja pakkausten vaihtelevista asennoista.
10″ Android-kosketusnäyttö
AdvanPortal sisältää 10 tuuman Android-kosketusnäytön, jonka kautta järjestelmää voidaan käyttää suoraan portaalin yhteydessä. Erillistä ulkoista tietokonetta ei tarvita.
Keonn on suunnitellut käyttöprosessin yksinkertaiseksi: RFID-inventointi ja tulosten siirtäminen pilvipalveluun voidaan suorittaa muutamalla käyttötoimenpiteellä.
Viivakoodi ja RFID samassa prosessissa
Integroitu viivakoodinlukija täydentää RFID-massatunnistusta. Viivakoodilla voidaan tunnistaa esimerkiksi lähetys, tilaus, kuljetusyksikkö, työmääräin tai muu logistiseen tapahtumaan liittyvä tunniste ennen portaalin RFID-lukua.
Näin yksi viivakoodilla tunnistettu logistinen tapahtuma voidaan yhdistää portaalin samanaikaisesti tunnistamiin RFID-merkittyihin tuotteisiin. Tämä mahdollistaa RFID:n käyttöönoton myös ympäristöissä, joissa nykyiset logistiset prosessit käyttävät edelleen viivakoodeja.
Keskeiset ominaisuudet
- Keonn AdvanPortal -korkean suorituskyvyn RFID-tunnistusportaali
- EU / ETSI -alueelle tarkoitettu kokoonpano
- UHF RAIN RFID -massatunnistus
- korkean tehon UHF RFID -lukija
- 4 × Keonn Advantenna-SP12 high-gain RFID -antenni
- RF-kaapelit sisältyvät kokoonpanoon
- 10″ Android-kosketusnäyttö
- integroitu viivakoodinlukija
- satojen RFID-tunnisteiden tunnistaminen muutamassa sekunnissa
- ei tarvitse erillistä ulkoista tietokonetta
- soveltuu automaattiseen vastaanotto- ja lähetystarkastukseen
- AdvanCloud-yhteensopivuus
- integroitavissa kolmansien osapuolten järjestelmiin
Käyttökohteet
- tavaran vastaanotto
- lähettämöt
- jakelukeskukset
- varastot ja terminaalit
- sisälogistiikka
- materiaalivirtojen automaattinen RFID-tunnistus
- lähetysten sisällön tarkastus
- saapuvan tavaran tarkastus
- kuljetusyksiköiden tunnistaminen
- käyttöomaisuuden seuranta
- RFID- ja viivakooditunnistusta yhdistävät prosessit
RFID-lukualueen suunnittelu
RFID-portaalin suorituskyky ei määräydy ainoastaan lukijan tai antennien perusteella. Tunnistustulokseen vaikuttavat RFID-tunnisteiden ominaisuudet ja sijoittelu, tuotteiden ja pakkausten materiaalit, portaalin ympärillä olevat rakenteet, tuotteiden kulkusuunta sekä RF-asetukset.
Tämän vuoksi portaalin lukualue tulee suunnitella ja testata todellisessa käyttöympäristössä todellisilla tuotteilla. Erityisesti metalli-, neste- ja muut RF-signaaliin voimakkaasti vaikuttavat materiaalit voivat edellyttää käyttökohteeseen valittuja RFID-tunnisteita ja tarkkaa RF-optimointia.
AdvanCloud ja järjestelmäintegraatiot
AdvanPortal voidaan yhdistää Keonn AdvanCloud -pilvipalveluun. Portaalin tunnistamat RFID-tunnisteet voidaan tallentaa AdvanCloudiin reaaliaikaisesti ja tietoja voidaan hyödyntää raportoinnissa, analytiikassa sekä edelleen asiakkaan liiketoimintajärjestelmissä.
Keonn AdvanNet toimii Keonn RFID -laitteiden yhteisenä ohjelmistokerroksena ja helpottaa Keonn-tuotteiden liittämistä kolmansien osapuolten RFID middleware -ratkaisuihin ja loppukäyttäjäsovelluksiin.
AdvanPortal voidaan näin integroida esimerkiksi ERP-, WMS-, MES-, varastonhallinta-, logistiikka- ja muihin liiketoimintajärjestelmiin. RFID-portaalin tunnistustapahtuma voidaan liittää vastaanottoon, lähetykseen, sisäiseen materiaalinsiirtoon tai muuhun asiakkaan määrittelemään prosessiin.
Tekniset tiedot
| Valmistaja | Keonn Technologies |
| Valmistajan tuotekoodi | ADPL-10T-B-4SP12-EU |
| Tuoteperhe | Keonn AdvanPortal |
| Tuotetyyppi | Korkean suorituskyvyn UHF RAIN RFID -tunnistusportaali |
| Alueversio | EU / ETSI |
| RFID-teknologia | UHF RAIN RFID |
| RFID-standardi | EPC Class 1 Gen 2 / ISO/IEC 18000-63 |
| RFID-lukija | Korkean suorituskyvyn UHF RFID -lukija |
| RFID-antennit | 4 × Keonn Advantenna-SP12 |
| Antennityyppi | Korkean vahvistuksen, ympyräpolarisoitu UHF RFID -antenni |
| SP12-antennin säteilykuvio | Noin 70° × 40° |
| RF-kaapelit | Sisältyvät kokoonpanoon |
| Näyttö | 10″ Android-kosketusnäyttö |
| Viivakoodinlukija | Sisältyy kokoonpanoon |
| Pilvipalvelu | Keonn AdvanCloud -yhteensopiva |
| Ohjelmistointegraatio | Keonn AdvanNet / asiakaskohtaiset järjestelmäintegraatiot |
| Käyttötarkoitus | RFID-merkittyjen tuotteiden ja logististen yksiköiden automaattinen massatunnistus |
| Tyypilliset ympäristöt | Varastot, jakelukeskukset, vastaanotto, lähettämöt ja sisälogistiikka |
Yhteensopivuus
Keonn ADPL-10T-B-4SP12-EU on tarkoitettu eurooppalaiseen UHF RAIN RFID -ympäristöön ja EPC Class 1 Gen 2 / ISO/IEC 18000-63 -standardin mukaisille RFID-tunnisteille.
RFID-portaalin toiminta tulee sovittaa käytettäviin tunnisteisiin ja tunnistettaviin tuotteisiin. RFID-tunnisteen antennirakenne, sijoitus tuotteessa, pakkausmateriaali sekä tunnistettavan kohteen RF-ominaisuudet vaikuttavat saavutettavaan lukutulokseen.
Erityisesti metallia tai nesteitä sisältävät tuotteet sekä tiheästi pakatut kuljetusyksiköt voivat edellyttää käyttökohteeseen suunniteltuja RFID-tunnisteita sekä portaalin RF-asetusten optimointia.
ERP-, WMS- ja MES-integraatiot
AdvanPortal voidaan liittää asiakkaan ERP-, WMS-, MES-, varastonhallinta-, tuotannonohjaus- ja logistiikkajärjestelmiin. Portaalin tuottama RFID-tapahtuma voidaan tällöin yhdistää esimerkiksi vastaanottoon, lähetykseen, sisäiseen materiaalinsiirtoon tai muuhun liiketoimintaprosessiin.
Viivakoodinlukijan avulla RFID-tunnistus voidaan sitoa tiettyyn tilaukseen, lähetykseen, kuljetusyksikköön tai työmääräimeen. Portaalin tunnistamat yksittäiset RFID-tuotteet voidaan näin yhdistää samaan logistiseen tapahtumaan.
Tämä mahdollistaa RFID:n käyttöönoton myös hybridiprosesseissa, joissa osa tunnistamisesta perustuu edelleen viivakoodeihin ja yksittäisten tuotteiden automaattinen massatunnistus toteutetaan RFID:llä.
AdvanCloud ja AdvanNet
Keonn AdvanCloud tarjoaa keskitetyn ympäristön Keonn RFID -järjestelmien hallintaan ja RFID-tapahtumatiedon käsittelyyn. AdvanPortalin tunnistamat RFID-tapahtumat voidaan välittää AdvanCloudiin ja hyödyntää edelleen raportoinnissa, analytiikassa tai asiakkaan liiketoimintajärjestelmissä.
Keonn AdvanNet muodostaa ohjelmistokerroksen Keonn RFID -laitteiden ja ylemmän tason sovellusten välille. Sen avulla RFID-laitteiden tuottamaa tietoa voidaan välittää kolmansien osapuolten middleware-ratkaisuihin ja loppukäyttäjäsovelluksiin.
Rinnakkaismallit ja vaihtoehdot
Keonn AdvanPortal on modulaarinen järjestelmäperhe, jonka kokoonpano voidaan muodostaa käyttökohteen vaatimusten perusteella. Vaihtoehtoja ovat muun muassa erilaiset näyttö-, antenni-, lukija-, viivakoodinlukija- ja aluekokoonpanot.
Keonn ADPL-10T-B-4SP12-EU sisältää 10″ kosketusnäytön, viivakoodinlukijan, RFID-lukijan, neljä Advantenna-SP12-antennia sekä RF-kaapelit ja on tarkoitettu eurooppalaiseen ETSI-ympäristöön.
FCC-alueelle tulee valita vastaava FCC-taajuusalueelle tarkoitettu AdvanPortal-kokoonpano. Taajuusversion valinta määräytyy järjestelmän käyttömaan radiomääräysten perusteella.
Toimitussisältö
- Keonn ADPL-10T-B-4SP12-EU AdvanPortal -portaali
- 10″ Android-kosketusnäyttö
- viivakoodinlukija
- UHF RFID -lukija
- 4 × Keonn Advantenna-SP12 UHF RFID -antenni
- RF-kaapelit
- mallikohtaiset järjestelmäkomponentit
- valmistajan dokumentaatio
Huomio: RFID-tunnisteet, asiakkaan taustajärjestelmät, asiakaskohtaiset ohjelmisto- ja järjestelmäintegraatiot, asennustyö sekä muut projektikohtaiset palvelut eivät sisälly toimitukseen, ellei niitä ole erikseen määritelty tarjouksessa.
Takuu
Keonn ADPL-10T-B-4SP12-EU AdvanPortal -järjestelmään sovelletaan Keonn Technologiesin voimassa olevia valmistajan takuuehtoja. Projektikohtaiset tuki-, ylläpito- ja palveluehdot määritetään toimituskokonaisuuden yhteydessä.
Mininovan käyttöönotto- ja asiantuntijapalvelut
Mininova toimittaa Keonn AdvanPortal -ratkaisut asiakkaan todellisen käyttöympäristön ja logistisen prosessin mukaan määritettyinä.
Palveluihin voidaan sisällyttää RFID-tunnisteiden valinta ja materiaalitestaus, portaalin sijoituksen suunnittelu, Advantenna-SP12-antennien lukualueiden optimointi, RF-asetusten määritys sekä järjestelmän testaaminen asiakkaan todellisilla tuotteilla, pakkauksilla ja RFID-tunnisteilla.
Tarvittaessa toimitukseen voidaan sisällyttää AdvanCloud-käyttöönotto, viivakoodiprosessin määrittely sekä ERP-, WMS-, MES-, varastonhallinta- ja muiden taustajärjestelmien integraatiot. Mininova voi lisäksi osallistua käyttöönoton valmisteluun, järjestelmän toiminnalliseen testaukseen sekä käyttäjäkoulutukseen.
Laajemmissa RFID-hankkeissa AdvanPortal voidaan suunnitella osaksi kokonaisvaltaista RFID-arkkitehtuuria yhdessä RFID-tulostuksen, kiinteiden RFID-lukijoiden, mobiilien RFID-lukijoiden, RFID-inventoinnin ja Keonn AdvanCloud -ympäristön kanssa.
Pyydä projektihinta tai tarjous Keonn AdvanPortal RFID -tunnistusportaalista.
Valmistajan tuotesivut ja tuotetiedot
- Keonn AdvanPortal – virallinen tuotesivu
- Keonn AdvanPortal – datasheetit ja viralliset tuotekuvat
- Keonn Advantenna-SP12 – virallinen tuotesivu
- Keonn AdvanCloud – virallinen tuotesivu
- Keonn AdvanNet – virallinen tuotesivu
English Brief
Keonn ADPL-10T-B-4SP12-EU AdvanPortal is a high-performance UHF RAIN RFID portal system designed for automatic bulk identification of RFID-tagged merchandise, cartons, logistics units and other assets moving through a controlled read zone. This European configuration combines a 10-inch Android touchscreen, barcode scanner, high-performance UHF RFID reader, four Keonn Advantenna-SP12 antennas and the required RF cables.
AdvanPortal enables large quantities of RFID tags to be identified automatically as goods move through the portal. Keonn states that the system can identify hundreds of RFID tags within a few seconds, eliminating the need to scan individual products manually. This makes the solution particularly suitable for receiving, shipping, distribution centres, warehouses and internal logistics processes where high throughput and reliable identification are required.
The four Advantenna-SP12 high-gain UHF RFID antennas form the portal’s RFID read zone. The SP12 is a circularly polarized directional antenna with an approximately 70° × 40° radiation pattern. Using four antennas allows RFID coverage to be created around the portal and improves tag detection when tagged products, cartons or other logistics units pass through in different positions and orientations.
The integrated 10-inch Android touchscreen provides a local operator interface, allowing the RFID process to be controlled directly at the portal without requiring a separate external computer.
The integrated barcode scanner complements RFID identification. A barcode can be used to identify a shipment, order, logistics unit, work order or other process object before the portal performs bulk RFID identification. The individual RFID-tagged items detected during the portal transaction can then be associated with the corresponding logistics event.
This hybrid architecture is particularly useful in environments where existing logistics processes still rely on barcodes while item-level identification is being migrated to RFID. RFID can therefore be introduced into an existing workflow without requiring every identification process to be replaced at the same time.
AdvanPortal can be connected to Keonn AdvanCloud for centralized management and RFID event processing. Keonn AdvanNet provides a common software layer between Keonn RFID hardware and higher-level applications, facilitating integration with third-party RFID middleware and customer applications.
The portal can therefore be integrated with ERP, WMS, MES, inventory-management and logistics systems. RFID events generated by the portal can be associated with receiving, shipping, internal material movement, inventory transactions or other customer-defined business processes.
Actual RFID performance depends on the RFID tags, tag placement, merchandise and packaging materials, portal surroundings, RF settings and the orientation of products as they pass through the read zone. Metallic objects, liquids and densely packed products can significantly affect UHF RFID propagation. For this reason, RFID tag selection and portal configuration should be validated using the actual products and packaging used in the application.
Mininova can deliver Keonn AdvanPortal as a complete project-based RFID identification solution. Services can include RFID tag selection and testing, portal positioning, Advantenna-SP12 read-zone optimisation, RF configuration, barcode workflow definition, AdvanCloud commissioning, ERP/WMS/MES integrations, deployment preparation, functional testing and user training.
AdvanPortal: RFID UHF high performance portal, with 10__ touch screen, barcode scanner, reader, 4 antennas and RF cables reader, 4 antennas and RF cables
