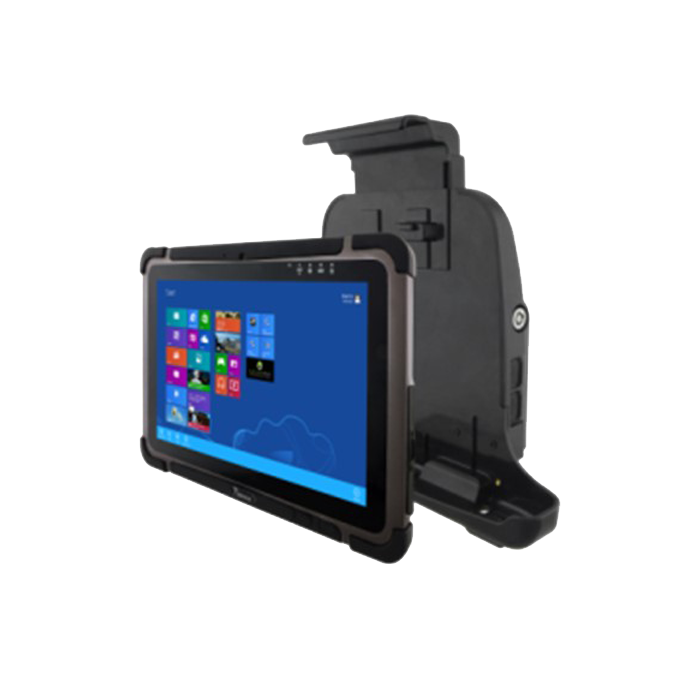

Honeywell RT710-VD-VS1 – RT710 Vehicle Dock integroiduilla kaiuttimilla
Honeywell RT710-VD-VS1 on Honeywell RT710 -järjestelmään suunniteltu ajoneuvotelakka, jonka avulla RT710 voidaan rakentaa osaksi kiinteää ajoneuvo- tai työasemaratkaisua. Telakka tarjoaa mekaanisen kiinnityksen lisäksi useita I/O-liitäntöjä, RF-antenniliitännät ja integroidut kaiuttimet.
Ratkaisu soveltuu erityisesti varastoihin, logistiikkakeskuksiin, tuotantoon ja muihin ympäristöihin, joissa RT710 toimii esimerkiksi trukin tai muun materiaalinkäsittelyajoneuvon kiinteänä päätelaitteena. Telakka mahdollistaa tarvittavien oheislaitteiden ja verkkoyhteyksien keskittämisen samaan RT710-työasemaan.
Ajoneuvo- ja kiinteisiin RT710-työasemiin
RT710-VD-VS1:n tehtävä on muodostaa RT710-laitteelle kiinteän asennuksen telakointiratkaisu. Ajoneuvokäytössä telakka voidaan integroida esimerkiksi trukin ohjaamoon siten, että RT710 toimii kuljettajan käyttöpäätteenä.
Telakan tarjoamat liitännät mahdollistavat myös ulkoisten oheislaitteiden integroinnin. Tämä on tärkeää työasemissa, joissa päätelaitteen lisäksi käytetään esimerkiksi erillisiä tiedonkeruu- tai muita sarja- ja USB-liitäntäisiä laitteita.
Integroidut kaiuttimet
RT710-VD-VS1 sisältää integroidut kaiuttimet. Kaiuttimet mahdollistavat RT710-sovellusten ääni-ilmoitusten ja muun äänipalautteen hyödyntämisen ajoneuvo- tai työasemakäytössä ilman erillisten kaiuttimien asentamista.
Äänipalaute voi olla hyödyllinen esimerkiksi keräilyssä, varastotyössä ja tuotannossa, joissa sovellus vahvistaa käyttäjän suorittamia toimintoja tai antaa hälytyksiä ja muita ilmoituksia.
Monipuoliset I/O-liitännät
RT710-VD-VS1 tarjoaa useita liitäntöjä RT710-työaseman integroimiseksi muuhun järjestelmään. SKU-kohtaisissa tuotetiedoissa ilmoitetaan seuraavat keskeiset I/O-liitännät:
- 2 × RS232-sarjaliitäntä, DB9F
- USB-liitännät
- 2 × USB-A
- RJ45
- 3 × RF-antenni, SMA
Liitäntäkokoonpano tekee telakasta enemmän kuin pelkän mekaanisen pidikkeen: se toimii RT710-pohjaisen kiinteän työaseman liitäntäkeskuksena.
Kaksi RS232-sarjaliitäntää
Kaksi DB9F-liittimellä toteutettua RS232-sarjaporttia mahdollistavat sarjaliitäntäisten oheislaitteiden kytkemisen RT710-työasemaan. Tämä on edelleen tärkeä ominaisuus monissa teollisuus-, varasto- ja logistiikkaympäristöissä, joissa käytössä on RS232-liitäntäisiä laitteita.
USB ja kaksi USB-A-liitäntää
Telakka tarjoaa USB-liitäntöjä oheislaitteiden kytkemistä varten. Kaksi USB-A-porttia mahdollistavat yhteensopivien USB-oheislaitteiden liittämisen osaksi RT710-työasemaa.
Tämä helpottaa esimerkiksi näppäimistöjen ja muiden USB-laitteiden integrointia ilman erillistä USB-keskitintä, kun käytettävä laitekokoonpano ja sen liitäntävaatimukset vastaavat telakan määrityksiä.
RJ45-verkkoliitäntä
RJ45-liitäntä mahdollistaa langallisen verkkoyhteyden tuomisen RT710-telakointiratkaisuun. Kiinteä Ethernet-yhteys voi olla perusteltu esimerkiksi ajoneuvo- tai työasemakohteissa, joissa telakkaa käytetään myös paikallaan olevassa asennuksessa tai joissa langallinen verkkoinfrastruktuuri kuuluu ratkaisun vaatimuksiin.
Kolme SMA-liitäntää ulkoisille RF-antenneille
RT710-VD-VS1 sisältää kolme SMA-liitäntää RF-antenneille. Ulkoisten antennien käyttö mahdollistaa RF-ratkaisun suunnittelun ajoneuvon ja käyttöympäristön vaatimusten mukaan.
Antennit ja niiden käyttötarkoitus tulee valita RT710-kokoonpanon ja käytettävien radiotekniikoiden perusteella. Pelkkä SMA-liitäntöjen määrä ei määritä, mitä radiotekniikkaa kuhunkin liitäntään käytetään.
75 × 75 mm VESA-kiinnitys
Telakassa on 75 × 75 mm VESA-kiinnitysreiät. Standardoitu kiinnityskuvio helpottaa RT710 Vehicle Dock -telakan yhdistämistä yhteensopivaan ajoneuvo-, varasto- tai työasemakiinnitykseen.
VESA-kiinnitys antaa järjestelmäintegraattorille mahdollisuuden rakentaa asennus käyttöympäristön ergonomian ja mekaanisten vaatimusten mukaan sen sijaan, että telakka olisi sidottu vain yhteen kiinnitysratkaisuun.
Lisävarustenäppäimistö vaaditaan
Honeywellin SKU-kuvauksessa RT710-VD-VS1:lle ilmoitetaan “Accessory Keyboard Required”. Näppäimistö ei siis ole pelkkä mahdollinen lisäominaisuus, vaan se on huomioitava tätä telakkakokoonpanoa rakennettaessa.
Sopiva Honeywell RT710 -näppäimistö ja sen tarkka SKU tulee valita erikseen kyseisen RT710-kokoonpanon ja käyttötarkoituksen perusteella.
Keskeiset ominaisuudet
- Honeywell RT710 -järjestelmän Vehicle Dock -ajoneuvotelakka
- Tuotekoodi RT710-VD-VS1
- Integroidut kaiuttimet
- 2 × RS232, DB9F
- USB-liitännät
- 2 × USB-A
- RJ45-verkkoliitäntä
- 3 × SMA-liitäntä RF-antenneille
- 75 × 75 mm VESA-kiinnitysreiät
- Suunniteltu kiinteisiin RT710-ajoneuvo- ja työasemaratkaisuihin
- Lisävarustenäppäimistö vaaditaan
Tekniset tiedot
| Valmistaja | Honeywell |
|---|---|
| Tuotekoodi | RT710-VD-VS1 |
| Tuotetyyppi | Vehicle Dock / ajoneuvotelakka |
| Tuoteperhe | Honeywell RT710 |
| Kaiuttimet | Integroidut |
| RS232 | 2 × RS232, DB9F |
| USB | USB-liitännät |
| USB-A | 2 × USB-A |
| Verkkoliitäntä | RJ45 |
| RF-antenniliitännät | 3 × SMA |
| Kiinnitys | 75 × 75 mm VESA |
| Näppäimistö | Lisävarustenäppäimistö vaaditaan |
| Käyttökohde | RT710-ajoneuvo- ja kiinteät työasemaratkaisut |
Yhteensopivuus
RT710-VD-VS1 kuuluu Honeywell RT710 -järjestelmän lisävarusteisiin. Telakka, RT710-päätelaite, näppäimistö, antennit, virtaratkaisu ja mekaaninen kiinnitys muodostavat yhdessä ajoneuvotyöaseman, joten kokonaisuuden SKU-kohtainen yhteensopivuus kannattaa tarkistaa ennen tilausta.
Käyttökohteet
- Trukkipäätteet
- Varastojen ajoneuvotyöasemat
- Logistiikkakeskukset
- Keräily ja materiaalinkäsittely
- Tuotannon ajoneuvo- ja työasemaratkaisut
- Kiinteät RT710-työpisteet
- RT710-ratkaisut, joissa tarvitaan ulkoisia RS232- tai USB-oheislaitteita
- Ulkoisia RF-antenneja käyttävät RT710-asennukset
Lisävarusteet ja järjestelmän suunnittelu
RT710-VD-VS1 on osa RT710-kokonaisratkaisua. Telakan lisäksi järjestelmässä voidaan tarvita käyttökohteesta riippuen erillinen näppäimistö, antennit, kaapelit, virtaratkaisu sekä VESA-yhteensopiva mekaaninen kiinnitys.
Erityisesti ajoneuvoasennuksessa kiinnitys, virransyöttö, antennien sijoitus ja kaapelointi kannattaa suunnitella kokonaisuutena. Mininovalta voi pyytää apua RT710-kokoonpanon ja tarvittavien lisävarusteiden määrittelyyn.
Tuotekuva
Täsmälliselle Honeywell RT710-VD-VS1 -tuotekoodille ei löytynyt julkisesta valmistaja-aineistosta luotettavasti varmennettua SKU-kohtaista tuotekuvaa. Tuotesivulla ei tule käyttää vanhemman Honeywell RT10-VD-telakan kuvaa RT710-VD-VS1:n kuvana. Täsmällinen kuva kannattaa hankkia Honeywellilta tai Mininovan Honeywell-jakelukanavasta.
English Brief
Honeywell RT710-VD-VS1 is a vehicle dock designed for the Honeywell RT710 platform. It features integrated speakers and provides the connectivity required to build an RT710-based vehicle-mounted or fixed workstation for warehouse, logistics, material handling and industrial applications.
The dock provides two RS232 serial interfaces with DB9F connectors, USB connectivity including two USB-A ports, an RJ45 network interface and three SMA RF antenna connections. A 75 × 75 mm VESA mounting pattern provides a standardized interface for integrating the dock with a compatible vehicle or workstation mounting solution.
Honeywell specifies “Accessory Keyboard Required” for the RT710-VD-VS1 configuration. The keyboard, antennas, mounting hardware, power solution and other accessories should therefore be selected as part of the complete RT710 installation rather than treating the vehicle dock as a standalone accessory.
RT710 Vehicle Dock w/Integrated Speakers_ Accessory Keyboard Required_ I/O Ports: 2 RS232 Serial, DB9F USB, 2 USB-A, RJ45, 3 RF Antenna SMA, RJ45_ 75×75 VESA pattern mounting holes
