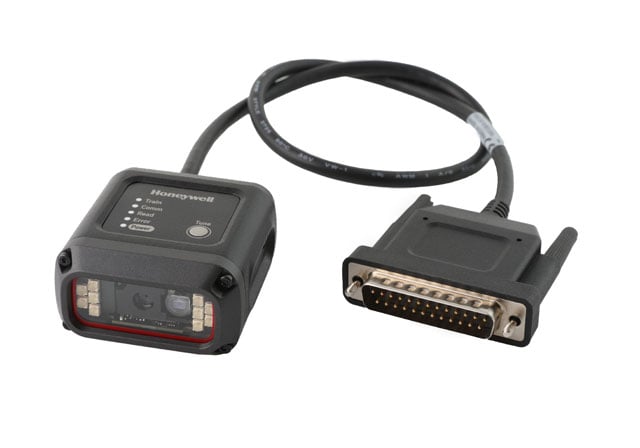

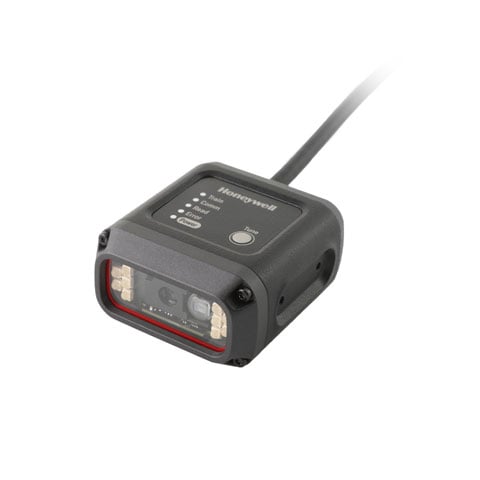

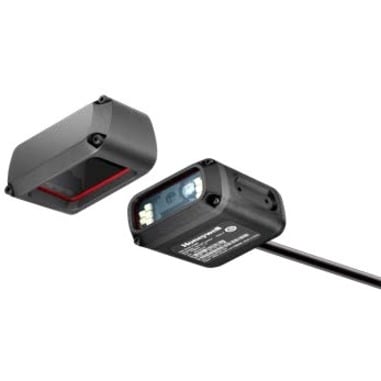

Honeywell HF800HD-R1-1H – HD-teollisuusviivakoodinlukija vaakasuuntaiseen kiinteään asennukseen
Honeywell HF800HD-R1-1H on kiinteä teollisuuslukija tuotantolinjoille, kuljettimille ja koneisiin integroitavaksi. Se lukee 1D- ja 2D-koodeja, kuten QR-, Data Matrix- ja PDF417-tunnisteita.
Kokoonpano ja asennus
Lukijan HD-optiikka ja vaakasuuntaisen H-version 0° rakenne valitaan asennustilan mukaan. Ethernet-kaapeli, tarvittava virtalähde ja kiinnitystarvikkeet valitaan erikseen. Virta-/sarja-/I/O-liitäntä sovitetaan koneen ohjaukseen.
Rinnakkaismallit
- HF800HD-R1-1V – HD-pystymalli.
- HF800SR-R1-1H – SR-vaakamalli.
- HF800ER-R1-1H – ER-vaakamalli pidemmälle etäisyydelle.
Käyttö ja käyttöönotto
HD-optiikka painottaa pieniä ja tiheitä koodeja lähietäisyydellä. Valmistajan tyypillinen 13 mil UPC -lukualue tällä rakenteella on 40–175 mm. Koodin koko, laatu ja valaistus vaikuttavat todelliseen lukualueeseen. Opetuspainike helpottaa kuva-asetusten määritystä; DataMax-ohjelmisto tukee konfigurointia.
Tekniset tiedot
- Kuvakenno: 838 × 640 pikseliä.
- Mitat: 54,5 × 52,5 × 29 mm.
- Suojaus: IP65; käyttölämpötila 0–50 °C.
Sinkkiseoskotelo; Ethernet-, RS232- ja RS485-liitännät. Syöttöjännite on 10–30 VDC, enimmäisteho 5 W. M12-Ethernet-liitäntä ja I/O-signaalit yhdistetään tarkoitukseen sopivilla kaapeleilla.
Takuu ja yritysmyynti
Honeywell HF800HD-R1-1H: valmistajan nykyisen takuutaulukon mukainen takuu on yksi vuosi. Tarkista toimituskohtaiset takuuehdot tarjouksesta. Pyydä Mininovalta tarjous lisätakuu- ja huoltosopimusvaihtoehdoista sekä yrityksen projekti- ja erähinnoittelusta.
Valmistajan tiedot
Valmistajan tuotesivu · Tekninen tietolehti · Asennuksen pikaopas
English summary
Horizontal 0-degree HD-focus fixed-mount industrial 1D/2D reader with Ethernet, RS232 and RS485 interfaces; application-specific accessories required.
