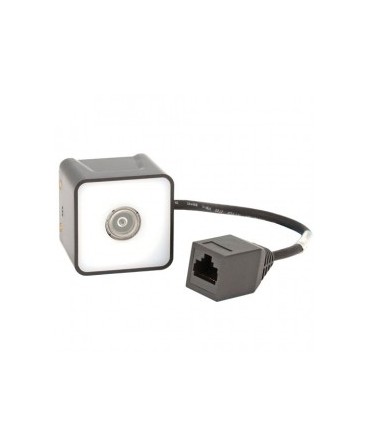

Honeywell HF520-R1-1RS232 – RS232-liitäntäinen 2D-lukumoduuli automaatteihin
Honeywell HF520-R1-1RS232 on kiinteään asennukseen tarkoitettu lukumoduuli itsepalvelukioskeihin, maksuautomaatteihin ja lippujen tunnistamiseen. Se lukee 1D- ja 2D-koodeja paperietiketeiltä sekä mobiililaitteiden näytöiltä.
Toimitussisältö
Toimitus sisältää mustan RS232-lukumoduulin. Liitäntäkaapeli, mahdollinen virtalähde ja asennusrakenne hankitaan erikseen. Sarjaviestinnän asetukset sovitetaan isäntälaitteeseen.
Rinnakkaismallit
- HF520-R1-1USB – USB-moduuli ilman kaapelia.
- HF520-R1-0USB – USB-paketti 0,5 metrin kaapelilla.
- HF520-R2-1USB – USB-paketti 2,7 metrin kaapelilla.
Käyttö ja käyttöönotto
Laaja kuvakulma tukee näytöllä olevien koodien lukemista lähietäisyydeltä. Valkoinen LED-valaistus auttaa paperietikettien lukemisessa; kotelo on musta. Gen7-dekooderi ja EZConfig tukevat integrointia. Sijoittelu, lukuikkuna ja virransyöttö suunnitellaan osaksi isäntälaitetta. Testaa QR-, Data Matrix- ja PDF417-tunnisteet todellisella asennusetäisyydellä.
Tekniset tiedot
- Kuvakenno: 640 × 480 pikseliä.
- Mitat: 41,7 × 41,7 × 32,5 mm.
- Suojaus: IP40; käyttölämpötila −10–50 °C.
Syöttöjännite on 4,5–5,5 VDC ja toimintateho 2,1 W. IP40-kotelo ei tarjoa vesisuojausta. Näytön heijastukset ja asennusikkuna voivat vaikuttaa lukemiseen.
Takuu ja yritysmyynti
Honeywell HF520-R1-1RS232: valmistajan nykyinen tietolehti ilmoittaa 15 kuukauden rajoitetun takuun valmistajan toimituspäivästä. Pyydä Mininovalta tarjous lisätakuu- ja huoltosopimusvaihtoehdoista sekä yrityksen projekti- ja erähinnoittelusta.
Valmistajan tiedot
Valmistajan tuotesivu · Tekninen tietolehti
English summary
Black fixed-mount 1D/2D imager module with RS232 interface and white LED illumination; interface cable sold separately.
