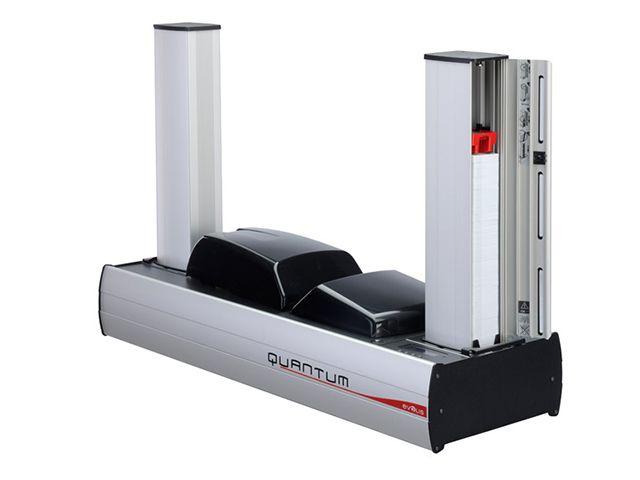

Evolis QTM306GRH-BS – Quantum 2 kaksipuolinen korttitulostin suurten korttierien tulostukseen ja koodaukseen
Evolis QTM306GRH-BS – Quantum 2 on suurten korttimäärien keskitettyyn tuotantoon suunniteltu ammattikäyttöinen Direct-to-Card-korttitulostin. Quantum 2 yhdistää teollisemman korttituotannon kapasiteetin työpöytäkorttitulostimen joustavuuteen ja mahdollistaa korttien yksi- tai kaksipuolisen tulostuksen sekä sähköisen personoinnin samassa tuotantoprosessissa.
QTM306GRH-BS on tarkasti määritelty Quantum 2 -kokoonpano, johon kuuluvat ISO-magneettijuovakooderi, kontaktillinen Smart Contact Station, liitäntäpaneeli sekä asennusalue erikseen integroitavalle kontaktittomalle kooderille. Tulostimessa ovat USB- ja Ethernet-liitännät ja mukana toimitetaan ID-ALL Starter Edition -korttisuunnitteluohjelmiston lisenssi.
Käyttötarkoitus
Quantum 2 on tarkoitettu ympäristöihin, joissa kortteja tuotetaan huomattavasti enemmän kuin tyypillisellä työpöytäkorttitulostimella. 500 kortin syöttö- ja vastaanottokapasiteetti vähentää materiaalien jatkuvaa lisäämistä ja mahdollistaa suurempien korttierien tehokkaan käsittelyn.
QTM306GRH-BS soveltuu erityisesti henkilökorttien, opiskelijakorttien, jäsen- ja kanta-asiakaskorttien, tapahtumakorttien, kulkukorttien ja muiden yksilöityjen tunnisteiden keskitettyyn tuotantoon silloin, kun korttiin tarvitaan painetun informaation lisäksi magneettijuovakoodaus tai kontaktillisen älykortin käsittely.
Keskeiset ominaisuudet
- Tuotekoodi: QTM306GRH-BS
- Evolis Quantum 2 -korttitulostin
- Suuren kapasiteetin keskitetty korttituotanto
- Yksi- ja kaksipuolinen reunasta reunaan -tulostus
- Direct-to-Card-tulostustekniikka
- Värillinen dye-sublimation-tulostus
- Yksivärinen resin thermal transfer -tulostus
- 300 × 300 dpi:n tulostustarkkuus
- Jopa 150 korttia/h yksipuolisena YMCKO-väritulostuksena
- Jopa 115 korttia/h kaksipuolisena YMCKO-K-väritulostuksena
- Jopa 1000 korttia/h yksipuolisena yksiväritulostuksena
- 500 kortin vaihdettava syöttökasetti
- 500 kortin vaihdettava vastaanottokasetti
- 20 kortin hylkäyslokero virheellisille korteille
- Mag ISO HiCo/LoCo -magneettijuovakooderi, raidat 1, 2 ja 3
- Smart Contact Station kontaktillisille älykorteille
- Liitäntäpaneeli ja asennusalue kontaktittoman kooderin integraatiolle
- USB- ja Ethernet-liitännät
- 2-rivinen LCD-näyttö
- ID-ALL Starter Edition -ohjelmisto
Tekniset tiedot
| Valmistaja | Evolis |
|---|---|
| Tuotekoodi | QTM306GRH-BS |
| Tuotesarja | Quantum 2 |
| Tulostustekniikka | Direct-to-Card, dye-sublimation / resin thermal transfer |
| Tulostus | Yksi- ja kaksipuolinen, reunasta reunaan |
| Tulostustarkkuus | 300 × 300 dpi, 16,7 miljoonaa väriä |
| Yksipuolinen värinopeus | Jopa 150 korttia/h, YMCKO |
| Kaksipuolinen värinopeus | Jopa 115 korttia/h, YMCKO-K |
| Yksipuolinen yksivärinopeus | Jopa 1000 korttia/h |
| Kaksipuolinen yksivärinopeus | Jopa 320 korttia/h |
| Syöttökapasiteetti | 500 korttia, 0,76 mm |
| Vastaanottokapasiteetti | 500 korttia, 0,76 mm |
| Hylkäyslokero | 20 korttia, 0,76 mm |
| Korttikoko | ISO 7810 ID-1 / CR80, 85,6 × 53,98 mm |
| Kortin paksuus | 0,76–1,00 mm |
| Korttimateriaalit | PVC, composite PVC sekä valmistajan määrittelemät muut yhteensopivat materiaalit |
| Magneettijuovakooderi | ISO 7811, HiCo/LoCo, Track 1, 2 ja 3, stripe down |
| Kontaktillinen älykortti | ISO 7816 Smart Contact Station ulkoisen kooderin käyttöön |
| Kontaktiton koodaus | Liitäntäpaneeli ja asennusalue erikseen integroitavalle kontaktittomalle kooderille |
| Liitännät | USB 1.0/1.1/2.0/3.0, Ethernet TCP/IP 10BaseT/100BaseT |
| Muisti | 16 MB RAM |
| Näyttö | 2-rivinen LCD + tulostimen ja koodausyksikön tila-LED |
| Mitat ilman kasetteja | 215 × 300 × 850 mm (K × L × S) |
| Mitat kasettien kanssa | 567 × 300 × 850 mm (K × L × S) |
| Paino | Noin 21,7 kg |
| Ohjelmisto | ID-ALL Starter Edition |
| Takuu | 1 vuosi / enintään 500 000 kortin insertiota valmistajan takuuehtojen mukaisesti |
Mallikohtaiset erot – QTM306GRH-BS
QTM306GRH-BS ei ole Quantum 2 -perustulostin ilman koodausominaisuuksia. Evolis määrittelee tämän SKU:n kokoonpanoksi Quantum 2 Standard Mag ISO, Smart Contact Station, Connecting Panel ja mounting area for Contactless Encoders.
Integroitu Mag ISO -kooderi mahdollistaa HiCo- ja LoCo-magneettijuovakorttien lukemisen ja kirjoittamisen ISO 7811 -standardin raidoille 1, 2 ja 3. Kontaktillisia älykortteja varten kokoonpanossa on Smart Contact Station. Lisäksi tulostimessa on liitäntäpaneeli ja fyysinen asennusalue erikseen integroitavalle kontaktittomalle kooderille.
Kontaktittoman kooderin asennusvalmiutta ei tule sekoittaa valmiiksi asennettuun kontaktittomaan kooderiin. Jos projekti edellyttää esimerkiksi MIFARE-, DESFire-, HID iCLASS- tai muuta kontaktitonta korttiteknologiaa, tarvittava kooderi ja sen yhteensopivuus on määriteltävä erikseen.
Suuren kapasiteetin korttituotanto
Quantum 2:n keskeinen ero tavanomaisiin työpöytäkorttitulostimiin on korttien käsittelykapasiteetti. Tulostimessa on vaihdettavat 500 kortin syöttö- ja vastaanottokasetit 0,76 mm:n korteille. Virheellisille korteille on lisäksi erillinen 20 kortin hylkäyslokero.
Suuri kapasiteetti soveltuu keskitettyyn tuotantoon, jossa kortteja valmistetaan sarjoina ja tulostimen jatkuva täyttäminen halutaan minimoida. Vaihdettavat kasetit helpottavat myös eri korttierien valmistelua ja tuotannon organisointia.
Tulostusnopeus – 150 korttia/h ei tarkoita kaksipuolista nopeutta
Quantum 2:n valmistajan ilmoittama jopa 150 korttia tunnissa koskee yksipuolista YMCKO-väritulostusta. Kaksipuolisessa YMCKO-K-väritulostuksessa valmistajan ilmoittama suorituskyky on jopa 115 korttia tunnissa. Yksivärisessä tuotannossa nopeus voi olla jopa 1000 korttia/h yksipuolisena ja 320 korttia/h kaksipuolisena valmistajan määrittämissä testiolosuhteissa.
Todellinen tuotantokapasiteetti riippuu kortin painosisällöstä, käytettävästä värinauhasta, koodauksesta ja muista tuotantoprosessin vaiheista.
Magneettijuovakoodaus
QTM306GRH-BS sisältää ISO 7811 -magneettijuovakooderin, joka tukee HiCo- ja LoCo-kortteja sekä raitoja 1, 2 ja 3. Magneettijuovakoodauksessa käytetään valmistajan määrityksen mukaisia 0,76 mm:n kortteja ja stripe down -asemointia.
HiCo soveltuu tyypillisesti pitkäikäisiin kortteihin, joissa tallennetun tiedon halutaan kestävän paremmin tahatonta magneettista pyyhkiytymistä. LoCo soveltuu käyttökohteisiin, joissa matalamman koersiivisuuden magneettijuova vastaa käytössä olevan järjestelmän vaatimuksia.
Kontaktilliset ja kontaktittomat älykortit
QTM306GRH-BS sisältää ISO 7816 -kontaktiaseman kolmannen osapuolen ulkoisen kontaktikooderin käyttöä varten. Kontaktillisen älykortin varsinaiseen sähköiseen personointiin tarvittava koodausratkaisu määräytyy käytettävän korttiteknologian ja järjestelmän mukaan.
Kontaktittomia ratkaisuja varten tulostimessa on liitäntäpaneeli ja kooderin asennusalue. Quantum 2 -alusta tukee kokoonpanosta ja kooderista riippuen muun muassa ISO 14443 A/B-, ISO 15693-, MIFARE-, DESFire- ja HID iCLASS -teknologioita. Tarkka kooderi, credential ja järjestelmäyhteensopivuus tulee aina varmistaa projektikohtaisesti.
Käyttökohteet
- henkilöstö- ja henkilökorttien massatuotanto
- opiskelija- ja koulukortit
- jäsen- ja kanta-asiakaskortit
- tapahtuma- ja pääsykortit
- kulku- ja tunnistekortit
- magneettijuovakortit
- kontaktilliset älykorttisovellukset
- keskitetyt korttituotantoympäristöt
- suuret toistuvat korttierät
Kortit ja materiaalit
Quantum 2 käyttää ISO 7810 ID-1 / CR80 -kortteja, joiden koko on 85,6 × 53,98 mm. Valmistajan nykyisen Quantum II -määrityksen mukainen korttipaksuus on 0,76–1,00 mm. Korttimateriaali ja mahdolliset sähköiset ominaisuudet tulee valita tulostus- ja koodaustavan mukaan.
Magneettijuovaa, kontaktisirua tai kontaktitonta tunnistetta käyttävissä korteissa on lisäksi varmistettava kortin rakenteen yhteensopivuus QTM306GRH-BS:n koodauskokoonpanon ja asiakkaan taustajärjestelmän kanssa.
Värinauhat
Quantum 2 on suunniteltu käytettäväksi Evolis High Trust -värinauhojen kanssa. Värilliseen tuotantoon käytetään esimerkiksi YMCKO-värinauhaa yksipuolisille korteille ja YMCKO-K-värinauhaa kaksipuoliseen tuotantoon. Tulostin tukee lisäksi useita yksivärisiä resin-nauhoja ja hyödyntää Ribbon Saver -toimintoa yksiväritulostuksessa.
Valmistajan ilmoittama kapasiteetti on 500 tulostetta/rulla YMCKO- ja YMCKO-K-värinauhoilla. Oikea värinauha valitaan kortin grafiikan, tulostettavien puolien ja tuotantoprosessin perusteella.
Lisävarusteet
Quantum 2 -sarjaan on saatavana tuotantokäyttöä tukevia lisävarusteita. Quantum Production Pack sisältää muun muassa irrotettavan korttikasetin, puhdistusrullia ja puhdistussarjan. Quantum Backup Pack on tarkoitettu käyttökatkojen minimoimiseen ja sisältää muun muassa tulostuspään, reversible encoding module -yksikön ja irrotettavan korttikasetin.
Lisäksi Quantum 2 voidaan kokoonpanosta riippuen varustaa erilaisilla kontaktillisilla ja kontaktittomilla koodausratkaisuilla. Lisävarusteiden ja kooderien yhteensopivuus juuri QTM306GRH-BS:n kanssa tulee tarkistaa ennen tilausta.
Rinnakkaismallit
Quantum 2 -sarjasta on saatavana erilaisia koodaus- ja turvakokoonpanoja. QTM306GRH-BS on Standard-versio, jossa yhdistyvät Mag ISO -koodaus, Smart Contact Station sekä valmius erillisen kontaktittoman kooderin integraatioon. Jos käyttökohde ei tarvitse näitä koodausominaisuuksia tai edellyttää toisenlaista valmiiksi integroitua kooderia, sopiva Quantum 2 -kokoonpano valitaan projektin korttiteknologian perusteella.
Toimitussisältö
- Evolis QTM306GRH-BS Quantum 2 -korttitulostin
- Mag ISO HiCo/LoCo -magneettijuovakooderi
- Smart Contact Station
- Connecting Panel ja asennusalue kontaktittomalle kooderille
- ID-ALL Starter Edition -ohjelmistolisenssi
- USB-kaapeli, 1,8 m
- virtalähde
- aluekohtainen virtajohto
- aloituspuhdistussarja
- Quick Start Guide
- valmistajan dokumentaatio
Takuu
Evolis ilmoittaa Quantum 2 -tulostimelle yhden vuoden valmistajan takuun, joka on rajoitettu 500 000 insertioon. Myös alkuperäisen tulostuspään takuu on yksi vuosi ja enintään 500 000 insertiota. Takuu edellyttää valmistajan määrittämien käyttö- ja huoltoehtojen sekä Evolis High Trust -värinauhojen käyttöä. Valmistajalta on saatavana myös takuulaajennuksia.
Huolto
Suuren kapasiteetin korttituotannossa säännöllinen puhdistus ja ennakoiva ylläpito ovat olennaisia tulostuslaadun ja käyttövarmuuden säilyttämiseksi. Quantum 2:n vaihdettavat korttikasetit sekä erikseen saatavat Production- ja Backup Pack -kokonaisuudet tukevat tuotantoympäristöä, jossa käyttökatkojen minimointi on tärkeää.
Takuu- ja huoltoasioissa noudatetaan Evoliksen valmistaja- ja huoltokäytäntöjä.
Mininovan B2B-palvelut ja projektitarjous
Quantum 2 on tyypillisesti osa laajempaa korttituotantoratkaisua. Mininova auttaa määrittelemään QTM306GRH-BS:n kanssa käytettävät kortit, värinauhat, magneettijuovakoodauksen sekä mahdolliset kontaktilliset ja kontaktittomat koodausratkaisut. Erityisesti älykorttiprojekteissa korttiteknologia, credential, kooderi, ohjelmisto ja taustajärjestelmä tulee tarkistaa yhtenä kokonaisuutena.
Suunnitteletko suuren volyymin korttituotantoa tai Quantum 2 -koodausratkaisua? Ota yhteyttä Mininovaan ja pyydä projektikohtainen tarjous.
Valmistajan linkit
Valmistajan virallinen Quantum-tuotesivu ja QTM306GRH-BS-kokoonpanotieto:
Evolis Quantum / Quantum 2 – virallinen tuotesivu
Valmistajan virallinen Quantum II -datasheet:
Evolis Quantum II – Card Printer Specification (PDF)
English Brief
Evolis QTM306GRH-BS Quantum 2 is a high-capacity direct-to-card printer designed for centralized production of large card volumes. It provides single- and dual-sided edge-to-edge printing at 300 dpi, with speeds of up to 150 cards/hour for single-sided YMCKO color printing and up to 115 cards/hour for dual-sided YMCKO-K printing. The QTM306GRH-BS configuration includes an ISO HiCo/LoCo three-track magnetic stripe encoder, Smart Contact Station, connecting panel and mounting area for integration of a contactless encoder. Interchangeable 500-card input and output hoppers, USB and Ethernet connectivity and ID-ALL Starter Edition make the system suitable for centralized production of employee IDs, student cards, membership cards and other encoded credentials.
card printer, two sided card printing, thermal transfer (dye sublimation), resolution: 12 dots/mm (300 dpi), speed (max.): 150 cards/hour, USB, Ethernet, incl.: magnetic stripe writer, smartcard writer, card feeding, incl.: cable (USB), power cable (EU), software, Card Designer Std.
