PAX101-S-MN-62 on valkoinen PAX S80 SpacePole Stack -maksupääteteline ilman kahvaa. Sen käyttötarkoitus on PAX S80 -maksupäätteen sijoittaminen tiskille kallistettavalla ja käännettävällä Stack-telineellä ilman kahvaa. Kun laitteet ja asennusosat valitaan yhdessä, asiointipisteestä on helpompi tehdä asiakkaalle selkeä ja henkilökunnalle käytännöllinen.
Sisällysluettelo
PAX101-S-MN-62 – käyttötarkoitus
SpacePole Stack yhdistää PAX S80 -laitteen laitekohtaisen MultiGrip-levyn, kallistusmoduulin ja tasokiinnityksen jalan. Kokoonpano on ilman kahvaa. Kyse on kokonaisesta telineestä, johon maksupääte asennetaan. Stack-tuoteperheen kallistus on 0–70° ja kierto 310°. Asennuksessa voidaan käyttää kallistusmoduulia yksin tai yhdessä pituussovittimen kanssa. Valittu moduulikorkeus ei tarkoita jatkuvaa korkeudensäätöä käytön aikana. Maksupääte hankitaan erikseen.
Suunnittele osa todelliseen käyttötilanteeseen: kuka laitetta käyttää, mistä suunnasta sitä lähestytään ja kuinka usein kokonaisuutta huolletaan? Näin kiinnitysratkaisu tukee arjen työtä myös silloin, kun asiakaspisteessä on kiirettä.
PAX101-S-MN-62 – yhteensopivuus
Varmistettava yhdistelmä: PAX S80 -maksupääte ja PAX101-tuotetunnuksen mukainen laitekohtainen MultiGrip-levy. PAX101-S-MN-62 valitaan täsmällisen tuotetunnuksen perusteella. Pelkkä SpacePole-tuoteperheen nimi tai samankaltainen valokuva ei riitä osoittamaan eri osien sopivuutta.
Jos täydennät olemassa olevaa kassapistettä, tarkista nykyisen kiinnitysosan tunnus ja liitospinnat. Kerro myös mahdollisista suojakoteloista, lisälevyistä ja muista sovitteista. Ne voivat vaikuttaa tilantarpeeseen sekä siihen, pääseekö laitetta käyttämään ja irrottamaan suunnitellulla tavalla.
PAX101-S-MN-62 – tekniset tiedot
- Tuotetunnus: PAX101-S-MN-62.
- Tuotetyyppi: PAX S80 SpacePole Stack -maksupääteteline ilman kahvaa.
- Väri: valkoinen.
- Materiaali: metalli ja komposiitti.
- Valmistajan ilmoittama takuu: metalliosat 5 vuotta, muoviosat 2 vuotta.
Asennus ja käyttöpisteen suunnittelu
Stack-ohje esittää tasokiinnityksen ruuveilla tai kaksipuolisella kiinnitysteipillä. Valitse pinnalle sopiva menetelmä ja varmista sen kantavuus sekä puhtaus. Kohdista moduulit ohjeen mukaan: pituussovittimen lukittuminen on huomioitava ennen kokoamista, koska lukittua yhdistelmää ei ole helppo purkaa.
Kokeile kokonaisuutta ennen käyttöönottoa. Jätä liittimille ja huollolle riittävästi tilaa ja varmista, ettei kaapeli jää puristuksiin tai vedä laitetta vinoon. Valitse pinnan kiinnitystapa kohteen mukaan. Asennuspaikan mitat ja vapaa tila kannattaa kirjata ylös myös myöhempää laitevaihtoa varten.
Valitse oikea kokoonpano
Varmista PAX S80 -maksupääte ja PAX101-tuotetunnuksen mukainen laitelevy. S800- tai Aries-mallin sopivuutta ei oleteta. S-MN on kokonainen Stack-teline ilman kahvaa ja S kahvallinen Stack-teline. MN tarkoittaa pelkkää kahvatonta MultiGrip-levyä, MH kahvallista levyä. Stackin korkeusvaihtoehto valitaan asennuksen moduuleilla. Maksupääte ja mahdollinen ClickSafe-turvakaapeli hankitaan erikseen.
Mininova auttaa sopivan kiinnitysratkaisun valinnassa. Lähetä laitteen ja nykyisen telineen tunnukset sekä kuva suunnitellusta asennuspaikasta. Voimme niiden perusteella tarkistaa, miten tämä osa liittyy kokonaisuuteen ja mitä muita osia tarvitaan. Maksupääte ja mahdollinen turvakaapeli valitaan erikseen.
PAX101-S-MN-62 – English product information
Looking for a practical service point that feels straightforward for your customers and staff? PAX101-S-MN-62 is the white PAX S80 SpacePole Stack payment mount without handle. It is intended to give the S80 payment terminal an organised counter position with a Stack tilt and rotation assembly without an operating handle. Check the exact product reference when extending an existing installation, as a similar appearance does not establish a correct fit.
This is the Stack configuration without handle, distinct from the metal SP2 DuraTilt pole assemblies. The manufacturer Stack installation guide specifies 0–70° tilt and 310° rotation. It shows alternative assemblies with the tilting module alone or with an additional length adapter. That installation choice is not continuous height adjustment during normal use. Align the modules before locking them together, as the length adapter is not easily disassembled. Counter attachment may use suitable screws or the specified adhesive method. Confirm the installation surface and select any ClickSafe cable separately.
Confirm compatibility with the exact PAX S80 payment terminal and the device-specific MultiGrip plate identified by the PAX101 reference. Plan access for connectors, routine inspection and servicing before making the final attachment. Keep cables clear of pinch points and allow the required movement without pulling on a connector.
If you are replacing a part, send Mininova the existing mount reference, device model and a photo of the intended position. We can help check the combination and identify the remaining components. This item is supplied according to its own product reference; payment devices, displays and other system components are selected separately unless expressly specified for this item.

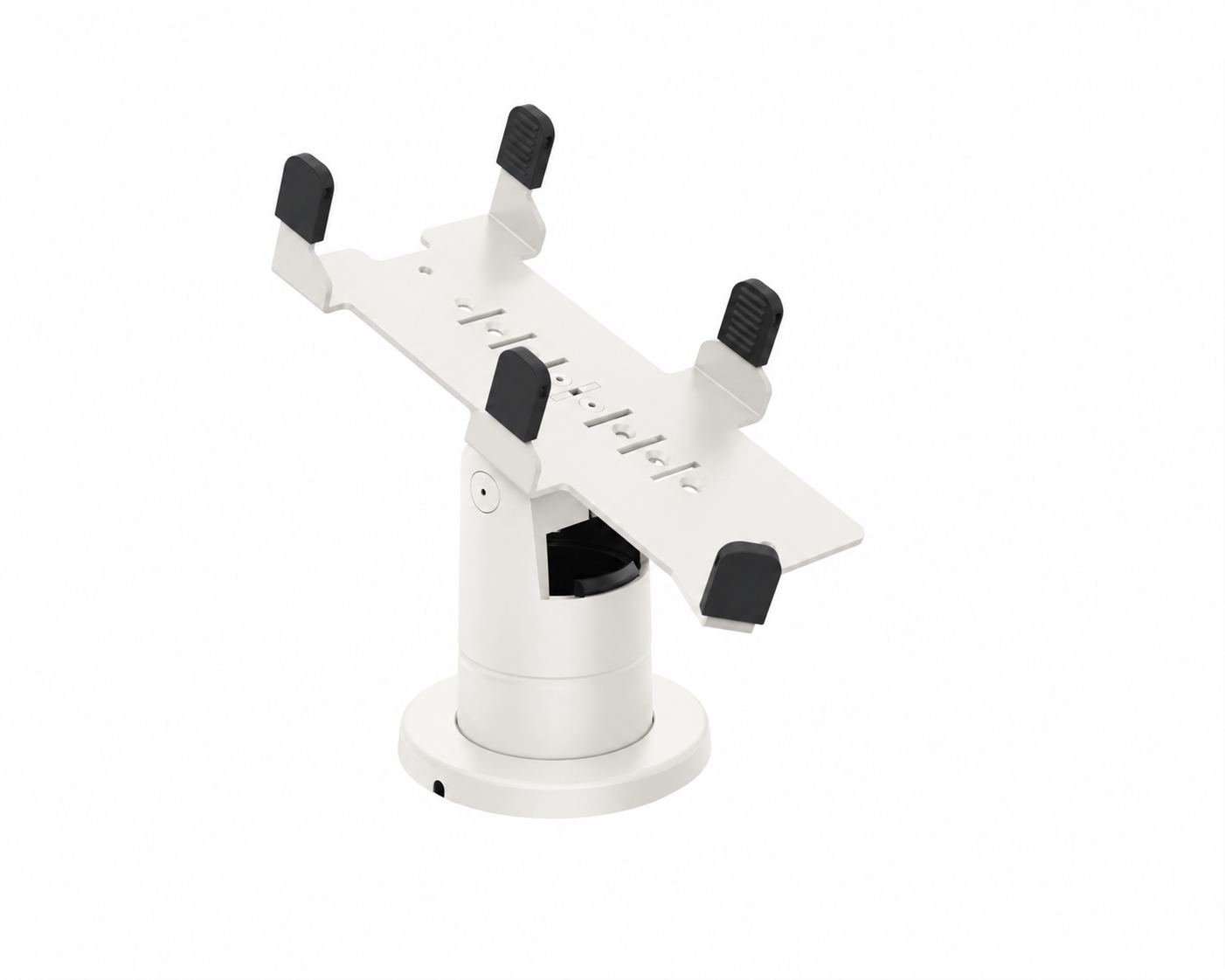

PAX101-S-MN-62 – värimuokattu havainnekuva: valmistajan alkuperäisestä kuvasta muokattu esitys valkoisesta versiosta. Ruuvit, liittimet ja toiminnalliset sisäosat voivat olla tummia. Todellinen sävy ja pinnan yksityiskohdat voivat poiketa kuvasta.
Lähteet: valmistajan tuoteperheen asennusohje.
Tiedot tarkistettu 26.10.2026.
SpacePole Payment SKU Reference Guide – valmistajan laite- ja nimikeopas.
