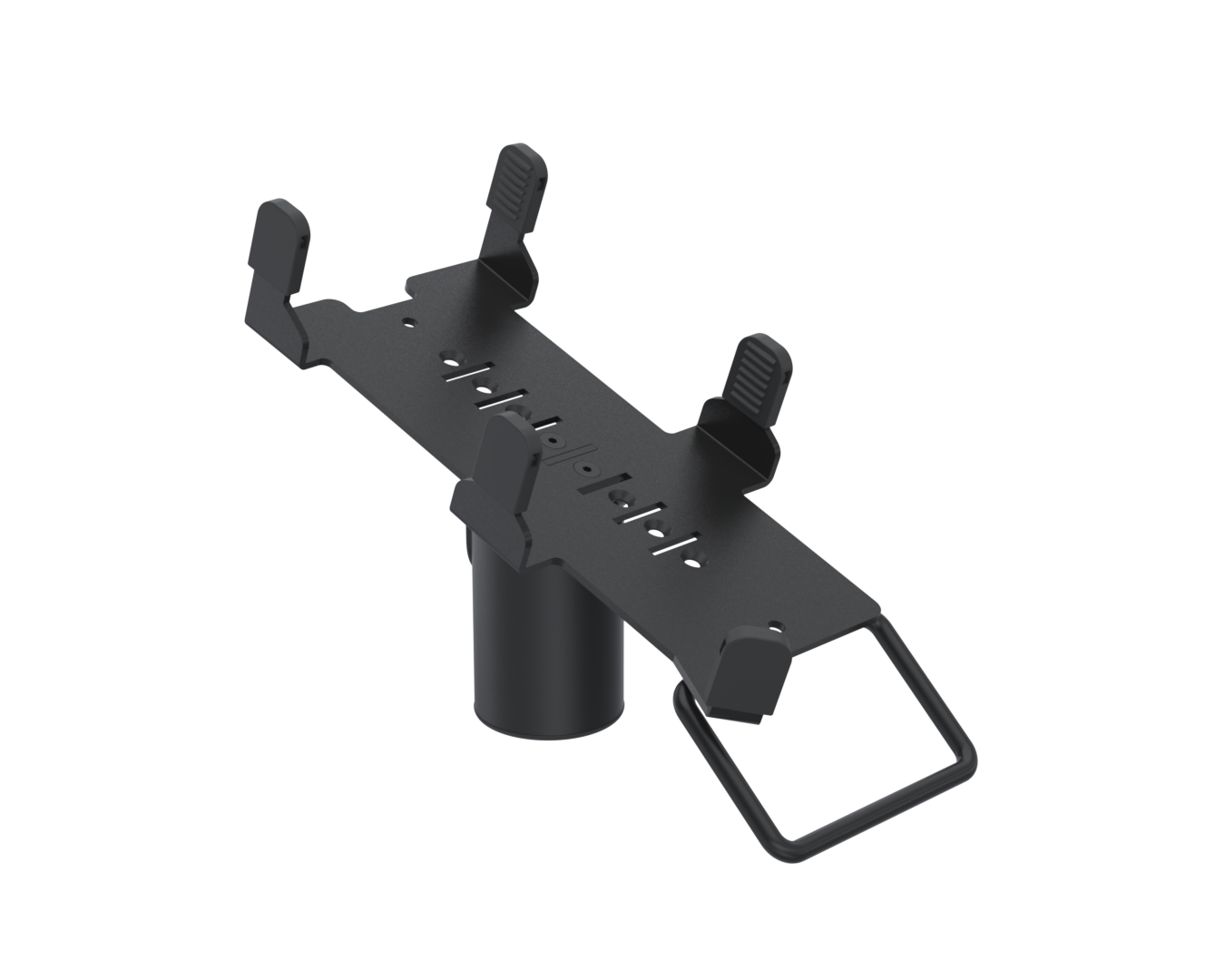

PAX101-DM-02 on musta PAX S80 DuraTilt SP1-telineosa ilman jalkaa, kahvalla. Sen käyttötarkoitus on PAX S80 -maksupäätteen liittäminen yhteensopivaan SP1-kiinnitysvarteen kahvallisella DuraTilt-telineosalla. Kun laitteet ja asennusosat valitaan yhdessä, asiointipisteestä on helpompi tehdä asiakkaalle selkeä ja henkilökunnalle käytännöllinen.
Sisällysluettelo
PAX101-DM-02 – käyttötarkoitus
DM-versio sisältää PAX S80 -laitteelle sovitetun MultiGrip-levyn, kahvan ja DuraTilt-osan. Valmistaja kuvaa sen yhteensopivaan vakiokiinnitysvarteen liitettäväksi kokoonpanoksi. Tuotekuvassa ei ole erillistä pylvästä tai tasokiinnityksen jalkaa. Se täydentää olemassa olevaa SP1-järjestelmää eikä yksin muodosta valmista pöytätelinettä. DuraTilt-tuoteperheen kallistusalue on 10–70° ja kierto 210°. Kahva antaa tartuntakohdan maksupäätteen suuntaamiseen. Tämän nimikkeen ulkomittoja ja painoa ei ilmoiteta toisen laitemallin tai telineversion perusteella.
Suunnittele osa todelliseen käyttötilanteeseen: kuka laitetta käyttää, mistä suunnasta sitä lähestytään ja kuinka usein kokonaisuutta huolletaan? Näin kiinnitysratkaisu tukee arjen työtä myös silloin, kun asiakaspisteessä on kiirettä.
PAX101-DM-02 – yhteensopivuus
Varmistettava yhdistelmä: PAX S80 -maksupääte ja PAX101-tuotetunnuksen mukainen laitekohtainen kiinnitys. PAX101-DM-02 valitaan täsmällisen tuotetunnuksen perusteella. Pelkkä SpacePole-tuoteperheen nimi tai samankaltainen valokuva ei riitä osoittamaan eri osien sopivuutta.
Jos täydennät olemassa olevaa kassapistettä, tarkista nykyisen kiinnitysosan tunnus ja liitospinnat. Kerro myös mahdollisista suojakoteloista, lisälevyistä ja muista sovitteista. Ne voivat vaikuttaa tilantarpeeseen sekä siihen, pääseekö laitetta käyttämään ja irrottamaan suunnitellulla tavalla.
PAX101-DM-02 – tekniset tiedot
- Tuotetunnus: PAX101-DM-02.
- Tuotetyyppi: PAX S80 DuraTilt SP1-telineosa ilman jalkaa, kahvalla.
- Väri: musta.
- Materiaali: metalli.
- Valmistajan ilmoittama takuu: 5 vuotta.
Asennus ja käyttöpisteen suunnittelu
Noudata valmistajan DuraTilt / MultiGrip -asennusohjetta. Tarkista telineen liittymä ja pinnalle sopivat kiinnikkeet ennen asennusta. Sovita S80 omaan laitelevyynsä ja tarkista kiinnityksen pitävyys. Järjestä kaapelien reitti niin, että kallistus ja kierto onnistuvat ilman puristumista tai liittimeen kohdistuvaa vetoa.
Kokeile kokonaisuutta ennen käyttöönottoa. Jätä liittimille ja huollolle riittävästi tilaa ja varmista, ettei kaapeli jää puristuksiin tai vedä laitetta vinoon. Valitse pinnan kiinnitystapa kohteen mukaan. Asennuspaikan mitat ja vapaa tila kannattaa kirjata ylös myös myöhempää laitevaihtoa varten.
Valitse oikea kokoonpano
Varmista PAX S80 -laitemalli ja PAX101-tuotetunnuksen mukainen laitelevy. S800-, Aries-, D210- tai muiden PAX-mallien sopivuutta ei oleteta. DM on kahvallinen SP1-telineosa ilman erillistä pylvästä ja tasokiinnityksen jalkaa. D-MN on kahvaton 100 mm SP2-tasoteline ja LD-MN kahvaton 40 mm SP2-tasoteline. MH on kahvallinen laitelevy ilman niveltä, pylvästä tai jalkaa. S on kahvallinen Stack-teline. Päätelaite ja mahdollinen turvakaapeli hankitaan erikseen.
Mininova auttaa sopivan kiinnitysratkaisun valinnassa. Lähetä laitteen ja nykyisen telineen tunnukset sekä kuva suunnitellusta asennuspaikasta. Voimme niiden perusteella tarkistaa, miten tämä osa liittyy kokonaisuuteen ja mitä muita osia tarvitaan. Päätelaite, näyttö ja muut erikseen mainitut järjestelmäosat eivät sisälly pelkän sovittimen tai asennustarvikkeen nimikkeeseen.
PAX101-DM-02 – English product information
Looking for a practical service point that feels straightforward for your customers and staff? PAX101-DM-02 is the black PAX S80 DuraTilt SP1 mounting component with handle, without counter base. It is intended to add the S80 terminal plate, handle and tilting component to a compatible existing SP1 mounting arrangement. Check the exact product reference when extending an existing installation, as a similar appearance does not establish a correct fit.
The DM variant combines the PAX S80 MultiGrip plate, an operating handle and the DuraTilt component. The manufacturer describes it as a solution to attach to a compatible standard swingarm. It is shown without a separate upright pole or counter flange and does not form a complete counter stand on its own. Select the compatible SP1 mounting arm or other required support separately. The DuraTilt family provides 10–70° tilt and 210° rotation. The handle provides a gripping point for directing the terminal. ClickSafe is the specified security interface; select any required security cable separately. Confirm exact overall dimensions and unit weight before planning a tight installation; values from another PAX model have not been substituted.
Confirm compatibility with the exact PAX S80 payment terminal and the device-specific plate identified by the PAX101 reference. Plan access for connectors, routine inspection and servicing before making the final attachment. Keep cables clear of pinch points and allow the required movement without pulling on a connector.
If you are replacing a part, send Mininova the existing mount reference, device model and a photo of the intended position. We can help check the combination and identify the remaining components. This item is supplied according to its own product reference; payment devices, displays and other system components are selected separately unless expressly specified for this item.
Lähteet: valmistajan tuoteperheen asennusohje.
Tiedot tarkistettu 26.10.2026.
SpacePole Payment SKU Reference Guide – valmistajan laite- ja nimikeopas.
