PAX080-S-MN-62 on valkoinen PAX Q80 SpacePole Stack -maksupääteteline ilman kahvaa. Sen käyttötarkoitus on PAX Q80 -maksupäätteen sijoittaminen tiskille kallistettavalla ja käännettävällä Stack-telineellä ilman kahvaa. Kun laitteet ja asennusosat valitaan yhdessä, asiointipisteestä on helpompi tehdä asiakkaalle selkeä ja henkilökunnalle käytännöllinen.
Sisällysluettelo
PAX080-S-MN-62 – käyttötarkoitus
SpacePole Stack yhdistää Q80-kohtaisen MultiGrip-levyn, komposiittisen telineosan ja tasokiinnityksen jalan. Tämä versio on ilman kahvaa. Kallistus on 0–70° ja kierto 310°. Valmistajan ohje tarjoaa kaksi asennuskorkeutta: kallistusmoduuli yksin tai yhdessä pituussovittimen kanssa. Moduuleilla valittu asennuskorkeus ei tarkoita jatkuvaa korkeudensäätöä käytön aikana. Jalan kiinnityspinta on halkaisijaltaan 101 mm ja Stack-rungon ulkohalkaisija 62 mm. Valmistajan mittatiedot koskevat versiota 1.0.
Suunnittele osa todelliseen käyttötilanteeseen: kuka laitetta käyttää, mistä suunnasta sitä lähestytään ja kuinka usein kokonaisuutta huolletaan? Näin kiinnitysratkaisu tukee arjen työtä myös silloin, kun asiakaspisteessä on kiirettä.
PAX080-S-MN-62 – yhteensopivuus
Varmistettava yhdistelmä: PAX Q80 -maksupääte ja PAX080-tuotetunnuksen mukainen laitekohtainen MultiGrip-levy. PAX080-S-MN-62 valitaan täsmällisen tuotetunnuksen perusteella. Pelkkä SpacePole-tuoteperheen nimi tai samankaltainen valokuva ei riitä osoittamaan eri osien sopivuutta.
Jos täydennät olemassa olevaa kassapistettä, tarkista nykyisen kiinnitysosan tunnus ja liitospinnat. Kerro myös mahdollisista suojakoteloista, lisälevyistä ja muista sovitteista. Ne voivat vaikuttaa tilantarpeeseen sekä siihen, pääseekö laitetta käyttämään ja irrottamaan suunnitellulla tavalla.
PAX080-S-MN-62 – tekniset tiedot
- Tuotetunnus: PAX080-S-MN-62.
- Tuotetyyppi: PAX Q80 SpacePole Stack -maksupääteteline ilman kahvaa.
- Väri: valkoinen.
- Materiaali: metalli ja komposiitti.
- Ulkomitat L × K × S: 101 × 209,1 × 129,3 mm.
- Yksikköpaino: 0,46 kg.
- Valmistajan ilmoittama takuu: metalliosat 5 vuotta, muoviosat 2 vuotta.
Asennus ja käyttöpisteen suunnittelu
Stack-ohje esittää tasokiinnityksen ruuveilla tai kaksipuolisella kiinnitysteipillä. Valitse pinnalle sopiva menetelmä ja varmista sen kantavuus sekä puhtaus. Kohdista moduulit ohjeen mukaan: pituussovittimen lukittuminen on huomioitava ennen kokoamista, koska lukittua yhdistelmää ei ole helppo purkaa.
Kokeile kokonaisuutta ennen käyttöönottoa. Jätä liittimille ja huollolle riittävästi tilaa ja varmista, ettei kaapeli jää puristuksiin tai vedä laitetta vinoon. Valitse pinnan kiinnitystapa kohteen mukaan. Asennuspaikan mitat ja vapaa tila kannattaa kirjata ylös myös myöhempää laitevaihtoa varten.
Valitse oikea kokoonpano
Varmista PAX Q80 -maksupääte ja PAX080-tuotetunnuksen mukainen laitelevy. Q30-, Q58-, S80- tai muiden PAX-mallien sopivuutta ei oleteta. DM on kahvallinen SP1-telineosa ilman erillistä tasokiinnityksen jalkaa. LD-MN on kahvaton 40 mm SP2-tasoteline. MH on kahvallinen ja MN kahvaton MultiGrip-laitelevy. S on kahvallinen ja S-MN kahvaton Stack-teline. Maksupääte, mahdollinen asennusvarsi ja turvakaapeli valitaan erikseen kokoonpanon mukaan.
Mininova auttaa sopivan kiinnitysratkaisun valinnassa. Lähetä laitteen ja nykyisen telineen tunnukset sekä kuva suunnitellusta asennuspaikasta. Voimme niiden perusteella tarkistaa, miten tämä osa liittyy kokonaisuuteen ja mitä muita osia tarvitaan. Maksupääte ja muut erikseen mainitut järjestelmäosat valitaan erikseen.
PAX080-S-MN-62 – English product information
Looking for a practical service point that feels straightforward for your customers and staff? PAX080-S-MN-62 is the white PAX Q80 SpacePole Stack payment mount without handle. It is intended to give the Q80 payment terminal an organised counter position with a Stack tilt and rotation assembly without handle. Check the exact product reference when extending an existing installation, as a similar appearance does not establish a correct fit.
This is the complete Stack counter mounting configuration without handle, combining the Q80 MultiGrip plate with the composite mounting body and counter base. It provides 0–70° tilt and 310° rotation. The installation guide shows two assembly heights using the tilting module alone or together with a length adapter. This installation choice is not continuous height adjustment during normal use. The flange footprint is 101 mm and the outer Stack body diameter is 62 mm. Align the modules before locking them together, as the length adapter is not easily disassembled. Select suitable counter fixings and any ClickSafe security cable separately. The payment terminal is not included.
The manufacturer specifies 101 × 209.1 × 129.3 mm in width × height × depth and a unit weight of 0.46 kg. Confirm compatibility with the exact PAX Q80 payment terminal and the device-specific MultiGrip plate identified by the PAX080 reference. Plan access for connectors, routine inspection and servicing before making the final attachment. Keep cables clear of pinch points and allow the required movement without pulling on a connector.
If you are replacing a part, send Mininova the existing mount reference, device model and a photo of the intended position. We can help check the combination and identify the remaining components. This item is supplied according to its own product reference; payment devices, displays and other system components are selected separately unless expressly specified for this item.

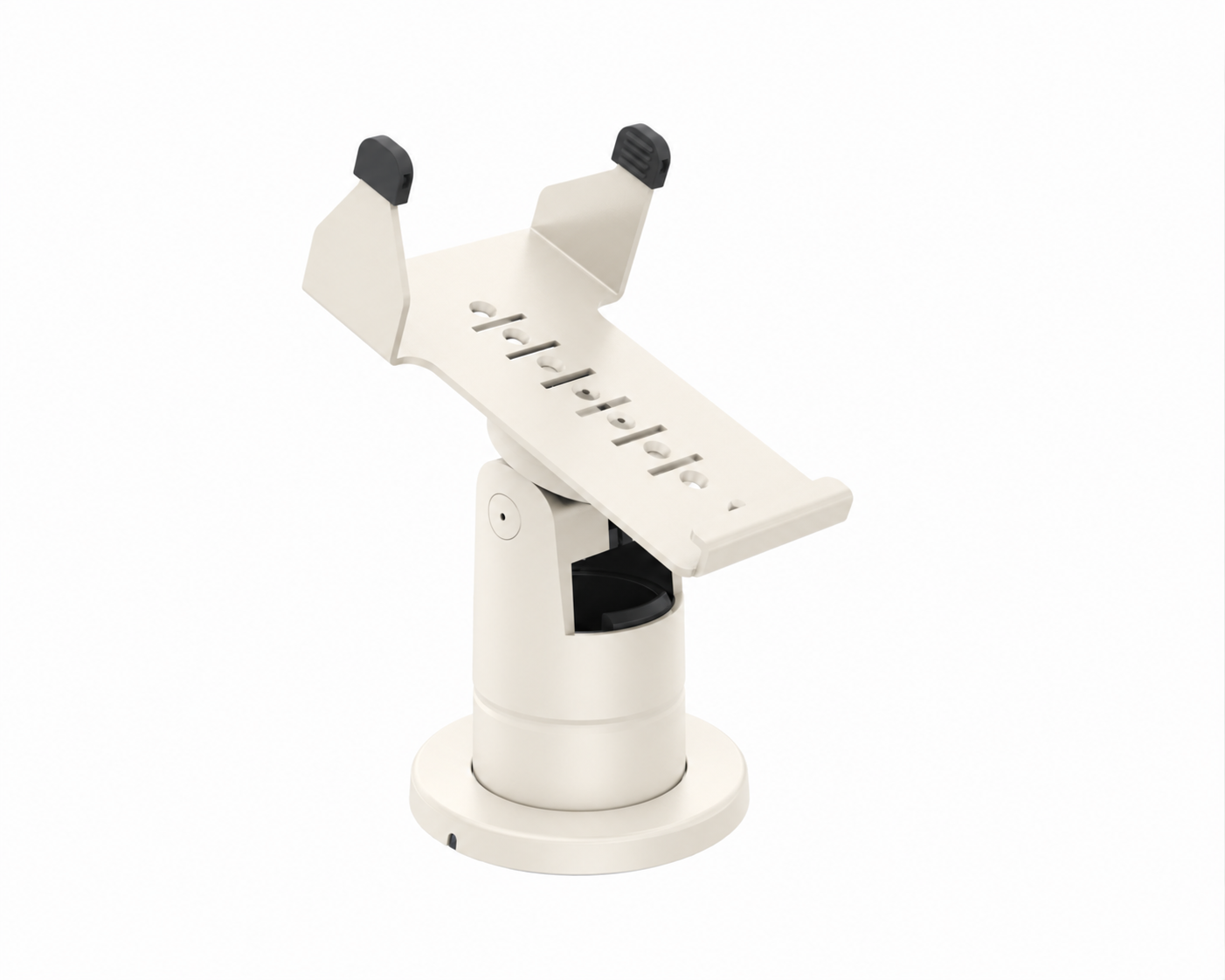

PAX080-S-MN-62 – värimuokattu havainnekuva: valmistajan alkuperäisestä kuvasta muokattu esitys valkoisesta versiosta. Ruuvit, liittimet ja toiminnalliset sisäosat voivat olla tummia. Todellinen sävy ja pinnan yksityiskohdat voivat poiketa kuvasta.
Lähteet: valmistajan tuotetiedot ja valmistajan asennusohje.
Tiedot tarkistettu 26.10.2026.
