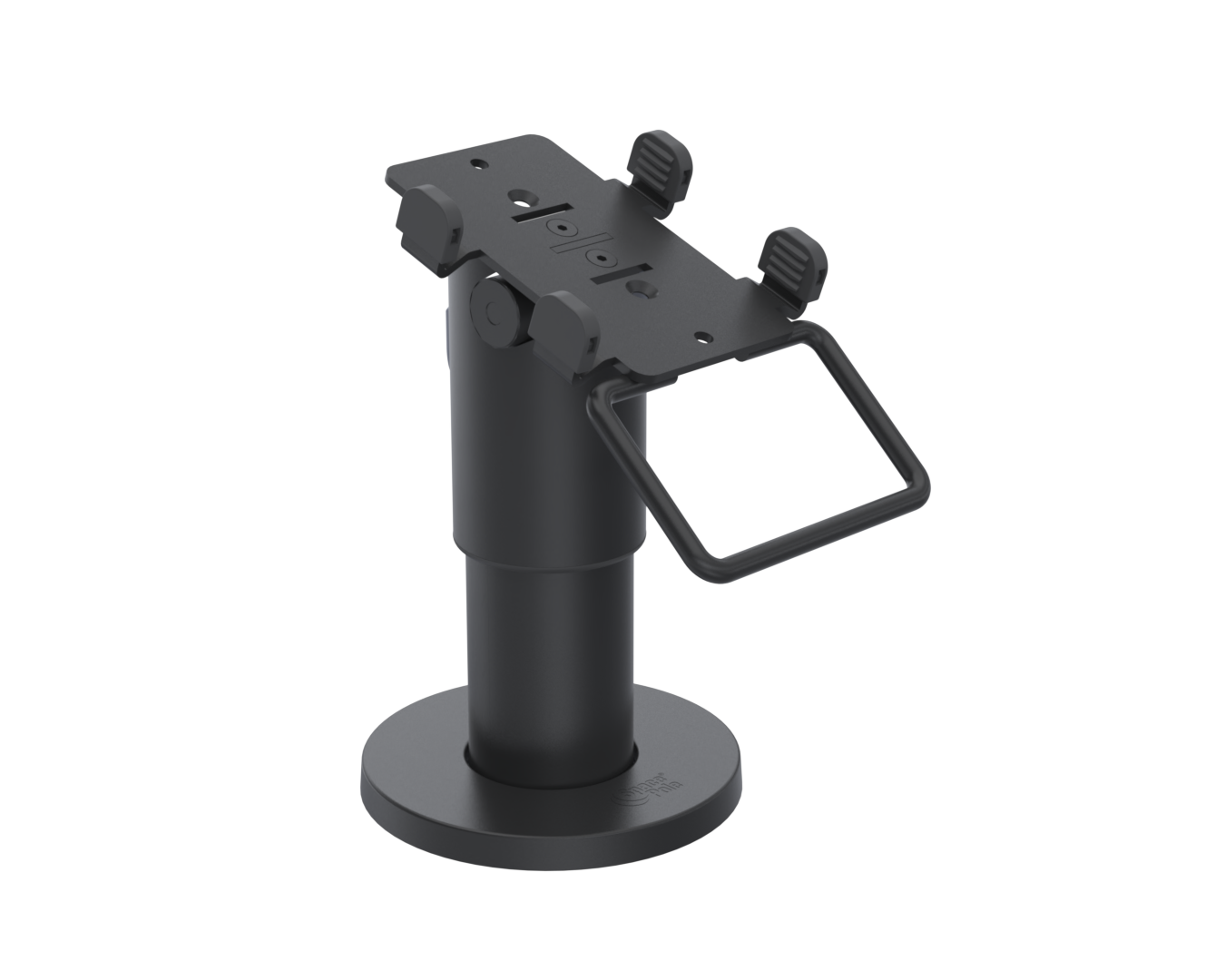

PAX077-D-MH-02 on musta PAX A77 DuraTilt SP2 100 mm -maksupääteteline kahvalla. Sen käyttötarkoitus on PAX A77 -maksupäätteen sijoittaminen kassatasolle 100 mm SP2-pylväällä kahvalla. Kun laitteet ja asennusosat valitaan yhdessä, asiointipisteestä on helpompi tehdä asiakkaalle selkeä ja henkilökunnalle käytännöllinen.
Sisällysluettelo
PAX077-D-MH-02 – käyttötarkoitus
Tässä versiossa A77-kohtainen MultiGrip-levy ja DuraTilt-nivel yhdistyvät 100 mm SP2-pylvääseen sekä tasokiinnityksen jalkaan. Kokoonpano on kahvalla. Pylvään nimellispituus ei tarkoita koko telineen ulkokorkeutta. Telineen paikka valitaan tiskin korkeuden ja asiakkaan ulottuvuuden mukaan. DuraTilt-tuoteperheen kallistus on 10–70° ja kierto 210°. Kahva antaa tartuntakohdan maksupäätteen suuntaamiseen. Maksupääte hankitaan erikseen. Valmistajan mittatiedot koskevat versiota 1.0.
Suunnittele osa todelliseen käyttötilanteeseen: kuka laitetta käyttää, mistä suunnasta sitä lähestytään ja kuinka usein kokonaisuutta huolletaan? Näin kiinnitysratkaisu tukee arjen työtä myös silloin, kun asiakaspisteessä on kiirettä.
PAX077-D-MH-02 – yhteensopivuus
Varmistettava yhdistelmä: PAX A77 -maksupääte ja PAX077-tuotetunnuksen mukainen laitekohtainen MultiGrip-levy. PAX077-D-MH-02 valitaan täsmällisen tuotetunnuksen perusteella. Pelkkä SpacePole-tuoteperheen nimi tai samankaltainen valokuva ei riitä osoittamaan eri osien sopivuutta.
Jos täydennät olemassa olevaa kassapistettä, tarkista nykyisen kiinnitysosan tunnus ja liitospinnat. Kerro myös mahdollisista suojakoteloista, lisälevyistä ja muista sovitteista. Ne voivat vaikuttaa tilantarpeeseen sekä siihen, pääseekö laitetta käyttämään ja irrottamaan suunnitellulla tavalla.
PAX077-D-MH-02 – tekniset tiedot
- Tuotetunnus: PAX077-D-MH-02.
- Tuotetyyppi: PAX A77 DuraTilt SP2 100 mm -maksupääteteline kahvalla.
- Väri: musta.
- Materiaali: metalli.
- Ulkomitat L × K × S: 103,6 × 173 × 119,5 mm.
- Yksikköpaino: 0,81 kg.
- Valmistajan ilmoittama takuu: 5 vuotta.
Asennus ja käyttöpisteen suunnittelu
Noudata valmistajan DuraTilt / MultiGrip -asennusohjetta. Tarkista telineen liittymä ja pinnalle sopivat kiinnikkeet ennen asennusta. Sovita A77 omaan laitelevyynsä ja tarkista kiinnityksen pitävyys. Järjestä kaapelien reitti niin, että kallistus ja kierto onnistuvat ilman puristumista tai liittimeen kohdistuvaa vetoa.
Kokeile kokonaisuutta ennen käyttöönottoa. Jätä liittimille ja huollolle riittävästi tilaa ja varmista, ettei kaapeli jää puristuksiin tai vedä laitetta vinoon. Valitse pinnan kiinnitystapa kohteen mukaan. Asennuspaikan mitat ja vapaa tila kannattaa kirjata ylös myös myöhempää laitevaihtoa varten.
Valitse oikea kokoonpano
Varmista PAX A77 -maksupääte ja PAX077-tuotetunnuksen mukainen laitelevy. Muiden PAX-mallien sopivuutta ei oleteta. D on kahvallinen 120 mm SP1-tasoteline. D-MH on kahvallinen ja D-MN kahvaton 100 mm SP2-tasoteline. DM on erilliseen yhteensopivaan asennukseen liitettävä telineosa ilman tasokiinnityksen jalkaa. SP1- ja SP2-liittymien vaihtokelpoisuutta ei oleteta. Maksupääte ja ClickSafe-turvakaapeli hankitaan erikseen. Kiinnikkeet valitaan asennuspinnan mukaan.
Mininova auttaa sopivan kiinnitysratkaisun valinnassa. Lähetä laitteen ja nykyisen telineen tunnukset sekä kuva suunnitellusta asennuspaikasta. Voimme niiden perusteella tarkistaa, miten tämä osa liittyy kokonaisuuteen ja mitä muita osia tarvitaan. Maksupääte ja muut erikseen mainitut järjestelmäosat hankitaan erikseen.
PAX077-D-MH-02 – English product information
Looking for a practical service point that feels straightforward for your customers and staff? PAX077-D-MH-02 is the black PAX A77 DuraTilt SP2 100 mm counter mount with handle. It is intended to give the A77 payment terminal an organised counter position using a 100 mm SP2 pole with handle. Check the exact product reference when extending an existing installation, as a similar appearance does not establish a correct fit.
This assembly combines the A77-specific MultiGrip plate and DuraTilt joint with a 100 mm SP2 pole and counter flange. It is supplied with handle. The nominal pole length is not the total assembled height. Choose the mounting version according to the actual counter position and customer reach. The payment terminal itself is selected separately. Do not confuse this complete pole arrangement with the DM mounting component or a MultiGrip plate supplied on its own. The DuraTilt family provides 10–70° tilt and 210° rotation. The handle provides a gripping point for directing the terminal. ClickSafe is the specified security interface; select any required security cable separately. Leave enough space for cable bends, card access and routine terminal servicing.
The manufacturer specifies 103.6 × 173 × 119.5 mm in width × height × depth and a unit weight of 0.81 kg. Confirm compatibility with the exact PAX A77 payment terminal and the device-specific MultiGrip plate identified by the PAX077 reference. Plan access for connectors, routine inspection and servicing before making the final attachment. Keep cables clear of pinch points and allow the required movement without pulling on a connector.
If you are replacing a part, send Mininova the existing mount reference, device model and a photo of the intended position. We can help check the combination and identify the remaining components. This item is supplied according to its own product reference; payment devices, displays and other system components are selected separately unless expressly specified for this item.
Lähteet: valmistajan tuotetiedot ja valmistajan asennusohje.
Tiedot tarkistettu 26.10.2026.
