PAX030-LD-MN-32 on valkoinen PAX MT30 DuraTilt SP2 40 mm -tasoteline ilman kahvaa. Sen käyttötarkoitus on PAX MT30 -maksupäätteen sijoittaminen kassatasolle matalalla 40 mm SP2-pylväällä ilman kahvaa. Kun laitteet ja asennusosat valitaan yhdessä, asiointipisteestä on helpompi tehdä asiakkaalle selkeä ja henkilökunnalle käytännöllinen.
Sisällysluettelo
PAX030-LD-MN-32 – käyttötarkoitus
LD-MN on kokonainen matala DuraTilt-tasoteline ilman kahvaa. Kokoonpano yhdistää MT30-kohtaisen MultiGrip-levyn, kallistusnivelen, 40 mm SP2-pylvään ja tasokiinnityksen jalan. Kallistus on 10–70° ja kierto 210°. Nimellinen 40 mm tarkoittaa pylväsversiota, ei koko telineen ulkokorkeutta. SP2-liittymän sisähalkaisija on 44,5 mm ja vakiojalan halkaisija 97 mm. Valitse asennuspaikka niin, että asiakkaan on helppo ulottua maksupäätteeseen.
Suunnittele osa todelliseen käyttötilanteeseen: kuka laitetta käyttää, mistä suunnasta sitä lähestytään ja kuinka usein kokonaisuutta huolletaan? Näin kiinnitysratkaisu tukee arjen työtä myös silloin, kun asiakaspisteessä on kiirettä.
PAX030-LD-MN-32 – yhteensopivuus
Varmistettava yhdistelmä: PAX MT30 -maksupääte ja PAX030-tuotetunnuksen mukainen laitekohtainen MultiGrip-levy. PAX030-LD-MN-32 valitaan täsmällisen tuotetunnuksen perusteella. Pelkkä SpacePole-tuoteperheen nimi tai samankaltainen valokuva ei riitä osoittamaan eri osien sopivuutta.
Jos täydennät olemassa olevaa kassapistettä, tarkista nykyisen kiinnitysosan tunnus ja liitospinnat. Kerro myös mahdollisista suojakoteloista, lisälevyistä ja muista sovitteista. Ne voivat vaikuttaa tilantarpeeseen sekä siihen, pääseekö laitetta käyttämään ja irrottamaan suunnitellulla tavalla.
PAX030-LD-MN-32 – tekniset tiedot
- Tuotetunnus: PAX030-LD-MN-32.
- Tuotetyyppi: PAX MT30 DuraTilt SP2 40 mm -tasoteline ilman kahvaa.
- Väri: valkoinen.
- Materiaali: metalli.
Asennus ja käyttöpisteen suunnittelu
Noudata valmistajan DuraTilt / MultiGrip -asennusohjetta. Tarkista telineen liittymä ja pinnalle sopivat kiinnikkeet ennen asennusta. Sovita MT30 omaan laitelevyynsä ja tarkista kiinnityksen pitävyys. Järjestä kaapelien reitti niin, että kallistus ja kierto onnistuvat ilman puristumista tai liittimeen kohdistuvaa vetoa.
Kokeile kokonaisuutta ennen käyttöönottoa. Jätä liittimille ja huollolle riittävästi tilaa ja varmista, ettei kaapeli jää puristuksiin tai vedä laitetta vinoon. Valitse pinnan kiinnitystapa kohteen mukaan. Asennuspaikan mitat ja vapaa tila kannattaa kirjata ylös myös myöhempää laitevaihtoa varten.
Valitse oikea kokoonpano
Varmista PAX MT30 -maksupääte ja PAX030-tuotetunnuksen mukainen laitelevy. MT30- ja Q30-laitteiden tai PAX030-, PAX031- ja PAX032-sarjojen sopivuutta ei pidä olettaa keskenään. MH on kahvallinen laitelevy ilman niveltä, pylvästä ja jalkaa. LD-MN on kahvaton 40 mm SP2-tasoteline. S on kahvallinen ja S-MN kahvaton SpacePole Stack -tasoteline. D on kahvallinen 120 mm SP1-tasoteline ja D-MH kahvallinen 100 mm SP2-tasoteline. Maksupääte ja ClickSafe-turvakaapeli hankitaan erikseen.
Mininova auttaa sopivan kiinnitysratkaisun valinnassa. Lähetä laitteen ja nykyisen telineen tunnukset sekä kuva suunnitellusta asennuspaikasta. Voimme niiden perusteella tarkistaa, miten tämä osa liittyy kokonaisuuteen ja mitä muita osia tarvitaan. Maksupääte ja muut erikseen mainitut järjestelmäosat hankitaan erikseen.
PAX030-LD-MN-32 – English product information
Looking for a practical service point that feels straightforward for your customers and staff? PAX030-LD-MN-32 is the white PAX MT30 DuraTilt SP2 40 mm low counter mount without handle. It is intended to position the MT30 payment terminal on a counter using a low SP2 pole and a device-specific MultiGrip plate without an operating handle. Check the exact product reference when extending an existing installation, as a similar appearance does not establish a correct fit.
This complete low counter mount combines the MT30 plate, DuraTilt joint, 40 mm SP2 pole and counter flange. It is supplied without an operating handle. Tilt is 10–70° and rotation is 210°. The nominal 40 mm pole length is not the overall assembled height. The SP2 interface has a 44.5 mm inner diameter and the standard flange has a 97 mm footprint. Check the height of the actual counter and the available customer reach before selecting the mounting position. Keep enough clearance for cable bends and terminal servicing. The payment terminal and any ClickSafe security cable are selected separately.
Confirm compatibility with the exact PAX MT30 payment terminal and the device-specific MultiGrip plate identified by the PAX030 reference. Plan access for connectors, routine inspection and servicing before making the final attachment. Keep cables clear of pinch points and allow the required movement without pulling on a connector.
If you are replacing a part, send Mininova the existing mount reference, device model and a photo of the intended position. We can help check the combination and identify the remaining components. This item is supplied according to its own product reference; payment devices, displays and other system components are selected separately unless expressly specified for this item.

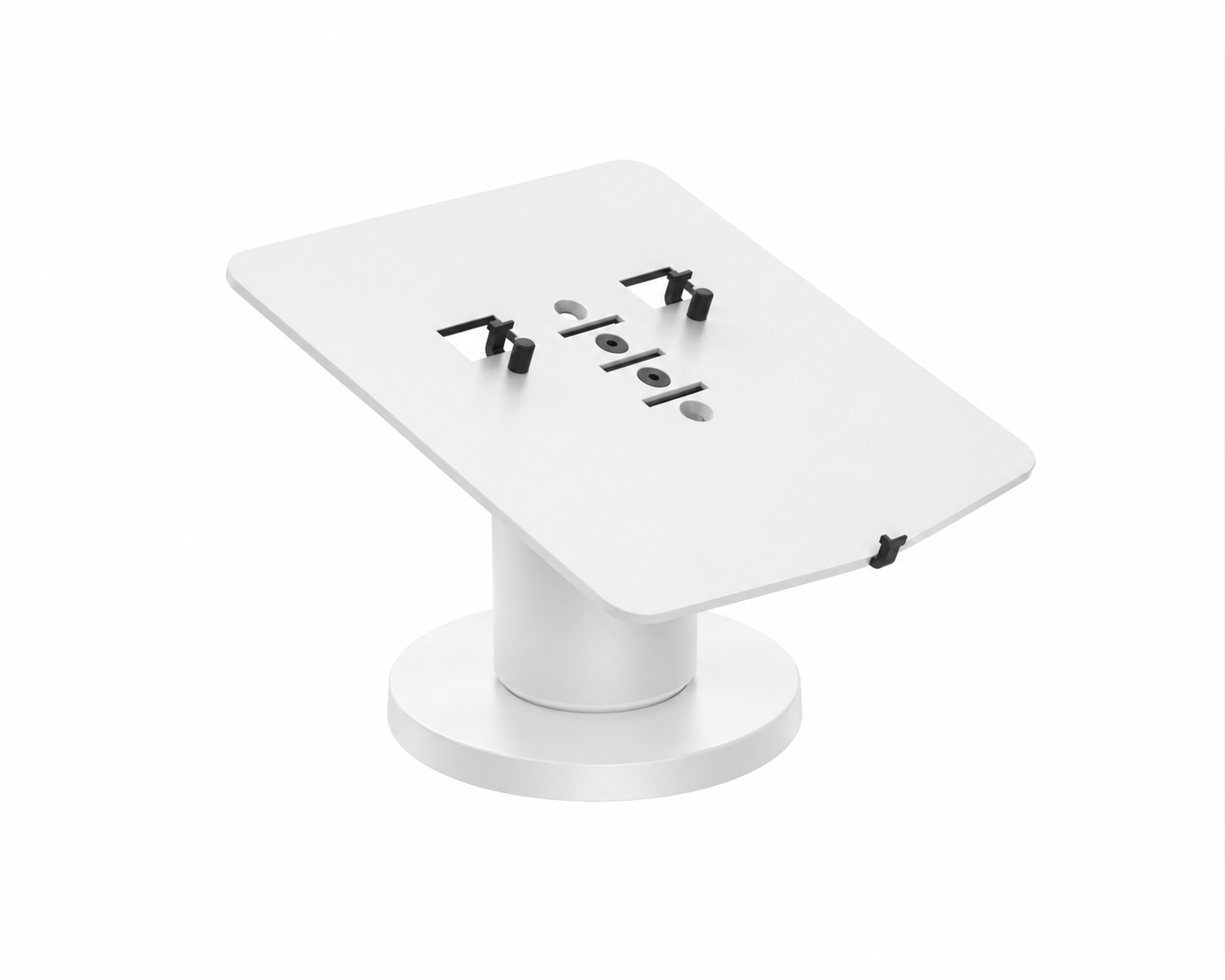

PAX030-LD-MN-32 – värimuokattu havainnekuva: valmistajan alkuperäisestä kuvasta muokattu esitys valkoisesta versiosta. Ruuvit, liittimet ja toiminnalliset sisäosat voivat olla tummia. Todellinen sävy ja pinnan yksityiskohdat voivat poiketa kuvasta.
Lähteet: valmistajan alkuperäinen tuotekuva ja valmistajan asennusohje.
Tiedot tarkistettu 26.10.2026.
