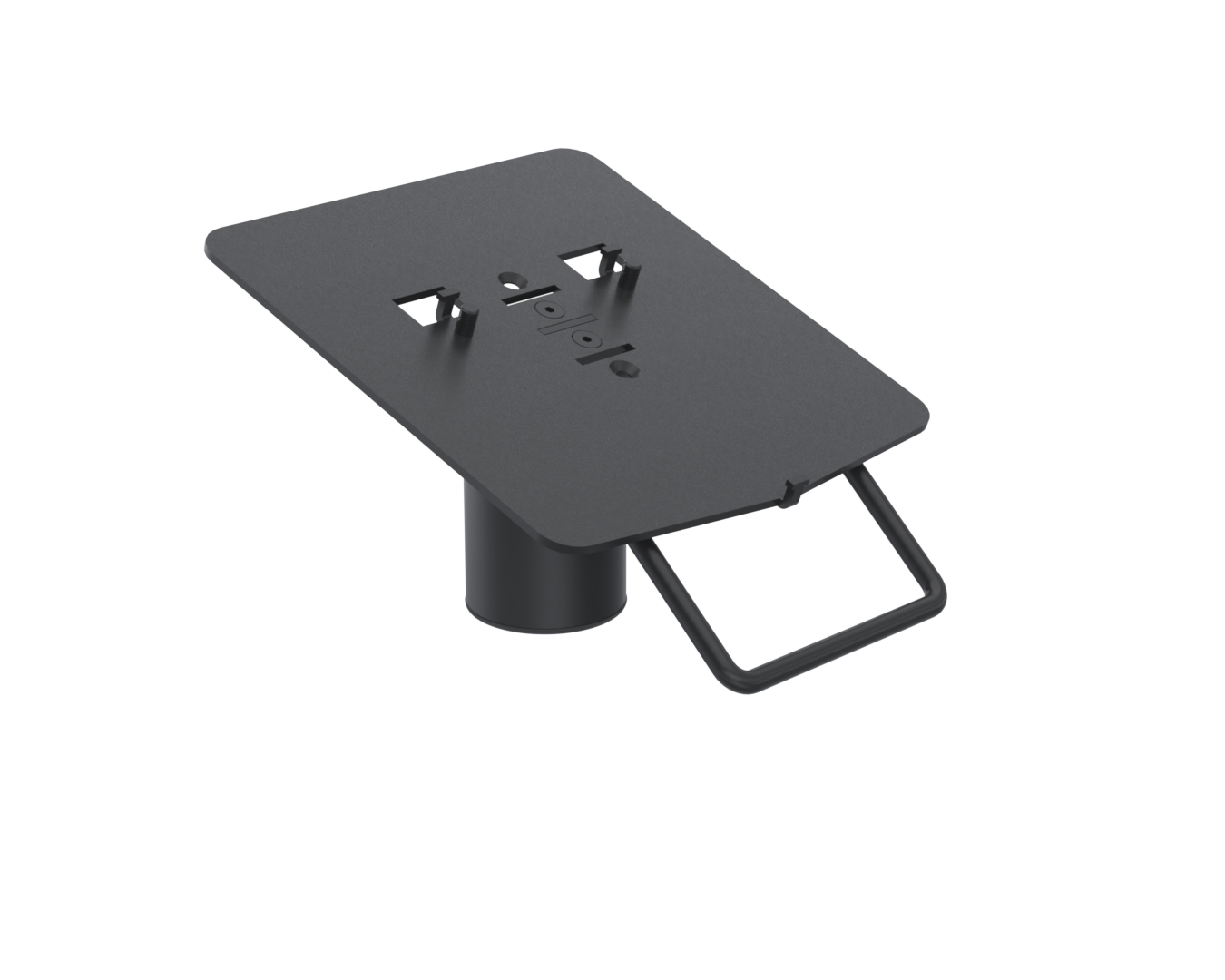

PAX030-DM-02 on musta PAX MT30 DuraTilt SP1-telineosa kahvalla, ilman jalkaa. Sen käyttötarkoitus on PAX MT30 -maksupäätteen liittäminen yhteensopivaan SP1-kiinnitysvarteen kahvallisella DuraTilt-telineosalla. Kun laitteet ja asennusosat valitaan yhdessä, asiointipisteestä on helpompi tehdä asiakkaalle selkeä ja henkilökunnalle käytännöllinen.
Sisällysluettelo
PAX030-DM-02 – käyttötarkoitus
DM-versio yhdistää MT30-kohtaisen MultiGrip-levyn, kahvan ja DuraTilt-osan. Se liitetään valmistajan ohjeen mukaiseen yhteensopivaan SP1-asennukseen, esimerkiksi kiinnitysvarteen. Tuotekuvassa ei ole erillistä pystypylvästä tai tasokiinnityksen jalkaa. Telineosa ei yksin muodosta valmista pöytätelinettä. Kallistus on 10–70° ja kierto 210°. Kahva antaa tartuntakohdan maksupäätteen suuntaamiseen. SP1-liittymän sisähalkaisija on 38 mm. Valmistajan mittatiedot koskevat versiota 1.0.
Suunnittele osa todelliseen käyttötilanteeseen: kuka laitetta käyttää, mistä suunnasta sitä lähestytään ja kuinka usein kokonaisuutta huolletaan? Näin kiinnitysratkaisu tukee arjen työtä myös silloin, kun asiakaspisteessä on kiirettä.
PAX030-DM-02 – yhteensopivuus
Varmistettava yhdistelmä: PAX MT30 -maksupääte ja PAX030-tuotetunnuksen mukainen laitekohtainen MultiGrip-levy. PAX030-DM-02 valitaan täsmällisen tuotetunnuksen perusteella. Pelkkä SpacePole-tuoteperheen nimi tai samankaltainen valokuva ei riitä osoittamaan eri osien sopivuutta.
Jos täydennät olemassa olevaa kassapistettä, tarkista nykyisen kiinnitysosan tunnus ja liitospinnat. Kerro myös mahdollisista suojakoteloista, lisälevyistä ja muista sovitteista. Ne voivat vaikuttaa tilantarpeeseen sekä siihen, pääseekö laitetta käyttämään ja irrottamaan suunnitellulla tavalla.
PAX030-DM-02 – tekniset tiedot
- Tuotetunnus: PAX030-DM-02.
- Tuotetyyppi: PAX MT30 DuraTilt SP1-telineosa kahvalla, ilman jalkaa.
- Väri: musta.
- Materiaali: metalli.
- Ulkomitat L × K × S: 142 × 108,5 × 175,4 mm.
- Yksikköpaino: 0,73 kg.
- Valmistajan ilmoittama takuu: 5 vuotta.
Asennus ja käyttöpisteen suunnittelu
Noudata valmistajan DuraTilt / MultiGrip -asennusohjetta. Tarkista telineen liittymä ja pinnalle sopivat kiinnikkeet ennen asennusta. Sovita MT30 omaan laitelevyynsä ja tarkista kiinnityksen pitävyys. Järjestä kaapelien reitti niin, että kallistus ja kierto onnistuvat ilman puristumista tai liittimeen kohdistuvaa vetoa.
Kokeile kokonaisuutta ennen käyttöönottoa. Jätä liittimille ja huollolle riittävästi tilaa ja varmista, ettei kaapeli jää puristuksiin tai vedä laitetta vinoon. Valitse pinnan kiinnitystapa kohteen mukaan. Asennuspaikan mitat ja vapaa tila kannattaa kirjata ylös myös myöhempää laitevaihtoa varten.
Valitse oikea kokoonpano
Varmista täsmälleen PAX MT30 -maksupääte ja PAX030-tuotetunnuksen mukainen laitelevy. DM on kahvallinen SP1-telineosa ilman erillistä tasokiinnityksen jalkaa. D-MN on kahvaton 100 mm SP2-tasoteline ja LD-MN kahvaton matala 40 mm SP2-tasoteline. Pylvään nimellispituus ei ole telineen koko ulkokorkeus. SP1- ja SP2-liittymien vaihtokelpoisuutta tai muiden PAX-mallien sopivuutta ei oleteta. Maksupääte, turvakaapeli ja asennuspinnan mukaiset kiinnikkeet valitaan erikseen.
Mininova auttaa sopivan kiinnitysratkaisun valinnassa. Lähetä laitteen ja nykyisen telineen tunnukset sekä kuva suunnitellusta asennuspaikasta. Voimme niiden perusteella tarkistaa, miten tämä osa liittyy kokonaisuuteen ja mitä muita osia tarvitaan. Maksupääte ja muut erikseen mainitut järjestelmäosat hankitaan erikseen.
PAX030-DM-02 – English product information
Looking for a practical service point that feels straightforward for your customers and staff? PAX030-DM-02 is the black PAX MT30 DuraTilt SP1 mounting component with handle, without counter base. It is intended to attach a MT30 terminal to a compatible SP1 mounting arrangement using the device-specific plate, tilting component and operating handle. Check the exact product reference when extending an existing installation, as a similar appearance does not establish a correct fit.
The DM item combines the MT30 MultiGrip plate, handle and DuraTilt component. The manufacturer describes it as a solution for attachment to a compatible standard swingarm. It has no separate upright pole or counter flange and therefore does not form a complete counter stand by itself. The DuraTilt mechanism provides 10–70° tilt and 210° rotation. The SP1 interface has a 38 mm inner diameter. Choose the supporting arm or mounting arrangement separately and check its exact reference before installation. The handle provides a gripping point for directing the completed terminal assembly. Any ClickSafe security cable is selected separately.
The manufacturer specifies 142 × 108.5 × 175.4 mm in width × height × depth and a unit weight of 0.73 kg. Confirm compatibility with the exact PAX MT30 payment terminal and the device-specific MultiGrip plate identified by the PAX030 reference. Plan access for connectors, routine inspection and servicing before making the final attachment. Keep cables clear of pinch points and allow the required movement without pulling on a connector.
If you are replacing a part, send Mininova the existing mount reference, device model and a photo of the intended position. We can help check the combination and identify the remaining components. This item is supplied according to its own product reference; payment devices, displays and other system components are selected separately unless expressly specified for this item.
Lähteet: valmistajan alkuperäinen tuotekuva ja valmistajan asennusohje.
Tiedot tarkistettu 27.10.2026.
