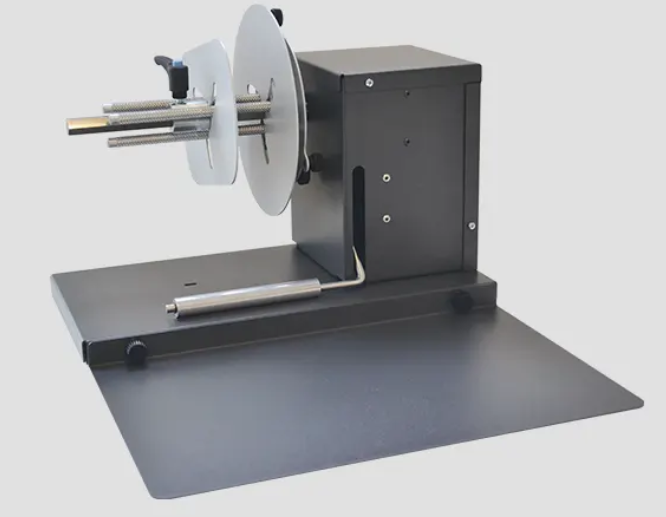

DPR SRA etikettirullien takaisinkelaaja, 120 mm / Ø 170 mm, säädettävä 40–76 mm hylsynpidin

DPR SRA – automaattinen etikettirullien takaisinkelaaja säädettävällä hylsynpitimellä

DPR SRA on kompakti etikettirullien takaisinkelaaja ammattimaiseen etikettitulostukseen. Laite kelaa tulostimesta valmistuvan etikettiradan hallitusti uudelle rullahylsylle, jolloin tulostetut etiketit muodostavat siistin ja helposti käsiteltävän rullan.

SRA käsittelee enintään 120 mm leveää etikettirataa ja muodostaa halkaisijaltaan enintään 170 mm rullia. Säädettävä hylsynpidin soveltuu 40–76 mm sisähalkaisijan hylsyille, minkä ansiosta samaa laitetta voidaan käyttää useiden erilaisten etikettirullien ja tuotantotöiden kanssa.

Käyttötarkoitus

DPR SRA sijoitetaan etikettitulostimen ulostulopuolelle. Tulostimesta tuleva etikettirata johdetaan takaisinkelaajan kiristysvarren kautta vastaanottavalle rullahylsylle. Laite kelaa valmiit etiketit automaattisesti tulostustyön edetessä.

Takaisinkelaus helpottaa erityisesti pitkien tulostussarjojen käsittelyä. Valmiit etiketit eivät kasaannu tulostimen eteen, likaannu lattialla tai sotkeudu irralliseksi materiaaliradaksi, vaan ne voidaan siirtää rullana seuraavaan työvaiheeseen.

Keskeiset ominaisuudet

• Automaattinen etikettirullien takaisinkelaaja
• Etikettiradan enimmäisleveys 120 mm
• Valmiin rullan enimmäishalkaisija 170 mm
• Säädettävä hylsynpidin 40–76 mm rullahylsyille
• Enimmäisnopeus 225 kierrosta minuutissa
• Kiristysvarteen perustuva automaattinen käynnistys ja pysäytys
• Elektronisesti ohjattu kelaustoiminto
• Kelaussuunta voidaan valita materiaalin halutun rullausasennon mukaan
• Toimii itsenäisesti ilman tiedonsiirtoyhteyttä tulostimeen
• Ulkoinen automaattisesti 100–240 V verkkojännitteelle mukautuva virtalähde
• Kompakti rakenne työpöytä- ja tuotantokäyttöön

Tekniset tiedot

Automaattinen toiminta tulostimen mukana

DPR SRA ei tarvitse ohjelmistoa, tulostinajuria tai fyysistä tiedonsiirtoyhteyttä tulostimeen. Synkronointi perustuu etikettiradan liikettä seuraavaan kiristysvarteen.

Kun tulostin syöttää etikettejä, materiaaliradan muodostama liike aktivoi takaisinkelaajan. Tulostuksen hidastuessa tai pysähtyessä myös kelaus mukautuu tilanteeseen. Tämä vähentää etikettirataan kohdistuvaa tarpeetonta vetoa ja auttaa muodostamaan tasaisen rullan.

Säädettävä 40–76 mm hylsynpidin

SRA-version keskeinen ominaisuus on säädettävä hylsynpidin. Se voidaan sovittaa rullahylsyille, joiden sisähalkaisija on 40–76 mm. Säädettävyys tekee laitteesta joustavan vaihtoehdon ympäristöihin, joissa valmistetaan eri asiakkaille, käyttökohteisiin tai jatkokäsittelylaitteisiin tarkoitettuja etikettirullia.

Käytettävän hylsyn ulkopinnan tulee olla riittävän tasainen ja rakenteeltaan sellainen, että se voidaan kiinnittää tukevasti hylsynpitimeen. Hylsyn leveys ja etikettiradan kohdistus on valittava käytettävän etikettimateriaalin mukaan.

Yhteensopivuus

DPR SRA ei ole sidottu tiettyyn tulostinmerkkiin tai tulostinmalliin. Sitä voidaan käyttää useiden lämpö-, lämpösiirto- ja värietikettitulostimien kanssa, kun seuraavat edellytykset täyttyvät:

• Etikettiradan leveys on enintään 120 mm.
• Tulostin syöttää valmiin etikettiradan ulos rullamuodossa.
• Tulostimen ja takaisinkelaajan välille voidaan muodostaa suora ja esteetön materiaalirata.
• Tulostimen syöttömekanismi soveltuu ulkoisen takaisinkelaajan kanssa käytettäväksi.
• Halutun valmiin rullan halkaisija on enintään 170 mm.
• Käytettävän rullahylsyn sisähalkaisija on 40–76 mm.

Huomio: DPR SRA ei tulosta, leikkaa, irrota tai annostele etikettejä. Se on tulostimen jälkeen käytettävä takaisinkelauslaite. Tulostimen leikkaus- ja kuorintatoiminnot on poistettava käytöstä silloin, kun jatkuva etikettirata kelataan uudelleen rullaksi.

Käyttökohteet

• Pitkien etikettisarjojen tulostaminen
• Tuote- ja pakkausetikettien valmistus
• Elintarvike-, juoma- ja kosmetiikkaetiketit
• Logistiikka- ja varastoetiketit
• Viivakoodi- ja tunniste-etiketit
• Kemikaali- ja teollisuusetiketit
• Värietikettitulostimilla valmistettavat tuoterullat
• Etikettirullien valmistaminen myöhempää käsin- tai koneellista kiinnitystä varten
• Painotalojen ja etikettipalveluiden pienet tuotantosarjat

Etikettimateriaalit

Takaisinkelaajaa voidaan käyttää erilaisten rullamuotoisten etikettimateriaalien kanssa, kun materiaalin leveys, paksuus ja jäykkyys soveltuvat tulostimelle ja takaisinkelaajalle. Mahdollisia materiaaleja ovat esimerkiksi:

• Paperietiketit
• Kiiltävät ja mattapintaiset etikettimateriaalit
• Polypropeeni- eli PP-etiketit
• Polyeteeni- eli PE-etiketit
• Polyesteri- eli PET-etiketit
• Jatkuvat etikettinauhat
• Valmiiksi stanssatut etiketit taustapaperilla

Erittäin paksujen, jäykkien tai herkästi murtuvien materiaalien toimivuus kannattaa varmistaa käytännön kokeella ennen tuotantokäyttöä.

Asennus ja käyttöönotto

1. Sijoita DPR SRA vakaalle alustalle tulostimen ulostulopuolelle.
2. Valitse käyttötarkoitukseen sopiva 40–76 mm rullahylsy.
3. Säädä hylsynpidin ja kiinnitä tyhjä hylsy tukevasti.
4. Kohdista tulostin ja takaisinkelaaja niin, että etikettirata kulkee suorassa.
5. Johda materiaalirata kiristysvarren kautta vastaanottavalle hylsylle.
6. Kiinnitä etikettiradan alku hylsyyn ja valitse haluttu kelaussuunta.
7. Aloita tulostaminen pienellä koe-erällä ja tarkista rullan kohdistus sekä kelausjännitys.

Lisävarusteet ja tarvittavat materiaalit

Käyttökohteen mukaan voidaan tarvita erikseen:

• Sopivan levyisiä 40–76 mm rullahylsyjä
• Etikettimateriaalille soveltuvaa kiinnitysteippiä rullauksen aloitukseen
• Tulostimen ja takaisinkelaajan yhteinen tai korkeussäädettävä työalusta
• Rullien säilytys- ja kuljetuslaatikoita
• Etikettirullien jatkokäsittely- tai annostelulaitteita

Rinnakkaismallit ja vaihtoehdot

• DPR SRA – säädettävä hylsynpidin 40–76 mm hylsyille
• DPR SR4 – kiinteä 76 mm:n eli 3 tuuman hylsynpidin

SRA on suositeltava vaihtoehto silloin, kun käytössä on useita hylsykokoja tai tuotettavien rullien vaatimukset vaihtelevat. Kiinteällä hylsynpitimellä varustettu malli voi olla tarkoituksenmukainen vakiintuneessa tuotannossa, jossa kaikki rullat valmistetaan samalle hylsykoolle.

Toimitussisältö

• 1 × DPR SRA -etikettirullien takaisinkelaaja
• Säädettävä 40–76 mm hylsynpidin
• Etikettiradan ohjaus- ja kiristysmekanismi
• Ulkoinen 100–240 V virtalähde
• Tuotekohtaiset käyttö- ja asennusohjeet

Etikettitulostin, etikettimateriaali ja tyhjät rullahylsyt eivät sisälly toimitukseen, ellei niitä ole erikseen mainittu tarjouksessa tai tilausvahvistuksessa.

Takuu, huolto ja RMA

Tuotteeseen sovelletaan valmistajan voimassa olevia takuuehtoja. Takuu kattaa ehtojen mukaiset materiaali- ja valmistusvirheet, mutta ei virheellisestä asennuksesta, väärästä käyttöjännitteestä, mekaanisesta vauriosta tai yhteensopimattomasta materiaalista aiheutuneita vaurioita.

Mahdollisessa vika- tai reklamaatiotilanteessa ota yhteyttä Mininovaan ennen tuotteen lähettämistä. Ilmoita tuotteen malli, sarjanumero, ostopäivä, käytetty tulostin ja etikettimateriaali sekä mahdollisimman tarkka kuvaus havaitusta ongelmasta. Mininova toimittaa tarvittaessa RMA-ohjeet tuotteen tarkastusta tai huoltoa varten.

Mininovan B2B-palvelut

Mininova auttaa varmistamaan takaisinkelaajan soveltuvuuden käytettävälle tulostimelle, etikettimateriaalille, rullahylsylle ja tuotantonopeudelle. Yritysasiakkaille voidaan toimittaa kokonaisuus, joka sisältää tulostimen, etikettimateriaalit, rullahylsyt ja tarvittavan jälkikäsittelylaitteen.

Ota yhteyttä Mininovaan ja pyydä tarjous DPR SRA -takaisinkelaajasta →

Valmistajan linkit

• DPR Small Label Rewinder – valmistajan virallinen tuotesivu
• DPR Label Rewinder Solutions – takaisinkelausratkaisut
• DPR Small Label Rewinder – valmistajan tuote-esite (PDF)

English Brief

DPR SRA is a compact automatic label rewinder designed for professional roll-to-roll label printing workflows. Installed at the output side of a label printer, it rewinds the printed label web into a clean and manageable roll for storage, transport or subsequent manual and automatic label application.

The rewinder supports label webs up to 120 mm wide and produces finished rolls with a maximum outside diameter of 170 mm. Its adjustable core holder accepts roll cores with an internal diameter from 40 to 76 mm, making the SRA particularly suitable for businesses producing labels for several customers, applications or finishing systems.

A movable tension arm monitors the label web and controls the rewinding operation according to the printer output. The electronically controlled motor starts, stops and adjusts its operation as the label web moves, helping to maintain consistent web tension without requiring a USB, serial or network connection to the printer.

DPR SRA can be used with compatible thermal, thermal-transfer and colour inkjet label printers from different manufacturers. Compatibility depends on the printer output path, media characteristics, maximum web width and the physical alignment between the printer and rewinder. The unit is supplied with an external auto-switching 100–240 V power supply.
