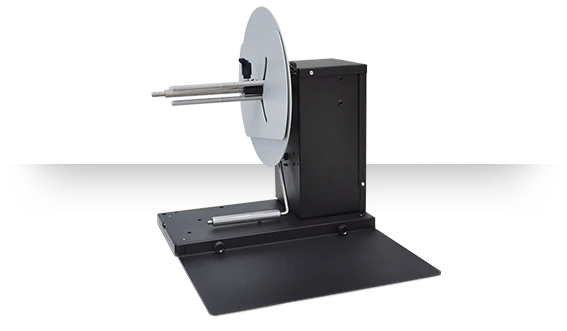

DPR LLC MCHRW170 – etikettien takaisinkelaaja OKI Pro1040/Pro1050 -tulostimille
DPR LLC MCHRW170 on OKI Pro Series -värietikettitulostimille suunniteltu moottoroitu etikettien takaisinkelaaja (Label Rewinder). Valmistajan dokumentoima yhteensopivuus kattaa OKI Pro1040- ja OKI Pro1050 -etikettitulostimet. Takaisinkelaaja vastaanottaa tulostimesta tulevan etikettiradan ja muodostaa siitä automaattisesti uuden rullan, mikä helpottaa erityisesti pidempien etikettisarjojen ja ammattimaisen roll-to-roll-tuotannon käsittelyä.
MCHRW170 käsittelee enintään 170 mm (6,69″) leveää tulostettua materiaalia ja muodostaa rullia, joiden ulkohalkaisija voi olla enintään 250 mm (9,84″). Laite on varustettu kiinteällä 76 mm:n (3″) hylsytuella. Valmistajan mukaan rakenne on suunniteltu myös vaativaan ja raskaaseen tuotantokäyttöön.
Käyttötarkoitus
MCHRW170 sijoitetaan OKI Pro1040- tai Pro1050 -tulostimen materiaalin ulostulopuolelle. Tulostuksen edetessä moottoroitu takaisinkelaaja kerää valmiin etikettiradan automaattisesti 3″ pahvihylsylle. Pitkät tulostetut etikettiradat eivät näin jää vapaasti tulostimen ympärille, vaan valmis tuotanto saadaan suoraan hallittuun rullamuotoon.
Valmis etikettirulla voidaan siirtää myöhemmin esimerkiksi manuaaliseen tai automaattiseen etiköintiin, annosteluun, pakkauslinjalle tai muuhun tuotantoprosessiin. Ratkaisu sopii erityisesti ympäristöihin, joissa OKI Pro Series -tulostimella tuotetaan suurempia määriä ammattimaisia värietikettejä.
Automaattisesti synkronoitu takaisinkelaus
MCHRW170:n kelausnopeus synkronoidaan automaattisesti tulostimen materiaalinsyöttöön jännitysvarren avulla. Elektroninen ohjaus seuraa materiaaliradan liikettä ja ohjaa moottoroitua hylsytukea sen mukaisesti.
Automaattinen synkronointi vähentää tarvetta kelauksen manuaaliselle nopeudensäädölle ja auttaa pitämään etikettiradan hallittuna tulostuksen aikana. Kun etikettirulla tai materiaalirata loppuu, MCHRW170 pysähtyy automaattisesti.
Face-out-kelaus
MCHRW170:n mallikohtainen ominaisuus on face-out-kelaus. Valmistajan mukaan valmis rulla kelataan siten, että tulostettu etikettipinta jää rullan ulkopuolelle.
Tämä on tärkeä huomio tuotantoprosessia suunniteltaessa: toisin kuin useissa DPR:n yleiskäyttöisissä takaisinkelaajissa, MCHRW170:ssä ei ole valmistajan dokumentoimaa face-in / face-out -valintaa. Valmiin rullan rakenne on face-out.
Keskeiset ominaisuudet
- Suunniteltu OKI Pro1040- ja Pro1050 -etikettitulostimille
- Moottoroitu etikettien automaattinen takaisinkelaus
- Materiaalin enimmäisleveys 170 mm (6,69″)
- Rullan enimmäisulkohalkaisija 250 mm (9,84″)
- Kiinteä 76 mm:n (3″) hylsytuki
- Face-out-kelaus
- Jännitysvarteen perustuva automaattinen nopeuden synkronointi
- Automaattinen pysäytys etikettiradan loppuessa
- Elektronisesti ohjattu toiminta
- Ulkoinen automaattisesti vaihtava 100–240 VAC virtalähde
- 24 V DC / 2,5 A
- Tulostimen kohdistamiseen tarkoitettu baseplate sisältyy järjestelmään
- Suunniteltu ammattimaiseen ja vaativaan etikettituotantoon
Tekniset tiedot
| Valmistaja | D.P.R. |
|---|---|
| Malli / tuotetunnus | MCHRW170 |
| Tuotetyyppi | Moottoroitu etikettien takaisinkelaaja / Label Rewinder |
| Yhteensopivat tulostimet | OKI Pro1040, OKI Pro1050 |
| Materiaalin enimmäisleveys | 170 mm (6,69″) |
| Rullan enimmäisulkohalkaisija | 250 mm (9,84″) |
| Hylsytuki | Kiinteä 76 mm (3″) |
| Kelaussuunta | Face-out |
| Nopeuden ohjaus | Automaattisesti jännitysvarren avulla synkronoitu |
| Materiaalin loppuminen | Automaattinen pysäytys |
| Virtalähde | Ulkoinen auto-switching 100–240 VAC |
| Käyttöjännite / virta | 24 V DC / 2,5 A |
| Mitat (P × L × K) | 280 × 440 × 400 mm |
| Kohdistusalusta | 340 × 440 × 30 mm |
Mallikohtainen ratkaisu OKI Pro Series -tulostimille
MCHRW170 ei ole pelkästään yleiskäyttöinen erillinen etikettikelaaja, vaan DPR on suunnitellut sen OKI Pro1040- ja Pro1050 -tulostimien tuotantoympäristöön. Sen 170 mm:n materiaalikapasiteetti, 250 mm:n valmiin rullan kapasiteetti ja 3″ hylsytuki muodostavat OKI Pro Series -tulostimille tarkoitetun roll-to-roll-ratkaisun.
Mukana kohdistusalusta
Materiaaliradan oikea linjaus on erityisen tärkeää leveitä etikettiratoja ja suuria rullia käsiteltäessä. DPR toimittaa järjestelmään tulostimelle tarkoitetun kohdistusalustan (baseplate), jonka tarkoituksena on pitää tulostin ja MCHRW170 oikeassa keskinäisessä asennossa.
Valmistajan ilmoittama kohdistusalustan koko on 340 × 440 × 30 mm. Takaisinkelaajan itsensä mitat ovat 280 × 440 × 400 mm.
OKI Pro1040 ja Pro1050
DPR:n valmistajadokumentaatio nimeää MCHRW170:n yhteensopiviksi tulostimiksi seuraavat OKI Pro Series -mallit:
- OKI Pro1040 – ammattimainen nelivärinen CMYK-värietikettitulostin
- OKI Pro1050 – ammattimainen viisivärinen CMYK + White -värietikettitulostin
MCHRW170:n toiminta ei riipu tulostimen väritekniikasta, vaan se käsittelee tulostimesta ulostulevaa valmista etikettirataa ja kelaa sen uudelle rullalle.
Käyttökohteet
- OKI Pro1040- ja Pro1050 -etikettituotanto
- Pitkien etikettisarjojen automaattinen takaisinkelaus
- Tuote- ja pakkausetiketit
- Premium- ja brändietiketit
- Elintarvike- ja juomaetiketit
- Kosmetiikka- ja tuotepakkaukset
- Teollisuuden tuotetunnisteet
- Valkoista väriä hyödyntävät Pro1050-etikettisovellukset
- Valmiiden etikettirullien tuottaminen myöhempää etiköintiä varten
Etikettimateriaalit
MCHRW170 käsittelee OKI Pro1040- ja Pro1050 -tulostimilla tulostettuja rullamateriaaleja enintään 170 mm:n materiaalileveyteen asti. Varsinainen etikettimateriaali, pintamateriaali, liima ja materiaalirakenne valitaan OKI-tulostimen sekä lopullisen etikettisovelluksen vaatimusten perusteella.
Järjestelmän laajentaminen
DPR:n OKI Pro Series -tuoteperheeseen kuuluu MCHRW170-takaisinkelaajan lisäksi etikettien jälkikäsittelyratkaisuja. Valmistaja tarjoaa muun muassa inline- ja offline-matriisinpoistoratkaisuja valmiiden stanssattujen etikettien tuotantoon.
DPR tarjoaa lisäksi TBLMCHRW170-työpöytäratkaisun, jolla OKI-tulostimesta ja takaisinkelaajasta voidaan rakentaa liikuteltava tuotantoasema. Valmistajan työpöydässä on pyörät sekä hyllytilaa tulostetuille materiaaleille.
Rinnakkaiset OKI Pro Series -ratkaisut
- MCHRW170 – etikettien takaisinkelaaja, enintään 170 mm / 250 mm, 3″ hylsytuki
- MCHMTX170 – inline-matriisinpoistoratkaisu OKI Pro Series -tulostimille
- MCH100MTX17 – offline-matriisinpoistoratkaisu
- TBLMCHRW170 – pyörillä varustettu tuotantopöytä OKI Pro Series -järjestelmälle
Toimitussisältö
Toimitus sisältää DPR MCHRW170 -takaisinkelaajan kiinteällä 76 mm:n (3″) hylsytuella, tulostimen kohdistamiseen tarkoitetun baseplate-alustan sekä laitteen virtalähteen. OKI Pro1040/Pro1050 -tulostin, TBLMCHRW170-tuotantopöytä ja muut jälkikäsittelylaitteet eivät kuulu toimitukseen, ellei niitä ole erikseen mainittu tarjouksessa tai tilauksessa.
Takuu ja huolto
Tuotteella on valmistajan toimitusehtojen mukainen takuu. Mininova Oy auttaa tuotteen yhteensopivuuden, käyttöönoton, takuukäsittelyn ja mahdollisten huoltotarpeiden selvittämisessä. Projektitoimituksessa voidaan määritellä OKI Pro Series -tulostimen, etikettimateriaalien, takaisinkelauksen ja muun jälkikäsittelyn muodostama kokonaisuus.
Valmistajan linkit
DPR – Label Accessories for OKI Pro Series Printers:
Valmistajan virallinen tuotesivu – MCHRW170
DPR – Accessories for OKI Pro1050 / Pro1040:
Valmistajan virallinen PDF-esite
English Brief
DPR LLC MCHRW170 is a heavy-duty motorized label rewinder specifically designed for OKI Pro1040 and Pro1050 professional label printers. It handles printed media up to 170 mm (6.69″) wide and rewinds finished rolls with an outside diameter of up to 250 mm (9.84″) onto a fixed 76 mm (3″) cardboard core.
Rewinding speed is automatically synchronized with the printer through a tension-arm control system. When the label web runs out, the rewinder stops automatically. The MCHRW170 rewinds finished labels face-out only, an important configuration detail when planning subsequent dispensing or labelling processes.
A dedicated printer baseplate is included to maintain correct alignment between the OKI Pro Series printer and the rewinder. The MCHRW170 is designed for demanding professional label production and can also be integrated into DPR’s wider OKI Pro Series workflow, including matrix-removal and mobile production-station solutions.
