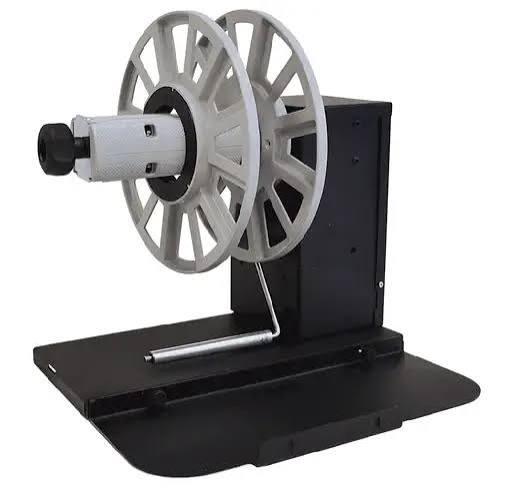

DPR LLC ASD2234-S4 – All-in-one etikettien takaisinkelaaja, 244 mm, Ø 300 mm, 225 rpm
DPR LLC ASD2234-S4 on ammattimaiseen etikettitulostukseen suunniteltu moottoroitu All-in-one Label Rewinder. Laite sijoitetaan etikettitulostimen ulostulopuolelle ja se kerää tulostimelta tulevan etikettiradan hallitusti uudelle rullalle.
ASD2234-S4 on DPR:n All-in-one Rewinder -sarjan leveän materiaaliradan versio. Se käsittelee enintään 244 mm (9,60″) leveää materiaalia ja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla jopa 300 mm (11,81″). Suurin moottorinopeus on 225 rpm. Tässä kokoonpanossa on kiinteä 76 mm:n (3″) hylsytuki ja S4-konfiguraation mukainen 3″ Fixed Core Holder -tuki.
Käyttötarkoitus
ASD2234-S4:n tehtävänä on kelata etikettitulostimelta tuleva tulostettu materiaali hallituksi rullaksi. Ratkaisu soveltuu erityisesti pitkiin tulostuseriin ja tuotantoympäristöihin, joissa valmiit etiketit siirretään myöhemmin esimerkiksi automaattiseen etiketöintiin, applicator-järjestelmään, pakkauslinjalle, varastoon tai muuhun jatkokäsittelyyn.
Automaattinen takaisinkelaus vähentää manuaalista materiaalinkäsittelyä ja estää pitkää tulostettua etikettirataa kertymästä irrallisena tulostimen ympärille.
244 mm:n materiaalileveys
ASD2234-S4:n keskeinen mallikohtainen ominaisuus on 244 mm:n (9,60″) materiaalin enimmäisleveys. DPR:n All-in-one Label Rewinder -sarjassa tämä on valmistajan ilmoittama levein materiaalivaihtoehto.
Malli soveltuu siksi erityisesti tulostusjärjestelmiin, joissa käytetään tavallista 4–6 tuuman materiaalirataa leveämpiä etiketti- tai muita rullamateriaaleja. Takaisinkelaajan kapasiteetti ei kuitenkaan kasvata itse tulostimen sallimaa materiaalileveyttä, joten tulostimen tekniset rajat on aina tarkistettava erikseen.
All-in-one-ohjaus
DPR:n All-in-one-rakenne seuraa tulostimen materiaaliliikettä jännitysvarren avulla. Laite ei siis vedä materiaalia jatkuvasti kiinteällä nopeudella, vaan reagoi tulostimen todelliseen materiaalinsyöttöön.
- Kun tulostin syöttää materiaalia eteenpäin, jännitysvarsi laskee ja laite kelaa materiaalia rullalle.
- Kun jännitysvarsi on keskiasennossa, takaisinkelaaja pysähtyy.
- Kun tulostin vetää materiaalia takaisin, jännitysvarsi nousee ja laite purkaa materiaalia takaisin tulostimen suuntaan.
Kaksisuuntainen toimintaperiaate mahdollistaa yhteiskäytön myös tulostimien kanssa, jotka käyttävät backfeed- tai feedback-toimintoa etikettien tunnistamiseen tai materiaalin asemointiin.
225 rpm:n nopeus ja automaattinen säätö
ASD2234-S4:n suurin moottorinopeus on 225 rpm. Käyttäjä määrittää tarvittavan enimmäisnopeuden, minkä jälkeen jännitysvarsi säätää todellista kelausnopeutta automaattisesti nollan ja asetetun enimmäisnopeuden välillä.
Automaattinen säätö auttaa ylläpitämään tasaisen materiaalijännityksen ja estää takaisinkelaajaa vetämästä materiaalia tulostimelta tarpeettoman voimakkaasti.
300 mm:n rullakapasiteetti
ASD2234-S4 pystyy muodostamaan rullia, joiden ulkohalkaisija on enintään 300 mm (11,81″). Suuri rullakapasiteetti mahdollistaa pitkien tuotantoerien kelaamisen ilman jatkuvia valmiin rullan vaihtoja.
DPR:n All-in-one Rewinder -sarjassa on vaihtoehtoisesti myös 250 mm:n rullakapasiteetilla varustettuja kokoonpanoja.
Kiinteä 3″ hylsytuki ja S4-tuki
ASD2234-S4 kelaa materiaalin kiinteälle 76 mm:n (3″) hylsytuelle. Tämä soveltuu tuotantoympäristöihin, joissa valmiit materiaalirullat halutaan standardoida yleisesti käytetylle 3″ hylsylle.
Mallikoodin S4 tarkoittaa valmistajan konfiguraatiotaulukossa kiinteän 3″ hylsytuen tukiratkaisua. Tukirakenne lisää hylsytuen vakautta erityisesti suuria ja painavia rullia kelattaessa.
Tulostinalusta ja materiaaliradan linjaus
DPR:n All-in-one-rakenteessa on printer plate eli tulostinalusta. Tulostin asetetaan alustalle, jolloin tulostimen ja takaisinkelaajan keskinäinen sijainti voidaan pitää vakaana ja materiaalirata oikein linjattuna.
Tarkka linjaus korostuu leveää 244 mm:n materiaalirataa käsiteltäessä, koska materiaalin sivuttaisliike voi muuten aiheuttaa epätasaista kelausta.
Materiaalin loppumisen tunnistus
Kun materiaali loppuu tai sitä ei ole asetettu laitteen ollessa toiminnassa, jännitysvarsi siirtyy alimpaan asentoon. Muutaman sekunnin jälkeen takaisinkelaaja pysähtyy automaattisesti, LED-merkkivalot vilkkuvat ja laite antaa äänimerkin.
Keskeiset ominaisuudet
- Moottoroitu All-in-one Label Rewinder
- Materiaalin enimmäisleveys 244 mm (9,60″)
- Valmiin rullan enimmäisulkohalkaisija 300 mm (11,81″)
- Enimmäisnopeus 225 rpm
- Kiinteä 76 mm:n (3″) hylsytuki
- S4 – 3″ Fixed Core Holder -tukiratkaisu
- Jännitysvarteen perustuva automaattinen nopeudensäätö
- Seuraa tulostimen materiaalin eteen- ja taaksepäin liikettä
- Soveltuu backfeed-/feedback-toimintoa käyttäville etikettitulostimille
- Tulostinalusta sisältyy
- Automaattinen pysäytys materiaalin loppuessa
- LED- ja äänimerkki materiaalin loppumisesta
- Ulkoinen auto-switching 100–240 VAC virtalähde
- 24 V DC / 2,5 A
Tekniset tiedot
| Valmistaja | D.P.R. |
|---|---|
| Tuotekoodi | ASD2234-S4 |
| Tuotetyyppi | All-in-one Label Rewinder / etikettien takaisinkelaaja |
| Rullan enimmäisulkohalkaisija | 300 mm (11,81″) |
| Materiaalin enimmäisleveys | 244 mm (9,60″) |
| Enimmäisnopeus | 225 rpm |
| Hylsytuki | Kiinteä 76 mm (3″) |
| Tukikokoonpano | S4 – 3″ Fixed Core Holder |
| Ohjaus | Elektroninen All-in-one-ohjaus ja jännitysvarsi |
| Nopeudensäätö | Enimmäisnopeuden asetus ja jännitysvarren automaattinen säätö |
| Backfeed-/feedback-tuki | Kyllä |
| Materiaalin loppumisen tunnistus | Automaattinen pysäytys, LED-ilmaisu ja äänimerkki |
| Virtalähde | Ulkoinen auto-switching 100–240 VAC |
| Käyttöjännite / virta | 24 V DC / 2,5 A |
| Mitat (P × L × K) | 43 × 45 × 36 cm |
| Tulostinalusta | Sisältyy |
Mallikoodin ASD2234-S4 merkitys
| Koodiosa | Merkitys |
|---|---|
| ASD | All-in-one Label Rewinder |
| 2 | Rullan halkaisija 300 mm |
| 2 | Nopeus 225 rpm |
| 3 | Materiaalileveys 244 mm |
| 4 | Kiinteä 76 mm / 3″ hylsytuki |
| S4 | 3″ Fixed Core Holder -tuki |
ASD2214-S4 ja ASD2234-S4 – keskeinen ero
| Malli | Materiaalileveys | Rullan halkaisija | Nopeus | Hylsytuki |
|---|---|---|---|---|
| ASD2214-S4 | 127 mm | 300 mm | 225 rpm | 3″ kiinteä |
| ASD2234-S4 | 244 mm | 300 mm | 225 rpm | 3″ kiinteä |
ASD2234-S4 valitaan silloin, kun tulostettava materiaalirata ylittää 127 mm:n leveyden tai kun järjestelmään halutaan kapasiteetti aina 244 mm:n materiaalileveyteen asti.
ASD2234-S4 ja ASS2234-S4
| Malli | Toiminto | Sijainti tulostimeen nähden |
|---|---|---|
| ASD2234-S4 | Rewinder – kelaa tulostetun materiaalin uudelle rullalle | Tulostimen ulostulopuoli |
| ASS2234-S4 | Unwinder – purkaa materiaalirullaa tulostimelle | Tulostimen syöttöpuoli |
Mallien numerokokoonpano 2234-S4 määrittelee saman 300 mm:n rullakapasiteetin, 225 rpm:n nopeuden, 244 mm:n materiaalileveyden ja kiinteän 3″ hylsyratkaisun. ASD ja ASS määrittelevät kuitenkin vastakkaiset käyttötarkoitukset.
Yhteensopivuus
DPR:n All-in-one Label Rewinder -sarja on suunniteltu inline-käyttöön useiden ammattimaisten etikettitulostinten kanssa. Valmistaja mainitsee muun muassa Epson-, Zebra-, Intermec- ja SATO-tulostimet sekä erilaiset lämpö-, lämpösiirto- ja inkjet-etikettitulostusratkaisut.
ASD2234-S4 ei ole sidottu yhteen tiettyyn tulostinmalliin. Tulostimen sallittu materiaalileveys, materiaaliradan korkeus ja sopiva DPR-pohjalevy on varmistettava suunniteltuun kokoonpanoon.
Käyttökohteet
- Teollinen ja suurivolyyminen etikettitulostus
- Leveitä etiketti- ja rullamateriaaleja käyttävät tulostusasemat
- Tuotanto- ja pakkauslinjat
- Logistiikka ja varastointi
- Tulostettujen etikettien kerääminen suuriksi rulliksi
- Automaattiseen etiketöintiin tai jatkokäsittelyyn menevien rullien valmistelu
- Backfeed-/feedback-toimintoa käyttävät etikettitulostimet
Materiaalit
ASD2234-S4 toimii tulostetun materiaalin takaisinkelaajana eikä määritä käytettävän materiaalin tulostuskelpoisuutta. Paperi-, synteettiset ja muut etikettimateriaalit valitaan tulostimen, tulostustekniikan ja lopullisen käyttökohteen mukaan. Materiaaliradan leveys saa tässä mallissa olla enintään 244 mm.
Rinnakkaismallit
DPR:n All-in-one Label Rewinder -sarjassa on samalla 300 mm:n rullakapasiteetilla ja 225 rpm:n nopeudella myös 127 mm:n ja 174 mm:n materiaalileveyksille tarkoitettuja kokoonpanoja. Lisäksi sarjassa on 250 mm:n rullakapasiteetilla ja säädettävällä hylsytuella varustettuja vaihtoehtoja.
Toimitussisältö
Toimitukseen kuuluu DPR ASD2234-S4 All-in-one Label Rewinder kiinteällä 3″ hylsytuella, S4-tukikokoonpanolla, tulostinalustalla ja virtalähteellä. Etikettitulostin, etikettimateriaali ja kelattavat hylsyt eivät kuulu toimitukseen, ellei niitä ole erikseen määritelty tilauksessa.
Takuu ja huolto
Tuotteella on valmistajan toimitusehtojen mukainen takuu. Mininova Oy auttaa oikean DPR-takaisinkelaajan, tulostinkohtaisen kokoonpanon ja materiaaliratkaisun valinnassa sekä mahdollisissa takuu- ja huoltoasioissa.
Valmistajan linkit
DPR – Label Rewinder “All-in-one”:
Valmistajan virallinen tuotesivu
DPR – Label Rewinder “All-in-one” Brochure:
Valmistajan virallinen PDF-esite
English Brief
DPR LLC ASD2234-S4 is a high-capacity motorized All-in-one Label Rewinder for professional inline label printing. This wide-media configuration handles media up to 244 mm (9.60″) wide and rewinds rolls up to 300 mm (11.81″) in outside diameter. Maximum motor speed is 225 rpm, and the unit is equipped with a fixed 76 mm (3″) core holder and S4 fixed-core support configuration.
The electronic All-in-one control follows the printer’s media movement through a tension arm. As the printer feeds media forward, the rewinder collects it; when media movement stops, the unit remains idle; and when the printer performs a backfeed operation, the rewinder can unwind the media accordingly. This makes the ASD2234-S4 suitable for professional label printers using bidirectional media movement.
The included printer plate helps maintain correct alignment between the printer and rewinder. The ASD2234-S4 is particularly suitable for wide-format, high-volume label production where printed media needs to be collected into large 3-inch-core rolls for storage, transport, automated application or further processing.
