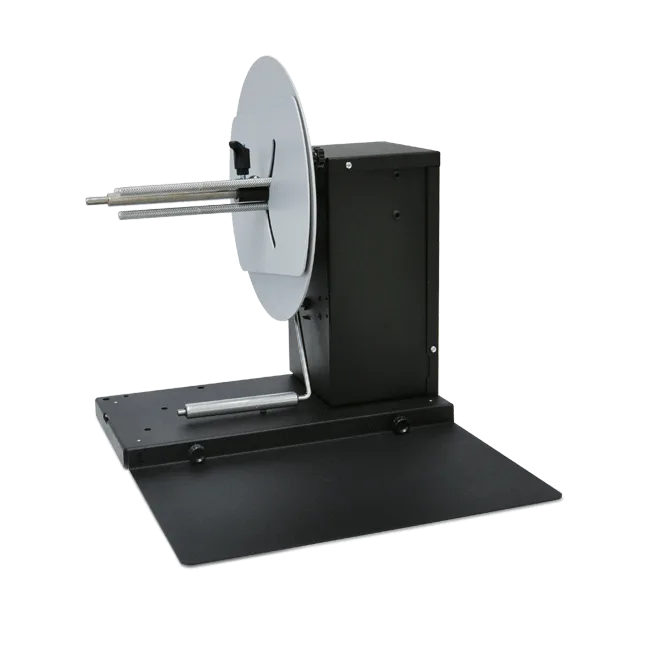

DPR LLC ASD1214-S0 – All-in-one etikettien takaisinkelaaja, 127 mm, Ø 250 mm, 225 rpm
DPR LLC ASD1214-S0 on ammattimaiseen etikettitulostukseen suunniteltu moottoroitu All-in-one Label Rewinder. Laite sijoitetaan etikettitulostimen ulostulopuolelle, jossa se kerää tulostimelta tulevan etikettiradan hallitusti uudelle rullalle.
ASD1214-S0 käsittelee enintään 127 mm (5″) leveää materiaalia ja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Suurin moottorinopeus on 225 rpm. Tässä kokoonpanossa on kiinteä 76 mm:n (3″) hylsytuki, ja S0-version mukaisesti laitteessa ei ole erillistä materiaalirullan lisätukea.
Käyttötarkoitus
ASD1214-S0:n tehtävänä on kelata etikettitulostimelta tuleva tulostettu materiaali hallituksi rullaksi. Ratkaisu soveltuu erityisesti pitkiin tulostuseriin ja tuotantoympäristöihin, joissa tulostettu etikettimateriaali siirretään myöhemmin esimerkiksi automaattiseen etiketöintiin, applicator-järjestelmään, pakkauslinjalle, varastoon tai muuhun jatkokäsittelyyn.
Automaattinen takaisinkelaus vähentää manuaalista materiaalinkäsittelyä ja estää pitkää tulostettua etikettirataa kertymästä irrallisena tulostimen ympärille.
All-in-one-ohjaus
DPR:n All-in-one-rakenne seuraa tulostimen materiaaliliikettä jännitysvarren avulla. Laite ei vedä materiaalia jatkuvasti kiinteällä nopeudella, vaan reagoi tulostimen todelliseen materiaalinsyöttöön.
- Kun tulostin syöttää materiaalia eteenpäin, jännitysvarsi laskee ja laite kelaa materiaalin rullalle.
- Kun jännitysvarsi on keskiasennossa, takaisinkelaaja pysähtyy.
- Kun tulostin vetää materiaalia takaisin, jännitysvarsi nousee ja laite purkaa materiaalia takaisin tulostimen suuntaan.
Tämä kaksisuuntainen toimintaperiaate tekee ASD1214-S0:sta sopivan myös etikettitulostimille, jotka käyttävät backfeed- tai feedback-toimintoa materiaalin asemointiin. Valmistaja ilmoittaa myös, että kelaussuunta voidaan valita face-in- tai face-out-muotoon.
225 rpm:n nopeus
ASD1214-S0:n suurin moottorinopeus on 225 rpm. Jännitysvarsi säätää todellista kelausnopeutta automaattisesti tulostimen materiaalinsyötön mukaan nollan ja asetetun enimmäisnopeuden välillä.
Tämä erottaa ASD1214-S0:n ASD1114-S0-versiosta, jossa muut keskeiset perusparametrit ovat samat mutta enimmäisnopeus on 120 rpm.
250 mm:n rullakapasiteetti
ASD1214-S0 muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Tämä mahdollistaa pitkien tulostuserien keräämisen yhdelle rullalle ilman jatkuvaa valmiin rullan vaihtamista.
DPR:n All-in-one Rewinder -sarjassa on lisäksi 300 mm:n rullakapasiteetilla varustettuja versioita silloin, kun tarvitaan vielä suurempaa valmiin rullan kapasiteettia.
127 mm:n materiaalileveys
Materiaalin enimmäisleveys on 127 mm (5″). Tämä tekee ASD1214-S0:sta luontevan vaihtoehdon suurelle osalle 4–5 tuuman luokan ammattimaisia etikettitulostimia.
Jos käytettävä materiaali on tätä leveämpää, DPR:n All-in-one Rewinder -sarjassa on myös 174 mm:n ja 244 mm:n materiaalileveyksille tarkoitettuja kokoonpanoja.
Kiinteä 3″ hylsytuki
ASD1214-S0 kelaa materiaalin kiinteälle 76 mm:n (3″) hylsytuelle. Ratkaisu sopii erityisesti tuotantoympäristöihin, joissa valmiit materiaalirullat halutaan standardoida yleisesti käytetylle 3″ hylsylle.
S0 – ilman erillistä lisätukea
Mallikoodin S0 tarkoittaa DPR:n konfiguraatiotaulukossa Without support. ASD1214-S0:ssa on siis kiinteä 3″ hylsytuki, mutta ei erillistä materiaalirullaa tai hylsytukea vahvistavaa lisätukea.
Tämä on tärkeää erottaa S4-versiosta: mallikoodin numero 4 määrittelee kiinteän 3″ hylsytuen, kun taas S0 kertoo erillisen lisätuen puuttumisesta.
Materiaaliradan linjaus
DPR:n All-in-one Rewinder -ratkaisut on suunniteltu inline-käyttöön etikettitulostimen kanssa. Valmistaja käyttää järjestelmissään tulostinkohtaisia pohjalevyjä, joiden avulla takaisinkelaaja ja tulostin voidaan pitää samassa linjassa.
Oikea materiaaliradan linjaus auttaa ehkäisemään materiaalin sivuttaisliikettä ja epätasaista kelausta erityisesti pitkillä tulostuserillä.
Keskeiset ominaisuudet
- Moottoroitu All-in-one Label Rewinder
- Materiaalin enimmäisleveys 127 mm (5″)
- Valmiin rullan enimmäisulkohalkaisija 250 mm (10″)
- Enimmäisnopeus 225 rpm
- Kiinteä 76 mm:n (3″) hylsytuki
- S0 – ilman erillistä lisätukea
- Face-in- ja face-out-kelaus
- Jännitysvarteen perustuva automaattinen nopeudensäätö
- Seuraa tulostimen materiaalin eteen- ja taaksepäin liikettä
- Soveltuu backfeed-/feedback-toimintoa käyttäville etikettitulostimille
- Ulkoinen auto-switching 100–240 V virtalähde
- Inline-käyttö ammattimaisten etikettitulostimien kanssa
Tekniset tiedot
| Valmistaja | D.P.R. |
|---|---|
| Tuotekoodi | ASD1214-S0 |
| Tuotetyyppi | All-in-one Label Rewinder / etikettien takaisinkelaaja |
| Rullan enimmäisulkohalkaisija | 250 mm (10″) |
| Materiaalin enimmäisleveys | 127 mm (5″) |
| Enimmäisnopeus | 225 rpm |
| Hylsytuki | Kiinteä 76 mm (3″) |
| Lisätuki | S0 – ilman erillistä tukea |
| Kelaussuunta | Face-in / face-out |
| Ohjaus | Elektroninen All-in-one-ohjaus ja jännitysvarsi |
| Backfeed-/feedback-tuki | Kyllä |
| Virtalähde | Ulkoinen auto-switching 100–240 V |
| Mitat (P × L × K) | 43 × 35 × 36 cm |
Mallikoodin ASD1214-S0 merkitys
| Koodiosa | Merkitys |
|---|---|
| ASD | All-in-one Label Rewinder |
| 1 | Rullan halkaisija 250 mm |
| 2 | Nopeus 225 rpm |
| 1 | Materiaalileveys 127 mm |
| 4 | Kiinteä 76 mm / 3″ hylsytuki |
| S0 | Without support – ilman erillistä lisätukea |
ASD1114-S0 ja ASD1214-S0 – keskeinen ero
| Malli | Rulla | Nopeus | Materiaalileveys | Hylsytuki | Lisätuki |
|---|---|---|---|---|---|
| ASD1114-S0 | 250 mm | 120 rpm | 127 mm | 3″ kiinteä | Ei |
| ASD1214-S0 | 250 mm | 225 rpm | 127 mm | 3″ kiinteä | Ei |
Mallien olennainen ero on nopeus. ASD1214-S0 tarjoaa 225 rpm:n enimmäisnopeuden, kun ASD1114-S0:n vastaava arvo on 120 rpm.
Yhteensopivuus
DPR:n All-in-one Label Rewinder -sarja on suunniteltu inline-käyttöön useiden ammattimaisten etikettitulostinten kanssa. Valmistaja mainitsee yhteensopivina tuoteryhminä muun muassa Zebra-, Datamax-, SATO-, Toshiba- ja Intermec-lämpö- ja lämpösiirtotulostimia sekä erilaisia inkjet-etikettitulostusratkaisuja.
ASD1214-S0 ei ole sidottu yhteen tiettyyn tulostinmalliin. Tulostimen materiaalileveys, materiaaliradan korkeus sekä mahdollinen tulostinkohtainen pohjalevy on varmistettava suunniteltuun kokoonpanoon.
Käyttökohteet
- Teollinen etikettitulostus
- 4–5 tuuman etikettitulostusasemat
- Tuotanto- ja pakkauslinjat
- Logistiikka ja varastointi
- Tulostettujen etikettien kerääminen rullalle
- Automaattiseen etiketöintiin tai jatkokäsittelyyn menevien rullien valmistelu
- Backfeed-/feedback-toimintoa käyttävät etikettitulostimet
Materiaalit
ASD1214-S0 toimii tulostetun materiaalin takaisinkelaajana eikä määritä käytettävän materiaalin tulostuskelpoisuutta. Paperi-, synteettiset ja muut etikettimateriaalit valitaan tulostimen, tulostustekniikan ja käyttökohteen mukaan. Materiaaliradan leveys saa tässä mallissa olla enintään 127 mm.
Rinnakkaismallit
DPR ASD1114-S0 on vastaava 127 mm:n, 250 mm:n rullakapasiteetin ja kiinteän 3″ hylsytuen malli 120 rpm:n nopeudella. DPR:n All-in-one Rewinder -sarjassa on lisäksi 174 mm:n ja 244 mm:n materiaalileveyksille sekä 300 mm:n rullakapasiteetille tarkoitettuja versioita.
Toimitussisältö
Toimitukseen kuuluu DPR ASD1214-S0 All-in-one Label Rewinder kiinteällä 3″ hylsytuella ja virtalähteellä. S0-kokoonpano ei sisällä erillistä lisätukea. Etikettitulostin, etikettimateriaali, tyhjät hylsyt sekä mahdollinen tulostinkohtainen pohjalevy eivät kuulu toimitukseen, ellei niitä ole erikseen määritelty tilauksessa.
Takuu ja huolto
Tuotteella on valmistajan toimitusehtojen mukainen takuu. Mininova Oy auttaa oikean DPR-takaisinkelaajan, tulostinkohtaisen kokoonpanon ja materiaaliratkaisun valinnassa sekä mahdollisissa takuu- ja huoltoasioissa.
Valmistajan linkit
DPR – Label Rewinder “All-in-one”:
Valmistajan virallinen tuotesivu
DPR – Label Rewinder “All-in-one” Brochure:
Valmistajan virallinen PDF-esite
English Brief
DPR LLC ASD1214-S0 is a motorized All-in-one Label Rewinder for professional inline label printing. This configuration handles media up to 127 mm (5″) wide and rewinds rolls up to 250 mm (10″) in outside diameter. Maximum speed is 225 rpm, and the unit uses a fixed 76 mm (3″) core holder.
The All-in-one electronic control follows the printer’s media movement through a tension arm. As the printer feeds media forward, the rewinder collects it; when media movement stops, the unit remains idle; and when the printer performs a backfeed operation, the rewinder can unwind the media accordingly. Both face-in and face-out rewinding modes are supported.
S0 means “without support”. The fixed 3-inch core holder is still part of the ASD1214-S0 configuration; S0 specifically indicates that no separate support is fitted. Compared with the ASD1114-S0, this model retains the same 250 mm roll capacity, 127 mm media width and fixed 3-inch core holder while increasing maximum speed from 120 rpm to 225 rpm.
