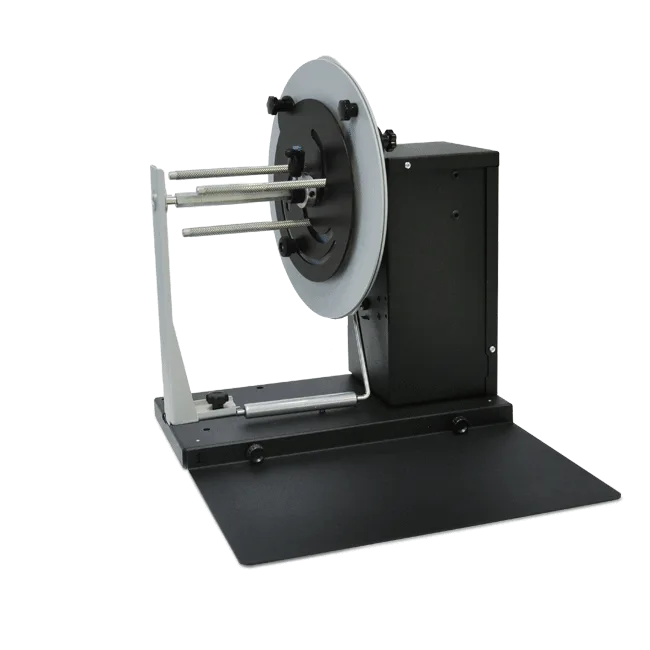

DPR LLC ASD1111-S0 – All-in-one etikettien takaisinkelaaja, 127 mm, Ø 250 mm, 120 rpm
DPR LLC ASD1111-S0 on ammattimaiseen etikettitulostukseen suunniteltu moottoroitu All-in-one Label Rewinder. Laite sijoitetaan etikettitulostimen ulostulopuolelle, jossa se kerää tulostimelta tulevan etikettiradan hallitusti uudelle rullalle.
ASD1111-S0 käsittelee enintään 127 mm (5″) leveää materiaalia ja muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Suurin moottorinopeus on 120 rpm. Tässä kokoonpanossa on säädettävä 40–118 mm:n (1,57–4,64″) hylsytuki, ja S0-version mukaisesti laitteessa ei ole erillistä materiaalirullan lisätukea.
Käyttötarkoitus
ASD1111-S0:n tehtävänä on kelata etikettitulostimelta tuleva tulostettu materiaali hallituksi rullaksi. Ratkaisu soveltuu erityisesti pitkiin tulostuseriin ja ympäristöihin, joissa tulostetut etiketit halutaan kerätä rullalle jatkokäsittelyä, varastointia, kuljetusta tai automaattista etiketöintiä varten.
Takaisinkelaaja vähentää manuaalista materiaalinkäsittelyä ja estää pitkää tulostettua etikettirataa kertymästä irrallisena tulostimen ympärille.
Säädettävä 40–118 mm hylsytuki
ASD1111-S0:n tärkein mallikohtainen ominaisuus on säädettävä 40–118 mm:n hylsytuki. Se mahdollistaa erikokoisten hylsyjen käytön ilman, että takaisinkelaaja olisi sidottu vain yhteen standardihalkaisijaan.
Säädettävä rakenne tekee mallista joustavan vaihtoehdon ympäristöihin, joissa eri etikettimateriaalit tai jatkoprosessit käyttävät eri kokoisia hylsyjä. Valmistajan All-in-one-sarjassa vaihtoehtona on myös kiinteä 76 mm:n (3″) hylsytuki.
All-in-one-ohjaus
DPR:n All-in-one-rakenne seuraa tulostimen materiaaliliikettä jännitysvarren avulla. Laite ei vedä materiaalia jatkuvasti kiinteällä nopeudella, vaan reagoi tulostimen todelliseen materiaalinsyöttöön.
- Kun tulostin syöttää materiaalia eteenpäin, jännitysvarsi laskee ja laite kelaa materiaalin rullalle.
- Kun jännitysvarsi on keskiasennossa, takaisinkelaaja pysähtyy.
- Kun tulostin vetää materiaalia takaisin, jännitysvarsi nousee ja laite purkaa materiaalia takaisin tulostimen suuntaan.
Tämä kaksisuuntainen toimintaperiaate tekee ASD1111-S0:sta sopivan myös etikettitulostimille, jotka käyttävät backfeed- tai feedback-toimintoa materiaalin asemointiin.
120 rpm:n nopeus
ASD1111-S0:n suurin moottorinopeus on 120 rpm. Takaisinkelaaja käyttää jännitysvarteen perustuvaa automaattista nopeudensäätöä, joka sovittaa todellisen kelausnopeuden tulostimen materiaalinsyöttöön.
Jos samaan 127 mm:n materiaalileveyteen, 250 mm:n rullakapasiteettiin ja säädettävään hylsytukeen tarvitaan suurempi nopeus, DPR:n vastaava 225 rpm:n versio valitaan mallikoodin nopeusposition perusteella.
250 mm:n rullakapasiteetti
ASD1111-S0 muodostaa valmiita rullia, joiden ulkohalkaisija voi olla enintään 250 mm (10″). Tämä mahdollistaa pitkien tulostuserien keräämisen yhdelle rullalle ilman jatkuvaa valmiin rullan vaihtoa.
127 mm:n materiaalileveys
Materiaalin enimmäisleveys on 127 mm (5″). Tämä tekee ASD1111-S0:sta sopivan suurelle osalle 4–5 tuuman luokan ammattimaisia etikettitulostimia.
S0 – ilman erillistä lisätukea
Mallikoodin S0 tarkoittaa DPR:n konfiguraatiotaulukossa Without support. ASD1111-S0:ssa ei siis ole erillistä raskaan rullan lisätukea.
Tässä mallissa hylsytuki itsessään on säädettävä 40–118 mm, mutta tukikokoonpano on S0 eli ilman erillistä lisätukea.
Tulostinalusta ja materiaaliradan linjaus
DPR:n All-in-one Rewinder -ratkaisu käyttää printer plate -tulostinalustaa, joka auttaa pitämään tulostimen ja takaisinkelaajan oikeassa keskinäisessä asennossa. Valmistajan mukaan tulostin asetetaan takaisinkelaajan alustalle, jolloin materiaalirata voidaan pitää oikein linjattuna.
Materiaalin loppumisen tunnistus
Kun materiaali loppuu tai sitä ei ole ladattu laitteen ollessa toiminnassa, jännitysvarsi saavuttaa alimman asentonsa. Muutaman sekunnin jälkeen laite pysähtyy automaattisesti, LED-merkkivalot vilkkuvat ja takaisinkelaaja antaa äänimerkin.
Keskeiset ominaisuudet
- Moottoroitu All-in-one Label Rewinder
- Materiaalin enimmäisleveys 127 mm (5″)
- Valmiin rullan enimmäisulkohalkaisija 250 mm (10″)
- Enimmäisnopeus 120 rpm
- Säädettävä 40–118 mm (1,57–4,64″) hylsytuki
- S0 – ilman erillistä lisätukea
- Jännitysvarteen perustuva automaattinen nopeudensäätö
- Seuraa tulostimen materiaalin eteen- ja taaksepäin liikettä
- Soveltuu backfeed-/feedback-toimintoa käyttäville etikettitulostimille
- Tulostinalusta sisältyy
- Automaattinen pysäytys materiaalin loppuessa
- LED- ja äänimerkki materiaalin loppumisesta
- Ulkoinen auto-switching 100–240 VAC virtalähde
- 24 V DC / 2,5 A
Tekniset tiedot
| Valmistaja | D.P.R. |
|---|---|
| Tuotekoodi | ASD1111-S0 |
| Tuotetyyppi | All-in-one Label Rewinder / etikettien takaisinkelaaja |
| Rullan enimmäisulkohalkaisija | 250 mm (10″) |
| Materiaalin enimmäisleveys | 127 mm (5″) |
| Enimmäisnopeus | 120 rpm |
| Hylsytuki | Säädettävä 40–118 mm (1,57–4,64″) |
| Lisätuki | S0 – ilman erillistä tukea |
| Ohjaus | Elektroninen All-in-one-ohjaus ja jännitysvarsi |
| Nopeudensäätö | Enimmäisnopeuden asetus + jännitysvarren automaattinen säätö |
| Backfeed-/feedback-tuki | Kyllä |
| Materiaalin loppumisen tunnistus | Automaattinen pysäytys, LED-ilmaisu ja äänimerkki |
| Virtalähde | Ulkoinen auto-switching 100–240 VAC |
| Käyttöjännite / virta | 24 V DC / 2,5 A |
| Mitat (P × L × K) | 43 × 35 × 36 cm |
| Tulostinalusta | Sisältyy |
Mallikoodin ASD1111-S0 merkitys
| Koodiosa | Merkitys |
|---|---|
| ASD | All-in-one Label Rewinder |
| 1 | Rullan halkaisija 250 mm |
| 1 | Nopeus 120 rpm |
| 1 | Materiaalileveys 127 mm |
| 1 | Säädettävä 40–118 mm hylsytuki |
| S0 | Without support – ilman erillistä lisätukea |
ASD1111-S0 ja ASD1114-S0 – keskeinen ero
| Malli | Rulla | Nopeus | Materiaalileveys | Hylsytuki |
|---|---|---|---|---|
| ASD1111-S0 | 250 mm | 120 rpm | 127 mm | Säädettävä 40–118 mm |
| ASD1114-S0 | 250 mm | 120 rpm | 127 mm | Kiinteä 76 mm / 3″ |
Näiden kahden mallin olennainen ero on hylsytuki. ASD1111-S0 valitaan silloin, kun tarvitaan joustavuutta eri hylsyhalkaisijoille, kun taas ASD1114-S0 on tarkoitettu kiinteälle 3″ hylsylle.
Yhteensopivuus
DPR:n All-in-one Label Rewinder -sarja on suunniteltu inline-käyttöön useiden ammattimaisten lämpö-, lämpösiirto- ja inkjet-etikettitulostinten kanssa. Valmistaja mainitsee muun muassa Epson-, Zebra-, Intermec- ja SATO-tulostimet.
ASD1111-S0 ei ole sidottu yhteen tiettyyn tulostinmalliin. Tulostimen sallittu materiaalileveys, materiaaliradan korkeus sekä sopiva pohjalevy on varmistettava suunniteltuun kokoonpanoon.
Käyttökohteet
- Teollinen etikettitulostus
- 4–5 tuuman etikettitulostusasemat
- Tuotanto- ja pakkauslinjat
- Logistiikka ja varastointi
- Tulostettujen etikettien kerääminen rullalle
- Useita eri hylsyhalkaisijoita käyttävät tuotantoympäristöt
- Automaattiseen etiketöintiin tai jatkokäsittelyyn menevien rullien valmistelu
Materiaalit
ASD1111-S0 toimii tulostetun materiaalin takaisinkelaajana eikä määritä käytettävän materiaalin tulostuskelpoisuutta. Paperi-, synteettiset ja muut etikettimateriaalit valitaan käytettävän tulostimen, tulostustekniikan ja käyttökohteen mukaan. Materiaaliradan leveys saa tässä mallissa olla enintään 127 mm.
Rinnakkaismallit
DPR ASD1114-S0 tarjoaa samat 250 mm:n rullakapasiteetin, 120 rpm:n nopeuden ja 127 mm:n materiaalileveyden mutta kiinteällä 76 mm:n (3″) hylsytuella. DPR:n All-in-one Rewinder -sarjassa on lisäksi nopeampia 225 rpm:n versioita sekä 174 mm:n ja 244 mm:n materiaalileveyksille tarkoitettuja kokoonpanoja.
Toimitussisältö
Toimitukseen kuuluu DPR ASD1111-S0 All-in-one Label Rewinder säädettävällä 40–118 mm:n hylsytuella, tulostinalustalla ja virtalähteellä. S0-kokoonpano ei sisällä erillistä materiaalirullan lisätukea. Etikettitulostin, etikettimateriaali ja kelattavat hylsyt eivät kuulu toimitukseen, ellei niitä ole erikseen määritelty tilauksessa.
Takuu ja huolto
Tuotteella on valmistajan toimitusehtojen mukainen takuu. Mininova Oy auttaa oikean DPR-takaisinkelaajan, hylsytuen, tulostinkohtaisen kokoonpanon ja materiaaliratkaisun valinnassa sekä mahdollisissa takuu- ja huoltoasioissa.
Valmistajan linkit
DPR – Label Rewinder “All-in-one”:
Valmistajan virallinen tuotesivu
DPR – Label Rewinder “All-in-one” Brochure:
Valmistajan virallinen PDF-esite
English Brief
DPR LLC ASD1111-S0 is a motorized All-in-one Label Rewinder for professional inline label printing. This configuration handles media up to 127 mm (5″) wide and rewinds rolls up to 250 mm (10″) in outside diameter. Maximum speed is 120 rpm, and the unit is equipped with an adjustable 40–118 mm (1.57–4.64″) core holder.
The electronic All-in-one control follows the printer’s media movement through a tension arm. As the printer feeds media forward, the rewinder collects it; when media movement stops, the unit remains idle; and when the printer performs a backfeed operation, the rewinder can release media back toward the printer.
S0 means “without support”. The adjustable core holder remains part of the ASD1111-S0 configuration; S0 specifically means that no additional heavy-roll support is fitted. Compared with ASD1114-S0, this model retains the same 250 mm roll capacity, 120 rpm speed and 127 mm media width but replaces the fixed 3-inch core holder with an adjustable 40–118 mm core holder.
