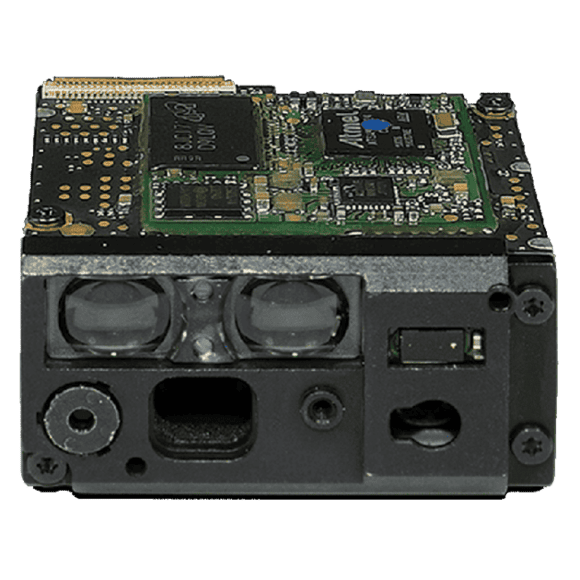

Datalogic DE2171-AF – HALOGEN™ dekoodattu skannausmoottori 1D- ja 2D-viivakoodeille, laaja lukualue
Datalogic DE2171-AF on HALOGEN™-sarjan dekoodattu 2D-skannausmoottori,
joka on suunniteltu laaja-alaisiin lukuetäisyyksiin ja vaativiin OEM- ja
sulautettuihin sovelluksiin. AF (Auto Focus) -optiikka mahdollistaa
automaattisen tarkennuksen lähi- ja kaukolukujen välillä, tarjoten joustavan
ja luotettavan 1D/2D-viivakoodien luvun vaihtelevissa käyttökohteissa.
Laaja tuotekuvaus
DE2171-AF yhdistää kompaktin rakenteen ja korkean suorituskyvyn
sovelluksiin, joissa tarvitaan sekä lähilukua että pitkää lukuetäisyyttä.
Automaattinen tarkennus optimoi lukutuloksen eri etäisyyksillä ilman
manuaalisia säätöjä. Dekoodattu lähtö helpottaa integrointia, sillä
moottori tuottaa suoraan tulkittua dataa isäntäjärjestelmälle.
Datalogic DE2171-AF on HALOGEN™-sarjan dekoodattu 2D-skannausmoottori
Auto Focus -optiikalla. Se tarjoaa nopean ja tarkan 1D- ja 2D-viivakoodien
luvun laajalla etäisyysalueella OEM- ja sulautettuihin ratkaisuihin,
kuten teollisuuteen, logistiikkaan ja itsepalvelulaitteisiin.
Ratkaisu soveltuu myös mobiilinäytöiltä luettaville koodeille ja
omnidirektionaalinen kuvantaminen mahdollistaa nopeat lukemat ilman
tarkkaa kohdistusta. Pitkän kantaman suorituskyky tekee siitä hyvän
valinnan logistiikkaan, teollisuuteen ja itsepalveluratkaisuihin.
Tekniset tiedot
- Tuotekoodi: DE2171-AF
- Valmistaja: Datalogic
- Tuotetyyppi: Dekoodattu 2D-skannausmoottori (Scan Engine)
- Teknologia: HALOGEN™ 2D area imager
- Tarkennus: Auto Focus (AF)
- Skannaus: Omnidirektionaalinen
- Lukuetäisyys: tyypillisesti noin 15 cm – jopa useisiin metreihin
(enintään ilmoitettu jopa ~20 m suurilla ja korkeakontrastisilla koodeilla) - Tuetut symbologiat:
1D- ja 2D-viivakoodit (EAN/UPC, Code 39, Code 128, QR Code, Data Matrix, PDF417) - Mobiilikoodien luku: Kyllä
- Integrointi: OEM- ja sulautetut järjestelmät
- Skannausominaisuudet:
- 1D- ja 2D-viivakoodien omnidirektionaalinen lukeminen.
- Erittäin pitkän kantaman skannauskyvyt.
- Aktiivinen automaattitarkennusjärjestelmä, joka optimoi suorituskyvyn eri etäisyyksillä.
- Lukuasennot:
- Kallistus: ±60°
- Rullaus (Kierto): jopa ±180°
- Vinous (Kierto): ±60°
- Pienin elementin leveys:
- 1D Lineaarinen: 2.5 mils
- PDF: 3 mils
- DataMatrix: 5 mils
- Lukuetäisyydet:
- 100% UPC/EAN: 20 – 300 cm
- Code 39 (3 mils): 15 – 95 cm
- Code 39 (20 mils): jopa 500 cm
- Code 128 (40 mils): jopa 850 cm
- DataMatrix (10 mils): 15 – 100 cm
- DataMatrix (55 mils): jopa 550 cm
- DataMatrix (100 mils): jopa 10 m
- DataMatrix (200 mils): jopa 20 m
- Ympäristöolosuhteet:
- Kosteus: 95% (ei-kondensoiva)
- Ympäröivän valon sieto: Jopa 100,000 lux
- Liitäntä: 27-pin ZIF-liitin
- Valonlähde: 2 LEDiä
- Lähtövirta: 320 mA
- Tuetut postikoodityypit: China Post, IMB, KIX Post, Planet Code, Postnet, Royal Mail Code (RM4SCC), Australia Postal, Japan Postal, Korea Post
Huom.: Lukuetäisyydet vaihtelevat viivakoodin koon, laadun, kontrastin ja käyttöolosuhteiden mukaan.
Keskeiset ominaisuudet
- Auto Focus -optiikka laajaan lukualueeseen
- Dekoodattu lähtö helpottaa järjestelmäintegraatiota
- Nopea ja tarkka 1D- ja 2D-viivakoodien luku
- Omnidirektionaalinen skannaus ilman kohdistusvaatimuksia
- Kompakti rakenne vaativiin OEM-sovelluksiin
Käyttökohteet
- Teollinen automaatio ja logistiikka
- Itsepalvelu- ja kioskilaitteet
- Maksu-, tunnistus- ja liputusratkaisut
- Sulautetut järjestelmät ja mittauspisteet
Toimitussisältö
- Datalogic DE2171-AF dekoodattu 2D-skannausmoottori
Huomioitavaa
Kyseessä on OEM-komponentti, joka on tarkoitettu integroitavaksi
osaksi valmista laitetta. Mekaaninen kiinnitys, kaapelointi ja ohjelmistointegraatio
määritellään lopullisen sovelluksen vaatimusten mukaan.
Datasheet / valmistajan tiedot
Datalogic – Viralliset HALOGEN™ Scan Engine -datasheetit ja tekniset tiedot
English brief
The Datalogic DE2171-AF is a HALOGEN™ decoded 2D scan engine featuring auto-focus
optics for a wide reading range. It supports fast, omnidirectional 1D and 2D
barcode reading from close distances to long range (application dependent),
making it ideal for OEM integration in industrial, logistics and self-service systems.
