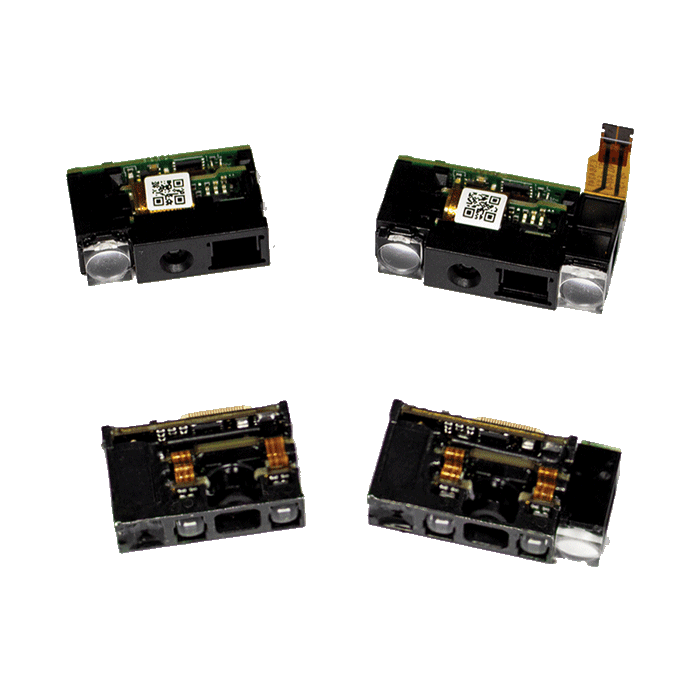

Datalogic DE2102-DL – HALOGEN 2D-viivakoodinlukumoduuli, megapikselin CMOS-kenno ja ohjelmoitava LED-valaistus
Datalogic DE2102-DL on HALOGEN-sarjan 2D-viivakoodinlukumoduuli,
joka on suunniteltu OEM- ja sulautettuihin ratkaisuihin, joissa vaaditaan
korkeaa lukutarkkuutta, nopeaa suorituskykyä ja kompaktia rakennetta.
Megapikselin CMOS-kuvakenno ja ohjelmoitava LED-valaistus mahdollistavat
luotettavan 1D- ja 2D-viivakoodien luvun myös haastavista koodeista ja
vaihtelevissa valaistusolosuhteissa.
Laaja tuotekuvaus
DE2102-DL kuuluu Datalogicin HALOGEN 2D Scan Engine -tuoteperheeseen,
joka on kehitetty tarjoamaan teollisuustason suorituskyky erittäin pienessä koossa.
Megapikselin CMOS-kenno parantaa erityisesti pienten, tiheiden ja
heikkolaatuisten viivakoodien luettavuutta.
Datalogic DE2102-DL on HALOGEN-sarjan 2D-viivakoodinlukumoduuli,
jossa on megapikselin CMOS-kenno ja ohjelmoitava LED-valaistus.
Se tarjoaa nopean ja tarkan 1D- ja 2D-viivakoodien luvun
kioskeihin, itsepalvelulaitteisiin ja sulautettuihin OEM-ratkaisuihin.
Ohjelmoitava LED-valaistus mahdollistaa valaistuksen optimoinnin
käyttökohteen mukaan, mikä parantaa lukunopeutta ja vähentää virhelukuja.
Moduuli tukee myös mobiilinäytöiltä luettavia koodeja,
joten se soveltuu erinomaisesti maksamiseen, tunnistukseen ja liputukseen
liittyviin ratkaisuihin.
Tekniset tiedot
- Tuotekoodi: DE2102-DL
- Valmistaja: Datalogic
- Tuotetyyppi: 2D-viivakoodinlukumoduuli (Scan Engine)
- Teknologia: HALOGEN 2D area imager
- Kuvakenno: Megapikselin CMOS
- Valaistus: Ohjelmoitava LED
- Skannaus: Omnidirektionaalinen
- Tuetut symbologiat: 1D- ja 2D-viivakoodit (EAN/UPC, Code 39, Code 128, QR Code, Data Matrix, PDF417)
- Mobiilikoodien luku: Kyllä
- Integrointi: OEM- ja sulautetut järjestelmät
- Kuvakenno: Megapikseli CMOS-kenno, optimoitu tiheiden ja vaikeasti luettavien koodien skannaamiseen.
- Skannauskyvyt: Tukee 1D- ja 2D-viivakoodien omnidirektionaalista skannausta, mukaan lukien QR, Aztec, DataMatrix ja PDF417.
- Valaistus: Kaksivärinen LED-valaistus, ohjelmoitavissa valkoiselle tai punaiselle valolle, mikä helpottaa yhteensopivuutta Digimarc®- ja erikoissovellusten kanssa.
- Kohdistusjärjestelmä: ’4-Dot & Cross’ laser-kohdistin, yhteensopiva Halogen DE2X1X skannaamoottoriperheen kanssa.
- Näkökenttä: 42° vaakasuora x 26° pystysuora.
- Kentän syvyys: Vaihtelee viivakoodin tiheyden ja tyypin mukaan; esim. 3 mils Code 39: 8.0 – 18.0 cm; 20 mils Code 39: jopa 90.0 cm.
- Resoluutio: 1280 x 800 pikseliä.
- Kuvanopeus: Jopa 60 kuvaa sekunnissa.
- Liitännät: Useita vaihtoehtoja, mukaan lukien USB HID, USB Virtual COM ja UART (TTL).
- Käyttöjännite: 3.3V ±5%.
- Virrankulutus: Noin 250 mA aktiivisessa tilassa.
- Mitat: Noin 21 x 21 x 12 mm.
- Paino: Noin 6 grammaa.
- Käyttölämpötila: 0°C – +50°C.
- Laitteisto-ohjelmisto: Päivitettävissä tukemaan erityisiä integrointitarpeita.
Keskeiset ominaisuudet
- Megapikselin CMOS-kenno tarkkaan ja nopeaan lukemiseen
- Ohjelmoitava LED-valaistus eri käyttöympäristöihin
- Omnidirektionaalinen 1D- ja 2D-viivakoodien luku
- Kompakti koko tilarajoitteisiin laitteisiin
- Soveltuu mobiilinäytöiltä luettaville koodeille
Yhteensopivat varusteet
- Asennussarjat: Turvalliseen integrointiin erilaisiin laitteisiin.
- Kaapelit ja liittimet: Mukaan lukien USB- ja UART-kaapelit eri liitäntävaatimuksiin.
- Valaistusmoduulit: Lisä-LED-moduulit parannettuihin valaistusolosuhteisiin.
- Suojaavat kannet: Moduulin suojaamiseen käytön aikana.
Rinnakkaismallit
- Halogen DE2100
- Halogen DE2110
Käyttökohteet
- Itsepalvelu- ja kioskilaitteet
- Maksu- ja tunnistusratkaisut
- Teolliset ja sulautetut järjestelmät
- Liputus ja kulunvalvonta
- Lääketieteelliset ja laboratorioratkaisut
Toimitussisältö
- Datalogic DE2102-DL 2D-viivakoodinlukumoduuli
Huomioitavaa
Kyseessä on OEM-komponentti, joka on tarkoitettu integroitavaksi
osaksi valmista laitetta. Mekaaninen kiinnitys, kaapelointi ja
ohjelmistointegraatio määräytyvät lopullisen sovelluksen vaatimusten mukaan.
Datasheet / valmistajan tiedot
Datalogic – Viralliset HALOGEN Scan Engine -datasheetit ja tekniset tiedot
English brief
The Datalogic DE2102-DL is a HALOGEN series 2D barcode scan engine featuring
a megapixel CMOS sensor and programmable LED illumination.
It delivers fast, omnidirectional 1D and 2D barcode reading and is designed
for OEM integration in kiosks, embedded systems and self-service applications.
