Datalogic CAB-509 – RS-232 CBX800 -kaapeli 3,6 m
Datalogic CAB-509 on valmistajan alkuperäinen RS-232-kierrekaapeli CBX800-liitäntään ulkoisella virransyötöllä.
- Liitäntä: RS-232 / CBX800
- Liitin: 25-pin uros
- Virransyöttö: External Power
- Muoto: kierrekaapeli
- Pituus: noin 3,6 m / 12 ft
- Yhteensopivuus: Datalogic PowerScan 9100/9500 -sarjat ja CBX800-integraatiot valmistajan lisävarusteluettelon mukaan
Takuu ja lisätakuu: takuu- ja mahdolliset lisätakuuvaihtoehdot varmistetaan Mininovalta.
Yritys- ja projektiasiakkaille: Mininova auttaa CBX800-, skanneri- ja virtaratkaisun yhteensopivuuden varmistamisessa.
Datalogic – PowerScan 9100 valmistajan tuotesivu
Datalogic – valmistajan tekninen lisävarusteluettelo
Ota yhteyttä Mininovaan
Käyttötarkoitus
Datalogic CAB-509 yhdistää yhteensopivan PowerScan-lukijan tai tukiaseman valmistajan hyväksymään isäntäliitäntään. Valitse kaapeli sekä lukijan että isäntälaitteen perusteella: kaapelin pituus tai liittimen ulkonäkö ei yksin varmista oikeaa kytkentää. Kierretty rakenne antaa mahdollisuuden liikkeeseen työpisteessä.
Keskeiset ominaisuudet
- RS-232 / CBX800, DB25-uros.
- Nimellispituus 12 ft / noin 3,6 m.
- Kierretty rakenne, versio CBX800 External Power.
- External Power – ulkoisen virtalähteen liitäntä.
CAB-509 – tekniset tiedot
| Ominaisuus | Tuotetieto |
|---|---|
| Valmistaja | Datalogic |
| Tuotekoodi | CAB-509 |
| Tuotetyyppi | Viivakoodinlukijan liitäntäkaapeli |
| Isäntäliitäntä | RS-232 / CBX800, DB25-uros |
| Nimellispituus | 12 ft / noin 3,6 m |
| Rakenne | Kierretty |
| Versio | CBX800 External Power |
| Virransyöttö | External Power – ulkoisen virtalähteen liitäntä |
| Yhteensopivuus | PowerScan 9100 / 9500 – hyväksytyt laite- ja liitäntäversiot |
Mallikohtaiset erityisominaisuudet
CAB-509 on CBX800 External Power -versio. Valmistajan piirroksessa näkyy virtaliitäntä DB25-liittimen yhteydessä. CBX800 POT -kaapeli CAB-512 on sähköisesti eri vaihtoehto; samankaltainen liitin ei takaa korvaavuutta.
Nimellispituus ei tarkoita kierteen lepopituutta tai jatkuvasti käytettävissä olevaa työskentelyulottuvuutta. Varaa johtoon liikevara ja vältä kierteen jatkuvaa vetämistä ääriasentoon.
Yhteensopivuus
PowerScan 9100 / 9500 – hyväksytyt laite- ja liitäntäversiot. Sarjaluettelo ei tarkoita kaikkien saman sarjan mallien sopivuutta. Tarkista lukijan tai tukiaseman täydellinen tuotekoodi, isäntäportti, virransyöttö sekä valmistajan kaapelitaulukko.
Käyttökohteet
Kassat, varaston vastaanotto, keräily, lähettämöt ja tuotannon työpisteet, joissa käytetään kyseistä liitäntäkokoonpanoa. Valitse kaapeli johtoreitin ja käyttöliikkeen mukaan. Tarkista kaapelin oma ympäristösoveltuvuus; lukijan suojausluokkaa ei siirretä kaapelin ominaisuudeksi.
Asennus ja käyttöönotto
Tee liitännät virrattomana valmistajan ohjeen mukaan. Tunnista oikeat portit ennen kaapelin asettamista ja varmista liittimen oikea asento. Älä pakota samannäköistä liitintä väärään porttiin. Jos kokoonpano tarvitsee ulkoisen virtalähteen, tarkista hyväksytty virtalähdemalli, jännite ja kytkentä ennen käynnistämistä.
Valitse lukijan tai tukiaseman käyttöohjeesta oikea rajapinta ja toimintatila. Testaa tavallinen viivakoodi varsinaisessa sovelluksessa, tarkista tietojen siirtyminen ja kokeile kaapelin liike työpisteen normaalissa käyttöasennossa. Dokumentoi toimiva kokoonpano myöhempää varaosahankintaa varten.
Lisävarusteet
Yhteensopiva lukija tai tukiasema, oikean rajapinnan isäntälaite sekä tarvittaessa valmistajan hyväksymä virtalähde ja verkkovirtajohto. Kaapelin mukana ei oleteta toimitettavan virtalähdettä tai liitäntäadapteria. Valitse täydentävät osat käytetyn kokoonpanon perusteella.
Rinnakkaismallit ja vaihtoehdot
Vertailtavia kaapeleita: CAB-512, CAB-472. Nämä eivät ole automaattisesti korvaavia. Varmista rajapinnan lisäksi liittimen sukupuoli, virransyöttö, nimellispituus ja suora tai kierretty rakenne.
Takuu
Valmistajan kaapelikohtainen takuuaika ja takuuehdot vahvistetaan Mininovalta ennen tilausta. Lukijalaitteen takuuaika ei automaattisesti koske erillistä kaapelia. Omia kytkentämuutoksia ei tehdä ilman valmistajan hyväksyntää.
Huolto- ja takuulaajennukset
Mahdollisen sopimuksen kattavuus tälle kaapelille tarkistetaan erikseen. Lukijan EASEOFCARE-palvelun ei oleteta kattavan erikseen hankittuja kaapeleita tai muita kuluvia lisävarusteita.
Huolto-, takuu- ja RMA-palvelut
Mininova käynnistää asiakkaan puolesta RMA- ja huoltoprosessin yhteistyössä valmistajan valtuuttaman tukkurin sekä valmistajan asiakaspalvelun kanssa. Valmistaja tai sen valtuuttama huolto suorittaa takuuhuollot; Mininova ei itse suorita takuuhuoltoja. Mininova laatii tarvittavat asiakirjat ja toimittaa lähetys- ja rahtiasiakirjat sekä palautusohjeet. Ota ensin yhteyttä Mininovaan ja ilmoita tuotekoodi, tilausnumero, käytetyt laitteet ja vian kuvaus.
Toimitussisältö
Yksi Datalogic CAB-509 -kaapeli. Lukija, tukiasema, isäntälaite, virtalähde ja verkkovirtajohto hankitaan erikseen. Varmista tilauskohtainen toimituserittely ennen hankintaa.
Valmistajan tuotesivu ja datasheet

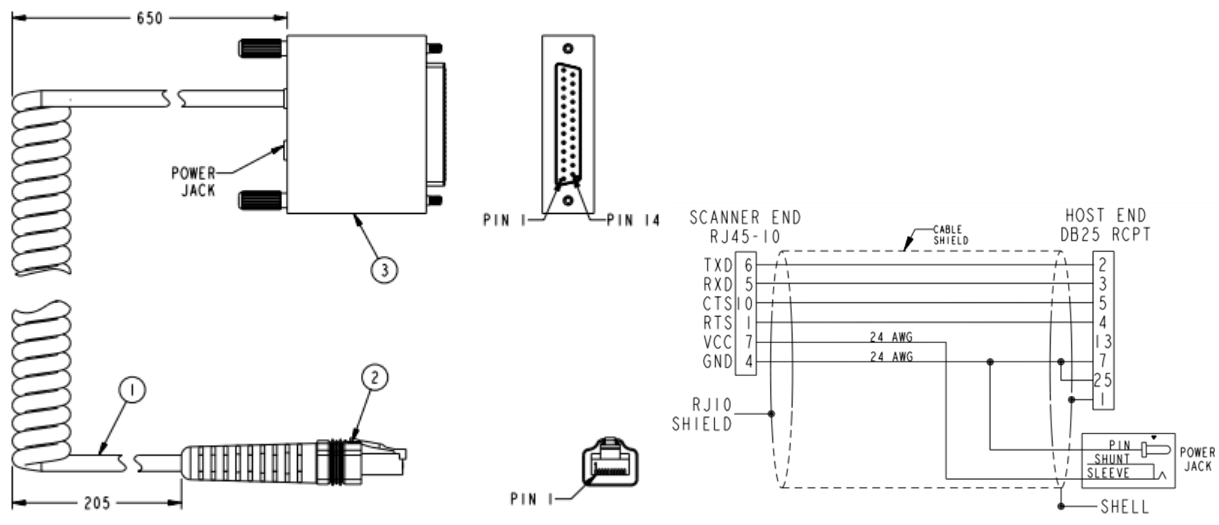

Datalogic PowerScan 9100 – valmistajan lisävarusteluettelo ja PowerScan 9500 – valmistajan luettelo. CAB-509 – tekninen kaapelipiirros ja nastakytkentä. Piirros auttaa kytkennän tunnistamisessa; toimitettavan revision mitat ja sähköinen kokoonpano varmistetaan tarvittaessa ennen tilausta.
Liitännän tarkistus ongelmatilanteessa
Jos lukija lukee koodin mutta tieto ei saavu sovellukseen, tarkista ensin valittu rajapinta ja sovelluksen käyttämä portti. Jos laite ei käynnisty, varmista hyväksytty virransyöttö ja liittimien kiinnitys. Vertaa toimivaa ja viallista työpistettä tuotekoodien perusteella. Kirjaa vian esiintymistapa ja käytetty kokoonpano ennen huoltoyhteydenottoa. Pelkkä kaapelin ulkonäkö tai merkkivalon palaminen ei vahvista tiedonsiirron oikeaa toimintaa.
English Brief
Datalogic CAB-509 is an approximately 3.6 m / 12 ft coiled RS-232 cable with 25-pin male connector for CBX800 and external-power configurations.
