Datalogic CAB-433 – RS-232 Powered Interface Cable, DB9 Female, Straight, 1.8 m (6 ft)
Datalogic CAB-433 on alkuperäinen Datalogic RS-232 Powered Interface Cable, joka on suunniteltu käytettäväksi Datalogicin lataus- ja tiedonsiirtotelakoiden sekä yhteensopivien isäntälaitteiden kanssa. Kaapeli mahdollistaa luotettavan sarjaliikenteen RS-232-liitännän kautta ja soveltuu erityisesti teollisuuden, logistiikan, tuotannon sekä vähittäiskaupan järjestelmiin.
CAB-433 on varustettu 9-napaisella DB9-naarasliittimellä (Female) sekä suoralla kaapeloinnilla (Straight). Virtasyöttöä tukeva rakenne mahdollistaa yhteensopivien Datalogic-telakoiden käytön valmistajan määrittelemissä kokoonpanoissa.
Keskeiset ominaisuudet
- Alkuperäinen Datalogic OEM -liitäntäkaapeli.
- RS-232 Powered Interface Cable.
- 9-napainen DB9 Female -liitin.
- Straight (suora) kaapelointi.
- Kaapelin pituus 1,8 metriä (6 ft).
- Suunniteltu Datalogic Base Station- ja Charging Station -ratkaisuihin.
Tekniset tiedot
- Valmistaja: Datalogic
- Tuotekoodi: CAB-433
- Tuotetyyppi: RS-232 Interface Cable
- Liitäntä: RS-232
- Liitin: DB9 Female (9P)
- Kaapelointi: Straight
- Pituus: 1,8 m (6 ft)
- Virtasyöttö: Powered Interface Cable
Yhteensopivuus
- PowerScan 9100- ja 9500-sarjojen tukiasemat, joille valmistaja hyväksyy CAB-433-kaapelin.
- STAR- tai Bluetooth-tukiaseman radiotekniikka ei yksin varmista kaapelin sopivuutta; tarkista tukiaseman täysi tuotekoodi.
- RS-232-kytkentä, virtalähde ja isäntälaitteen rajapinta tarkistetaan valmistajan kaapelitaulukosta.
Käyttökohteet
- Teollisuus
- Tuotanto
- Varastot
- Logistiikka
- Kassajärjestelmät
- Automaatiojärjestelmät
Yhteensopiva telakka ja EU-paketti
Datalogic BC9030-BT – PowerScan Bluetooth -telakka. Datalogic PBT9100-RBK20EU – RS-232 EU-skanneripaketti. Varmista liitäntä ja SKU-kohtainen toimitussisältö ennen tilaamista.
Toimitussisältö
- Datalogic CAB-433 RS-232 Powered Interface Cable.
Rinnakkaistuotteet
- Datalogic CAB-438 – USB-vaihtoehto, kun tukiasema ja isäntäjärjestelmä tukevat USB-liitäntää.
- Datalogic CAB-434 – kierretty RS-232 PWR -versio; tarkista oma pituus ja kokoonpano.
- Datalogic CAB-501 – suora 3,2 m RS-232 PWR -kaapeli; sopivuus varmistetaan erikseen.
Takuu
Valmistajan lisävarustekohtainen takuuaika ja ehdot varmistetaan ennen tilausta; lukijan takuu ei automaattisesti koske erillistä kaapelia.
Yritysasiakkaille
Mininova toimittaa Datalogicin alkuperäiset liitäntäkaapelit, telakat, virtalähteet ja lisävarusteet myös projektitoimituksina. Autamme valitsemaan oikean kaapelin yhteensopivan telakan, viivakoodinlukijan ja isäntälaitteen mukaan.
Tuote DataSheet
Valmistajan tuotesivu:
Datalogic PowerScan 9100 – mallit ja lisävarusteet
Valmistajan tekninen dokumentaatio:
Yhteensopivat liitäntäkaapelit, telakat ja lisävarusteet löytyvät Datalogicin virallisesta Downloads-osiosta sekä PowerScan-tuotesarjan lisävarustedokumentaatiosta.
Mininova auttaa oikean telakan ja RS-232-kaapelin valinnassa, projektihinnoittelussa sekä kokoonpanon tarkistuksessa. Ota yhteyttä Mininovaan.
Käyttötarkoitus
Datalogic CAB-433 yhdistää yhteensopivan PowerScan-lukijan tai tukiaseman valmistajan hyväksymään isäntäliitäntään. Valitse kaapeli sekä lukijan että isäntälaitteen perusteella: kaapelin pituus tai liittimen ulkonäkö ei yksin varmista oikeaa kytkentää. Suora rakenne soveltuu kaapelin reitittämiseen laitteiden väliin.
CAB-433 – tekniset tiedot
| Ominaisuus | Tuotetieto |
|---|---|
| Valmistaja | Datalogic |
| Tuotekoodi | CAB-433 |
| Tuotetyyppi | Viivakoodinlukijan liitäntäkaapeli |
| Isäntäliitäntä | RS-232 PWR, DB9-naaras |
| Nimellispituus | 6 ft / noin 1,8 m |
| Rakenne | Suora |
| Versio | RS-232 Powered |
| Virransyöttö | PWR; valmistajan piirroksessa erillinen virtaliitäntä |
| Yhteensopivuus | PowerScan 9100 / 9500 – hyväksytyt laite- ja liitäntäversiot |
Mallikohtaiset erityisominaisuudet
CAB-433 on suora DB9-naarasliittimellinen PowerScan-kaapeli. Se ei ole PowerScan 9600 -sarjan yleiskaapeli. Valmistajan piirros yksilöi virtaliitännän ja nastakytkennän; virransyöttö valitaan hyväksytyn tukiasema- ja isäntäkokoonpanon perusteella.
Varaa suoralle kaapelille liikevara liittimien lähelle ja suojaa reitti puristumiselta, jyrkiltä taitoksilta sekä tavaroiden aiheuttamalta vedolta.
Asennus ja käyttöönotto
Tee liitännät virrattomana valmistajan ohjeen mukaan. Tunnista oikeat portit ennen kaapelin asettamista ja varmista liittimen oikea asento. Älä pakota samannäköistä liitintä väärään porttiin. Jos kokoonpano tarvitsee ulkoisen virtalähteen, tarkista hyväksytty virtalähdemalli, jännite ja kytkentä ennen käynnistämistä.
Valitse lukijan tai tukiaseman käyttöohjeesta oikea rajapinta ja toimintatila. Testaa tavallinen viivakoodi varsinaisessa sovelluksessa, tarkista tietojen siirtyminen ja kokeile kaapelin liike työpisteen normaalissa käyttöasennossa. Dokumentoi toimiva kokoonpano myöhempää varaosahankintaa varten.
Lisävarusteet
Yhteensopiva lukija tai tukiasema, oikean rajapinnan isäntälaite sekä tarvittaessa valmistajan hyväksymä virtalähde ja verkkovirtajohto. Kaapelin mukana ei oleteta toimitettavan virtalähdettä tai liitäntäadapteria. Valitse täydentävät osat käytetyn kokoonpanon perusteella.
Huolto- ja takuulaajennukset
Mahdollisen sopimuksen kattavuus tälle kaapelille tarkistetaan erikseen. Lukijan EASEOFCARE-palvelun ei oleteta kattavan erikseen hankittuja kaapeleita tai muita kuluvia lisävarusteita.
Huolto-, takuu- ja RMA-palvelut
Mininova käynnistää asiakkaan puolesta RMA- ja huoltoprosessin yhteistyössä valmistajan valtuuttaman tukkurin sekä valmistajan asiakaspalvelun kanssa. Valmistaja tai sen valtuuttama huolto suorittaa takuuhuollot; Mininova ei itse suorita takuuhuoltoja. Mininova laatii tarvittavat asiakirjat ja toimittaa lähetys- ja rahtiasiakirjat sekä palautusohjeet. Ota ensin yhteyttä Mininovaan ja ilmoita tuotekoodi, tilausnumero, käytetyt laitteet ja vian kuvaus.
Valmistajan tuotesivu ja datasheet

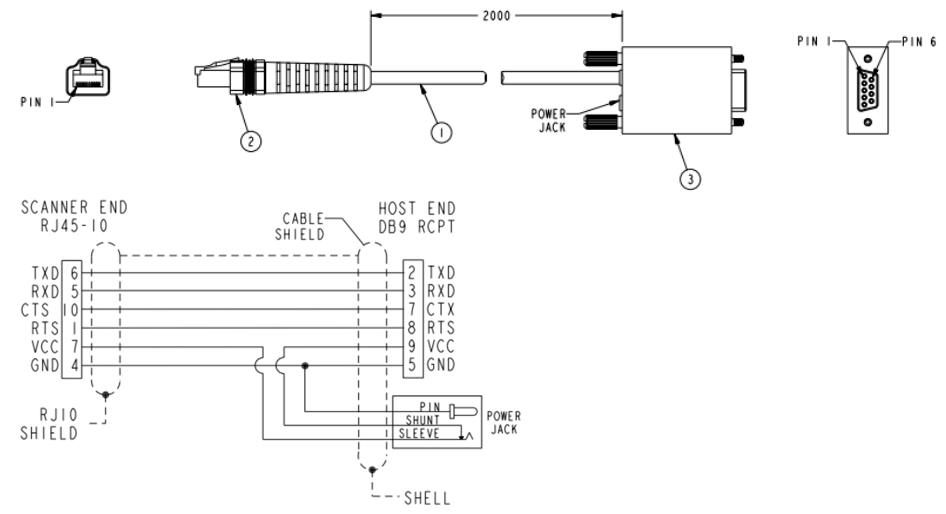

Datalogic PowerScan 9100 – valmistajan lisävarusteluettelo ja PowerScan 9500 – valmistajan luettelo. CAB-433 – tekninen kaapelipiirros ja nastakytkentä. Piirros auttaa kytkennän tunnistamisessa; toimitettavan revision mitat ja sähköinen kokoonpano varmistetaan tarvittaessa ennen tilausta.
Liitännän tarkistus ongelmatilanteessa
Jos lukija lukee koodin mutta tieto ei saavu sovellukseen, tarkista ensin valittu rajapinta ja sovelluksen käyttämä portti. Jos laite ei käynnisty, varmista hyväksytty virransyöttö ja liittimien kiinnitys. Vertaa toimivaa ja viallista työpistettä tuotekoodien perusteella. Kirjaa vian esiintymistapa ja käytetty kokoonpano ennen huoltoyhteydenottoa. Pelkkä kaapelin ulkonäkö tai merkkivalon palaminen ei vahvista tiedonsiirron oikeaa toimintaa.
English Brief
The Datalogic CAB-433 is an original RS-232 powered interface cable with a 9-pin DB9 female connector and straight wiring. Designed for compatible Datalogic base stations and charging stations, it provides reliable serial communication in industrial, logistics and retail applications. Cable length is 1.8 m (6 ft).
Cable, RS-232 PWR, 9P, Female, Straight, CAB-433, 6 ft.
