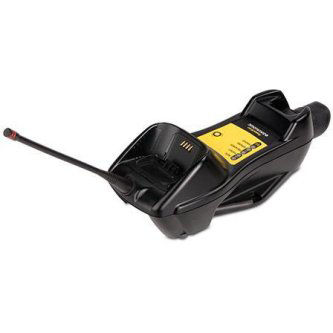

Datalogic ADC BC9030-433 – PowerScan Base Station/Charger, 433 MHz, RS-232/USB/Keyboard Wedge
Datalogic BC9030-433 on Datalogic PowerScan -sarjan langattomille 433 MHz:n STAR Cordless System -skannereille tarkoitettu Base Station/Charger eli tukiasema ja latausasema. Tukiasema muodostaa langattoman yhteyden yhteensopivaan PowerScan-skanneriin, välittää skannaustiedot isäntäjärjestelmään ja toimii samalla skannerin latausasemana.
BC9030-433 on Multi-Interface-malli, jossa ovat RS-232-, USB- ja Keyboard Wedge -liitäntävaihtoehdot. Se soveltuu erityisesti tuotantoon, varastoihin, logistiikkaan ja muihin ammattikäytön ympäristöihin, joissa Datalogic PowerScan -käsiskanneria käytetään langattomasti ja tukiasema halutaan liittää erilaisiin isäntäjärjestelmiin.
Käyttötarkoitus
BC9030-433 toimii yhteensopivan 433 MHz:n PowerScan-skannerin radiotukiasemana ja latauspisteenä. Langaton skanneri voidaan ottaa tukiasemasta työskentelyyn ilman kaapelia, ja skannaustiedot välitetään STAR Cordless System -radioyhteydellä tukiasemalle ja edelleen valitun liitännän kautta isäntäjärjestelmään.
Kun skanneri asetetaan takaisin BC9030-433-tukiasemaan, asemaa käytetään skannerin akun lataamiseen. Näin sama komponentti hoitaa sekä järjestelmäyhteyden että skannerin normaalin latauksen.
433 MHz STAR Cordless System
BC9030-433 käyttää Datalogicin STAR Cordless System -järjestelmän 433 MHz:n radiotaajuutta. 433 MHz on Datalogicin PowerScan M -sarjan EU-kokoonpanoissa käytettävä radioversio ja muodostaa yhteensopivan kokonaisuuden vastaavan 433 MHz:n PowerScan-skannerin kanssa.
Radioversio on olennainen yhteensopivuustieto. BC9030-433-tukiasemaa ei tule sekoittaa BC9030-910-versioon, joka käyttää 910 MHz:n radiotaajuutta ja kuuluu eri alueellisiin kokoonpanoihin, eikä BC9030-BT-versioon, joka käyttää Bluetooth-yhteyttä.
Multi-Interface – RS-232, USB ja Keyboard Wedge
BC9030-433 on Multi-Interface-tukiasema, joka tukee RS-232-, USB- ja Keyboard Wedge -liitäntöjä. Käytettävä yhteys määräytyy valitun liitäntäkaapelin ja isäntäjärjestelmän mukaan.
- USB – yleinen vaihtoehto PC-, työasema- ja muihin USB-isäntäjärjestelmiin
- RS-232 – soveltuu esimerkiksi teollisuus-, automaatio- ja vanhempiin järjestelmiin, joissa käytetään sarjaliitäntää
- Keyboard Wedge – mahdollistaa viivakooditiedon välittämisen näppäimistösyötteen kaltaisena tuetuissa kokoonpanoissa
Multi-Interface-rakenne mahdollistaa saman BC9030-433-tukiaseman käyttämisen erilaisissa järjestelmäympäristöissä ilman, että radiotukiasemaa tarvitsee vaihtaa pelkästään isäntäliitännän vuoksi.
PowerScan 9100 -yhteensopivuus
BC9030-433 on Datalogicin virallinen tukiasema PowerScan 9100 -sarjan 433 MHz:n PM9100-skannereille. Valmistajan EU-kokoonpanoissa sitä käytetään esimerkiksi PM9100-433RB-, PM9100-D433RB- ja PM9100-DK433RB-mallien kanssa.
Esimerkiksi PM9100-DK433RB:n kanssa BC9030-433 muodostaa 433 MHz:n STAR Cordless System -yhteyden ja tarjoaa skannerille latauspaikan sekä isäntäjärjestelmän RS-232-, USB- tai Keyboard Wedge -liitännän.
PowerScan 9500 -yhteensopivuus
BC9030-433 ei ole pelkästään PowerScan 9100 -sarjan tukiasema. Datalogic listaa sen myös PowerScan 9500 -sarjan 433 MHz:n STAR Cordless System -skannereiden Base Station/Charger -vaihtoehdoksi.
Tämän vuoksi yhteensopivuus kannattaa määrittää aina skannerin tarkan tuotekoodin ja radioversion perusteella. 433 MHz:n BC9030-433 kuuluu useamman Datalogic PowerScan M -tuoteperheen yhteiseen tukiasema- ja latausekosysteemiin.
Keskeiset ominaisuudet
- Datalogic-tuotekoodi BC9030-433
- Base Station/Charger – tukiasema ja latausasema
- Datalogic STAR Cordless System
- 433 MHz:n radioversio
- EU/EMEA-käyttöön soveltuva radioversio
- Multi-Interface
- RS-232-liitäntä
- USB-liitäntä
- Keyboard Wedge -liitäntä
- yksipaikkainen skannerin latausasema
- yhteensopiva PowerScan 9100 -sarjan 433 MHz:n PM9100-mallien kanssa
- yhteensopiva tuettujen PowerScan 9500 -sarjan 433 MHz:n mallien kanssa
- tarkoitettu ammattikäytön langattomiin viivakoodinlukujärjestelmiin
Tekniset tiedot
| Valmistaja | Datalogic ADC |
|---|---|
| Tuotekoodi | BC9030-433 |
| Tuotetyyppi | Base Station/Charger – tukiasema ja latausasema |
| Radiojärjestelmä | Datalogic STAR Cordless System |
| Radiotaajuus | 433 MHz |
| Liitäntätyyppi | Multi-Interface |
| Isäntäliitännät | RS-232, USB, Keyboard Wedge |
| Lataus | Yksi yhteensopiva PowerScan-skanneri |
| Erillinen vara-akun latauspaikka | Ei |
| Yhteensopivat tuoteperheet | Tuetut Datalogic PowerScan 9100- ja PowerScan 9500 -sarjan 433 MHz:n STAR Cordless System -mallit |
| Alueellinen versio | 433 MHz, EU/EMEA-soveltuva |
Mallikohtaiset erot
PowerScan-järjestelmään on saatavana useita 433 MHz:n tukiasemavaihtoehtoja. Ne eroavat toisistaan erityisesti latauspaikkojen ja isäntäliitäntöjen perusteella.
| Tuotekoodi | Radio | Liitännät | Keskeinen ero |
|---|---|---|---|
| BC9030-433 | 433 MHz | RS-232, USB, Keyboard Wedge | Base Station/Charger |
| BC9130-433 | 433 MHz | RS-232, USB, Keyboard Wedge | Base Station/Dual Charger, erillinen vara-akun latauspaikka |
| BC9160-433 | 433 MHz | RS-232, USB, Keyboard Wedge, RS-485 | Dual Charger ja RS-485 |
| BC9180-433 | 433 MHz | Ethernet | Ethernet-pohjainen Base Station/Dual Charger |
BC9030-433 on tarkoituksenmukainen vaihtoehto silloin, kun tarvitaan 433 MHz:n PowerScan-tukiasema, yhden skannerin latauspaikka sekä perinteiset RS-232-, USB- tai Keyboard Wedge -isäntäliitännät eikä erilliselle vara-akun latauspaikalle tai Ethernet-liitännälle ole tarvetta.
Yhteensopivuus
Datalogic listaa BC9030-433:n yhteensopivaksi tukiasemaksi useisiin PowerScan-tuoteperheisiin. PowerScan 9100 -sarjassa sitä käytetään valmistajan EU-kiteissä muun muassa seuraavien 433 MHz:n skanneriversioiden kanssa:
- Datalogic PM9100-433RB
- Datalogic PM9100-D433RB
- Datalogic PM9100-DK433RB
BC9030-433 esiintyy lisäksi Datalogicin PowerScan 9500 -sarjan virallisissa lisävarusteissa ja 433 MHz:n kit-kokoonpanoissa. Yhteensopivuus tulee kuitenkin aina varmistaa käytettävän skannerin exact-SKU:n perusteella, erityisesti eri PowerScan-sukupolvien ja radioversioiden välillä.
Käyttökohteet
- valmistava teollisuus
- tuotantolinjat ja työpisteet
- varastot ja jakelukeskukset
- keräily ja inventointi
- vastaanotto ja lähetys
- kuljetus ja logistiikka
- tuotannon jäljitettävyys
- langattomat PowerScan 433 MHz -skannausjärjestelmät
- USB-, RS-232- ja Keyboard Wedge -isäntäjärjestelmät
Kaapelit ja virtalähde
BC9030-433:n isäntäliitäntä toteutetaan käyttökohteen mukaisella Datalogic-kaapelilla. PowerScan 9100 -sarjan valmistajan EU-kiteissä käytetään esimerkiksi CAB-438-kaapelia USB-kokoonpanoissa ja CAB-433-kaapelia RS-232-kokoonpanoissa.
RS-232-kiteissä Datalogic käyttää lisäksi erillistä virtalähdettä ja EU-virtajohtoa. Tarvittava kaapeli- ja virtakokoonpano tulee siksi valita käytettävän isäntäliitännän perusteella eikä sitä tule päätellä pelkän BC9030-433-tukiaseman tuotekoodista.
Lisävarusteet ja rinnakkaismallit
- BC9130-433 – Base Station/Dual Charger, 433 MHz, Multi-Interface, vara-akun latauspaikka
- BC9160-433 – Base Station/Dual Charger, 433 MHz, Multi-Interface + RS-485, vara-akun latauspaikka
- BC9180-433 – Base Station/Dual Charger, 433 MHz, Ethernet
- CAB-438 – PowerScan-järjestelmän USB-kaapeli yhteensopiviin kokoonpanoihin
- CAB-433 – PowerScan-järjestelmän RS-232-kaapeli yhteensopiviin kokoonpanoihin
- PowerScan-sarjan mallikohtaiset akut ja latausratkaisut
Toimitussisältö
- 1 × Datalogic ADC BC9030-433 Base Station/Charger, 433 MHz, Multi-Interface
PowerScan-käsiskanneri ei sisälly toimitukseen. Isäntäliitäntäkaapeli, mahdollinen erillinen virtalähde ja virtajohto valitaan järjestelmäkokoonpanon mukaan erikseen, ellei niitä ole nimenomaisesti sisällytetty tilattavaan kit-kokoonpanoon.
Takuu
BC9030-433 kuuluu Datalogic PowerScan -järjestelmän alkuperäisiin tukiasema- ja latauskomponentteihin. Tuotteeseen sovelletaan Datalogicin kulloinkin voimassa olevia valmistajan takuuehtoja. Takuu-, huolto- ja yhteensopivuusasioissa tarkka tuotekoodi BC9030-433 toimii ensisijaisena tuotetunnisteena.
Huolto ja käyttöönotto
BC9030-433-tukiasemaa käyttöönotettaessa tulee varmistaa, että käytettävä PowerScan-skanneri kuuluu yhteensopivaan 433 MHz:n STAR Cordless System -kokoonpanoon. Lisäksi valitaan isäntäjärjestelmälle oikea liitäntäkaapeli ja tarvittaessa virtalähde.
Järjestelmän konfigurointiin voidaan käyttää Datalogicin PowerScan-tuoteperheen tukemia konfigurointimenetelmiä ja Datalogic Aladdin -ohjelmistoa.
Mininovan B2B-palvelu
PowerScan-järjestelmän tukiasemaa valittaessa on tärkeää tarkistaa kolme asiaa: skannerin tarkka tuotekoodi, radiotaajuus sekä isäntäjärjestelmän vaatima liitäntä. BC9030-433 on oikea lähtökohta silloin, kun käytössä on yhteensopiva 433 MHz:n STAR Cordless System -skanneri ja järjestelmäliitännäksi tarvitaan RS-232, USB tai Keyboard Wedge.
Tarvitsetko oikean tukiaseman, kaapelin tai täydellisen PowerScan-kokoonpanon? Ota yhteyttä Mininovaan ja ilmoita käytettävän skannerin tarkka tuotekoodi sekä tarvittava järjestelmäliitäntä.
Valmistajan linkit
Datalogic PowerScan 9100 -tuotesarja: Datalogic PowerScan 9100 Series – BC9030-433
Datalogic PowerScan 9100 -datasheet: Datalogic PowerScan 9100 Series – Datasheet
English Brief
Datalogic ADC BC9030-433 is a 433 MHz Base Station/Charger for compatible Datalogic PowerScan scanners using the STAR Cordless System. It combines wireless scanner communication and charging with Multi-Interface host connectivity supporting RS-232, USB and Keyboard Wedge.
The BC9030-433 is used with compatible 433 MHz PowerScan models, including PowerScan 9100 configurations such as PM9100-433RB, PM9100-D433RB and PM9100-DK433RB. Datalogic also lists BC9030-433 as a compatible base station for supported 433 MHz PowerScan 9500 configurations. Unlike the BC9130-433, the BC9030-433 does not include a separate spare-battery charging slot. The scanner, host cable and any separately required power components are selected according to the system configuration.
