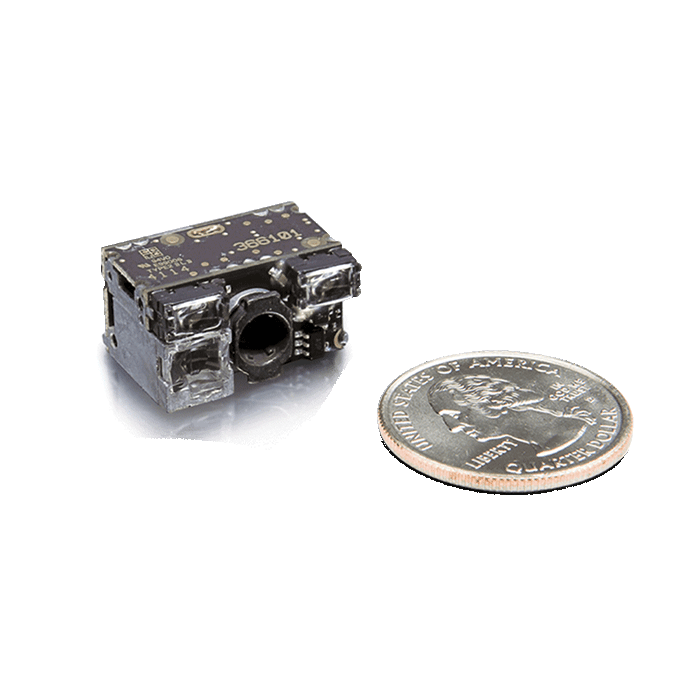

Datalogic DE2012-WA-DL – Ultrakompakti 2D-kuvannusmoottori laajakulmaoptiikalla
Datalogic DE2012-WA-DL on ultrakompakti 2D-kuvannusmoottori,
joka on suunniteltu integroitavaksi tilarajoitteisiin laitteisiin ja
sovelluksiin. Laajakulmainen WA (Wide Angle) -optiikka
mahdollistaa tehokkaan ja nopean viivakoodien lukemisen lyhyiltä etäisyyksiltä,
tehden moduulista erinomaisen valinnan kioskijärjestelmiin, itsepalvelulaitteisiin
ja sulautettuihin teollisiin ratkaisuihin.
Laaja tuotekuvaus
DE2012-WA-DL kuuluu Datalogicin pienikokoisten 2D-kuvannusmoottorien
tuoteperheeseen ja on kehitetty OEM- ja laitevalmistajille, jotka
tarvitsevat luotettavaa 1D- ja 2D-viivakoodinlukua
erittäin kompaktissa muodossa.
Datalogic DE2012-WA-DL on ultrakompakti 2D-kuvannusmoottori
laajakulmaoptiikalla OEM- ja sulautettuihin ratkaisuihin.
Se tarjoaa luotettavan 1D- ja 2D-viivakoodinluvun
kioskeihin, itsepalvelulaitteisiin ja teollisiin sovelluksiin.
Laajakulmainen optiikka helpottaa koodien lukemista tilanteissa,
joissa kohdistus on haastavaa tai lukemat tapahtuvat lähellä lukupintaa.
Moottori tukee myös mobiilinäytöiltä luettavia koodeja,
mikä on tärkeää nykyaikaisissa maksamis-, tunnistus- ja liputussovelluksissa.
Tekniset tiedot
- Tuotekoodi: DE2012-WA-DL
- Valmistaja: Datalogic
- Tuotetyyppi: 2D-kuvannusmoottori (Scan Engine)
- Skannaustekniikka: 2D area imager
- Optiikka: Wide Angle (WA)
- Tuetut symbologiat: 1D- ja 2D-viivakoodit (mm. Code 128, Code 39, EAN/UPC, QR Code, Data Matrix, PDF417)
- Mobiilikoodien luku: Kyllä
- Muoto: Erittäin kompakti, OEM-integrointiin
Keskeiset ominaisuudet
- Ultrakompakti koko tilarajoitteisiin laitteisiin
- Laajakulmaoptiikka lyhyen etäisyyden lukuihin
- Nopea ja luotettava 1D/2D-viivakoodien tunnistus
- Soveltuu mobiilinäytöiltä luettaville koodeille
- Datalogicin teollinen laatu OEM-käyttöön
Käyttökohteet
- Itsepalvelu- ja kioskilaitteet
- Teolliset ja sulautetut järjestelmät
- Maksu- ja tunnistusratkaisut
- Liputus- ja kulunvalvontasovellukset
- Lääketieteelliset ja laboratorioratkaisut
Huomioitavaa
Kyseessä on OEM-komponentti, joka on tarkoitettu
integroitavaksi osaksi valmista laitetta.
Mekaaninen kiinnitys, kaapelointi ja ohjausratkaisut
määräytyvät lopullisen sovelluksen mukaan.
Datasheet / valmistajan tiedot
Datalogic – Viralliset datasheetit ja tekniset tiedot (Scan Engines)
Tekniset tiedot ja ominaisuudet,
- Dekoodaustoiminnot:
- 1D / Lineaarikoodit: Tunnistaa automaattisesti kaikki standardit 1D-koodit, mukaan lukien GS1 DataBar™ -lineaarikoodit.
- 2D-koodit: Tukee Aztec, Data Matrix, MaxiCode ja QR Code.
- Päällekkäiset koodit: Lukee MicroPDF417, PDF417 ja erilaiset GS1 DataBar -päällekkäiskoodit.
- Kuvantamissuorituskyky:
- Resoluutio: WVGA (752 x 480 pikseliä).
- Valaistus: Valkoiset LEDit.
- Kohdistus: 650 nm näkyvä laserdiodi (VLD).
- Näkökenttä: 40° vaakasuora x 26° pystysuora.
- Syvyysterävyys: Vaihtelee viivakoodin tiheyden ja tyypin mukaan.
- Skannausnopeus: Jopa 1,768 digitaalista skannauslinjaa sekunnissa.
- Maksimi resoluutio: 0.130 mm (5 mils).
- Lukukulmat:
- Kallistus: ±65°.
- Kierto (Tilt): 0° – 360°.
- Vinous (Yaw): ±75°.
- Sähköiset tiedot:
- Käyttöjännite: 4.5 – 14.0 VDC.
- Virrankulutus:
- Käyttö (tyypillinen): < 400 mA.
- Valmiustila/Idle (tyypillinen): < 300 mA.
- Ympäristöolosuhteet:
- Käyttölämpötila: 0°C – 50°C.
- Säilytys-/kuljetuslämpötila: -40°C – 70°C.
- Kosteus (ei-kondensoiva): 5% – 95%.
- Pudotuskestävyys: Kestää toistuvia pudotuksia 1,2 metristä betonipinnalle.
- Pölyn- ja vedenkestävyys: IP52.
- Ympäröivän valon sieto:
- Sisätiloissa: 0 – 6,000 lux.
- Ulkotiloissa: 0 – 86,100 lux.
- Turvallisuus ja säädöstenmukaisuus:
- LED-luokitus: IEC 60825 Class 1 LED.
- Ympäristömääräysten mukaisuus: EU RoHS -yhteensopiva.
- Fyysiset ominaisuudet:
- Mitat: 8.6 x 7.1 x 6.6 cm.
- Paino: 198.5 g.
- Liitännät:
- OPOS / JavaPOS: JavaPOS ja OPOS-ohjelmistot ovat ladattavissa ilmaiseksi.
- Etäisäntäpäivitys: Mahdollistaa laiteohjelmistopäivitykset ja kokoonpanomuutokset etänä.
- Tukee seuraavia liitäntöjä:
- IBM 46xx
- Keyboard Wedge
- OEM (IBM) USB
- RS-232
- RS-485
- USB
- Takuu: 2 vuoden tehdastakuu.
Datalogic DE2012-WA-DL Datasheet
Paketinsisältö
- Datalogic DE2012-WA-DL -kuvannusmoottori
- Käyttöohjeet
Yhteensopivat varusteet
Datalogic tarjoaa laajan valikoiman lisävarusteita, jotka ovat yhteensopivia heidän viivakoodinlukijoidensa kanssa. Näihin kuuluvat kaapelit, seinäkiinnikkeet, telineet, virtalähteet, latausasemat, akut ja kantolaukut. Yksityiskohtaisempia tietoja yhteensopivista lisävarusteista ja varaosista suositellaan tarkistamaan Datalogicin virallisilta verkkosivuilta tai valtuutetuilta jälleenmyyjiltä.
Rinnakkaismallit
- Datalogic DE2012-DL – Kompakti 2D-kuvannusmoottori erinomaisella syvyyden syvyydellä ja laajalla viivakooditukivalikoimalla
- Datalogic DE2012-MR – Kompakti 2D-kuvannusmoottori nopealla skannauksella ja erinomaisella liikkeensietokyvyllä
- Datalogic DE2012-SR – Halogen 2D-kuvannusmoottori Huippunopea skannaus 60 kuvaa sekunnissa
Short Summary in English
The Datalogic DE2012-WA-DL is an ultra-compact 2D imaging scan engine designed for OEM applications with limited space. It offers high-quality image capture and decoding capabilities for a wide range of barcode scanning needs. Key features include support for various 1D, 2D, and stacked codes, robust imaging performance, and multiple interface options. It is compliant with environmental regulations and comes with a 2-year factory warranty.
